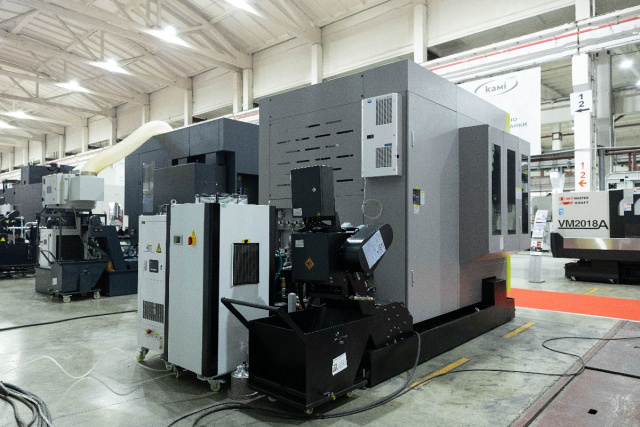

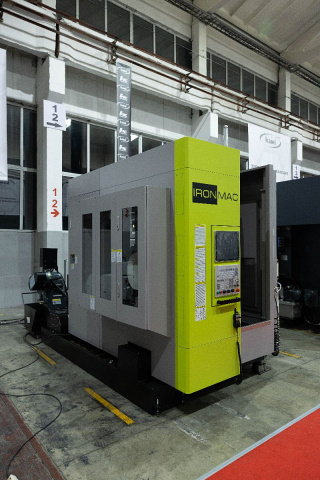

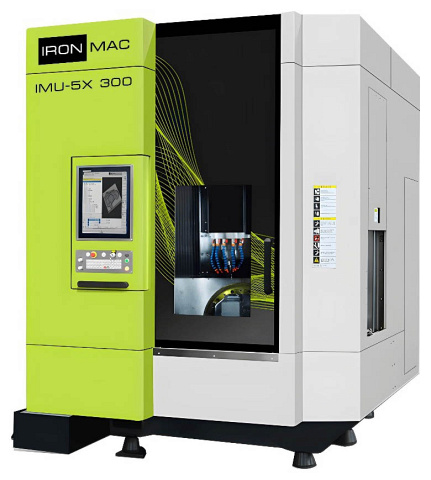

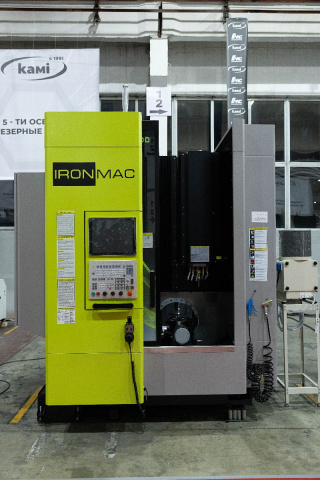

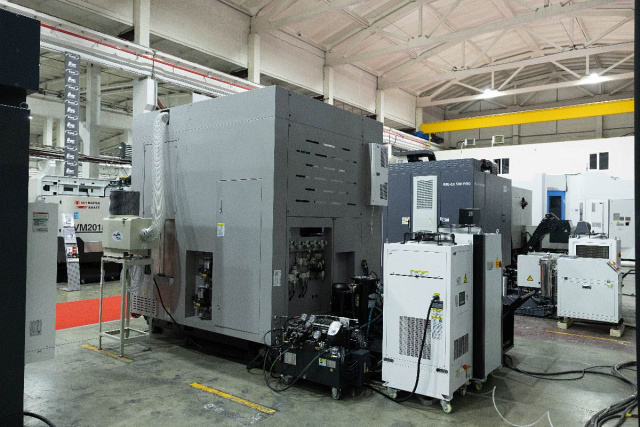

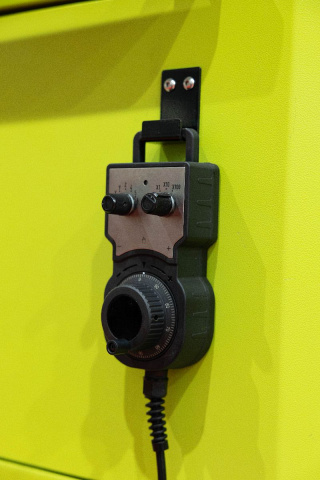

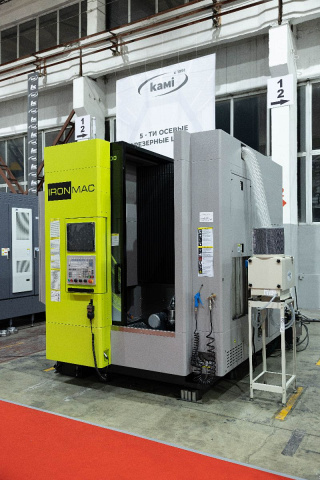

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300

Код товара: МС 361033
Поделиться
В наличии
242 873 $
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай

Тип 5-ти осевой обработки: наклонно-поворотный стол

Размер рабочего стола: Ø 260 мм

Мощность: 30 кВт

Вес: 6000 кг

Преимущества
  • Русскоязычная система ЧПУ H-CNC
  • Инструментальный магазин до 30 позиций
  • Лазерная система измерения инструмента NC4
  • Система измерения детали OMP40
  • Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.
  • Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм
Назначение

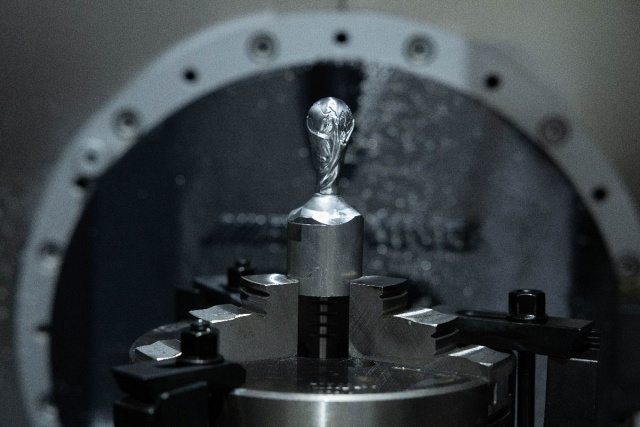

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300 предназначен для высокоточной* обработки корпусных деталей, заготовок типа тел вращения с пяти сторон за один установ с максимальной производительностью** до 550 см3/мин. На оборудовании возможно обрабатывать сталь, алюминий, жаропрочные и нержавеющие сплавы.


* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).
** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 300 до 20 000 об/мин при скорости подачи до
20 000 мм/мин.

Станки серии IMU-5X 300 представляют собой оборудование вертикального*** типа, оснащенное наклонно-поворотным столом с двумя опорами.

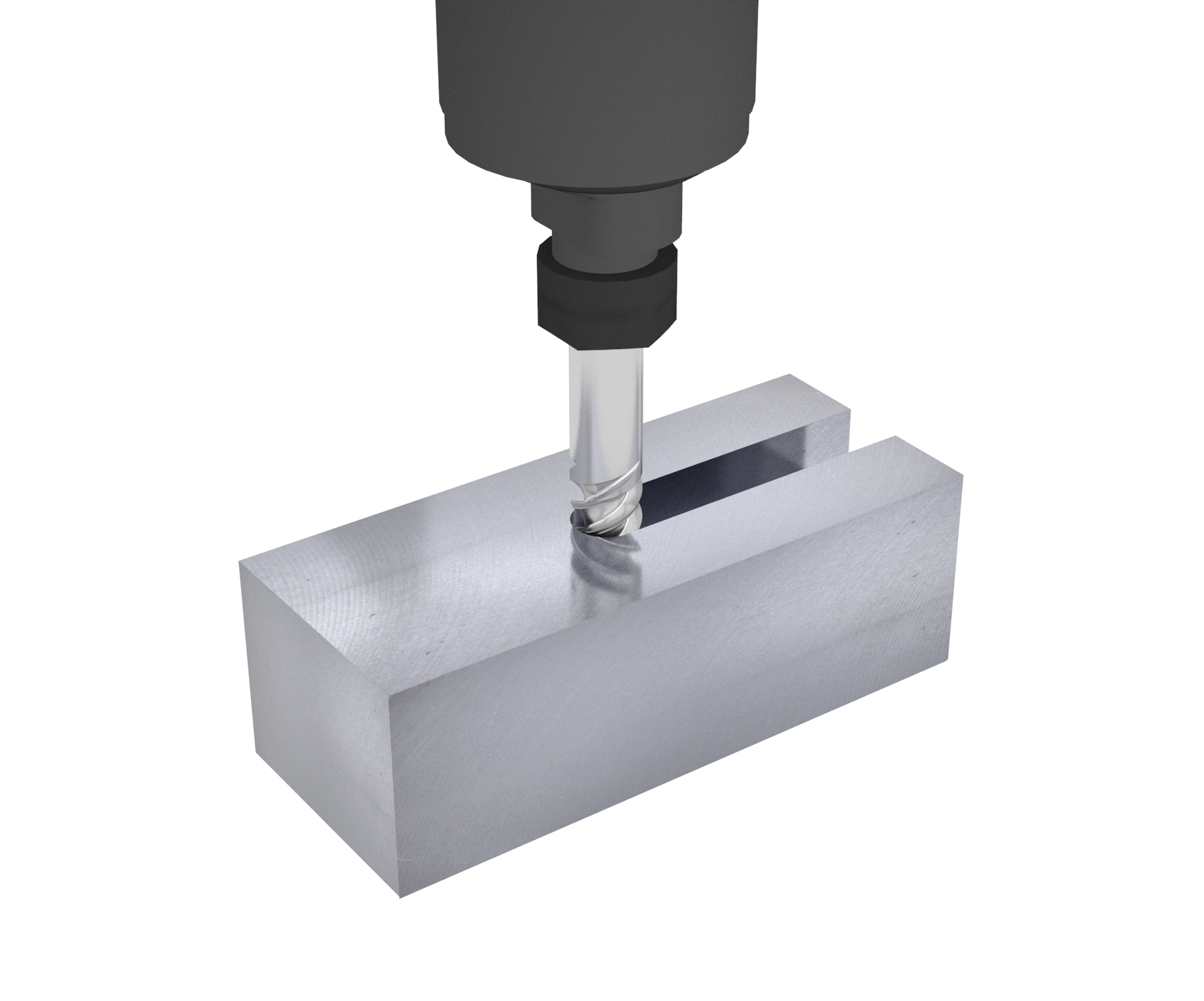

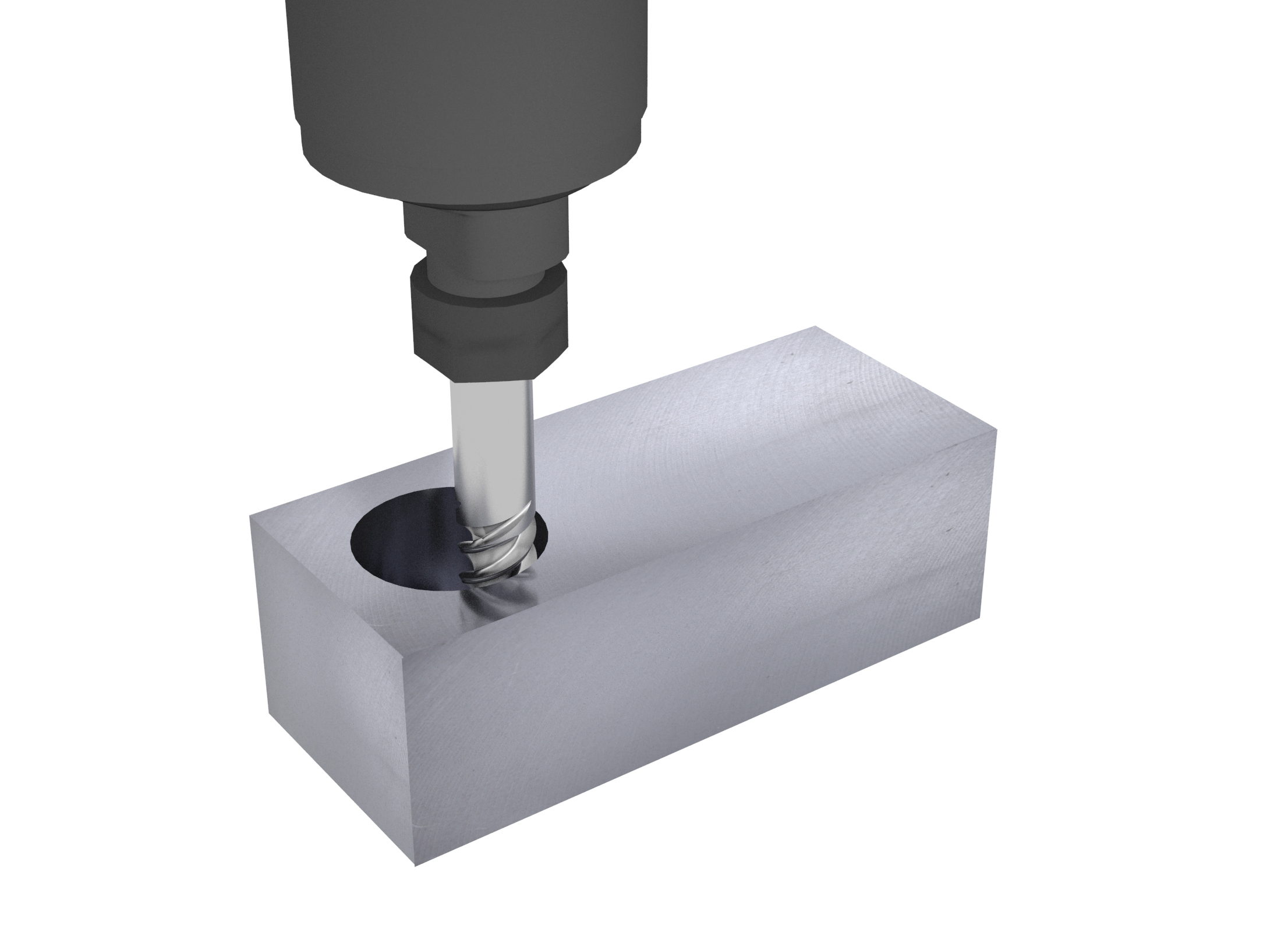

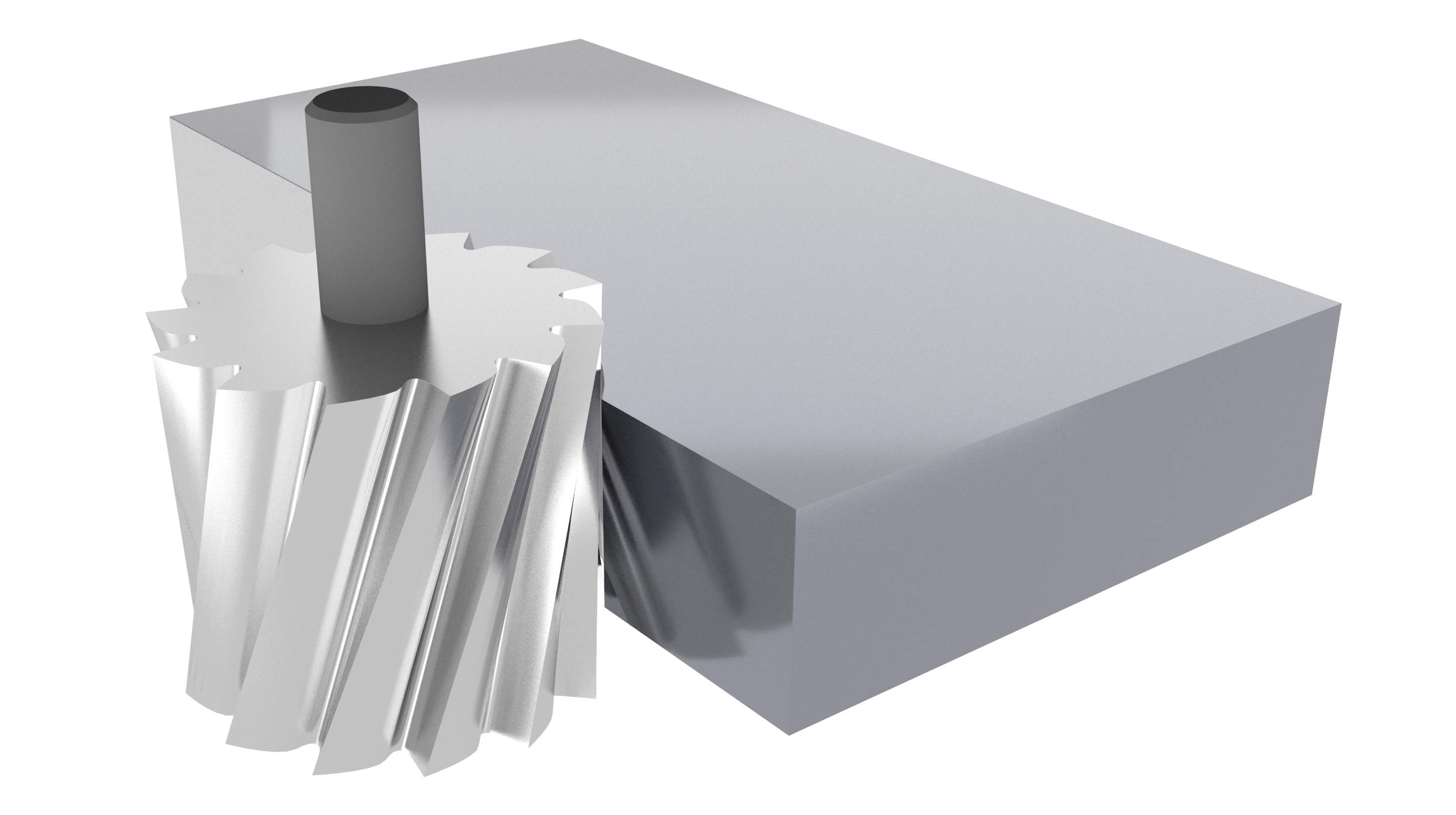

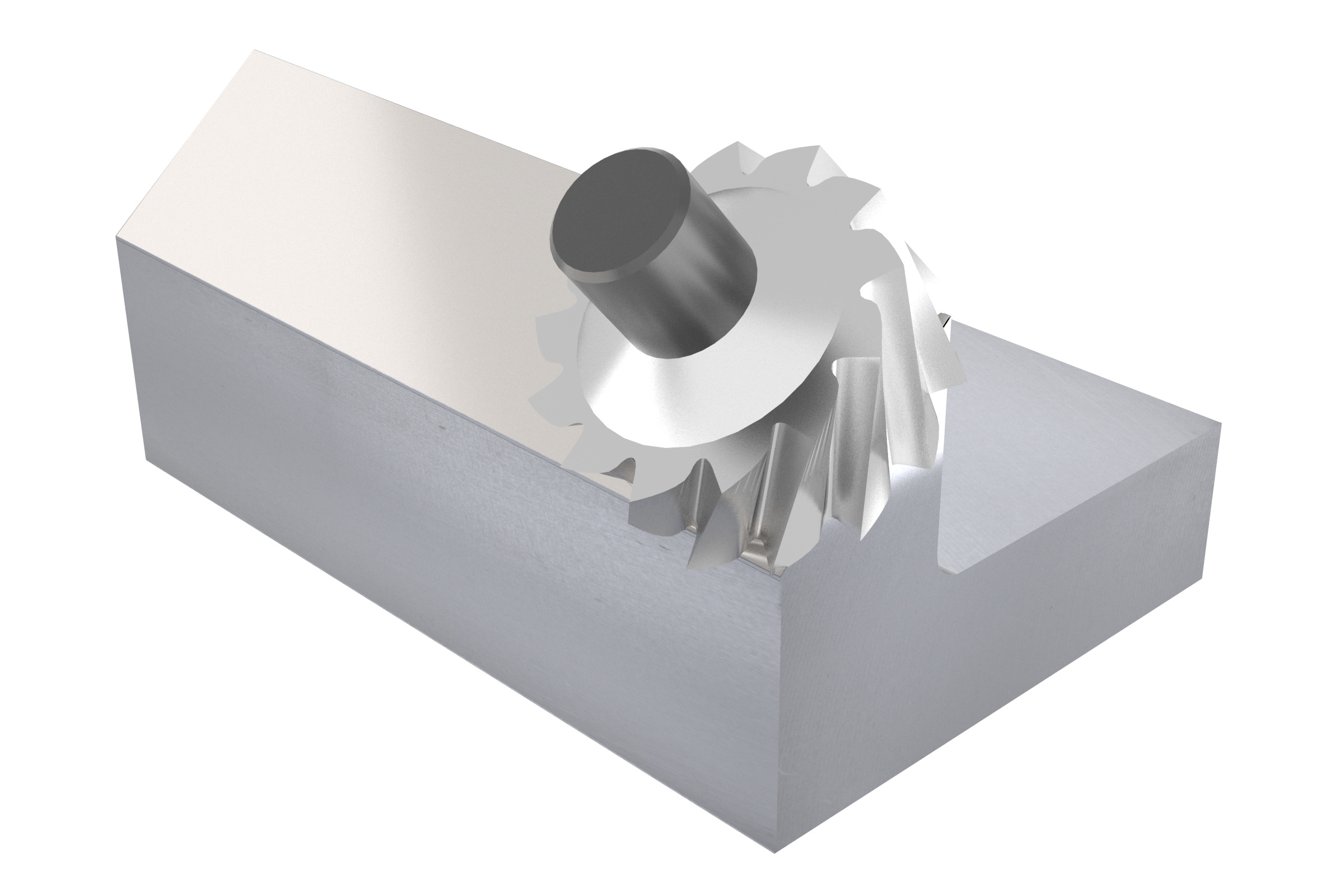

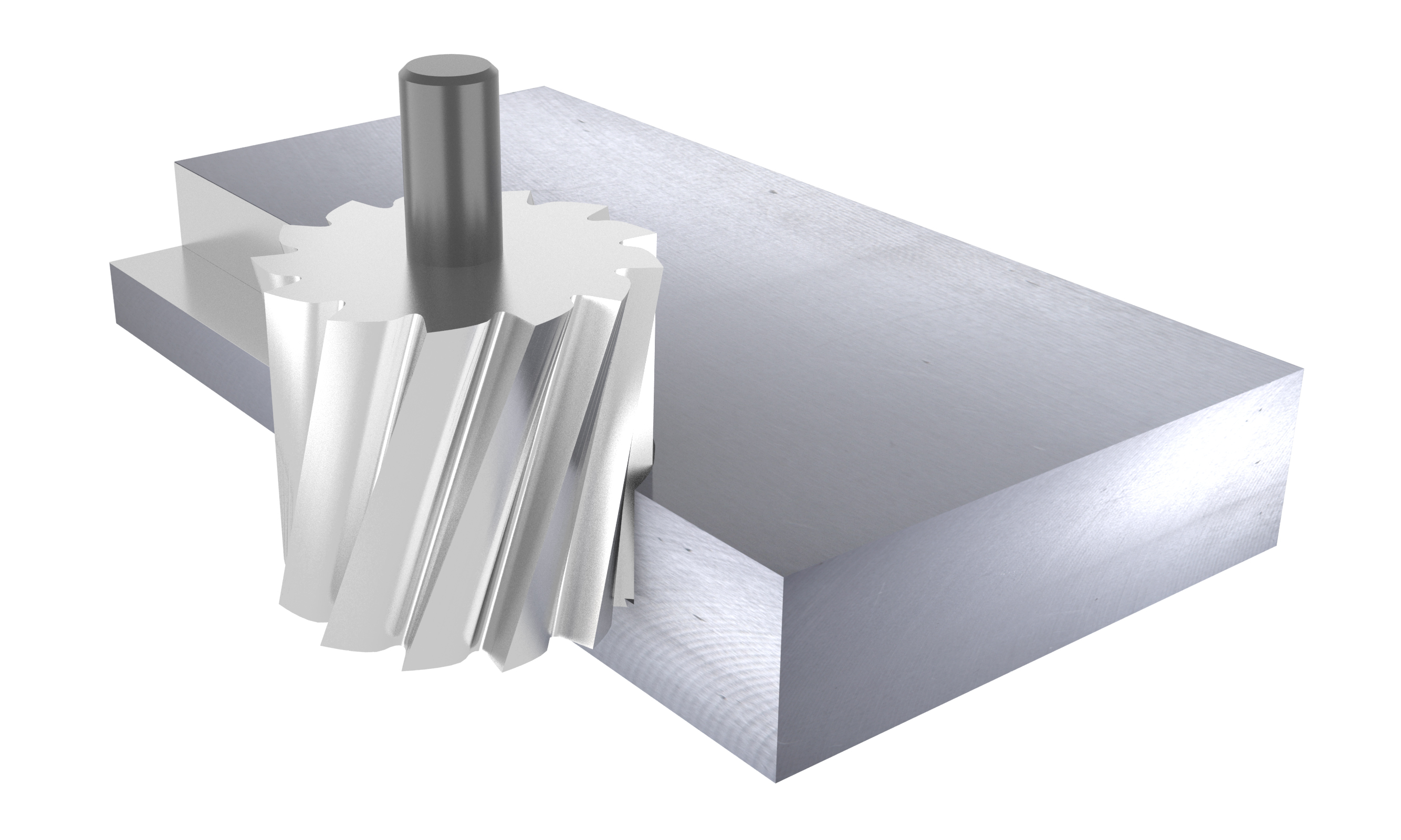

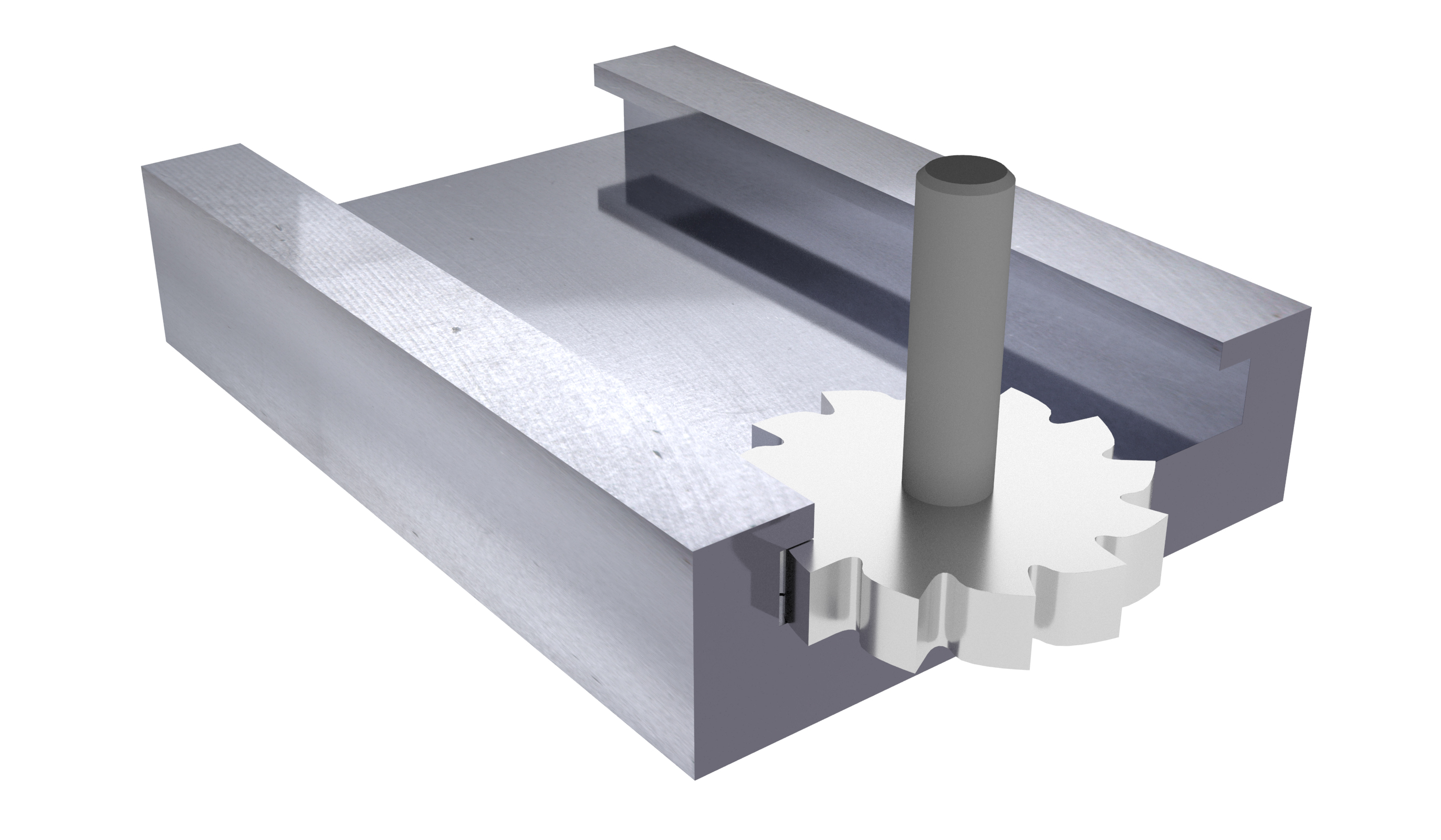

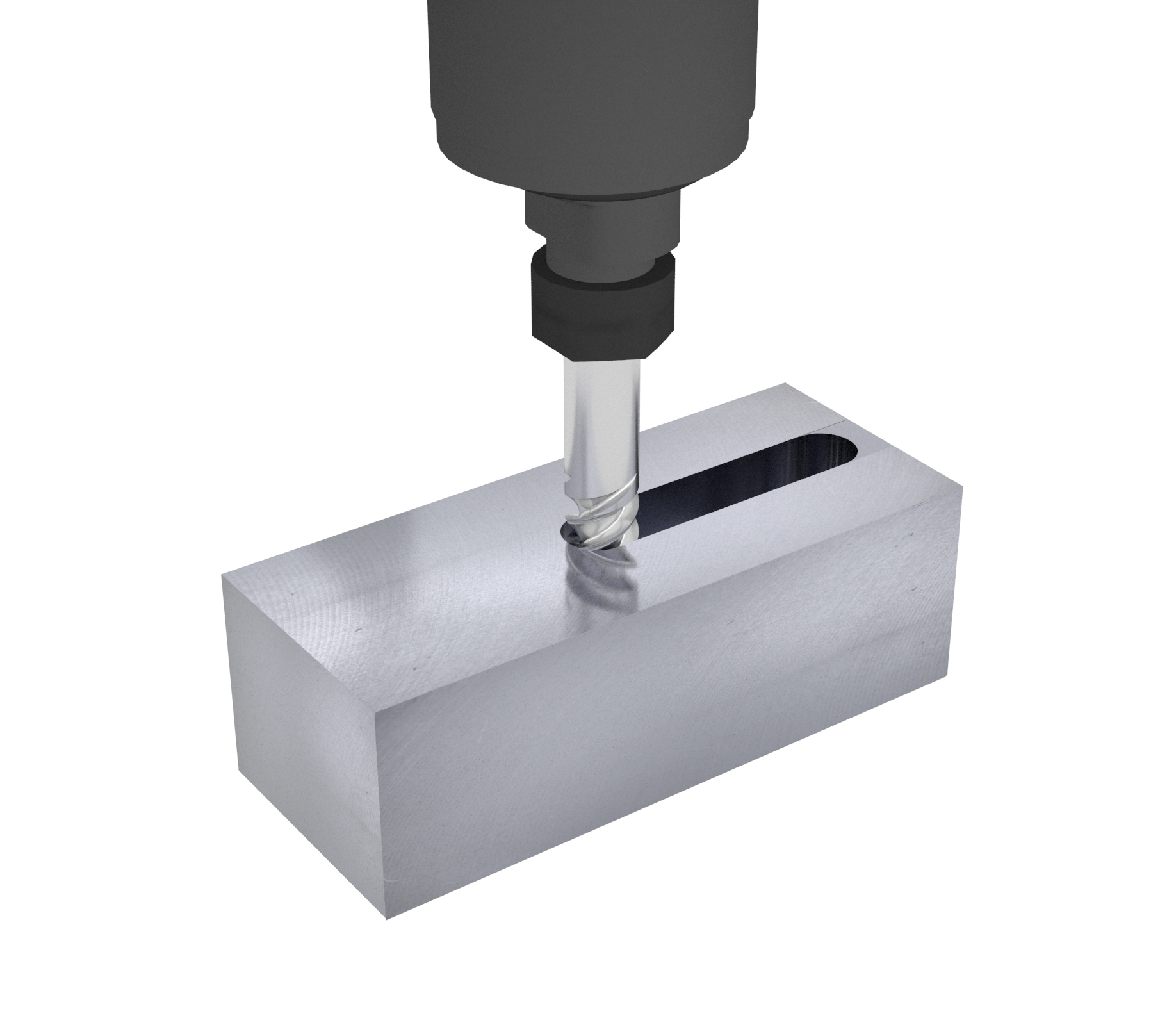

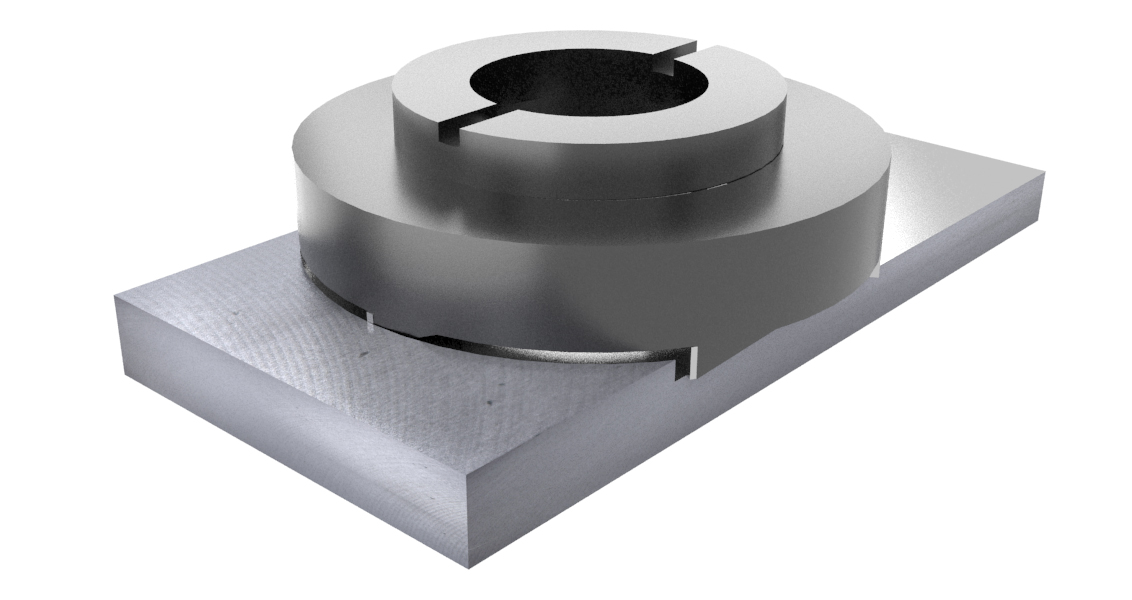

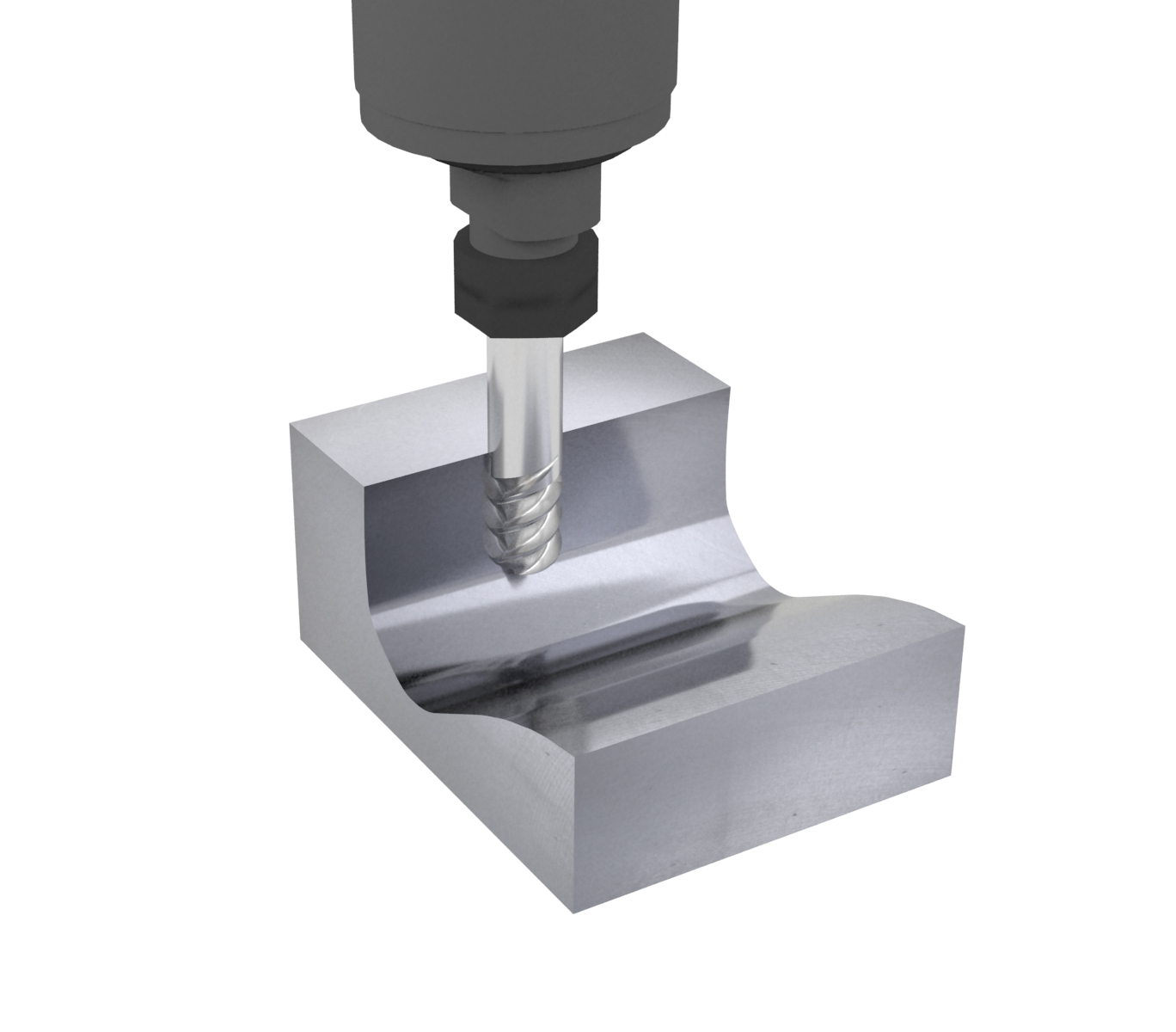

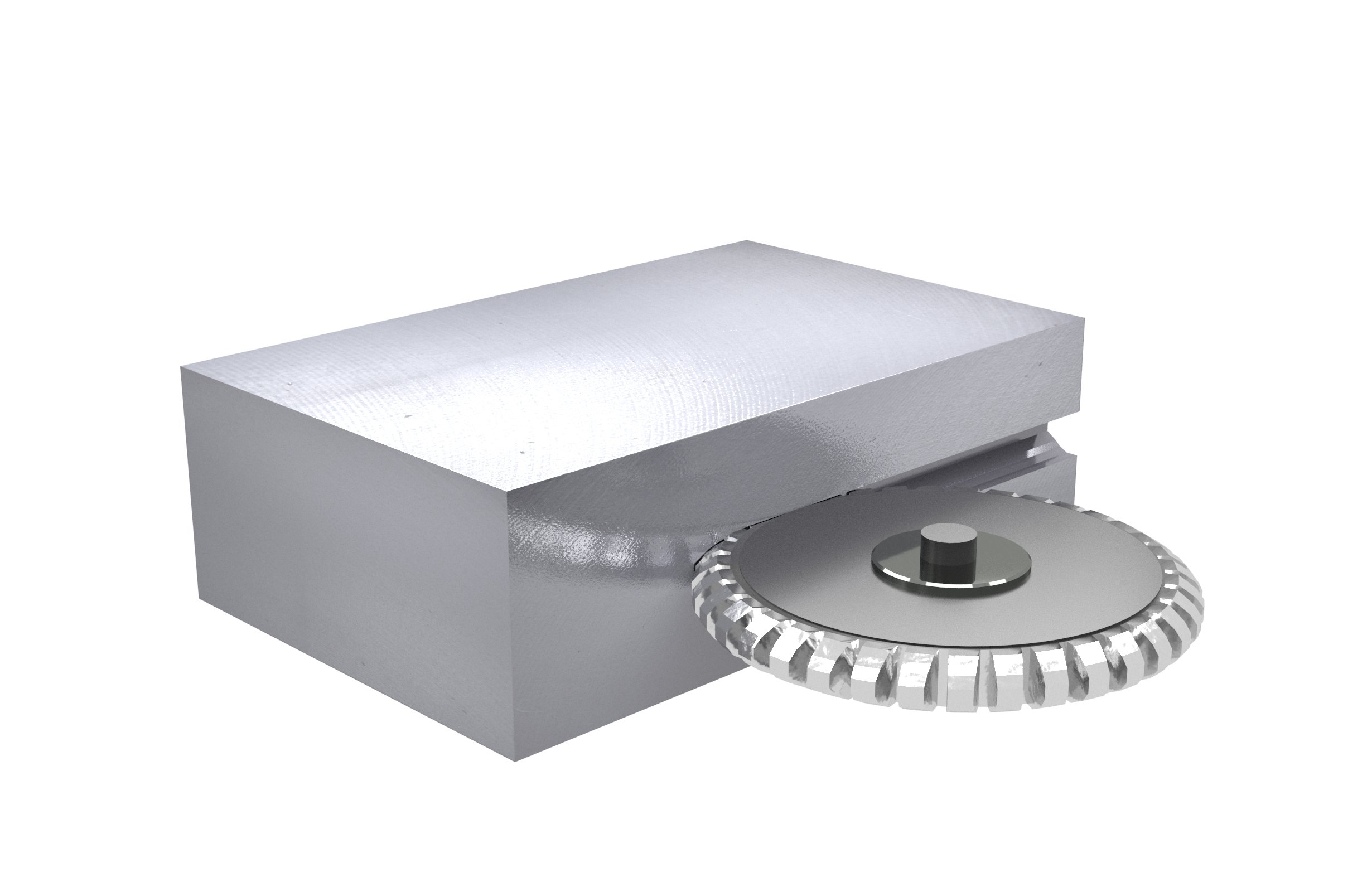

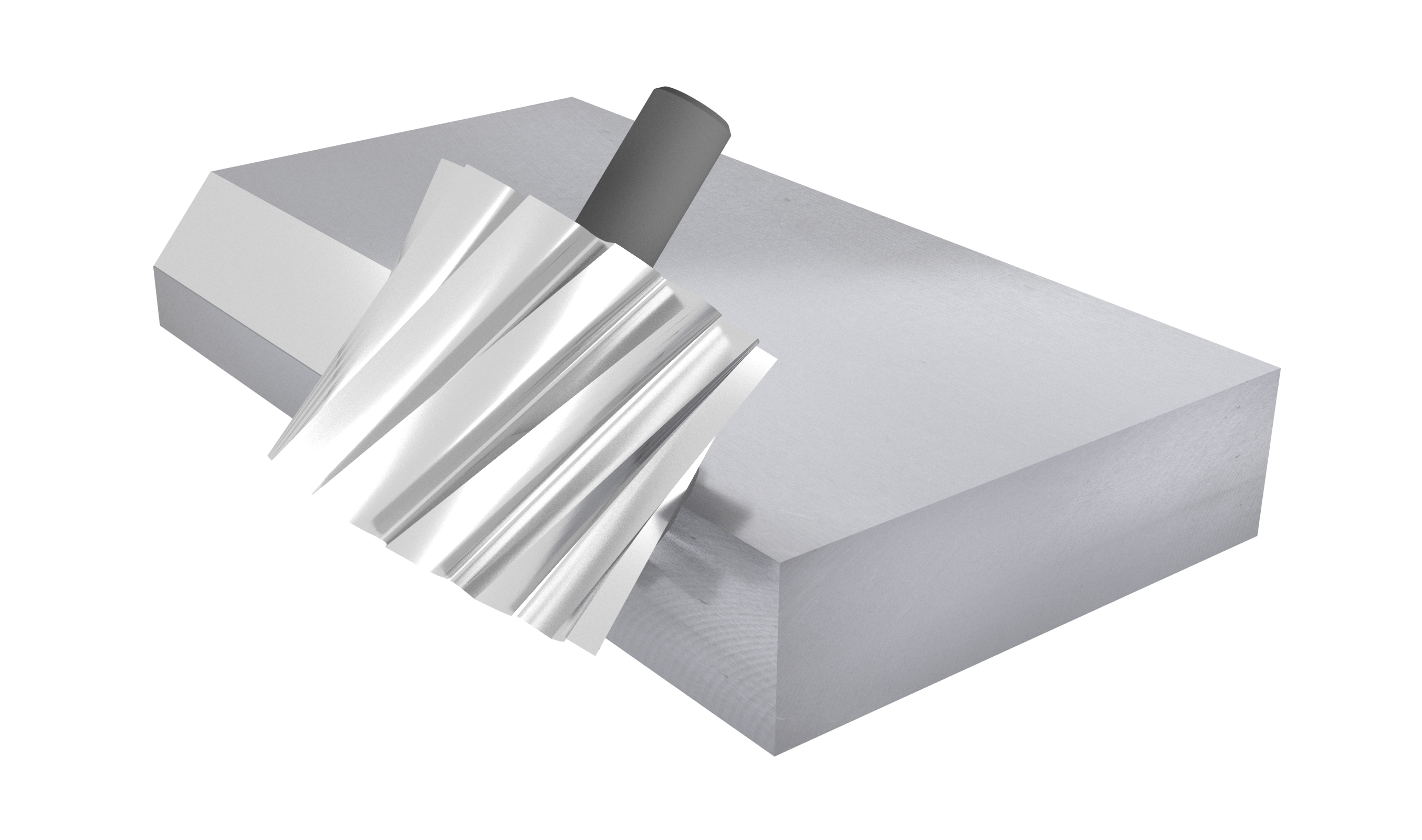

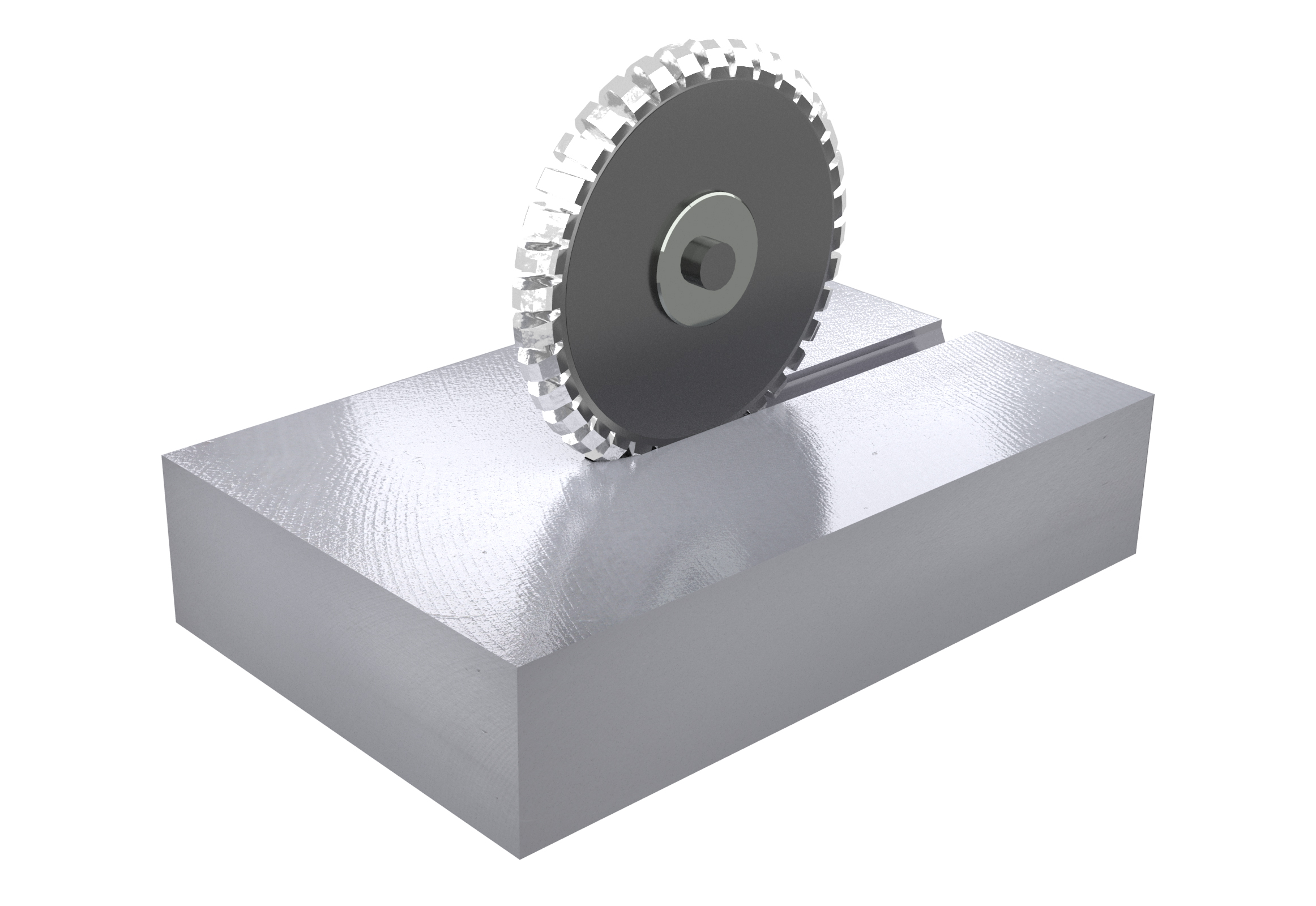

*** Многофункциональное, надежное и точное оборудование для простых и сложных задач - фрезеровки, нарезки резьбы, сверления и расточки. Одна такая модель заменяет несколько единиц станков, благодаря чему экономятся производственные площади и сокращаются издержки предприятия.

Область применения

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей:

  • машиностроение;
  • производство инструментов и пресс-форм;
  • контрактное изготовление деталей;
  • пищевая промышленность;
  • агротехническое машиностроение;
  • оснастка для производства пластика;
  • детали для аэрокосмической промышленности;
  • компоненты автомобильной отрасли;
  • энергетическая промышленность;
  • судостроение;
  • железнодорожная промышленность;
  • опытное и исследовательское машиностроение.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Военная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Конструктивные особенности

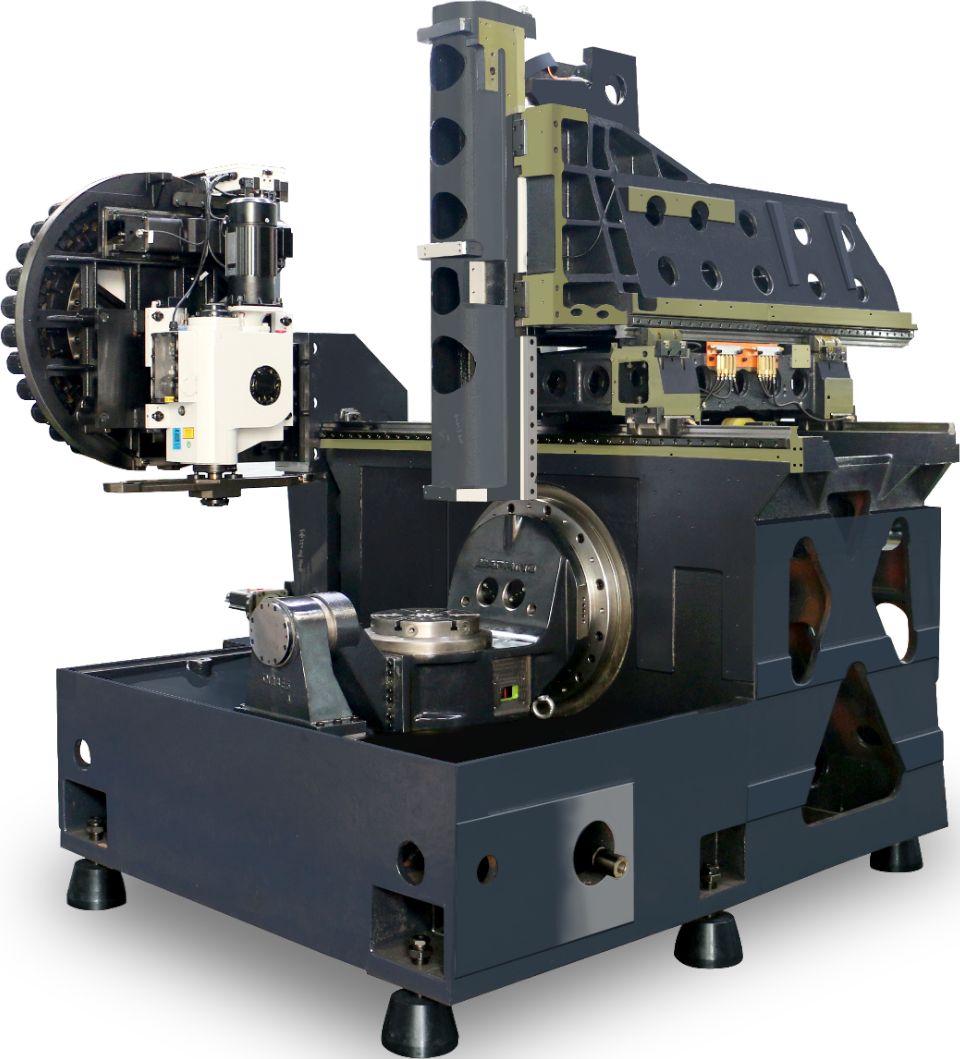

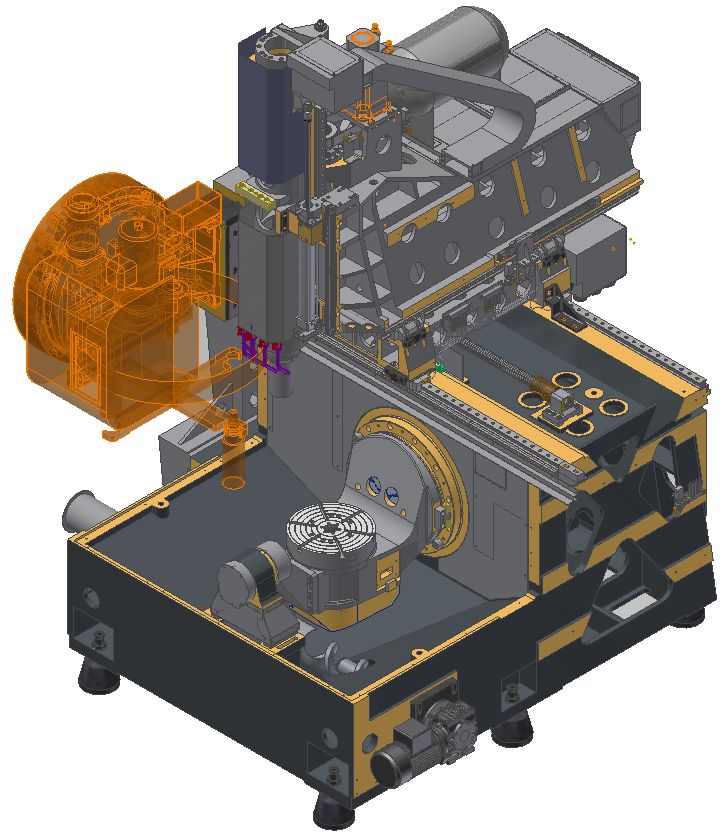

В серии IMU-5X-300 используется портальная конструкция L-образного типа для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью.

Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.

Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.

Использование высокопрочной портальной конструкции с фиксированной балкой обеспечивает выдающуюся жесткость, стабильность тепловой симметрии и эффективное подавление вибрации.

Движущиеся части оптимизированы по весу для достижения идеальных динамических характеристик.

Ось Z оптимизирована в механике и динамике, что повышает жесткость и динамику на 30% по сравнению с аналогичными моделями.

Большая площадь основания колонны.

Трехосевое ускорение до 1,2G.

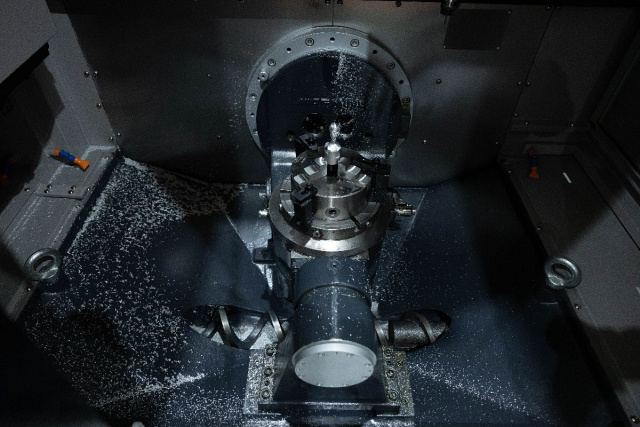

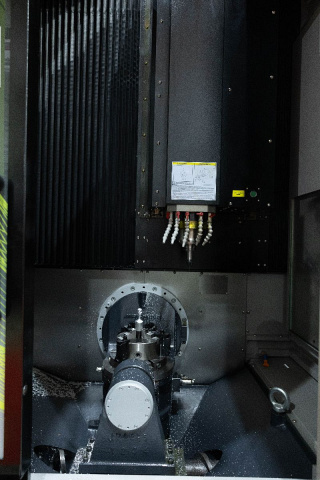

IMU-5X 300 оснащен поворотно-наклонным столом GTRT с редукторным приводом, которая дает крутящий момент по оси A - 1056 Нм и по оси C - 432 Нм, что позволяет обрабатывать любые труднообрабатываемые материалы.

Данная технология уникальна, запатентована и не имеет аналогов.

Запатентованная технология защиты от люфта.

  • Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью.
  • Технология шлифования зубчатых колес по DIN5.
  • Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.

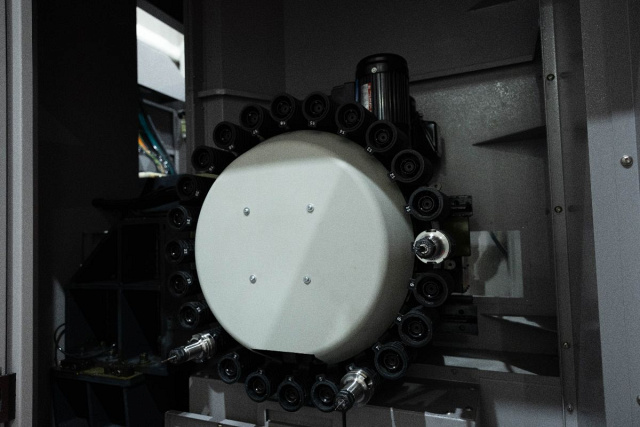

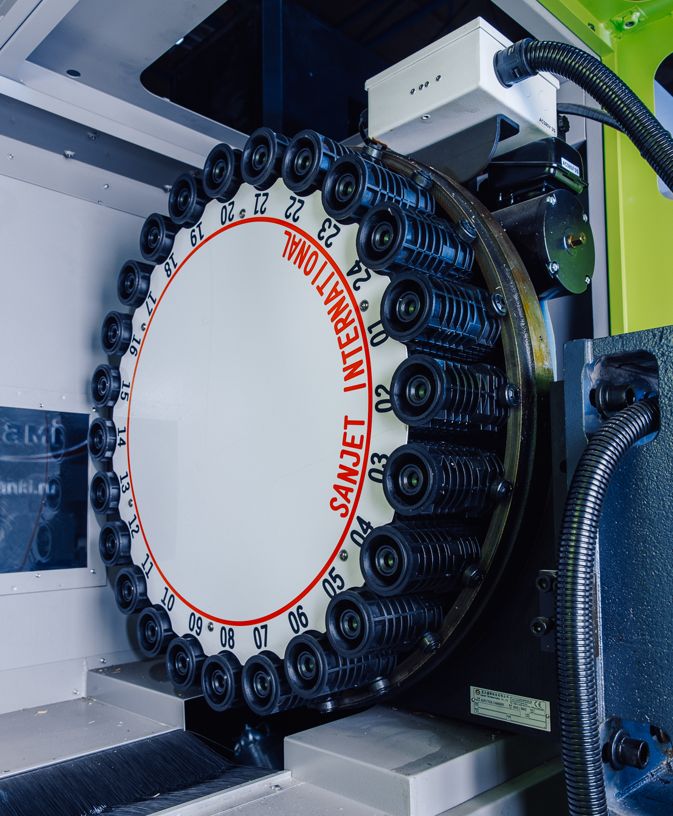

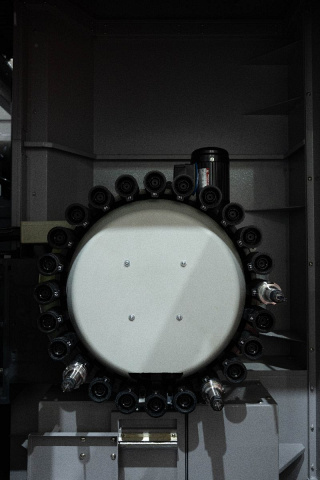

Инструментальный магазин на 24 позиции SUNJET Тайвань.
Инструмент весом до 8 кг, время смены инструмента 2,5 сек.
* Опционально возможно расширение до 30 позиций.

Инструментальный магазин

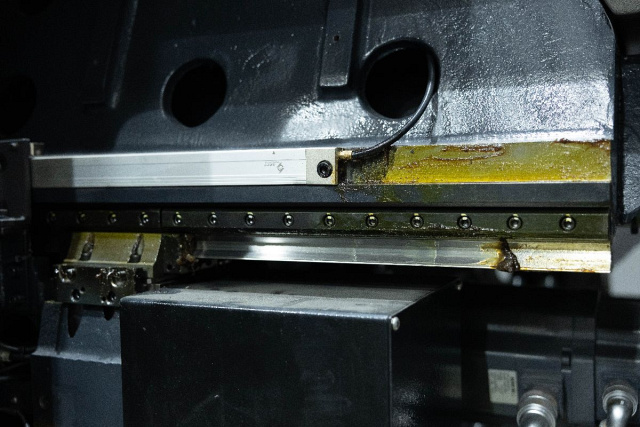

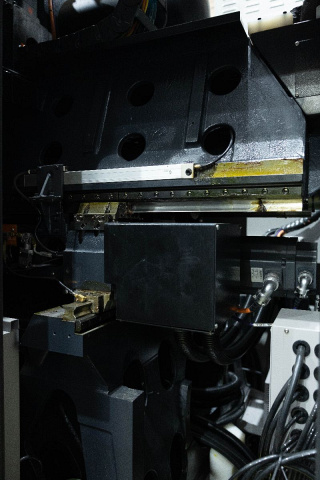

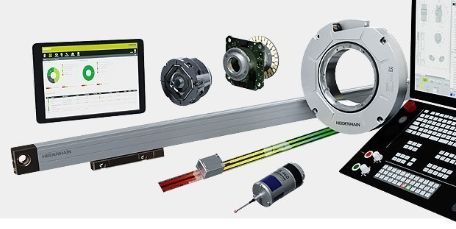

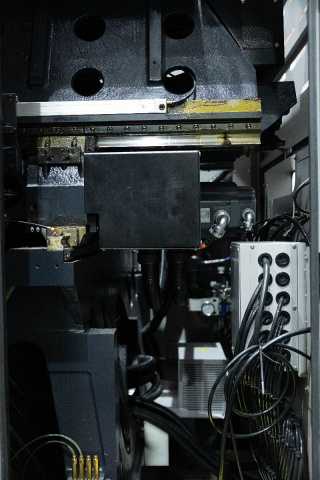

На станке установлены оптические линейки и круговые энкодеры HEIDENHAINE.

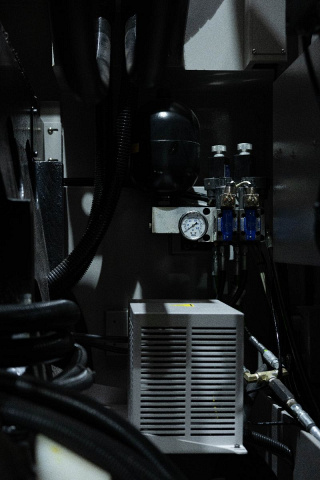

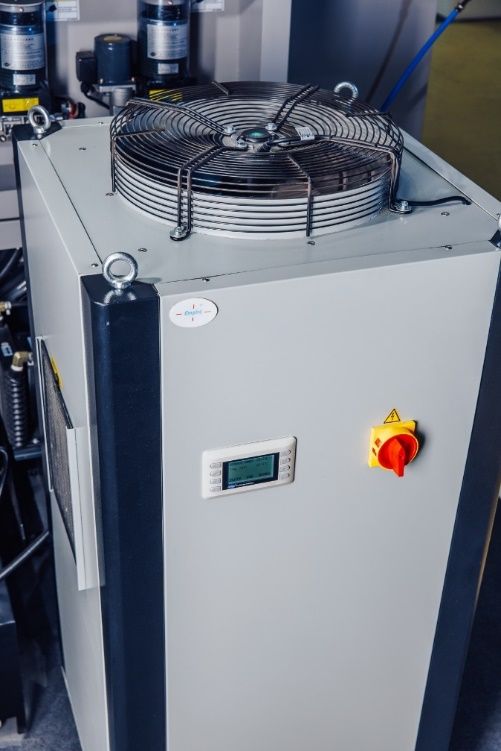

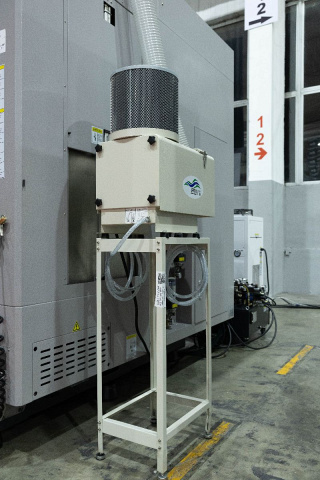

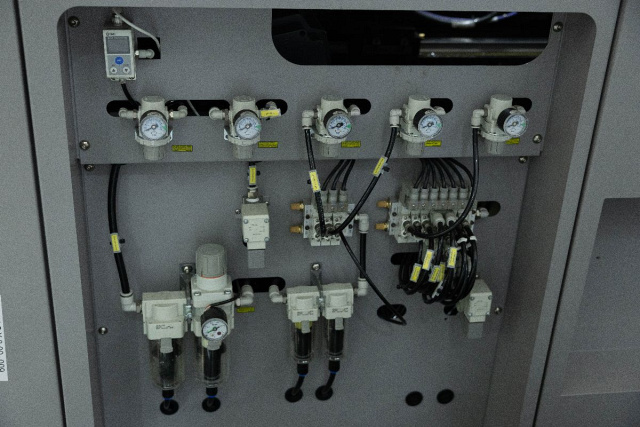

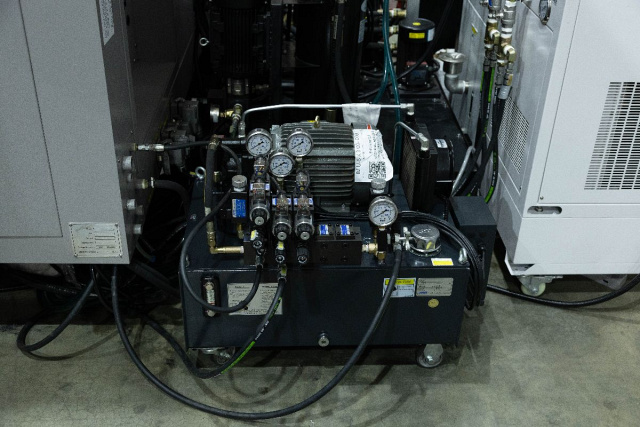

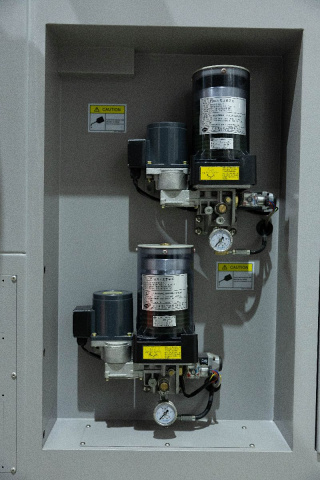

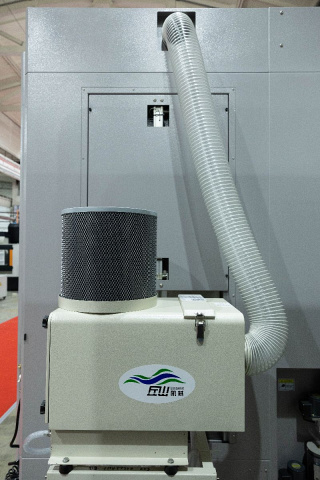

*Опционально устанавливается масляное

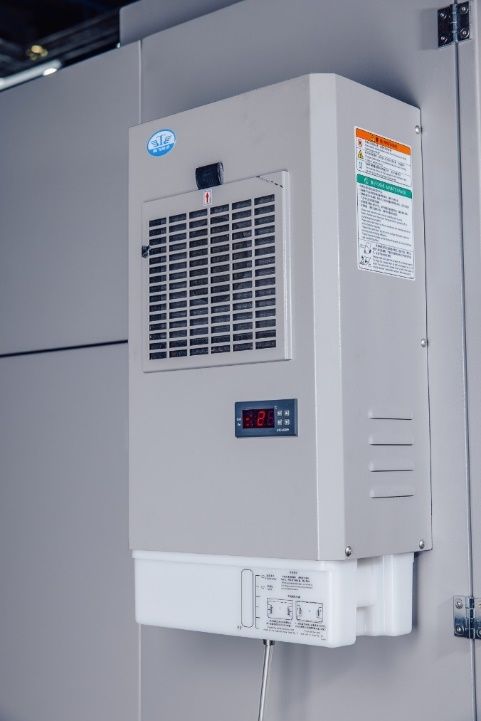

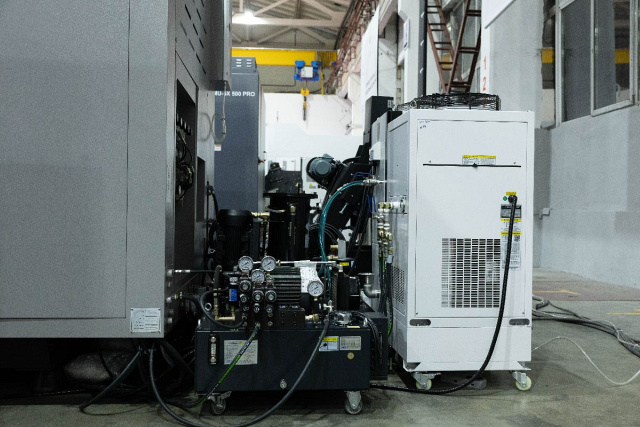

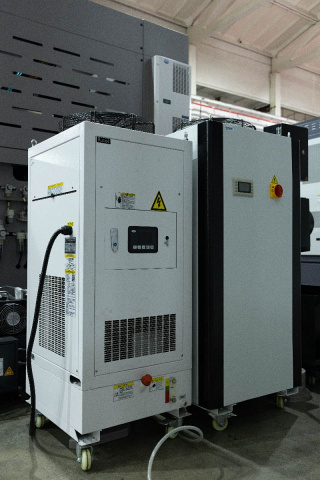

Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

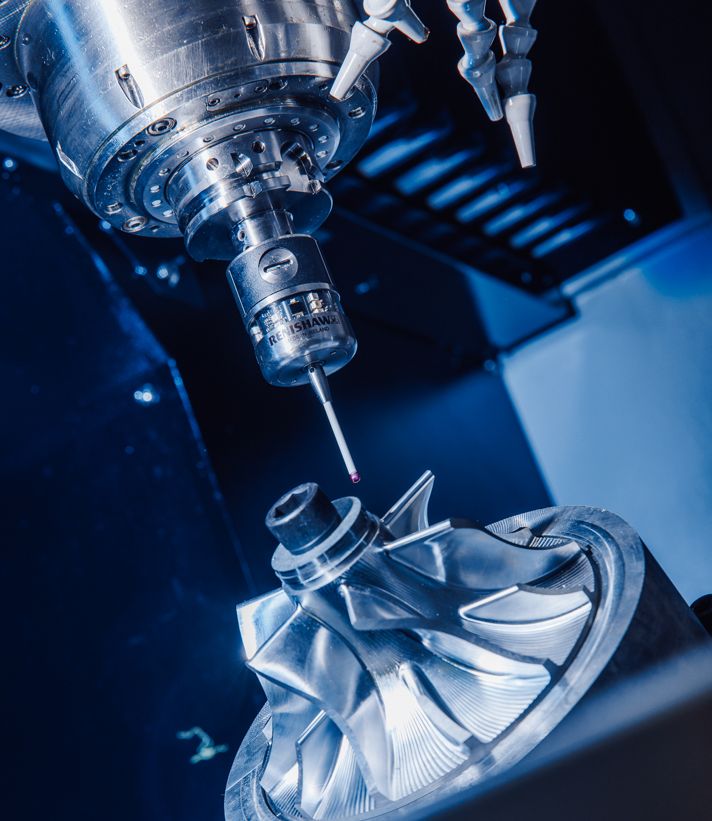

В стандартной комплектации станок оснащен системой измерения детали RENISHAW.

В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:

  • автоматического измерения длины инструмента;
  • износа инструмента;
  • обнаружения / отсутствия инструмента.

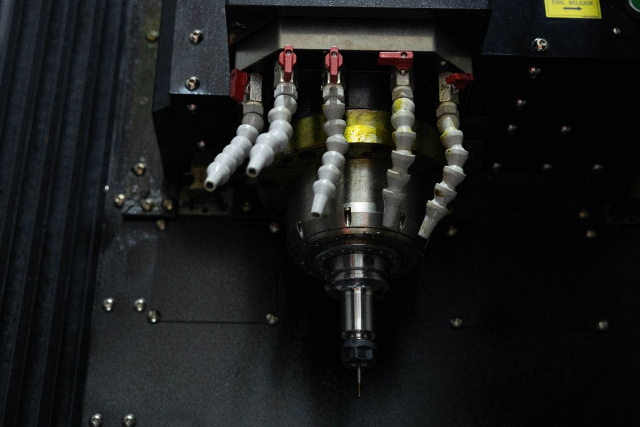

  • Контроль теплоотвода HUAZHONGCNC обеспечивает производительность, точность и срок службы шпинделя;
  • Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод;
  • Устройства контроля шпинделя эффективно защищают безопасную работу шпинделя.

Возможно работать на CAM системе NX Siemens Software, после постобработки в специальной программе от HUAZHONG можно переносить в ЧПУ.
Кроме NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut.
Inventor CAM и Pro/ENGINEER пока не поддерживаются, но возможна их поддержка в будущем.

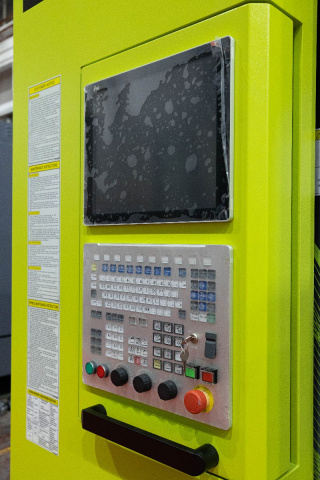

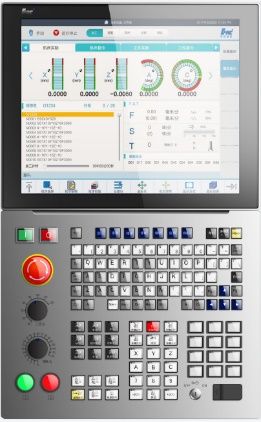

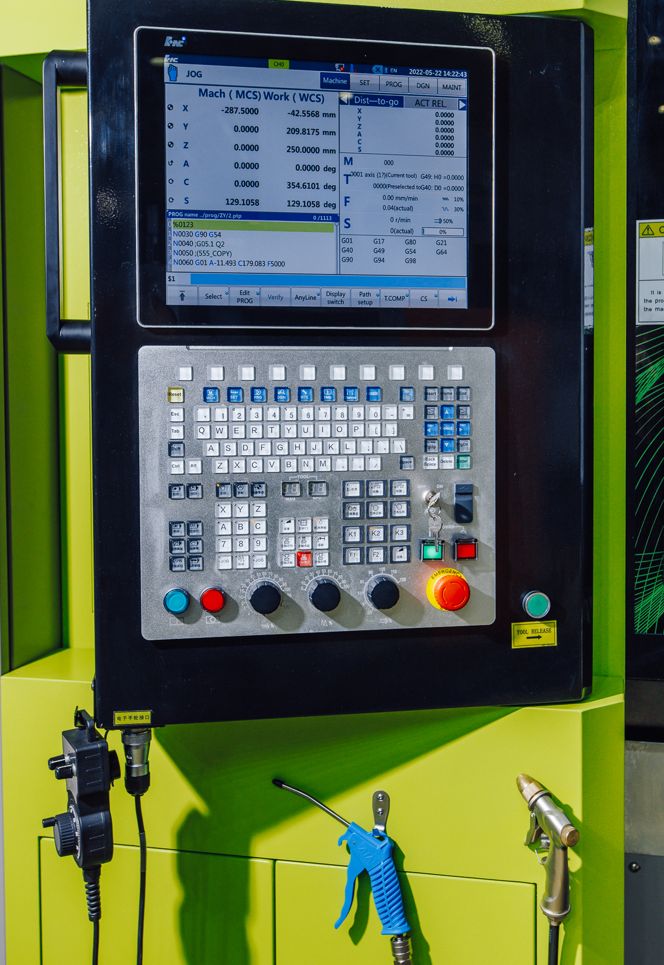

  • 5 - 32 оси управления;
  • 17-дюймовый цветной сенсорный ЖК-экран (опционально);
  • Внешний модуль ПЛК и ввода-вывода;
  • Поддержка NCUC, протокола шины Ethercat;
  • 5 одновременно управляемых осей;
  • 5-осевая функция RTCP;
  • Автоматическая калибровка по 5 осям;
  • Поддержка двухканального управления (опционально);
  • Материал: панель из алюминиевого сплава;
  • Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;
  • Сплайн-интерполяция;
  • Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
  • Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
  • Видеокарта: Intel HD Graphics 5500;
  • USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;
  • Жесткий диск: 128G;
  • Системная память: 8G, максимальное расширение до 16G;
  • Сеть: 2 порта LAN.

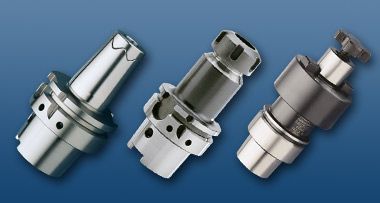

Система оснасток HSK была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.

Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.

Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.

DIN 69893-1:

  • Патрон изготовлен из жаропрочной стали;
  • Термообработан до 54-2 HRC;
  • Для инструмента из быстрорежущей стали и твердого сплава;
  • Под хвостовик с допуском h6;
  • Точная балансировка с помощью балансировочных болтов.

Важнейшие свойства HSK-A63:

  1. Биение < 0,003 мм;
  2. Высокое усилие зажима, благодаря глубокому зажиму в зажимном отверстии;
  3. Короткая фаска;
  4. Динамичная форма: усиленный хвостовик для длинных термопатронов;
  5. Резьбовые отверстия для балансировки болтами.
Комплектация
Стандартная
  • HNC-848D;
  • 5-осевой пакет калибровки.
  • 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;
  • Масляное охлаждение шпинделя;
  • Система защиты от пыли и стружки шпинделя.

24 шт. магазин – SUNJET Тайвань

Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.

X, Y, Z - линейки HEIDENHAIN;
A, C - линейки HEIDENHAIN;

X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;
X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;

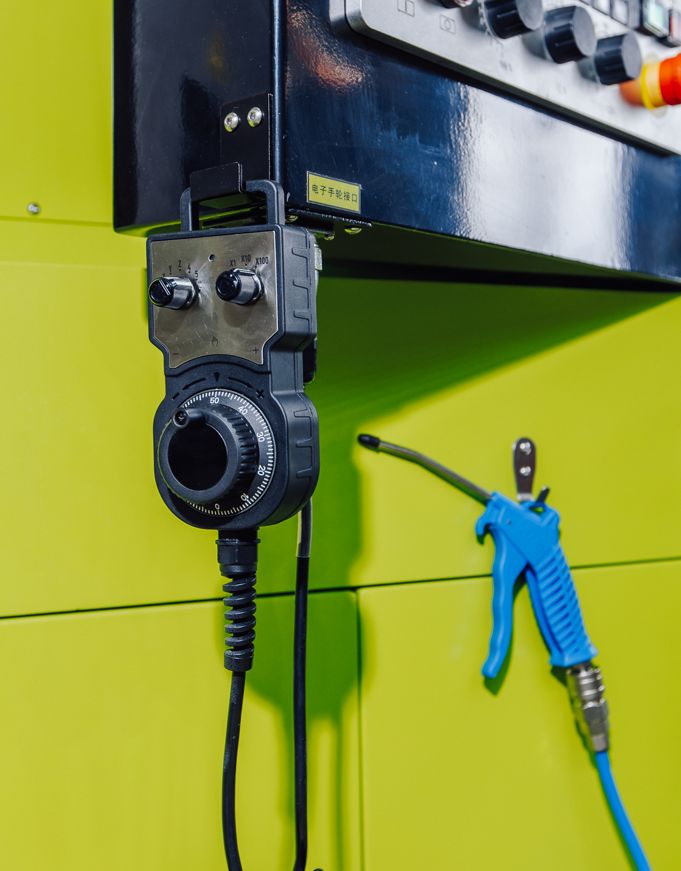

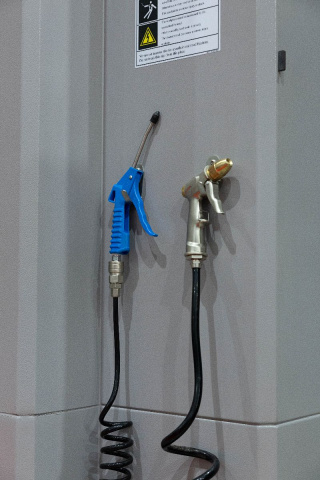

Система продува инструментальных гнезд
Рабочее освещение
Сигнальная лампа
Инструмент для обслуживания станка
Анкерные болты
Инструкция по эксплуатации
Дополнительная
  • 30 000 / HSK-E40;
  • 40 000 / HSK-E32;
  • Система отвода воды от центра шпинделя.

Расширение магазина инструмента до 30 позиций.

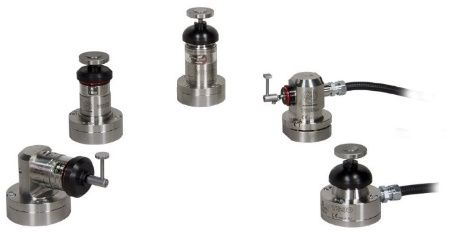

Контактный датчик инструмента

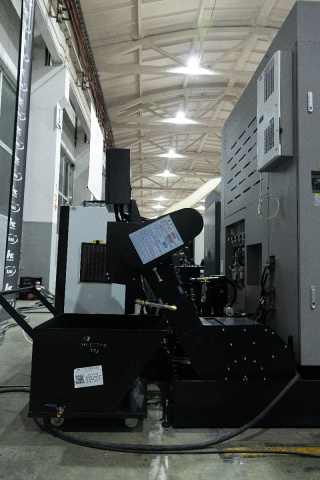

Ленточный стружечный конвейер
Подача СОЖ через шпиндель 50 / 70 бар
Сепаратор СОЖ
Датчик открытия/закрытия фронтальной двери

Габариты станка и требования к установке:




Cтепени свободы и линейные параметры:

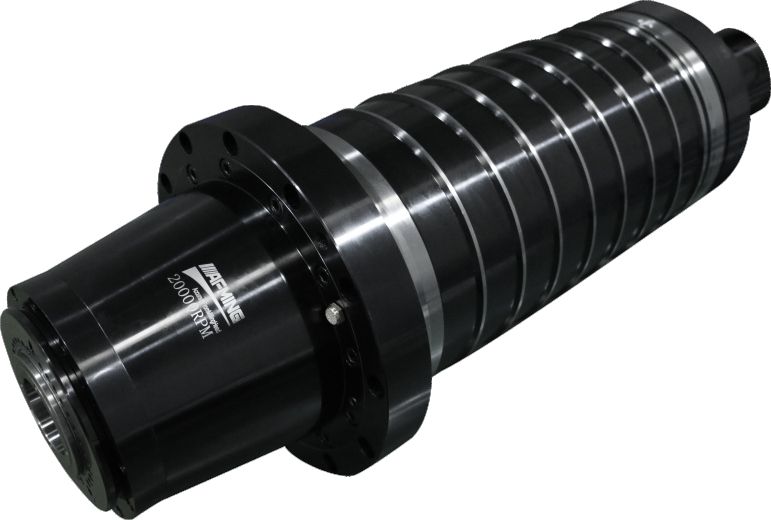

Варианты шпинделей:

Диаграмма момента и мощности - 20 000 об/мин, HSK-A63*

*стандартная комплектация
