Германия
Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 850 мм
Мощность: 22 - 35 кВт
Вес: 11 000 кг
• Классический наклонно-поворотный стол «люлька» с 2-я опорами и прямыми приводами диаметром 850 мм
• Точность, мощность фрезерования в компактном корпусе
• Рабочие органы станка полностью изолированы от воздействия СОЖ, стружки, тепла в зоне резания – максимальный срок службы оборудования до 25 лет
• 80-ти позиционный магазин инструментов, оптические линейки по всем осям - в стандартной комплектации
• Оптические линейки по осям X, Y, Z в стандартной комплектации
НАЗНАЧЕНИЕ:

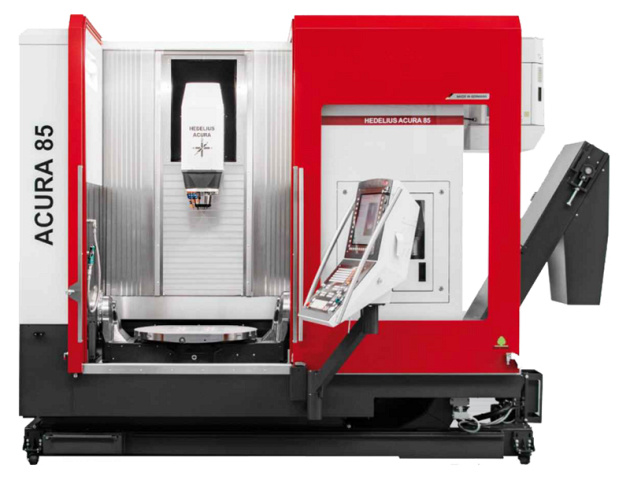

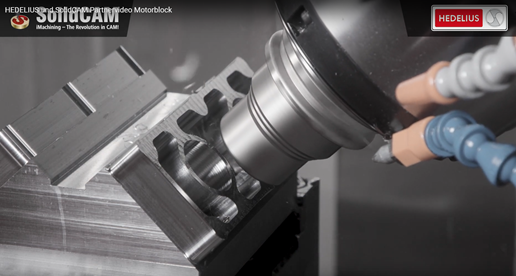

Металлорежущие фрезерные центры Hedelius серии ACURA (Акура), благодаря своей уникальной конструкции с подвижной колонной, с постоянной величиной свеса траверсы по оси Y предназначены для обработки тяжелых корпусных заготовок, тел вращения с 5-и разных сторон за один установ.
Возможна обработка деталей из специальных стальных, алюминиевых, жаропрочных, титановых и нержавеющих сплавов, при этом максимальная производительность фрезерования до 800 см³/мин (Сталь 45) весом до 1000 кг.
Обрабатывающие центры серии ACURA 85 отлично решают технологические задачи в области механической обработки металла тяжелых корпусных деталей.

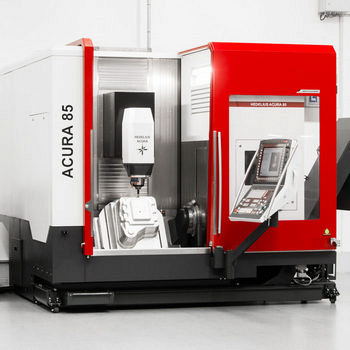

Станок представляет собой фрезерный обрабатывающий центр вертикального типа, конструкция с подвижной колонной, с наклонно-поворотным столом с 2-я опорами (стол типа «люлька»).
Центры серии ACURA - это техническое решение для точной и высокопроизводительной 5-и сторонней и 5-и осевой обработки. Компактные размеры, сниженные вибрации благодаря уникальной конструкции колонны по оси Y выполненной из высококачественного чугуна (ВЧ). Наклонно-поворотный стол с 2-я точками опоры и по оси Z защищен от воздействия тепловых расширений. Применение этих и других инновационных решений позволяет значительно улучшить качество обработки габаритных и тяжёлых деталей при компактном размере станка.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Машиностроение, производство инструментов и пресс форм, контрактное изготовление деталей, пищевая промышленность, агротехническое машиностроение, оснастка для производства пластика, детали для аэрокосмической промышленности, компоненты автомобильной отрасли, энергетическая промышленность, судостроение, железнодорожная промышленность, опытное и исследовательское машиностроение.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

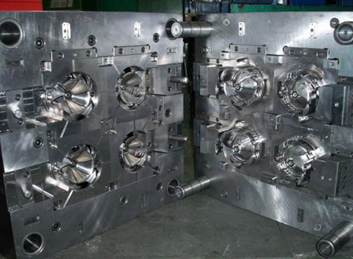

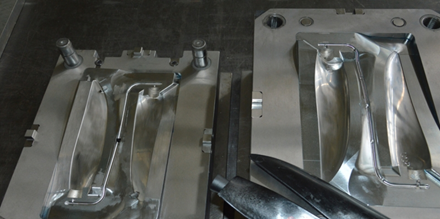

Производство высококлассных пресс форм

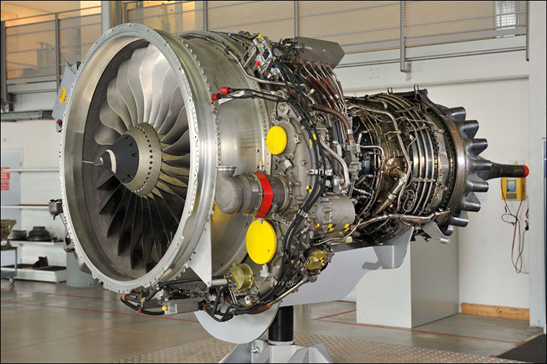

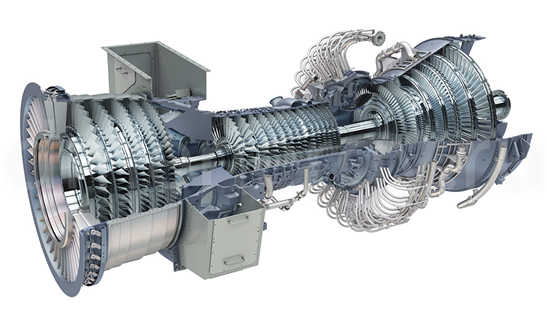

Детали для аэрокосмической промышленности
Автомобильная и железнодорожная промышленность
Агротехническое машиностроение
СХЕМЫ ОБРАБОТКИ:
 |  |  |
 |  |  |
 |  |  |
 |  |  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ГИБРИДНАЯ КОНСТРУКЦИЯ СТАНИНЫ Основные компоненты станины изготавливаются из высокопрочной немецкой стали для высокой жесткости и сохранения геометрической точности. Вибронагруженные узлы изготовлены из специального чугунного сплава, обеспечивается гашение вибраций. Рассчитанная конструкция и расположение ребер жесткости дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность. |
| | ШПИНДЕЛЬ KESSLER Мощный, высокомоментный (до 186 Нм) мотор-шпиндель CELOX с жидкостным охлаждением: от 19 до 35 кВт. Частота вращения шпинделя от 12 000 до 24 000 об/мин. Встроенная система масляного охлаждения предотвращает тепловые расширения шпинделя, что гарантирует точность линейных размеров, точность мехобработки, значительный ресурс шпиндельного узла, обеспечивается производительность при скоростном фрезеровании стали 45 до 800 см³/мин. |
| | АВТОМАТИЧЕСКАЯ СИСТЕМА СМЕНЫ ИНСТРУМЕНТА В стандартной комплектации система смены инструмента интегрирована с шпиндельным узлом, имеет емкость, лучшую в классе – 80 позиций в стандартной комплектации. Удобный доступ для добавления / замены инструмента из зоны работы оператора. Расширенный магазин - 190 позиций (ОПЦИЯ) |
| | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ В данной серии станков применяются роликовые линейные направляющие Scheeberger (Германия) премиального класса, увеличенного сечения. Поверхность направляющих на 28% шире чем у конкурентов, что обеспечивает значительный ресурс работы, возможность применять усиленные режимы резания. |
| | ОПТИЧЕСКИЕ ЛИНЕЙКИ В СТАНДАРТНОЙ КОМПЛЕКТАЦИИ Оптические устройства обратной связи Hedeinhain (Германия) и абсолютные энкодеры, обеспечивают высокую точность перемещений, нивелируют колебания температуры, воздействие вибраций. Гарантируют сохраниение паспортных параметров точности позиционирования при продолжительном сроке эксплуатации станка (до 20 лет). |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| | СИСТЕМА ЧПУ ПОСЛЕДНЕГО ПОКОЛЕНИЯ HEIDENHAIN TNC 640, ОПЕРАЦИОННАЯ СИСТЕМА ACURA |
| | НАПРАВЛЯЮЩИЕ КАЧЕНИЯ ПО ОСЯМ X, Y, Z | SCHNEEBERGER (ГЕРМАНИЯ) |
| | ОПТИЧЕСКИЕ ЛИНЕЙКИ HEIDENHAIN ПО ОСЯМ X / Y / Z |
| | ШПИНДЕЛЬ KESSLER (ГЕРМАНИЯ) С ЧАСТОТОЙ ВРАЩЕНИЯ 12,000 ОБ/МИН [14,0 - 22,0 КВТ / 117 НМ] |
| | ЗАЩИТА НАПРАВЛЯЮЩИХ |
| | СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ |
| | LED ОСВЕЩЕНИЕ ЗОНЫ РЕЗАНИЯ |
| | СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ |
| | ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 80 ПОЗИЦИЙ SK40 ИЛИ HSK63A |
| | ОБДУВ ШПИНДЕЛЯ ВОЗДУХОМ ПРИ СМЕНЕ ИНСТРУМЕНТА |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| СИСТЕМА ЧПУ ПОСЛЕДНЕГО ПОКОЛЕНИЯ: SIEMENS 840 D SL, 19" ДИСПЛЕЙ, ОПЕРАЦИОННАЯ СИСТЕМА ACURA |
| ШПИНДЕЛЬ 14,000 ОБ/МИН 1/19,0 КВТ |
| ШПИНДЕЛЬ 12,000 ОБ/МИН 1/22,0 КВТ |
| ШПИНДЕЛЬ 14,000 ОБ/МИН 1/22,0 КВТ |
| ШПИНДЕЛЬ 18,000 ОБ/МИН 1/35 КВТ/SK40 |
| ШПИНДЕЛЬ 24,000 ОБ/МИН 1/35 КВТ/HSK63 |
| 5-ОСЕВАЯ ОДНОВРЕМЕННАЯ ОБРАБОТКА ACURA |
| ПОВЫШЕННАЯ ТОЧНОСТЬ ПО ОСИ Z |
| ВЫНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ HR510 |
| ВЫНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ HR520 |
| СИГНАЛЬНАЯ ЛАМПА – ОДИН ЦВЕТ |
| СИГНАЛЬНАЯ ЛАМПА – 3 ЦВЕТА |
| РЕЖИМ РАБОТЫ 3* |
| КОВРИК ДЛЯ МЫШИ / USB-ИНТЕРФЕЙС |
| ИМПОРТ DXF ФАЙЛОВ ДЛЯ TNC 640 |
| АДАПТИВНОЕ УПРАВЛЕНИЕ ПИТАНИЕМ AFC FOR TNC |
| 3D-МАТРИЦЫ И ШТАМПЫ ACURA |
| KINEMATICSOPT TNC640 * |
| ДИНАМИЧЕСКИЙ МОНИТОРИНГ СТОЛКНОВЕНИЙ ACURA / TNC * |
| CБОР РАБОЧИХ ДАННЫХ |
| МЕНЕДЖЕР НА УДАЛЕННОМ РАБОЧЕМ СТОЛЕ ДЛЯ TNC640 |
Для станков с системой ЧПУ Siemens 840 D SL:
| УВЕЛИЧЕНИЕ УСКОРЕНИЯ ПО ОСИ * |
| РУЧНОЙ БЛОК УПРАВЛЕНИЯ BHG / 840D |
| ВЫСОКОСКОРОСТНОЙ ПОТЕНЦИОМЕТР |
| СИГНАЛЬНАЯ ЛАМПА – ОДИН ЦВЕТ |
| СИГНАЛЬНАЯ ЛАМПА – 3 ЦВЕТА |
| РЕЖИМ РАБОТЫ 3 * |
| 3D-МАТРИЦЫ И ШТАМПЫ 840D-ACURA |
| КИНЕМАТИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ ЦИКЛ 840D |
| РАСШИРЕНИЕ МАГАЗИНА ДОПОЛНИТЕЛЬНО +60/80/100/125/T/F ПОЗИЦИЙ |
| РАСШИРЕННЫЙ МАГАЗИН SK40/190 |
| РАСШИРЕННЫЙ МАГАЗИН BT40/190 |
| РАСШИРЕННЫЙ МАГАЗИН HSK A63/190 |
| СТАНЦИЯ ОЧИСТКИ КОНУСА |
| ОСНОВНЫЕ ПАРАМЕТРЫ ШПИНДЕЛЯ |
| ШТРЕВЕЛЬ ПО ISO 7388-3-UD |
| КОНУС BT 40 |
Системы охлаждения / Воздух:
| ОБДУВ КОНУСА ШПИНДЕЛЯ |
| ВНУТРЕННЯЯ ПОДАЧА СЖАТОГО ВОЗДУХА |
| СЕТЧАТЫЙ ФИЛЬТР СИСТЕМА ОХЛАЖДЕНИЯ 500L, 2 БАР |
| СИСТЕМА ОЧИСТКИ СОЖ С БУМАЖНЫМ ФИЛЬТРОМ 900 Л |
| СИСТЕМА ОЧИСТКИ СОЖ С БУМАЖНЫМ ФИЛЬТРОМ 1250 Л |
| ВНУТРЕННЯЯ ПОДАЧА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 25 БАР |
| УСЛИЛИТЕЛЬ ДАВЛЕНИЯ НАСОСА ДО 50 БАР |
| УСЛИЛИТЕЛЬ ДАВЛЕНИЯ НАСОСА ДО 75 БАР |
| ПРЕДВАРИТЕЛЬНАЯ СИСТЕМА ТОНКОЙ ОЧИСТКИ С БУМАЖНЫМ ФИЛЬТРОМ |
| ПОДАЧА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СО СТОРОНЫ ВЫВОДА СТРУЖКИ |
| ИНДИКАТОР НАРУЖНОЙ МИНИМАЛЬНОЙ СМАЗКИ |
| ИНДИКАТОР ВНУТРЕННЕЙ МИНИМАЛЬНОЙ СМАЗКИ |
| ИНДИКАТОР МИНИМАЛЬНОЙ СМАЗКИ ВНУТРИ/СНАРУЖИ |
| ПОДГОТОВКА ДЛЯ СТОРОННЕЙ СИСТЕМЫ ЭЛЕКТРОСТАТИЧЕСКОГО ФИЛЬТРА |
| ЭЛЕКТРОСТАТИЧЕСКИЙ ФИЛЬТР 700М³/ЧАС |
Очистка зоны резания:
| ПИСТОЛЕТ ПОДАЧИ ДЛЯ ВОЗДУХА |
| ПИСТОЛЕТ ПОДАЧИ СОЖ |
Измерение:
| ИНФРАКРАСНЫЙ ПРИЕМНИК M & H 91.40 |
| 3D-ИНФРАКРАСНЫЙ ДАТЧИК M & H 25.50 |
| ЛАЗЕРНЫЙ СВЕТОВОЙ БАРЬЕР ACURA |
Другие опции:
| АВТОМАТИЧЕСКАЯ ДВЕРЬ |
| СПЕЦИАЛЬНАЯ ПОКРАСКА ДВЕРИ |
| ЗАЩИТНОЕ СТЕКЛО |
| СИСТЕМА БЫСТРОСЪЕМНОЙ ОСНАСТКИ ZERO CLAMPING SYSTEM 4 ТОЧКИ |
| ВЕРСИЯ СТАНКА С ПОДГОТОВКОЙ ДЛЯ АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ ВЫГРУЗКИ EL |
| ИНТЕРФЕЙС INDUMATIK LIGHT |
| ИНТЕРФЕЙС EROWA LEONARDO [ВЕРСИЯ СТАНКА] |
