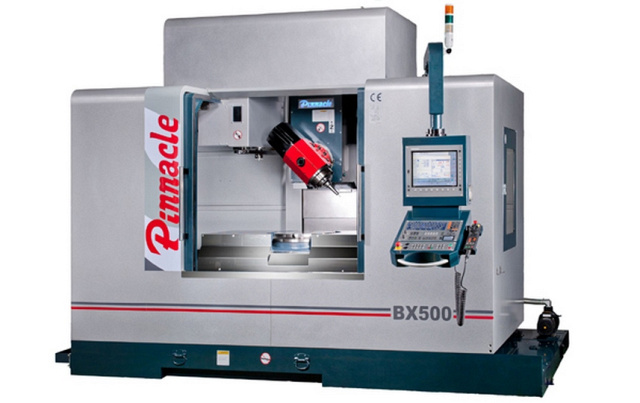

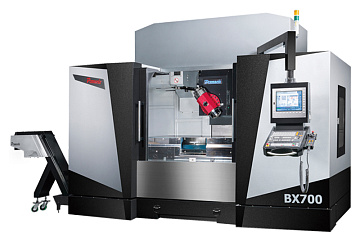

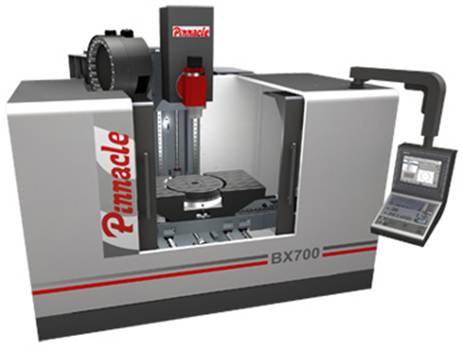

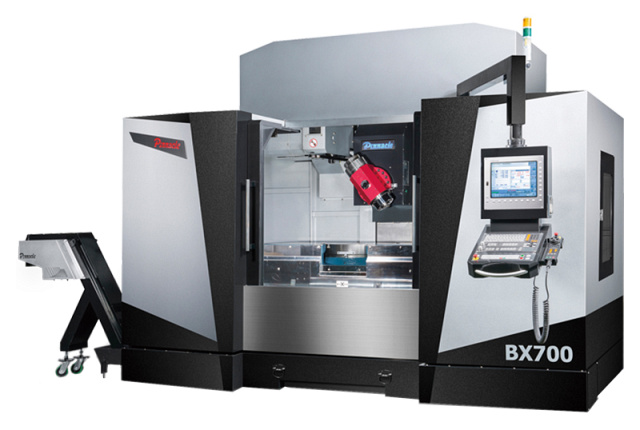

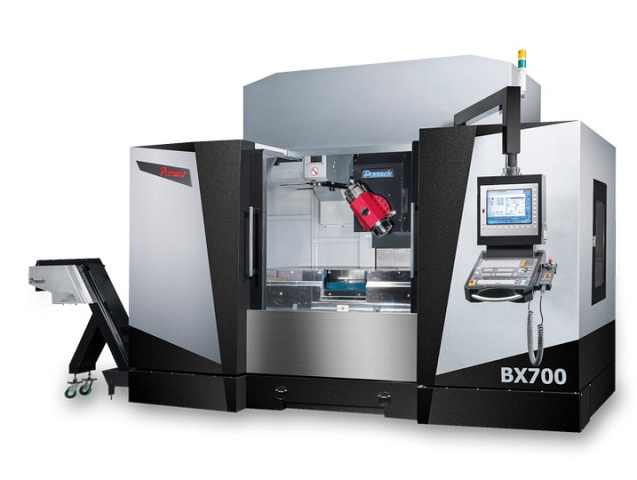

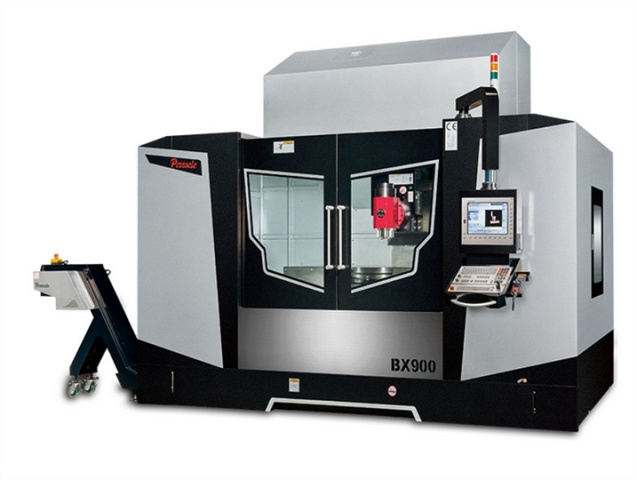

Фрезерные обрабатывающие центры Pinnacle BX

Фрезерные обрабатывающие центры Pinnacle BX

  • Производитель: Pinnacle

    Страна: Тайвань

  • Тип 5-ти осевой обработки: поворотная голова

    Размер рабочего стола: 1300 - 1500 мм

    Мощность: 15 - 19,4 кВт

    Вес: 7200 - 12 000 кг

Связь с ведущим специалистом 8 800 1000 111
Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Фрезерные обрабатывающие центры Pinnacle BX

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Фрезерные обрабатывающие центры Pinnacle BX

Подобрать аналог

Вы выбрали: Фрезерные обрабатывающие центры Pinnacle BX

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

5-осевые современные высокопроизводительные обрабатывающие центры серии BX предназначены для комплексной обработки сложных деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Чистовая обработка при 5-ти осевой фрезерной обработке позволяет обрабатывать детали самой сложной геометрии, например, лопатки турбин, насосов, а также полости картеров силовых агрегатов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической отрасли, приборостроении, а также во всех смежных областях.

Оборонная промышленность

Аэрокосмическая отрасль

Автомобилестроение

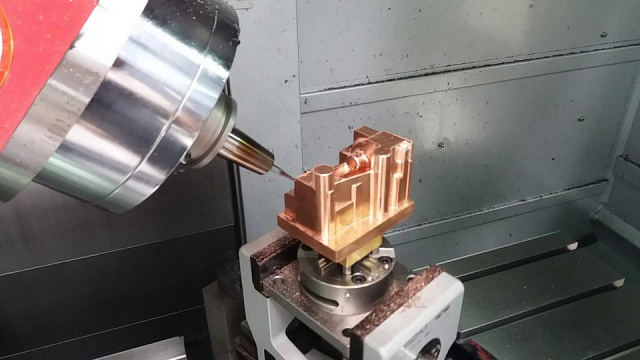

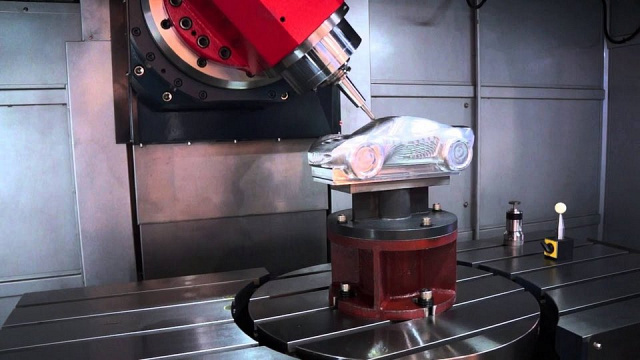

СХЕМЫ ОБРАБОТКИ:

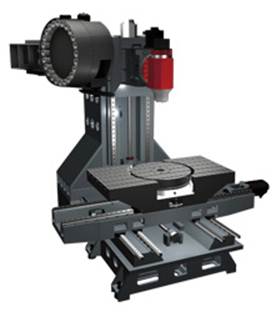

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПОВОРОТНЫЙ СТОЛ

Встроенный стационарный поворотный стол с прямым приводом от сервомоторов. За счет этого достигается высокая производительность.


ПОВОРОТНЫЙ ШПИНДЕЛЬ

  • Поворотная фрезерная голова- B-AXIS.
  • Встроенный шпиндель на 15 000 об/мин имеет угол поворота ± 120°.
B-ось поворотной головки сконструирована на основе двухзаходной червячной передачи, в зацеплении которой отсутствует холостой ход.

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН

Подвижный инструментальный магазин установлен на линейных направляющих. После смены инструмента он автоматически возвращается в исходное положение посредством гидравлического привода.

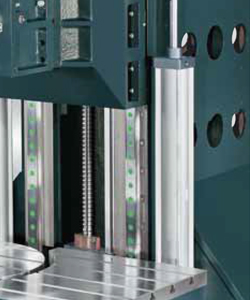

СИСТЕМА БАЛАНСИРОВКИ ШПИНДЕЛЯ

Пневматическая балансировка шпинделя осуществляется пневматическим цилиндром замкнутого типа. Циркуляция воздуха в цилиндре способствует быстрым и стабильным перемещениям по оси Z и гарантирует высокое качество обрабатываемой поверхности.

ПОДАЧА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЧЕРЕЗ ШВП

Подача охлаждающей жидкости по осям X, Y сводит к минимуму термические деформации и зазоры в ШВП, что в свою очередь благотворно сказывается на плавности перемещений при ускоренных подачах.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ

Станок оснащен самой распространенной системой ЧПУ(числовым программным управлением) HEIDENHAIN iTNC530 (Германия). Стойка с ЧПУ отображает состояние основных важных компонентов станка (максимальные обороты шпинделя и диапазон его скоростей; мощности электродвигателя для каждой из осей.

PLANE ФУНКЦИЯ

Функция PLANE упрощает описание наклонной плоскости обработки. Для каждого определения плоскости предоставляется свое динамическое изображение, которое можно просмотреть до выбора функции.

ДИНАМИЧЕСКИЙ КОНТРОЛЬ СТОЛКНОВЕНИЙ DCM

Контроль за столкновениями является функцией, облегчающей работу оператора и предотвращающей повреждения станка.

TCPM ФУНКЦИЯ (Tool Center Point Management)

Функция TCPM (Tool Center Point Management) системы iTNC 530 – обеспечивает оптимальный расчет движения инструмента и предотвращает повреждения контура.

ВОЗДУШНЫЙ ПИСТОЛЕТ И ПИСТОЛЕТ С СОЖ

Пистолет СОЖ и пистолет воздуха служит для быстрого удаления стружки и мусора из зоны резания.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Система смазки автоматически распределяет смазку по направляющим, ШВП и подшипникам.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

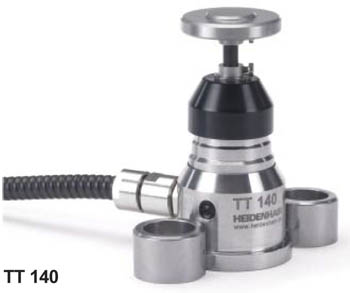

ЩУП ДЛЯ ИЗМЕРЕНИЯ ИНСТРУМЕНТА

TT 140 - трехмерный измерительный щуп для измерения и проверки инструмента с помощью которых определяются радиус и длина инструмента для неподвижного или вращающегося шпинделя

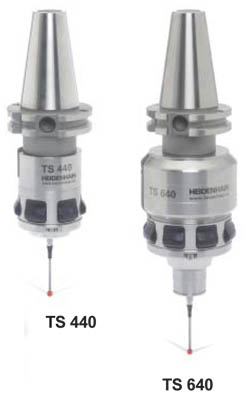

ИЗМЕРИТЕЛЬНЫЕ ЩУПЫ TS 220, TS 440, TS 444, TS 640 и TS 740

TS 640 и TS 740 – устройства для автоматической
выверки заготовок, определения координат точек привязки и
для измерений заготовки

СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА

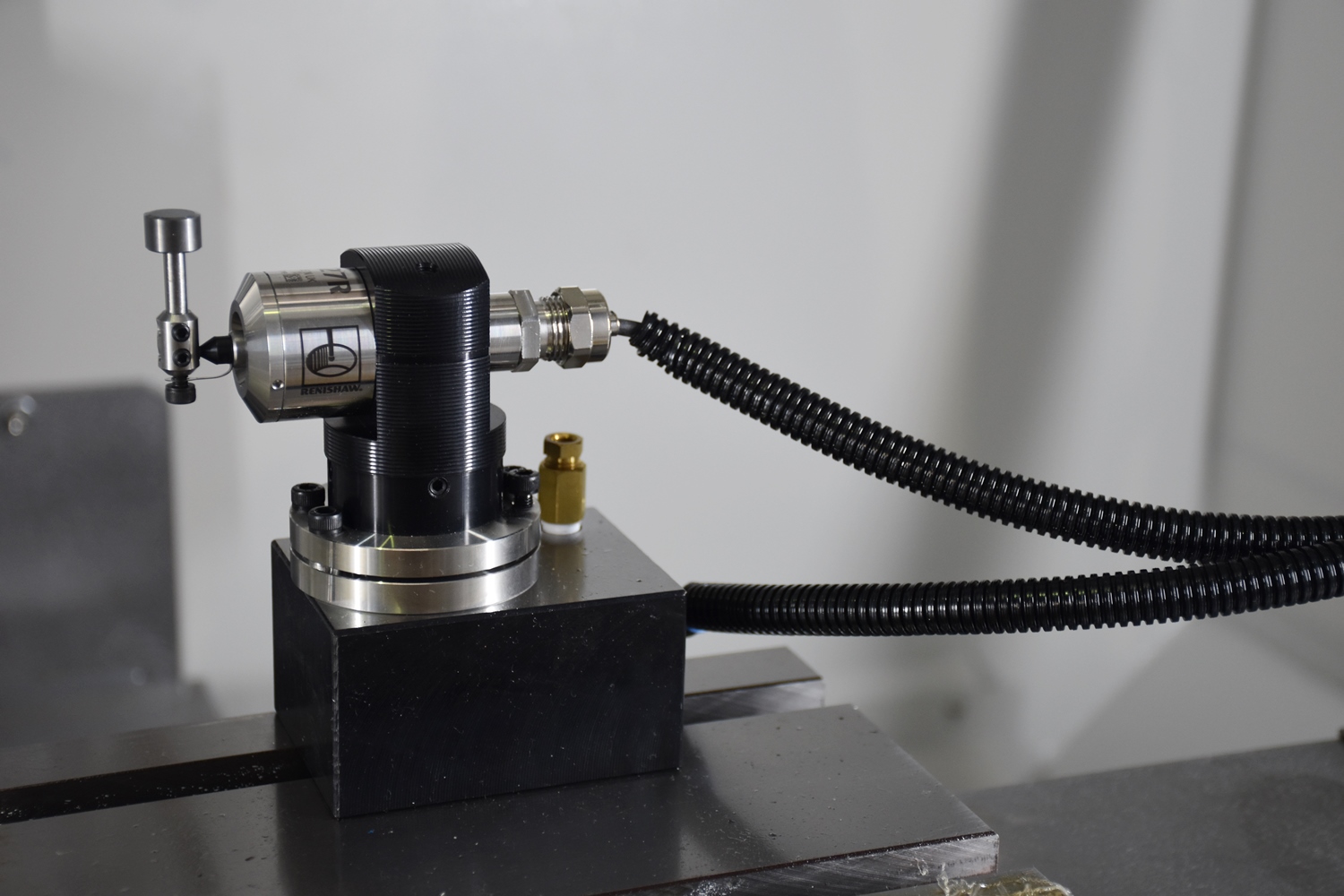

RENISHAW TS27R - cистема измерения инструмента позволяет измерить размер инструмента перед резанием и проверить наличие повреждений или поломки инструмента в процессе обработки на станке.

СИСТЕМА ИЗМЕРЕНИЯ ДЕТАЛИ

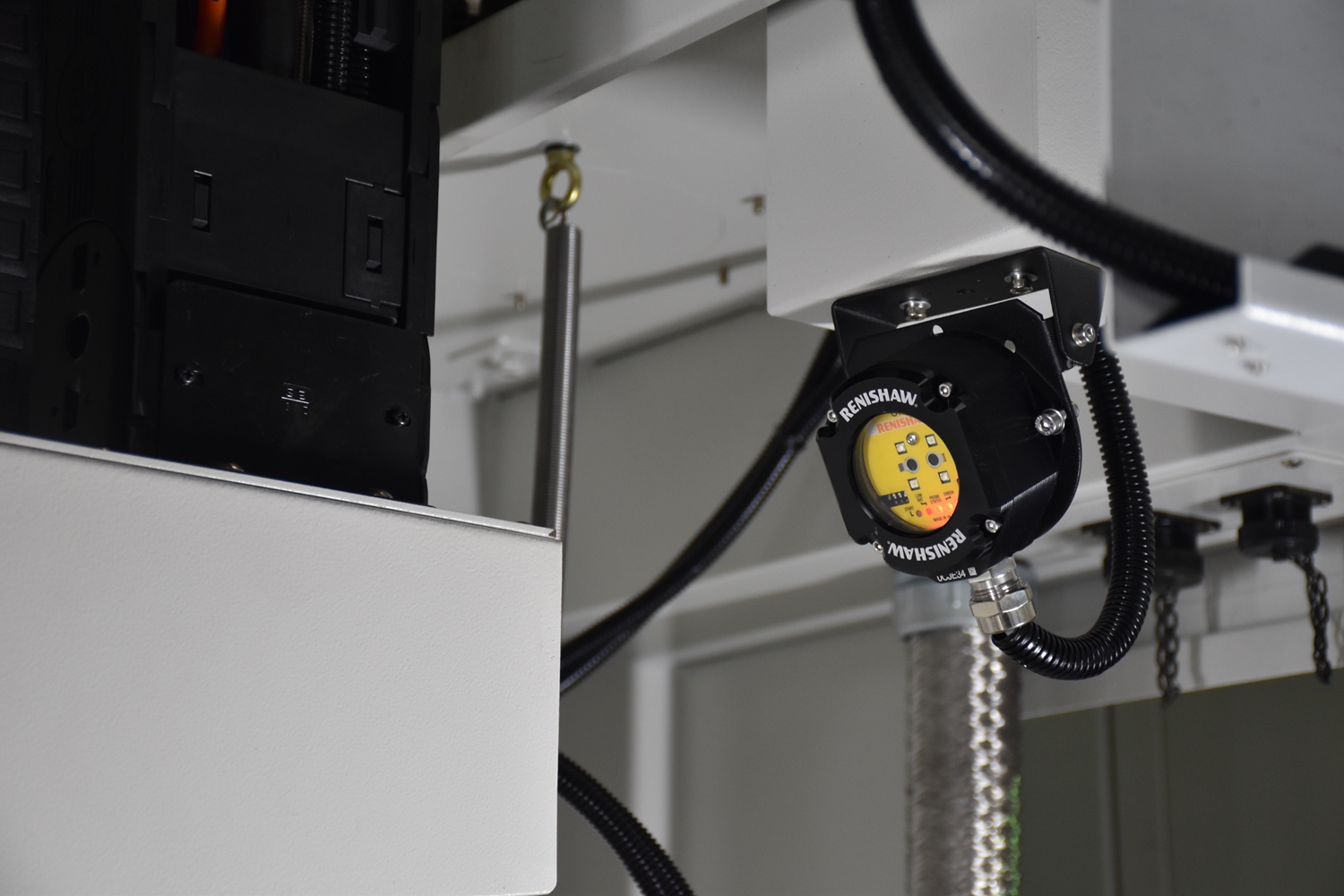

RENISHAW OMP60 - устройства измерения заготовки обеспечивает высокую точность базирования, сокращает время на установку и базирование детали. Позволяет установить деталь с привязкой к ЧПУ станка, произвести измерения размеров заготовки в процессе ее обработки и для контроля обработанных после переналадки станка деталей с автоматическим обновлением коррекции на инструмент

МАСЛООТДЕЛИТЕЛЬ

Маслоотделитель или сепаратор СОЖ служить для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ.

ОПТИЧЕСКИЕ ЛИНЕЙКИ

Оптические линейки HEIDENHIN  используются для повышения точности при проведении обработки. Высокая дискретность измерения сигнал передается через каждые 1 или 5 мкм перемещения в зависимости от дискретности линейки), что сводит к минимуму позиционную ошибку.

МАСЛЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ

Устройство охлаждения шпинделя обеспечивает равномерное распределение температур, а соответственно устойчивость к перегреву, предотвращая тепловые деформации.

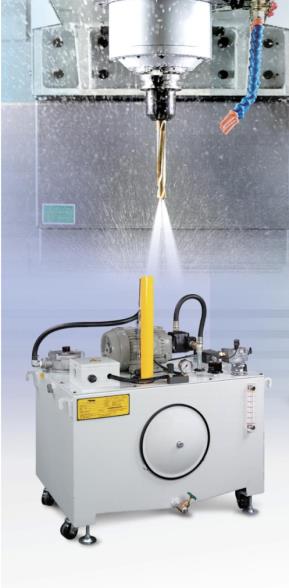

ПОДАЧА СОЖ ЧЕРЕЗ ШПИНДЕЛЬ

Подача СОЖ через шпиндель 20, 30, 70 bar обеспечивает непосредственное охлаждение обрабатываемой заготовки, что может значительно увеличить срок службы инструмента и увеличить мощность обработки.

ПРОВЕРКА И ОПТИМИЗАЦИЯ ТОЧНОСТИ СТАНКА

Функция ЧПУ KinematicsOpt является важным элементом, который помогает реализовать высокие требования к точности. При вызове щупа HEIDENHAIN автоматически измеряется все круговые оси станка.

Модель
BX300
BX500
BX700
BX700DD
BX900
Стол

Диаметр заготовки, обрабатываемой на 5-ти осевом столе, мм

300
500
700
700
900

Перемещение по оси X, мм

1300
1300
1400
1400
1500

Перемещение по оси Y, мм

610
610
710
710
900

Перемещение по оси Z, мм

Вертикальное фрезерование 610  Горизонтальное фрезерование 760
Вертикальное фрезерование 610  Горизонтальное фрезерование 760
Вертикальное фрезерование 680  Горизонтальное фрезерование 810
Вертикальное фрезерование 680  Горизонтальное фрезерование 810
Вертикальное фрезерование 680  Горизонтальное фрезерование 810

Максимальная нагрузка на стол, кг

850
850
1200
1200
1500

Расстояние от шпинделя до поверхности стола (вертикальное положение), мм

110 ~ 720
110 ~ 720
110 ~ 790
110 ~ 790
110 ~ 790

Расстояние от шпинделя до поверхности стола (горизонтальное положение), мм

205 ~ 965
205 ~ 965
220 ~ 1030
220 ~ 1030
220 ~ 1030

T-пазы (Ширина x Дистанция x Кол-во), мм

18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
Встроенный шпиндель

Конус шпинделя

DIN40
DIN40
DIN40
DIN40
DIN40

Внутренний диаметр подшипника, мм

Ø70
Ø70
Ø70
Ø70
Ø70

Расстояние от оси шпинделя до колонны, мм

675
675
760
760
760

Частота вращения шпинделя, об/мин

15 000
15 000
15 000
15 000
15 000

Сила тяги, кг

800 ± 100
800 ± 100
900 ± 100
900 ± 100
900 ± 100

Мощность главного двигателя, пост./30 мин., кВт

15 / 18
15 / 18
15 / 19,4
15 / 19,4
15 / 19,4

Тип двигателя

INDRAMAT

1MB 160F-4B

INDRAMAT

1MB 160F-4B

E+A

mW16/17-8

E+A

mW16/17-8

E+A

mW16/17-8

Крутящий момент, пост./максимальный, Нм

48 / 120
48 / 120
71,6 / 173
71,6 / 173
71,6 / 173
Поворотная голова

Тип привода

Червячная передача
Червячная передача
Червячная передача
Прямой привод
Прямой привод

Передаточное отношение

1 : 72
1 : 72
1 : 120
-
-

Угол поворота, град.

± 120°
± 120°
± 120°
± 120°
± 120°

Максимальная скорость поворота, об/мин

25
25
16,6
50
50

Минимальный инкремент

0,001
0,001
0,001
0,001
0,001

Усилие зажима, Нм

1157
1157
1765
2950
2950

Рабочий крутящий момент, Нм

764
764
765
689
689
Поворотный стол

Тип привода

Встроенный
Встроенный
Встроенный
Встроенный
Встроенный

Тип

Прямой привод
Прямой привод
Прямой привод
Прямой привод
Прямой привод

Диаметр стола, мм

Ø500
Ø500
Ø630
Ø630
Ø630

Диаметр отверстия в столе, мм

Ø50
Ø50
Ø60
Ø60
Ø60

Частота вращения стола, об/мин

50
50
50
50
50

Минимальный поворот, град.

0,001
0,001
0,001
0,001
0,001

Максимальная нагрузка на стол, кг

500
500
1000
1000
1000
Сервоприводы по осям

Быстрые перемещения по оси X, м/мин

36
36
36
36
36

Быстрые перемещения по оси Y, м/мин

36
36
36
36
36

Быстрые перемещения по оси Z, м/мин

24
24
24
24
24

Скорость подачи (X/Y/Z), мм/мин

10 000
10 000
10 000
10 000
10 000

Номинальный крутящий момент (X/Y/Z), м/Нм

11 / 11 / 11
11 / 11 / 11
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1

B-ось, крутящий момент, Нм

11
11
11
689
689

C-ось, крутящий момент, Нм

315
315
533
533
533
Автоматическая смена инструмента

ATC тип

Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый

CAM тип

Манипулятор
Манипулятор
Манипулятор
Манипулятор
Манипулятор

Выбор инструмента (в 2-х направлениях)

Произвольный
Произвольный
Произвольный
Произвольный
Произвольный

Емкость магазина, шт.

24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)

Макс. диаметр инструмента, мм

Ø90 (Ø75)
Ø90 (Ø75)
Ø90 (Ø75)
Ø90 (Ø75)
Ø90 (Ø75)

Макс. длина инструмента, мм

250
250
250
250
250

Вес инструмента, кг

8
8
8
8
8
Точностные характеристики

Точность позиционирования по осям X, Y, Z, мм

0,005
0,005
0,005
0,005
0,005

B и C оси, поворот, сек

15" / 10"
15" / 10"
15" / 10"
10" / 10"
10" / 10"

Повторяемость по осям X, Y, Z, мм

0,003
0,003
0,003
0,003
0,003

B и C оси, поворот, сек

10" / 8"
10" / 8"
10" / 8"
4" / 8"
4" / 8"
Прочее

Давление воздуха, кг/см²

6
6
6
6
6

Вольтаж

380
380
380
380
380

Мощность, кВА

40
40
40
40
40

Объем бака СОЖ, л

300
300
450
450
450

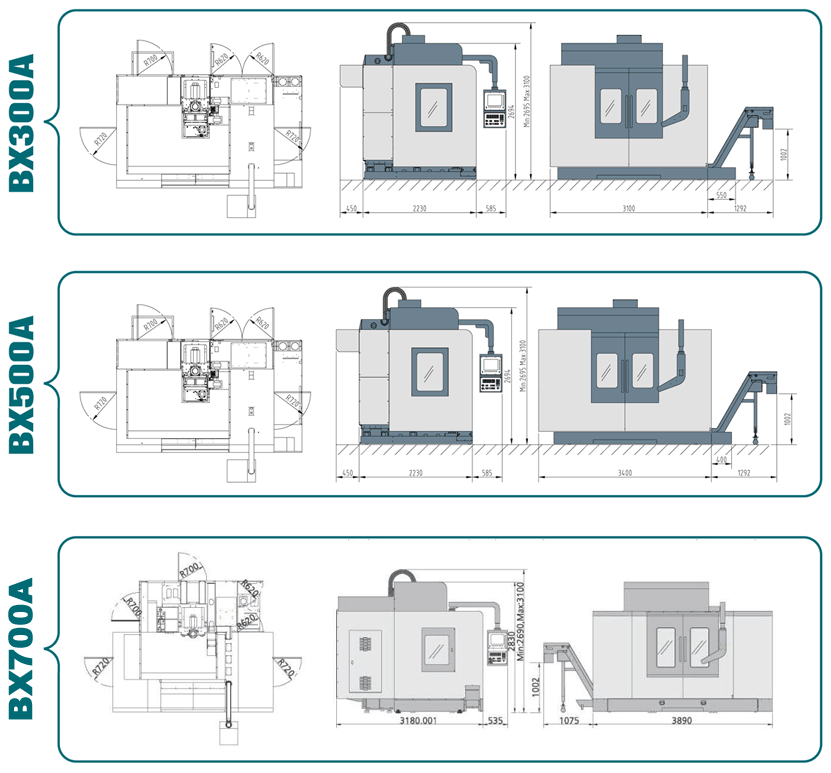

Габаритные размеры:

Длина, мм

3400
3400
3890
3890
3890

Ширина, мм

2230
2230
3180
3180
3180

Высота, мм

3100
3100
3200
3200
3200

Вес, кг

7200
7200
12 000
12 000
12 000
Габариты в упаковке:

Длина, мм

3450
3450
3230
3230
3230

Ширина, мм

2300
2300
2300
2300
2300

Высота, мм

2550
2550
2560
2560
2560
