Тип 5-ти осевой обработки: поворотная голова + ось С на столе
Размер рабочего стола: Ø 630 - 1050 мм
Мощность: 34 - 58 кВт
Вес: 15 000 - 21 000 кг
- Русскоязычная система ЧПУ H-CNC
- Инструментальный магазин 40 позиций

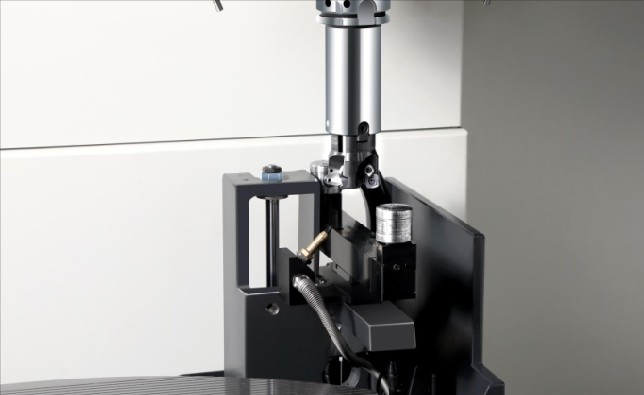

- Система измерения инструмента Rensishaw NC4F230

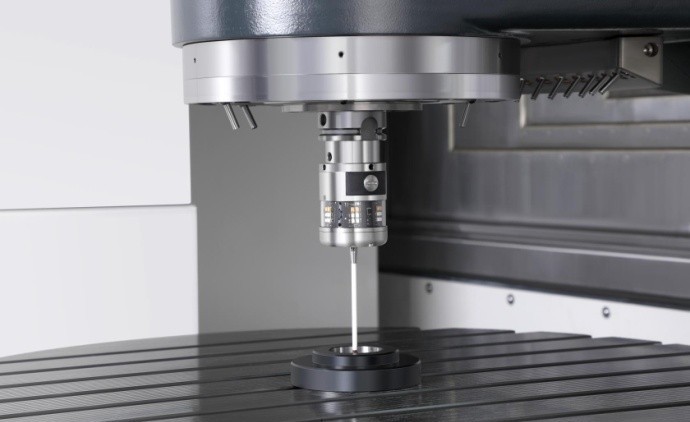

- Система измерения детали Rensishaw OMP60

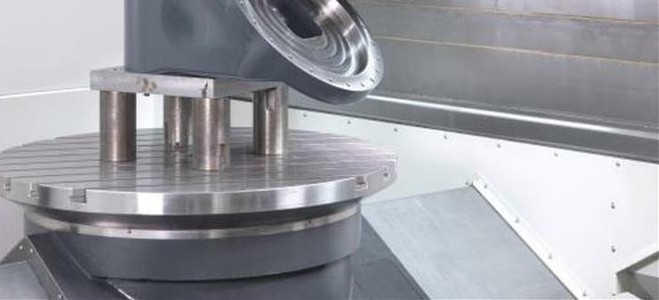

- Прямой привод поворотного стола (ось С)

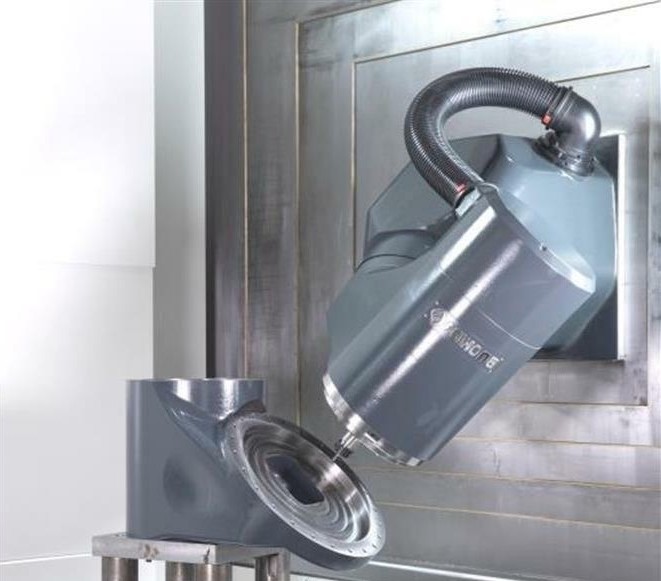

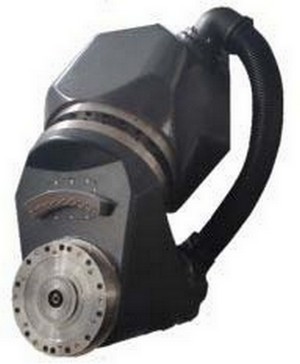

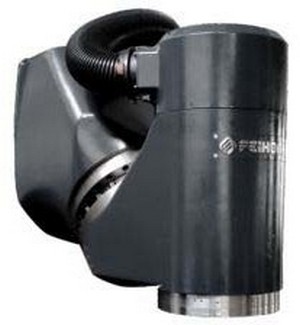

- Прямой привод поворотной фрезерной головы (ось В)
- Токарная планшайба

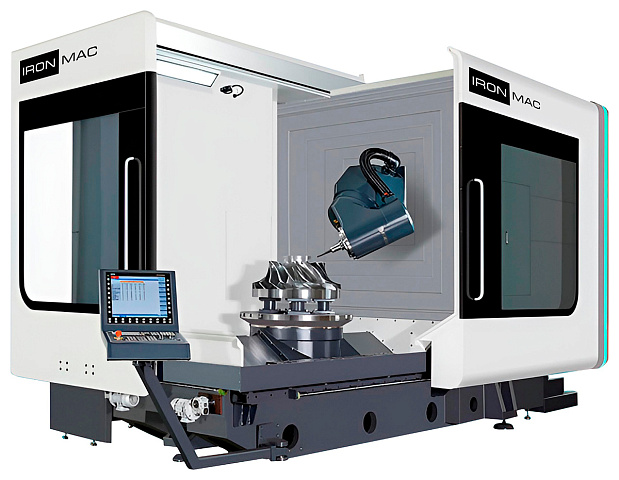

Станки IRONMAC IMU-5X серии C применяются для изготовления широкого спектра промышленных деталей, требующих обработки по 3 - 5 осям. Каждая деталь, изготовленная на станке серии C, становится эталонной своей отрасли*.

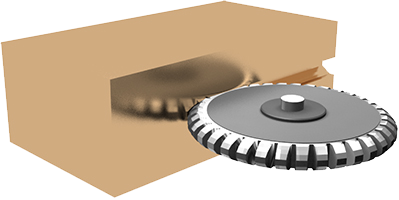

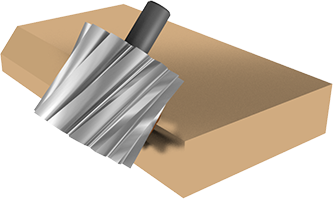

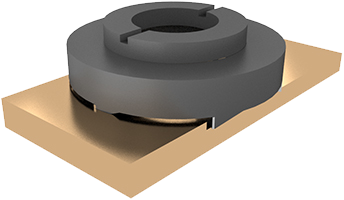

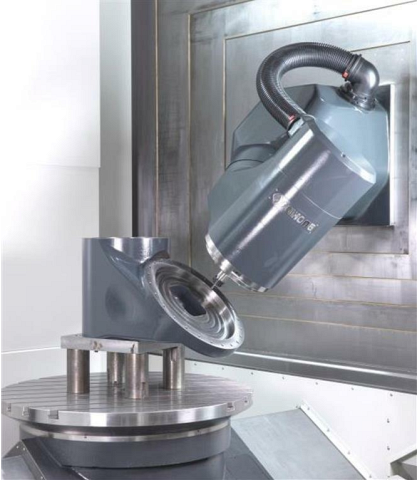

На станках IRONMAC IMU-5X серии C можно производить одновременную 5-осевую обработку, высокодинамичное скоростное фрезерование, совмещение токарной и фрезерной обработки, высокомоментное силовое фрезерование.
Фрезерные обрабатывающие центры IRONMAC IMU-5X серии C используются для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции:
- инструментов и пресс-форм;
- оснастки для производства пластика;
- деталей аэрокосмической промышленности;
- автокомпонентов.
Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч.

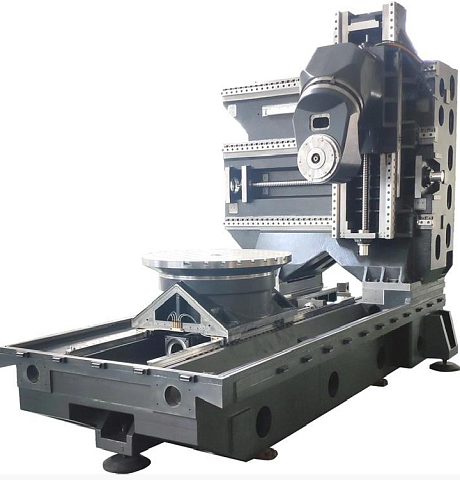

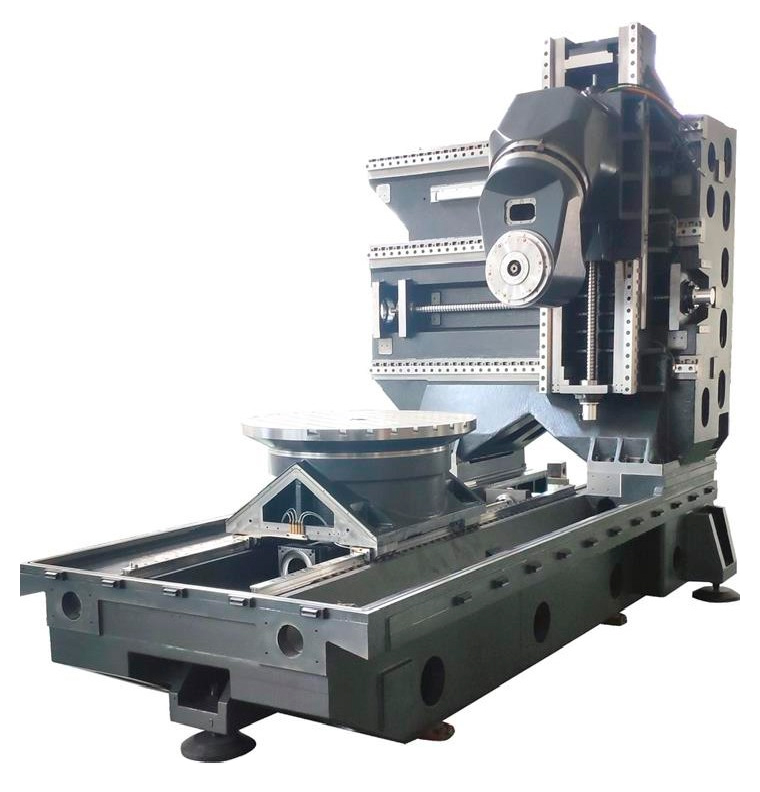

Портальная конструкцая L-образного типа, которая повышает жесткость станка и точность обработки.
В сравнении с классической портальной конструкцией, L-образный портал обеспечивает существенно лучший доступ (даже с боковой стороны) наряду с расширенными диапазоном перемещения и бОльшей рабочей зоной - все это реализовано в станке, который занимает оптимальную площадь.

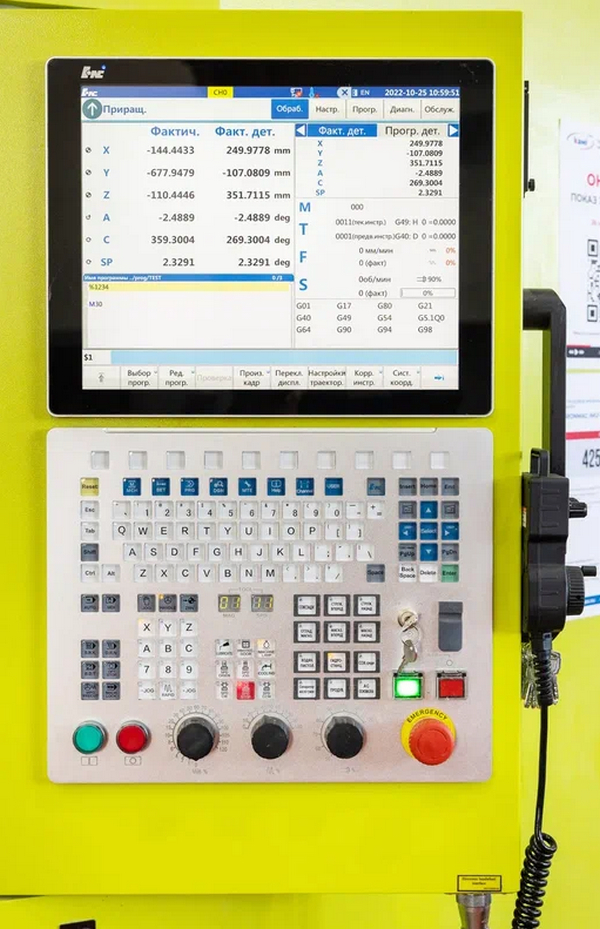

- 5 - 32 оси управления;
- 17-дюймовый цветной сенсорный ЖК-экран (опционально);
- Внешний модуль ПЛК и ввода-вывода;
- Поддержка NCUC, Ethercat;
- 5 одновременно управляемых осей;
- 5-осевая функция RTCP;
- Автоматическая калибровка по 5 осям;
- Поддержка двухканального управления (опционально).
- Материал: панель из алюминиевого сплава
- Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280x1024
- Сплайн-интерполяция
- Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей
- Процессор: i7-5550U CORE двухъядерный 2,0 ГГц
- Видеокарта: Intel HD Graphics 5500
- USB: 8 USB, 4 USB3.0 и 4 USB 2.0
- Жесткий диск: 128G
- Системная память: 8G, максимальное расширение до 16G
- Сеть: 2 порта LAN
Возможно работать на CAM системе NX Siemens Software, после постобработки в специальной программе от HUAZHONG можно переносить в ЧПУ. Кроме NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut. Inventor CAM и Pro/ENGINEER пока не поддерживаются, но возможна их поддержка в будущем.
- Система ЧПУ: HNC 848D
- Сервомотор: HNC
- Подшипники: NSK
- X, Y, Z ШВП: THK
- X, Y, Z направляющие: THK
- Привод: CTB
- Угловой энкодер: Yu Heng
- Подшипники поворотного стола: Hongyuan

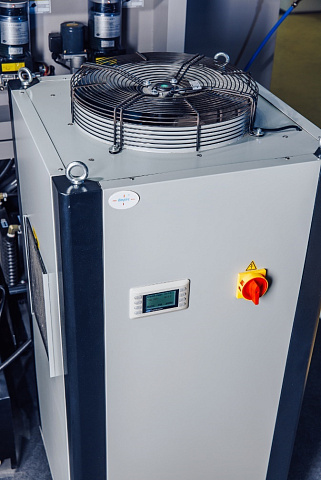

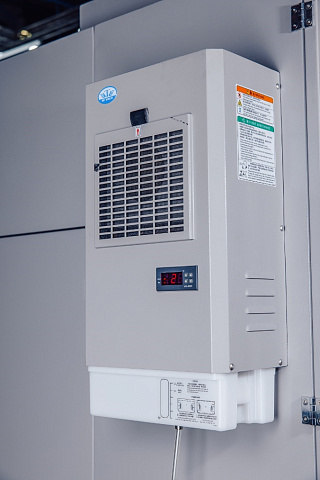

- Охлаждение масла: Tongfei
- Система смазки: Liubian
- Пневматическая система: AirTAC
- Электрика: LS, etc
- Стружкоуборочный конвейер: Китай
