Производитель: SPECTR
Страна:
Тайвань
Частота вращения шпинделя: 40 - 6000 об/мин
Кол-во управляемых осей: 3 - 5
Макс. Ø обрабатываемого прутка: 42 - 60 мм
Вес: 3600 - 4500 кг
От 224 277 Br
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:

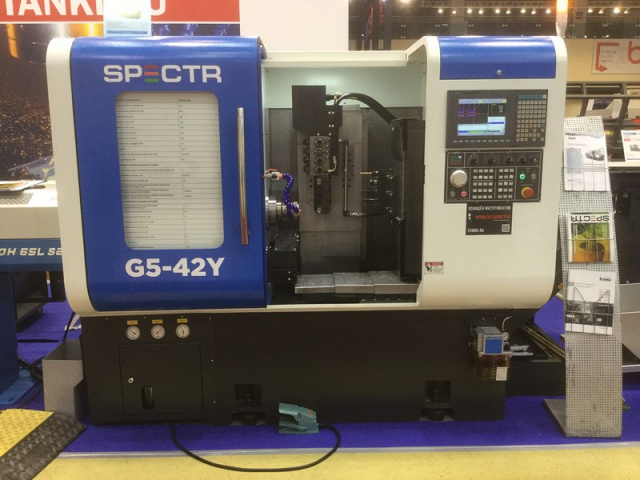

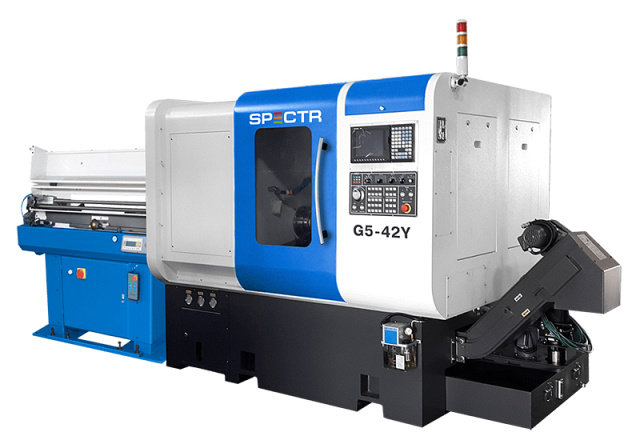

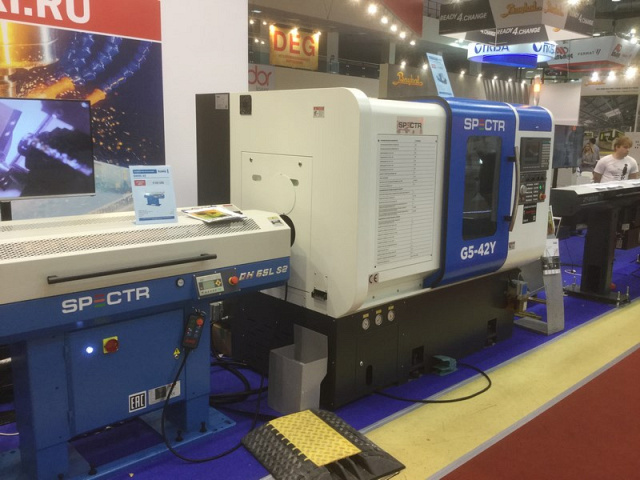

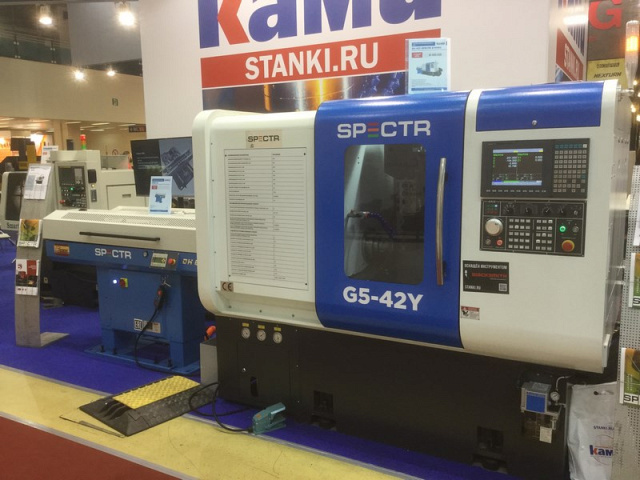

Токарно-фрезерные центры SPECTR серии G5-Y предназначены для изготовления в автоматическом цикле сложных деталей из стали в том числе нержавеющей, меди, латуни и других материалов с диаметром обточки до 130 мм, диаметром прутка от 42 мм до 60 мм и длиной обработки до 160 мм.
На станке производятся сложные операции:
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли своё применение в автомобилестроении, приборостроении, производстве комплектующих для гидравлических и пневматических систем и др. производствах.

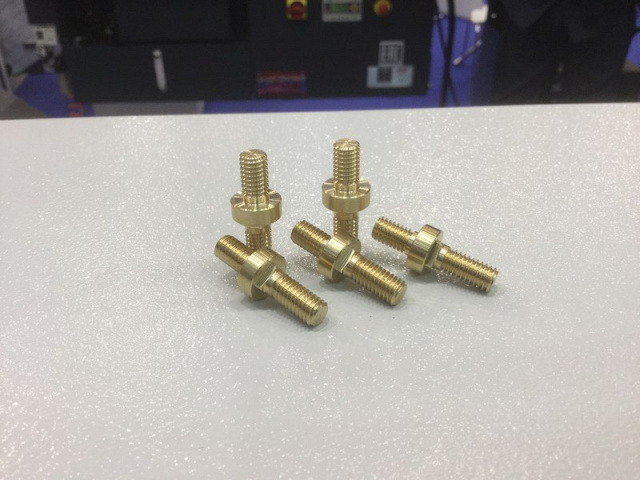

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
|
|
Фитинги из стали используемые в нефтеперерабатывающей промышленности. |
|
|

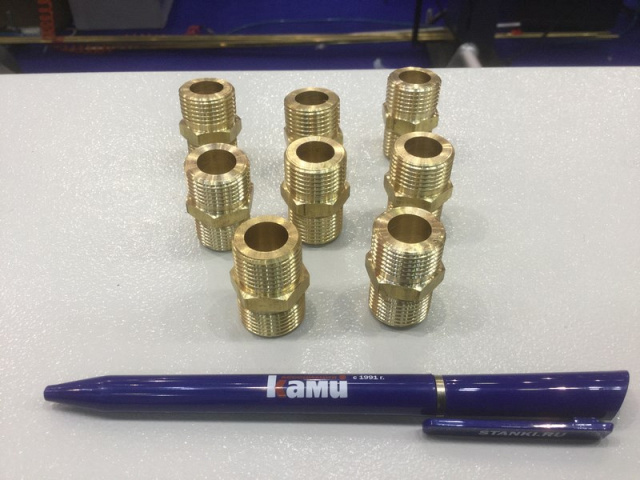

Резьбовые фитинги используются в основном для газовых труб и труб водоснабжения. |
|
|
Соединительные элементы из стали используемые в пищевой промышленности. |
CХЕМЫ ОБРАБОТКИ:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
КОСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
СТАНИНА Рационально спроектированная станина с инструментальными суппортами. Позволяет осуществлять много осевую обработку одновременно несколькими инструментами. Наличие демпфирующих элементов из минерального камня улучшает антивибрационную стойкость и позволяет получать в процессе обработки детали с высоким классом чистоты поверхности. |
|
ШПИНДЕЛЬ На станке применяется высокоточный жесткий шпиндель, специально разработанный для высокоскоростного точения, а именно до 6000 об/мин. Шпиндель имеет полноценную С-ось. Используются прецизионные подшипники класса Р4, предоставляя высокую осевую тяговую способность. Это обеспечивает повышенную точность при проведении ответственных резов. |
|

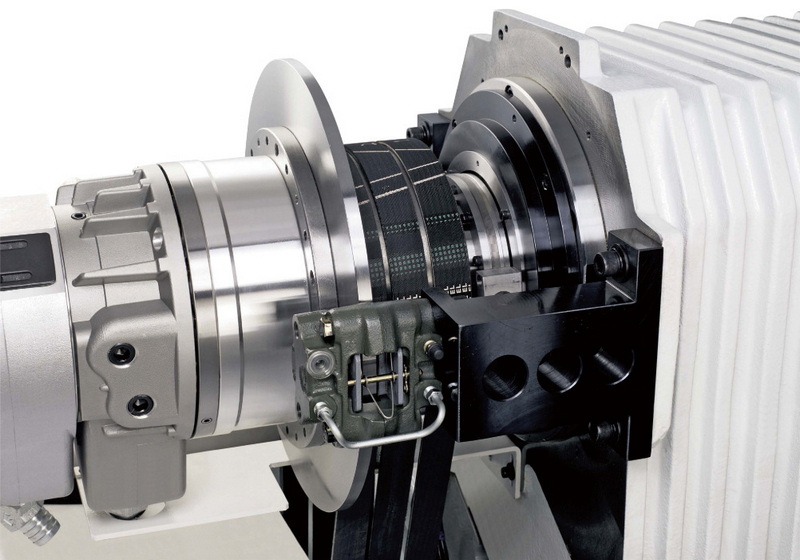

ТОРМОЗ ШПИНДЕЛЯ Гидравлический тормоз шпинделя способен обеспечить плавное движение по оси С - для обработки с небольшим торможением. Тормоз на шпинделе поглощает всю вибрацию при проведении сложных фрезерных работ и тем самым обеспечивает стабильную точность на всём цикле обработки детали.
|
|

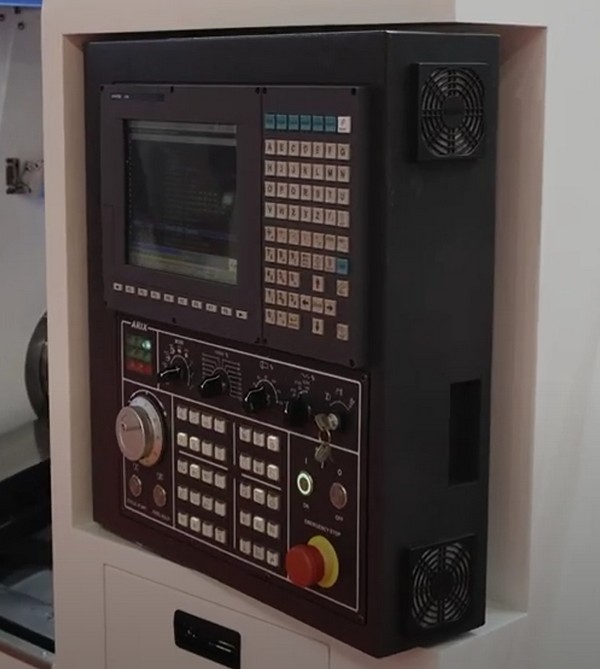

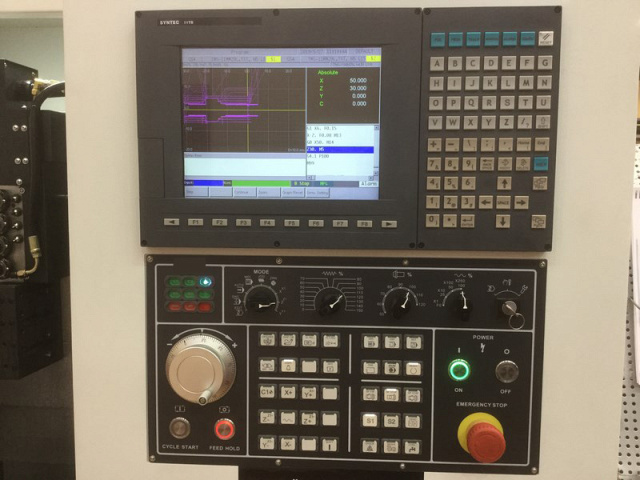

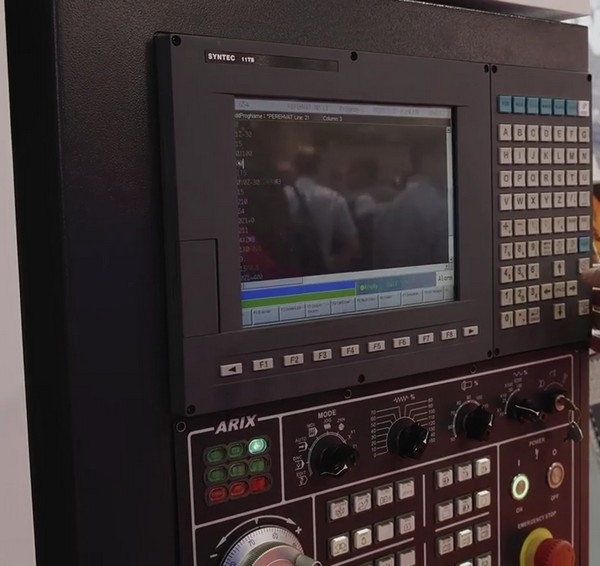

ЧПУ SYNTEC Стойка управления Syntec — это полноценный административный центр, который дает возможность управлять станком без подключения к персональному компьютеру. Это полный аналог системы Fanuc. При этом данная система наиболее проста в освоении и дальнейшем управлении. Преимущества Syntec:
|
|

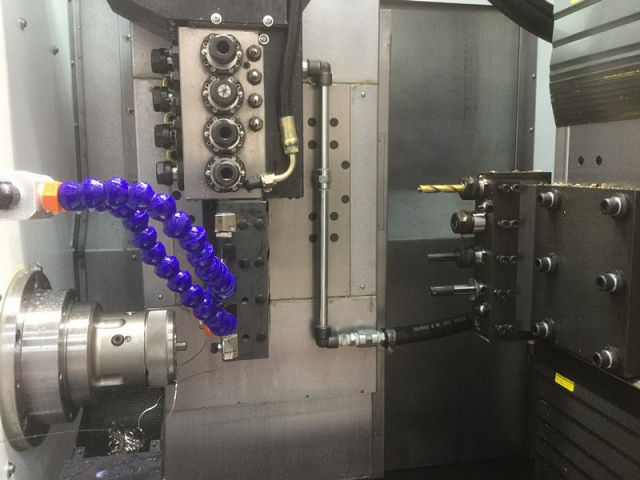

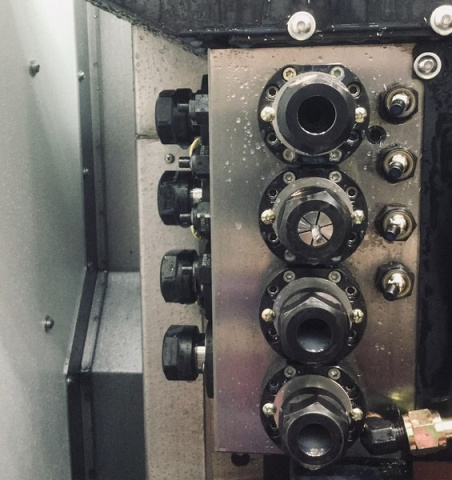

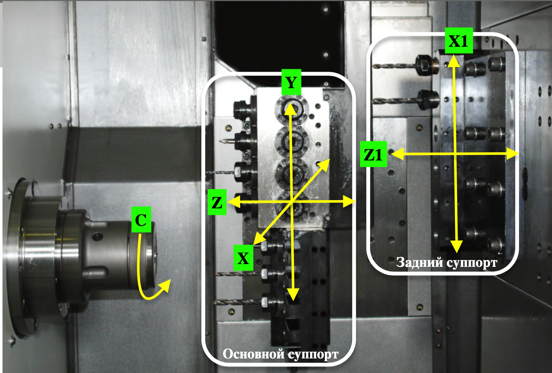

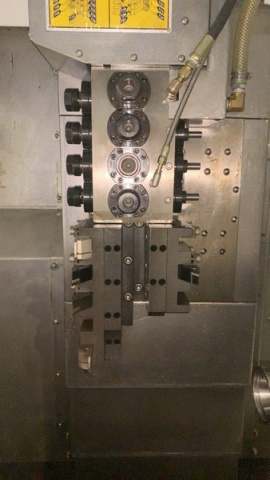

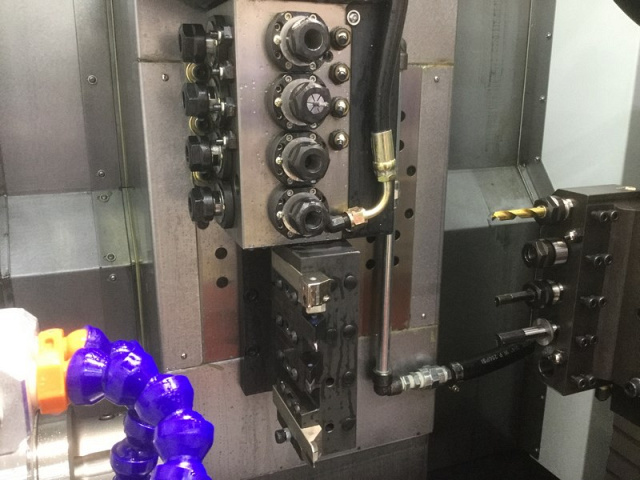

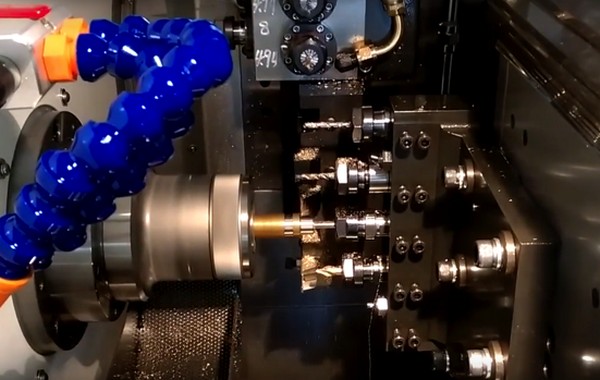

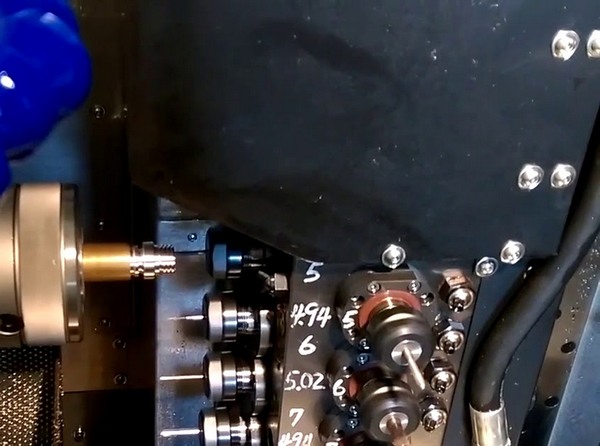

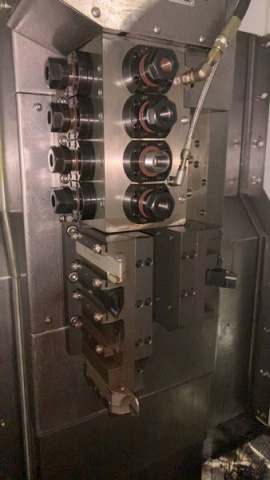

ОСНОВНОЙ ПОДВИЖНЫЙ ИНСТРУМЕНТАЛЬНЫЙ СУППОРТ G5-42Y На станке установлен подвижный инструментальный суппорт, который перемещается по линейной траверсе по осям Z*X*Y. На суппорте установлены 4 осевых и 4 радиальных приводных инструмента для фрезерования. Также блок для фиксированного инструмента, 5-ти резцов для точения и 4-х инструментов для расточки. Для сокращения цикла обработки, синхронно возможно фрезеровать, точить, сверлить и производить другие операции. Это позволяет быстро менять инструмент и уменьшать «холостое» время при обработке до 40%. |
|

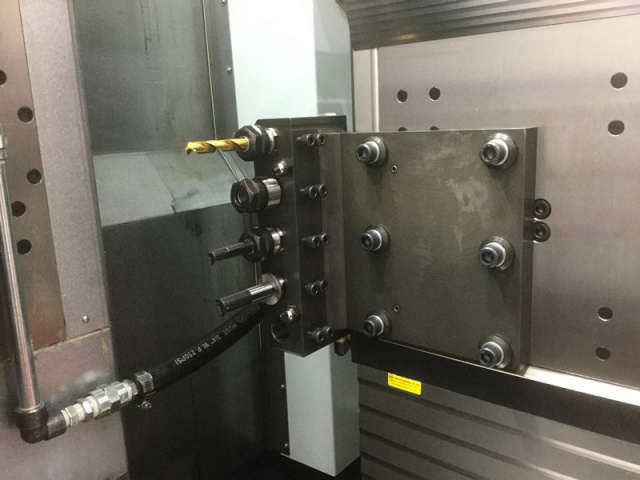

ЗАДНИЙ ИНСТРУМЕНТАЛЬНЫЙ СУППОРТ G5-42Y Задний инструментальный суппорт предназначен как для установки расточного инструмента, так и крепления вращающегося центра для фиксации при обработке длинных заготовок и используется как задняя бабка. В линейке есть модификация станка с полноценным противошпинделем. |
|

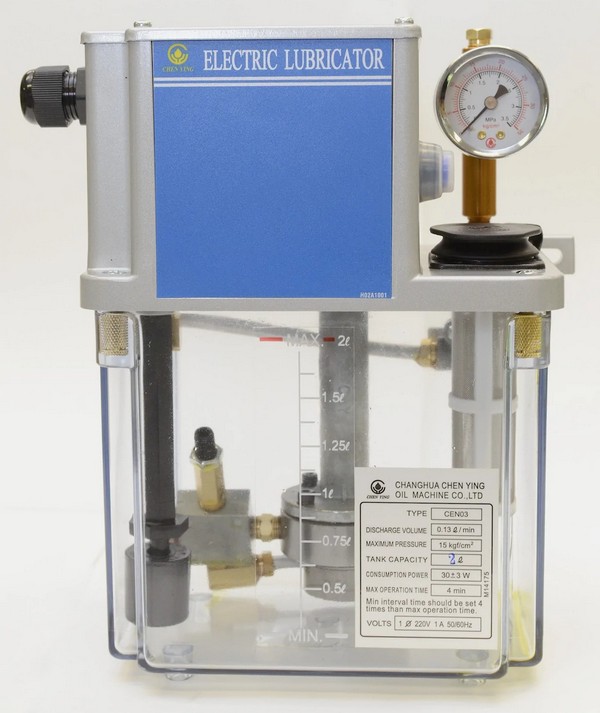

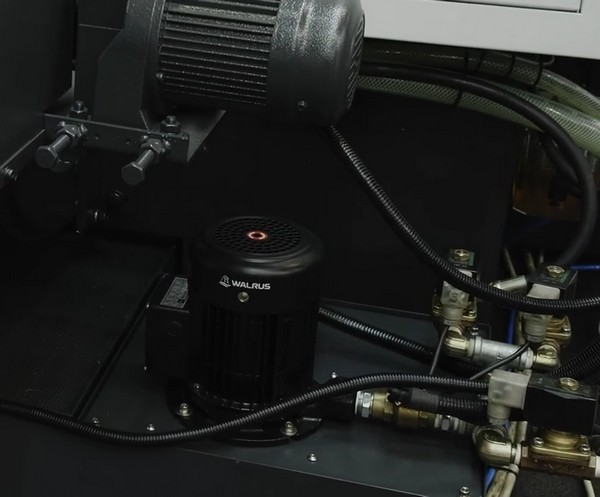

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматическая система обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска по таймеру или заданному интервалу времени. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|

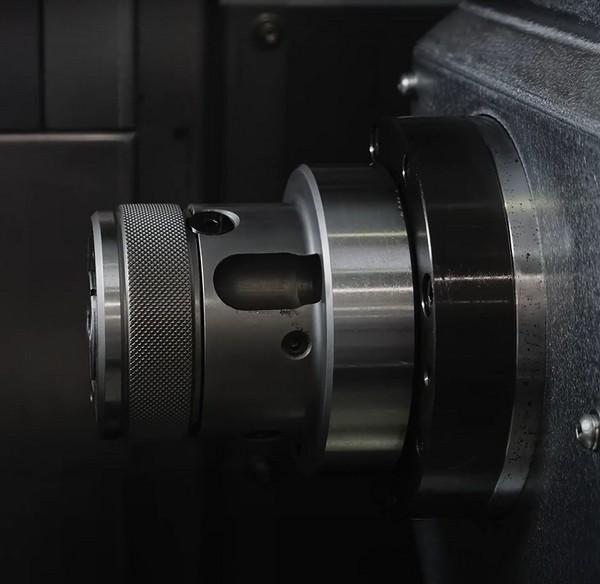

КРЕПЛЕНИЕ ЗАГОТОВКИ Гидравлический цанговый патрон предназначен для эффективного зажима заготовок при обработке небольших деталей на высоких оборотах. Зажим-разжим управляется с помощью ножной педали. Преимуществом является то, что конструкция такого патрона обеспечивает достаточное усилие зажима даже при небольшом значении крутящего момента, фиксация детали происходит в процессе обработки. |
|

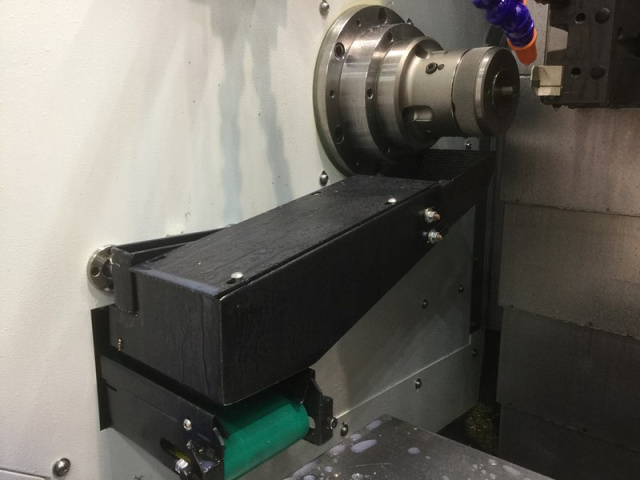

УЛОВИТЕЛЬ ГОТОВЫХ ДЕТАЛЕЙ В стандартной комплектации установлен уловитель готовых деталей. Позволяет принимать детали из зоны обработки в автоматическом цикле. Делает весь процесс обработки безостановочным. |
|
КОНВЕЙЕР УДАЛЕНИЯ СТРУЖКИ В стандартной комплектации на станок устанавливается конвейер для удаления стружки, ленточного типа, который позволяет работать на станке без остановок на обслуживание и поддерживать рабочую зону станка без загромождения стружкой. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
СИСТЕМА ЧПУ Станок может оснащаться стойками ЧПУ:
|
||||||||||||
|

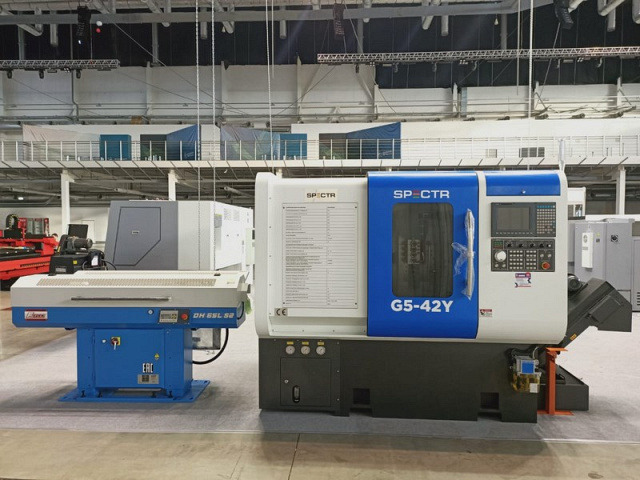

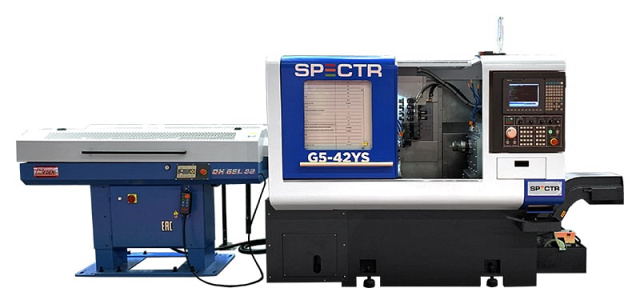

АВТОПОДАТЧИК ПРУТКА Предназначен для подачи прутка непосредственно зону резания и обеспечивает работу станка в автоматическом режиме. Основные технические характеристики DH-65/65L:
|
||||||||||||
|
МАСЛООТДЕЛИТЕЛЬ (СЕПАРАТОР СОЖ) Маслоотделитель или сепаратор СОЖ служит для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ. |
Модель |
G5-42Y стандарт |
G3-42Y без заднего суппорта |

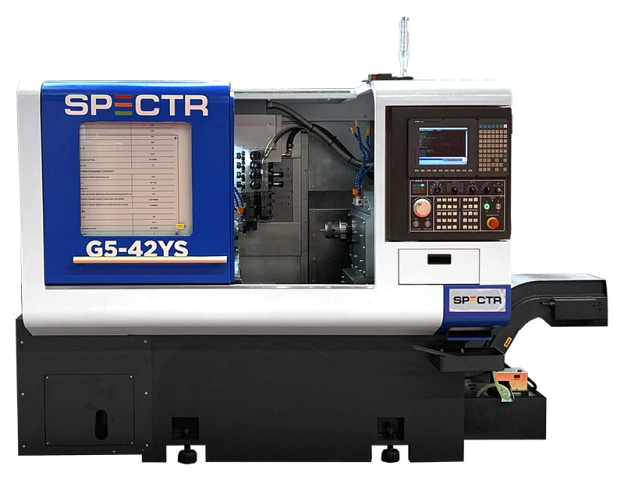

G5-42YS +противо-шпиндель |
G5-60YS +противо-шпиндель |
Параметры обработки | ||||
Максимальный диаметр точения, мм | 130 | 130 | 130 | 130 |
Максимальная длина обработки, мм | 160 | 160 | 160 | 150 |
Перемещение по оси Х, мм | 225 | 225 | 225 | 225 |
Перемещение по оси Z, мм | 235 | 235 | 235 | 235 |
Перемещение по оси Y, мм | 385 | 385 | 385 | 385 |
Перемещение по оси X1, мм | 440 | - | - | - |
Перемещение по оси Z1, мм | 350 | - | 350 | 350 |
Шпиндель | ||||
Диаметр отверстия шпинделя (об пруток), мм | 42 | 42 | 42 | 60 |
Конус шпинделя | A2-5 | A2-5 | A2-5 | A2-6 |
Диапазон частот вращения шпинделя, об/мин | 40 - 6000 | 40 - 6000 | 40 - 6000 | 40 - 4000 |
Мощность шпинделя, кВт | 7,5 | 7,5 | 7,5 | 11 |
Основной инструментальный суппорт | ||||
Число инструментальных позиций для точения (под резец), шт. | 5 | 5 | 8 | 8 |
Размер инструмента (резец), мм | 20*20 | 20*20 | 20*20 | 20*20 |
Размер инструмента (расточной), мм | 25 | 25 | 25 | 25 |
Число инструментальных позиций для осевой обработки (под расточной инструмент), шт. | 4 | 4 | 7 | 7 |
Число приводных инструментальных позиций (осевых) / серия цанги для зажима инструмента | 4 / (ER20) | 4 / (ER20) | 5 / (ER20) | 5 / (ER20) |
Число приводных инструментальных позиций (радиальных) / серия цанги для зажима инструмента | 4 / (ER20) | 4 / (ER20) | 5 / (ER20) | 5 / (ER20) |
Мощность привода инструмента, кВт | 2 | 2 | 2 | 2 |
Противошпиндель | ||||
Диаметр отверстия шпинделя, мм | - | - | 30 | 39 |
Конус шпинделя | - | - | A2-4 | A2-5 |
Диапазон частот вращения шпинделя, об/мин | - | - | 40 - 3000 | 40 - 3000 |
Мощность противо-шпинделя, кВт | 3 | 3 | ||
Задний инструментальный суппорт | ||||
Число инструментов для осевой обработки (под расточной инструмент), шт. | 5 | - | - | - |
Диаметр расточного инструмента, мм | 25 | - | - | - |
Габаритные размеры: | ||||
Длина, мм | 2500 | 2500 | 2500 | 2500 |
Ширина, мм | 1900 | 1900 | 1900 | 1900 |
Высота, мм | 1800 | 1800 | 1800 | 1800 |
Вес станка, кг | 3600 | 3600 | 3700 | 4500 |
