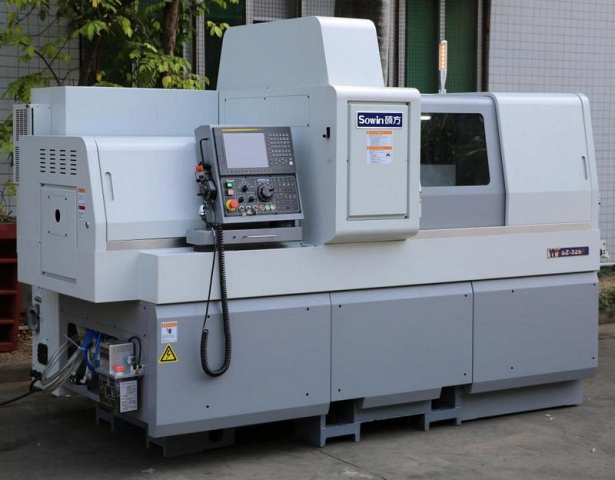

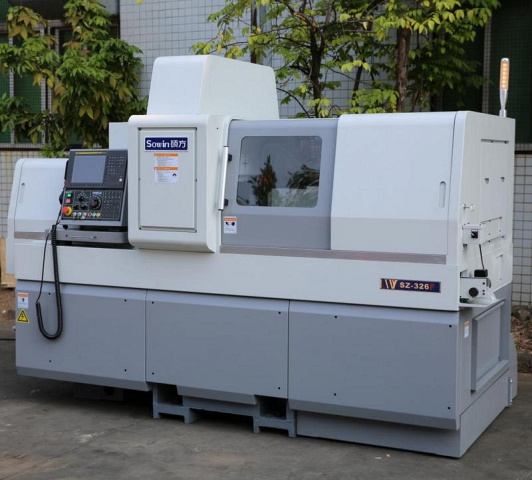

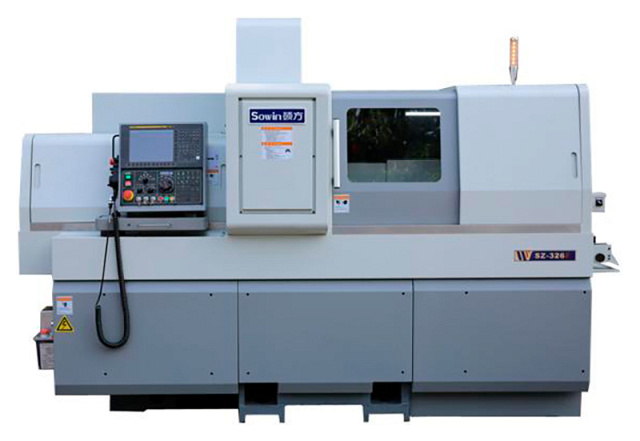

Автоматы продольного точения SOWIN SZ-325F2 и SZ-385F2

Код(ы) товара: МС 422217, МС 422218
Поделиться
От 179 674 $
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
SOWIN
Китай
Модели серии:
SZ-325F2 SZ-385F2

Частота вращения шпинделя:

6000 об/мин

Кол-во управляемых осей: 7

Ø обрабатываемого прутка: 5 - 38 мм

Вес: 5000 кг

Преимущества
  • Высокоскоростные шпиндели с прямым приводом и масляным охлаждением
  • Работа с калиброванным прутком (не хуже h8)
  • Одновременная обработка 2-х деталей
  • Y-ось позволяет производить полноценную фрезерную обработку
  • Станок заменяет несколько единиц металлорежущего оборудования
Назначение

Автоматы продольного точения SOWIN серии SZ являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств.


Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.
Область применения

Автоматы продольного точения SOWIN SZ подойдут для производства крупносерийных партий деталей в следующих отраслях:

  • транспортном машиностроении;
  • аэрокосмической отрасли;
  • медицине.
Для точной индустрии, электронной и аэрокосмической промышленности:

Детали для медицинской техники и инструмента:

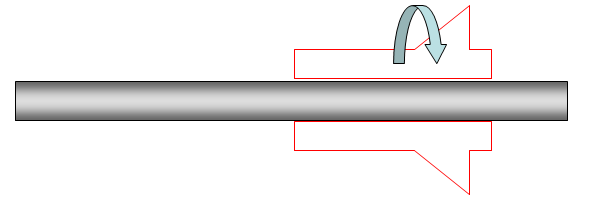

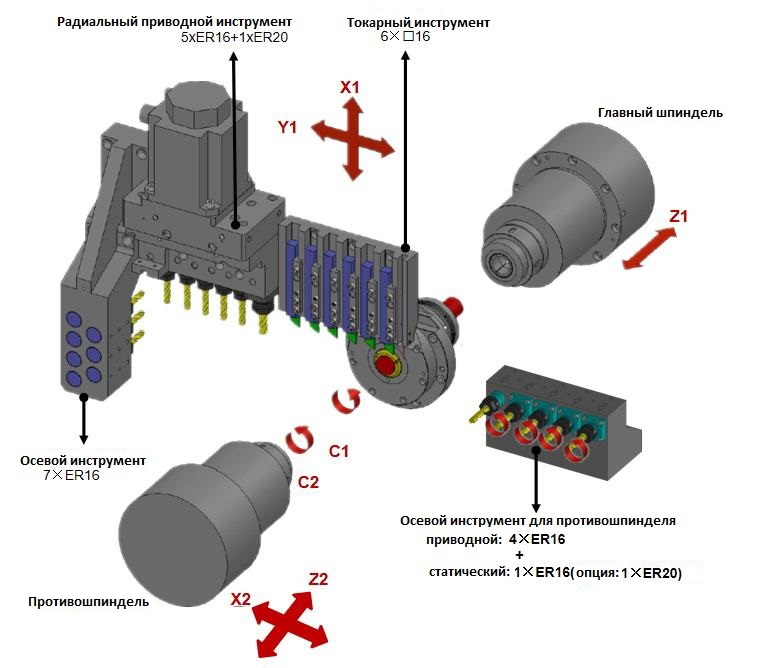

Схема обработки
Конструктивные особенности
  • Дисплей 10,4` TFT LCD;
  • Двухканальная работа станка, обработка двух деталей одновременно;
  • Все двигатели и привода Fanuc (Япония) - отличное быстродействие, легендарная надёжность, высокая точность и стабильность обработки;
  • Скорость быстрых перемещений 30 м/мин.
  • Главный шпиндель - 5,5 кВт (6000 об/мин);
  • Противошпиндель - 3,7 кВт (6000 об/мин);
  • Изготавливаются профильной компанией HaoZhi по заказу и на основании технической документации SOWIN;
  • Конструкция шпинделя усилена дополнительными подшипниками от NSK премиального класса;

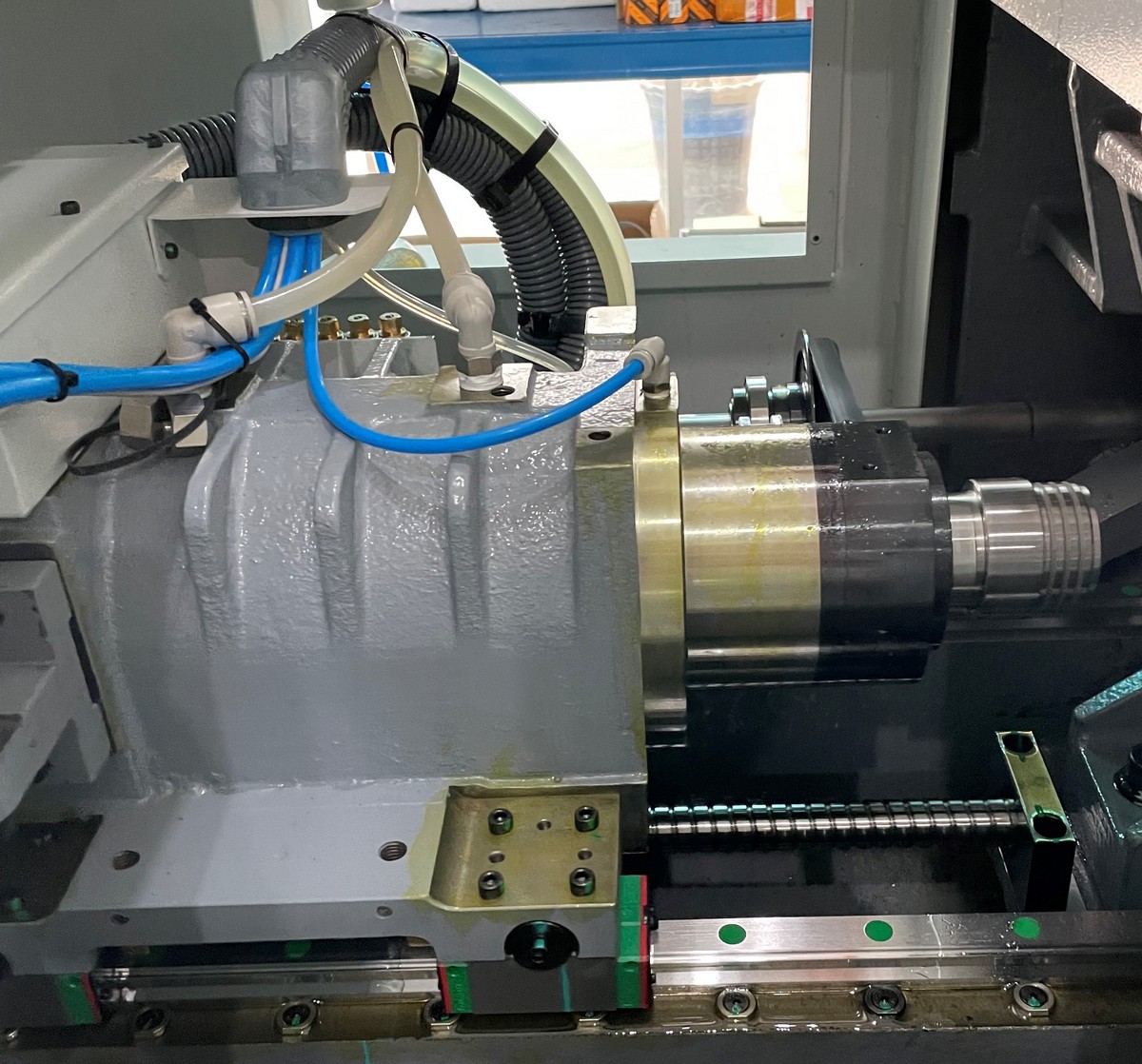

  • Оба шпинделя имеют прямой привод и масляное охлаждение - что обеспечивает быстроту реакции на ускорение и замедление, превосходную производительность и точность, а так же гарантированно продлевает срок службы шпиндельного узла, исключая полностью его перегрев.

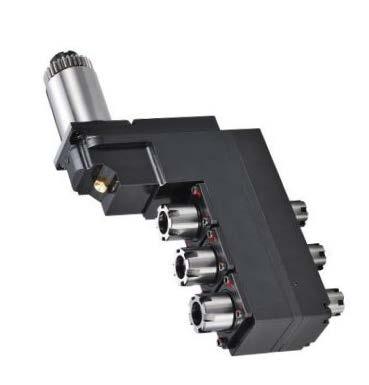

Собственной разработки и изготовленные компанией OERC, обладают низким уровнем шума, высокой жесткостью и точностью.

Блоки усилены дополнительными подшипниками на входном и выходном валу, что обеспечивает дополнительный запас прочности при высоких нагрузках и долгий срок службы.

Используется для уменьшения остатка прутка.

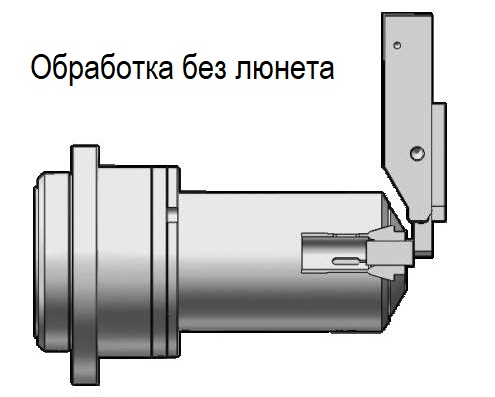

Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

Минимальный остаток прутка – 30 мм.

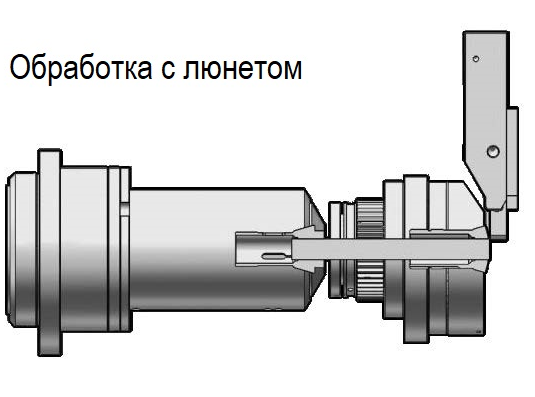

Цанговый патрон и втулка вращаются одновременно.

Минимальный остаток прутка – 140 мм.

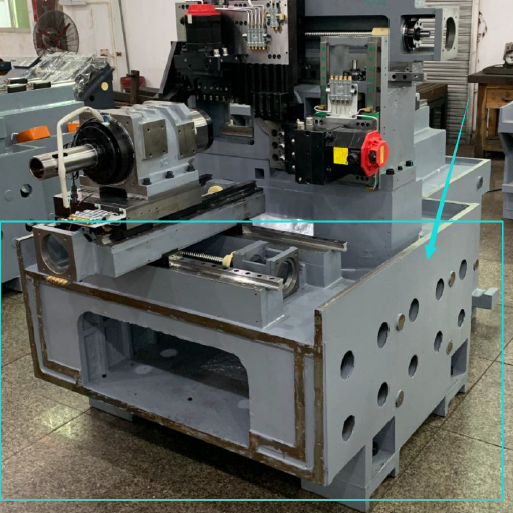

На основе метода конечных элементов и модельного анализа, с учётом многочисленных оптимизаций, была разработана конструкция станины с отличными показателями жесткости и виброустойчивости, а так же увеличенной массой.

Специальная конструкции станины и дополнительное оребрение способствуют эффективному тепловому балансу.

Применение ручного шабрения самых ответственных сопрягаемых поверхностей ключевых узлов станка увеличивает коэффициент контакта, снижает вибрацию и предотвращает деформации узлов во время работы станка, что гарантировано обеспечивает геометрическую точность, точность перемещений и точность позиционирования на протяжении всего срока службы оборудования.

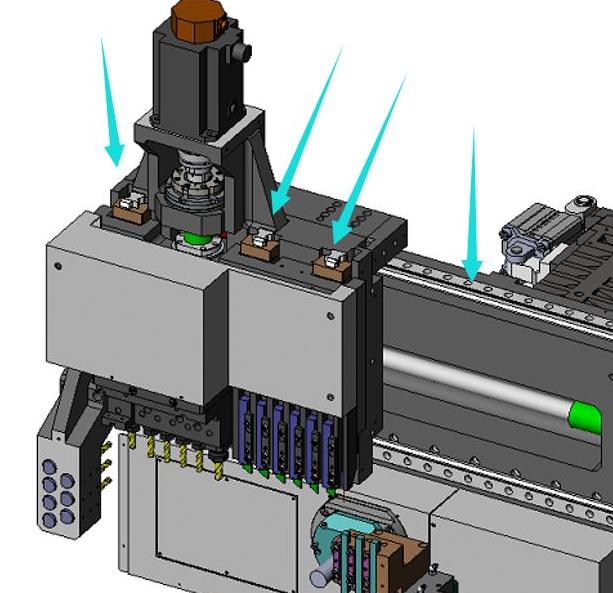

В конструкции оси Y используются 3 направляющие класса C3.

Направляющие PMI/HIWIN(Тайвань) увеличивают жесткость режущего инструмента.

Комплектация
Стандартная

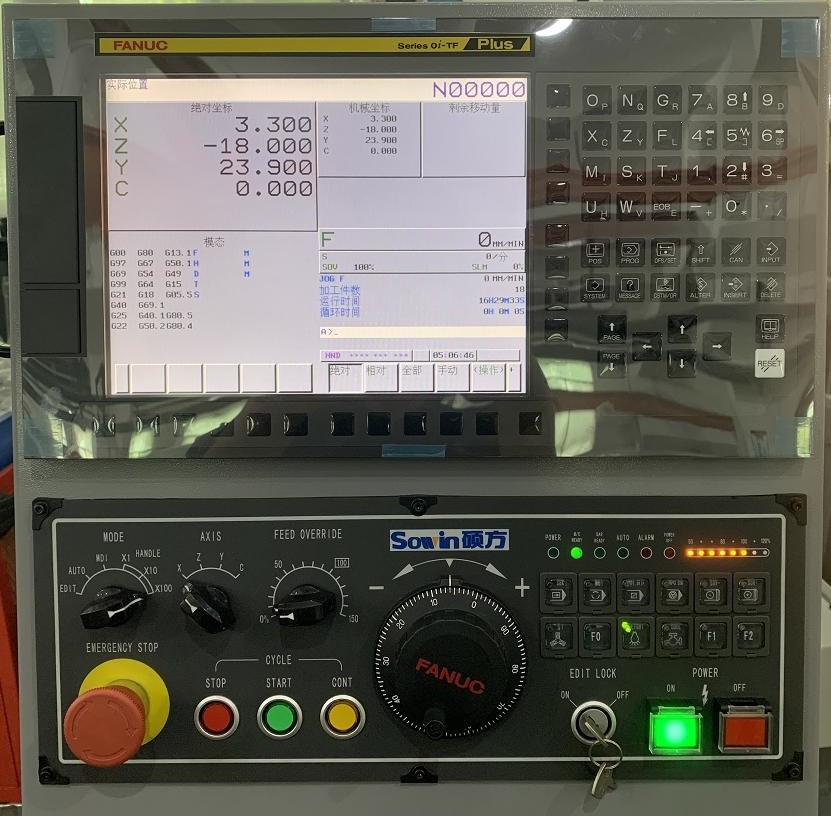

ЧПУ Fanuc 0i-TF Plus 10,4" цветной TFT LCD-дисплей

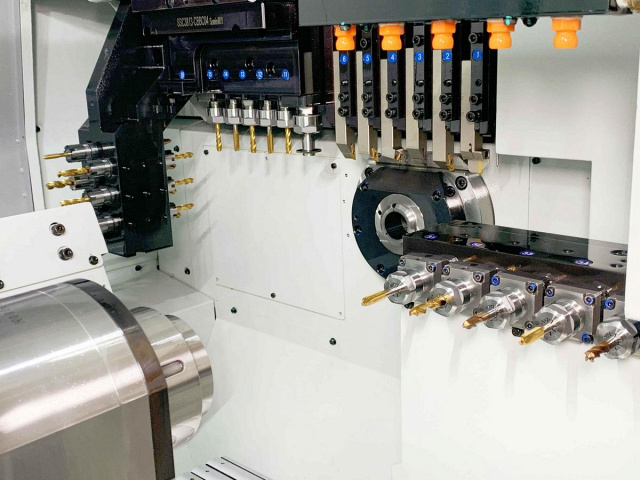

6-позиционный инструментальный суппорт для наружной обработки
5-позиционный приводной инструментальный суппорт 5 x ER16 и 1 x ER20 для радиальной обработки
7 + 7-позиционный инструментальный суппорт ER16 для осевой обработки

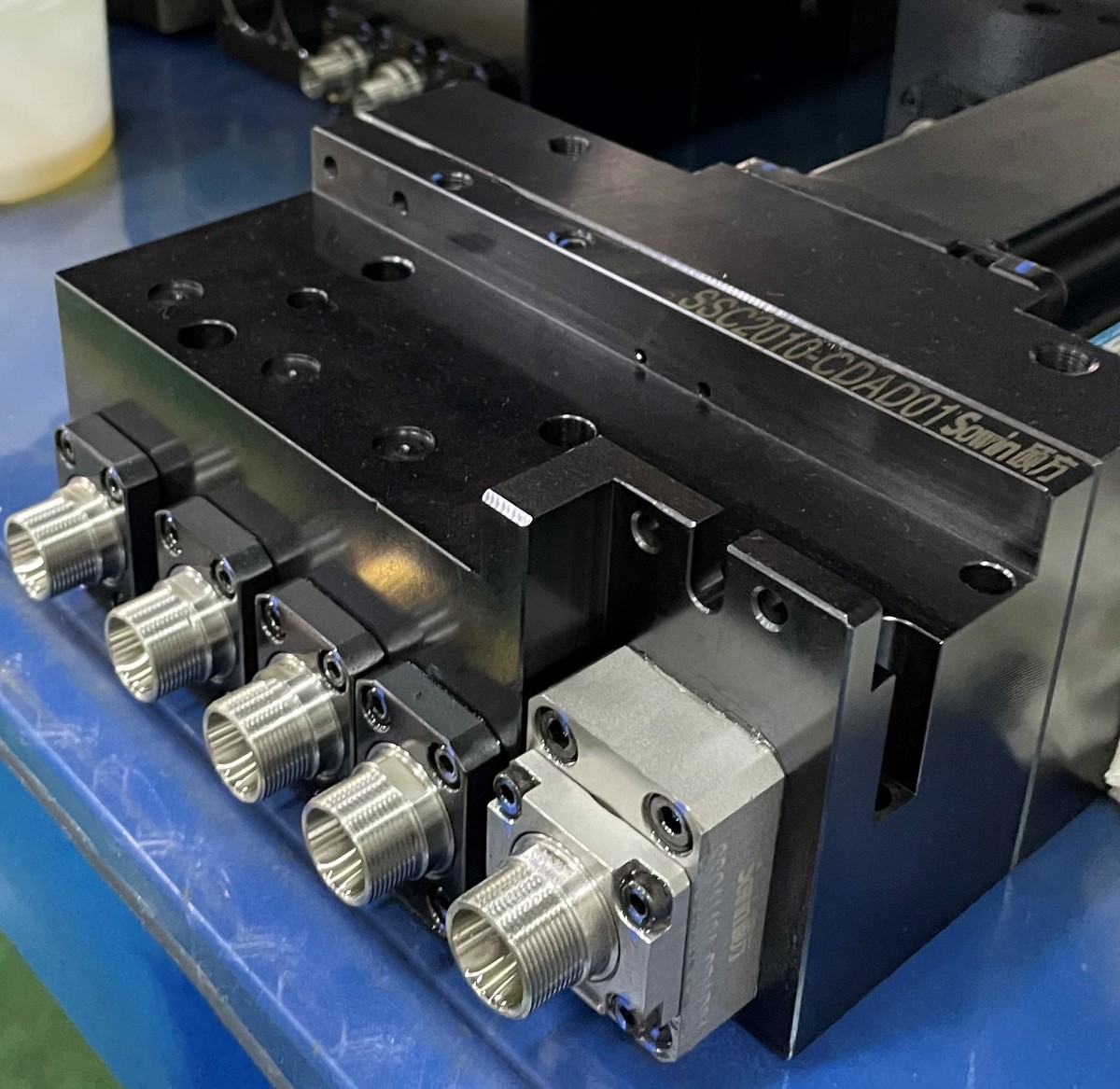

5-позиционный инструментальный суппорт для осевой обработки в контршпинделе (4 приводных + 1 статический ER16)
Уловитель и конвейер готовых деталей
Люнетная система с вращающейся направляющей втулкой + без направляющей втулки
Подсветка рабочей зоны LED
Трёхцветная сигнальная лампа
Управляемые оси «С1» и «С2»
Система автоматической централизованной смазки узлов станка
Обдув воздухом люнетного узла
Теплообменник электрошкафа
Трансформатор
Контроль отрезки детали
Комплект инструмента для обслуживания станка
Комплект документации на русском языке
Конвейер для уборки стружки с корзиной

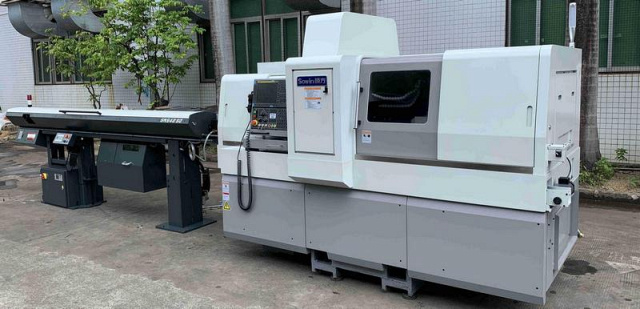

Автоматическое гидравлическое устройство подачи прутка LNS SN542 L = 3,2 м.
Комплект цанг автоподатчик, шпиндель, контршпиндель, люнет: 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 мм
Дополнительная
Manual Guide I для системы ЧПУ Fanuc
Устройство задней выгрузки длинных деталей для противошпинделя
Функция обработки с переменной частотой
Уловитель паров СОЖ - электростатический
Помпа подачи СОЖ 100 бар
Система пожаротушения
Цанги в главный шпиндель Ø3 - 38 мм (1 шт.)
Цанги люнетные Ø3 - 38 мм (1 шт.)
Цанги контршпиндель Ø3 - 38 мм (1 шт.)
Цанги в автоподатчик Ø3 - 38 мм (1 шт.)
Набор цанг ER16-10 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10)
Набор цанг ER20-12 (2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13)
Комплектующие
  • Подшипники ШВП NACHI / NSK (Япония)
  • Линейные направляющие PMI / HIWIN (Тайвань)
  • ШВП PMI / HIWIN (Тайвань)
  • Привода по осям Fanuc (Япония)
  • Шпиндель / контршпиндель HaoZhi (Китай)
  • Подшипники шпинделя / контршпинделя NACHI / NSK (Япония)
  • Пневматическая система SMC (Япония)
  • Двигатель шпинделя Fanuc (Япония)
  • Система автоматической смазки YONGJIA (Китай)
  • Станина BAOGANG (Китай)
  • Электрические компоненты Schneider (Франция)
  • Инструментальные суппорта и приводные блоки OERC (Китай)
  • Люнетный узел и патроны POSA (Китай)

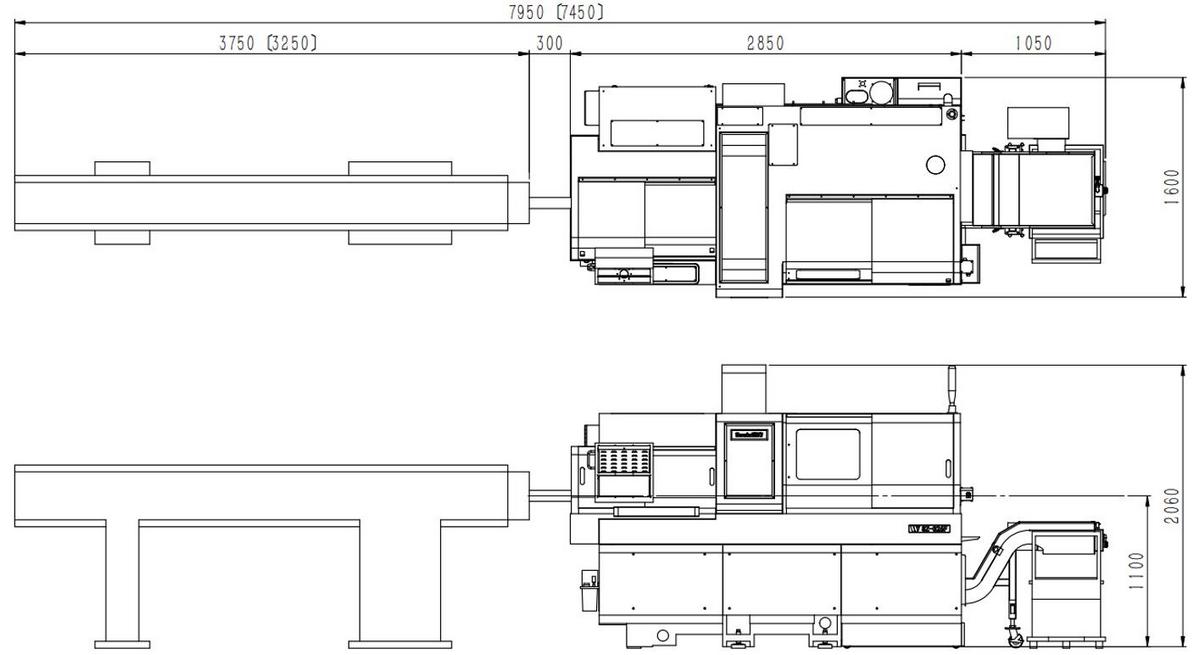

Габаритные размеры
