Тайвань
Частота вращения шпинделя:
6000 об/мин
Кол-во управляемых осей: 8
Ø обрабатываемого прутка: 3 - 42 мм
Вес: 3850; 3870 кг
• Станок совмещает функции сразу 5 моделей
• Одновременная обработка 2 деталей
• Рост эффективности производства в 10 раз
• Выпуск деталей сложной конфигурации
Назначение:

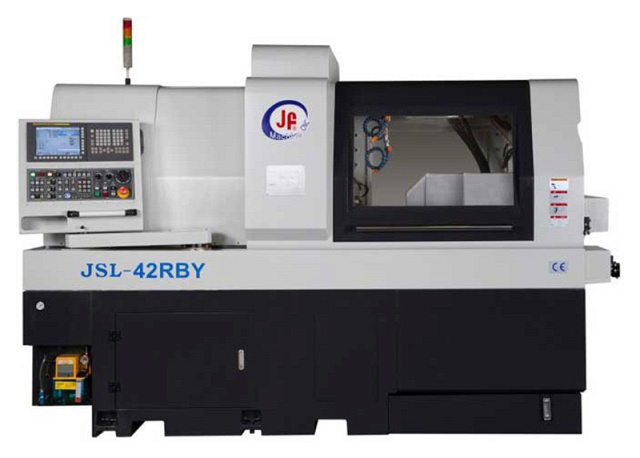

Автомат продольного точения JINN FA JSL-42RB обеспечивает выпуск деталей сложной конфигурации (иглы, тройники) из холоднотянутого калиброванного прутка диаметром 5 - 42 мм. Это одна из топовых моделей линейки JSL, оборудование которой характеризуется точностью, универсальностью* и экономичностью.**
Для изготовления деталей не нужно предварительно проектировать и создавать специальную технологическую остатку. Станок работает в полностью автоматическом режиме - в нем установлены 8 управляемых осей. Наличие противошпинделя с инструментальным суппортом позволяет обрабатывать две детали одновременно, увеличить скорость, объем и производительность предприятия.
Область применения:
Автоматы продольного точения - особая группа оборудования, которая используется производстве:
- Аэрокосмической техники;
- Автомобилей;
- Судостроении;
- Военной и спецтехники;
- Медицинских приборов.
Схемы обработки:
Конструктивные особенности:
- 6 токарных инструментов;
- 5 осевых не приводных инструментов;
- 6 осевых приводных инструментов.
Инструментальная система противошпинделя RBY
- Обеспечивает полноценную доработку детали после перехвата.
- Возможны различные варианты оснащения инструментальной системы противошпинделя в зависимости от детали.
Инструментальная система противошпинделя RB
Обеспечивает полноценную доработку детали после перехвата.
Система без держателя направляющей втулки
Используется для уменьшения остатка прутка. Экономит материал и деньги. Особенно актуальна при обработке коротких заготовок. Применяется при длине заготовки меньше или равной диаметру прутка.
Система с вращающимся держателем направляющей втулки
Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности при обработке длинных деталей.
Система с одновременно вращающимся держателем направляющей втулки
Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности на при обработке длинных деталей.
Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.
Система с фиксированным держателем направляющей втулки (Не вращающаяся направляющая втулка)
Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке. Устанавливается преимущественно при обработке круглого прутка из цветных металлов
Инструментальная система с подводом СОЖ высокого давления до 100 атм.

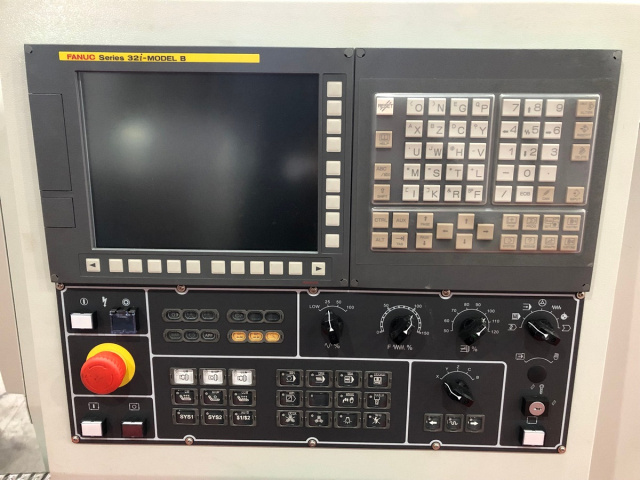

Современная система ЧПУ Fanuc 32iB с управлением на русском языке.
Стандартная комплектация:
- Подсветка рабочей зоны
- Комплектация без держателя направляющей втулки или с фиксированным держателем направляющей втулки
- Сервопривода шпинделей
- Управляемая С-ось главного шпинделя
- Электронный контроль за системой подачи СОЖ
- Система контроля отрезки заготовки
- Управляемая С-ось противошпинделя
- Противошпиндель
- 8-позиционный держатель инструмента для обработки в противошпинделе (только для RBY)
- Функция управления по оси Y для противошпинделя (только для RBY)
- Фиксированный держатель инструмента для противошпинделя - 3 шт.
- Вращающийся держатель инструмента для противошпинделя - 3 шт.
- 3-х позиционный держатель инструмента для противошпинделя - 1 шт.
- Захват патрона - 2 шт.
- Кабинетное ограждение зоны обработки
- Направляющая втулка - 1 шт.
- Цанговые патроны для главного шпинделя и противошпинделя
- Набор ключей и инструмента для наладки станка
- Инструкция по эксплуатации

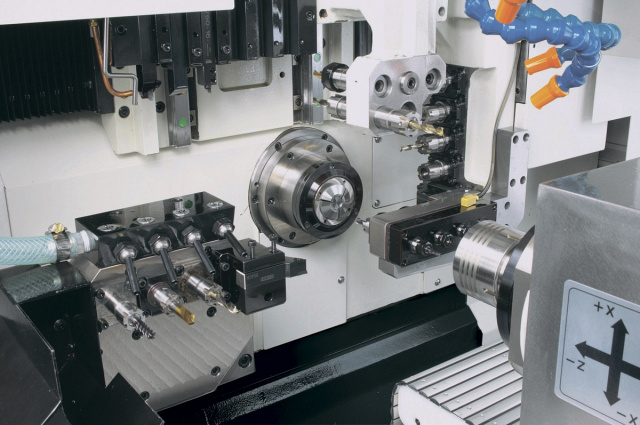

Инструментальная система
- 6-позиционный резцедержатель инструмента для наружной обработки
- 5-позиционный резцедержатель инструмента для внутренней обработки
- 4-позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование)
Большое количество инструментальных позиций позволяет обрабатывать сложные детали различных типоразмеров без необходимости переналадки.

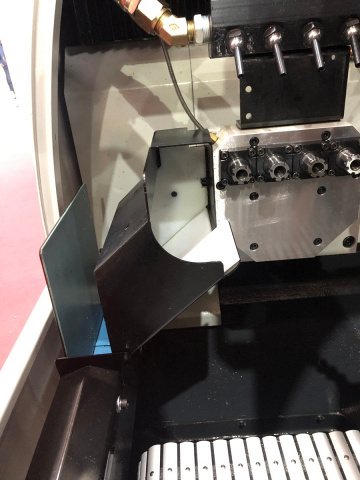

Уловитель деталей
В стандартную комплектацию станка входит уловитель деталей. В качестве опции можно установить уловитель для длинных деталей.
Комплектация с фиксированным держателем направляющей втулки
Цанговый патрон вращается, втулка не вращается.
Система легка в установке и регулировке.
Устанавливается преимущественно при обработке круглого прутка из цветных металлов.
4-х позиционный держатель инструмента для обработки в противошпинделе
Обеспечивает полноценную обработку детали после перехвата.
Инструментальная система противошпинделя моделей RBY
Обеспечивает полноценную доработку детали после перехвата.
Возможны различные варианты оснащения инструментальной системы противошпинделя в зависимости от детали.
Система подачи СОЖ
Система автоматической централизованной смазки
Дополнительная комплектация:
- Корпус цангового патрона ER16 Ø25*100 мм (Опция)
- Двухсторонний держатель инструмента для внутренней обработки ER16 М2 (Опция)
- Одновременно вращающийся держатель направляющей втулки (Опция)
- Конвейер для уборки стружки с тележкой (Опция)
- Набор цанг ER16 (Опция)
- Кондиционер системы подачи СОЖ (Опция)
- Цанговая пружина (Опция)
- Захват патрона (Опция)
- Стационарный держатель инструмента для противошпинделя ER-16 (Опция)
- Вращающийся держатель инструмента для противошпинделя ER-16 (Опция)
- Вихревая резьбонарезная головка (без вставок и держателей пластин) (Опция)
- 1-позиционный держатель приводного инструмента (для противошпинделя) (Опция)
- 1-позиционный держатель инструмента для наружной обработки (для противошпинделя) (Опция)
- Укороченный держатель инструмента для внутренней обработки Ø16 (для противошпинделя) (Опция)
- Держатель инструмента для внутренней обработки Ø16 (для противошпинделя) (Опция)
- Удлиненный держатель инструмента для внутренней обработки Ø16 (Опция)
- Стабилизатор напряжения 20 кВа (Опция)
- Трансформатор 20 кВа (Опция)
- Система подачи СОЖ под давлением 15 / 50 / 100 бар (Опция)

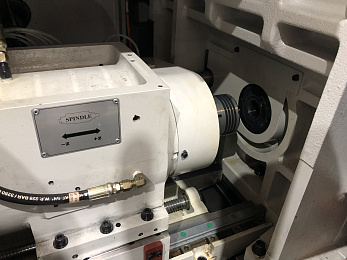

Система без держателя направляющей втулки (перемещающийся до упора шпиндель)
Используется для уменьшения остатка прутка. Экономит материал и деньги.
Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.
Двухсторонний держатель инструмента для внутренней обработки ER16
Позволяет использовать одну инструментальную позицию для обработки как в главном шпинделе, так и в противошпинделе.
3-х позиционный осевой держатель инструмента для шпинделя и противошпинделя
3 приводных расположенных вдоль оси вращения шпинделя для обработки как в главном шпинделе, так и в противошпинделе.
Уловитель масляного тумана
Устраняет образование масляных пятен около станка, которые неизбежно образуются при открытии двери станка сразу после обработки, пока взвесь из масляного тумана заполняет всю рабочую зону станка, а также снижает расход масляной СОЖ до 15%.
Гидравлическое автоматическое подающее устройство
Позволяет работать на станке полностью в автоматическом режиме без участия оператора.
