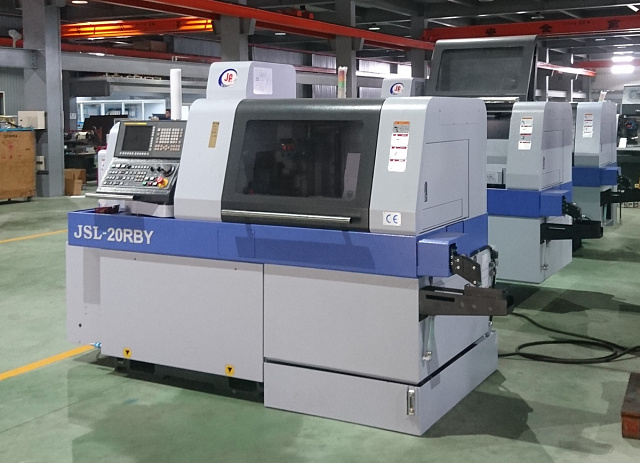

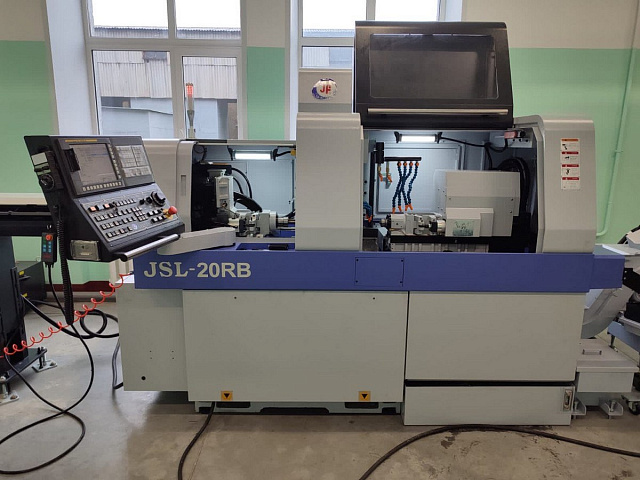

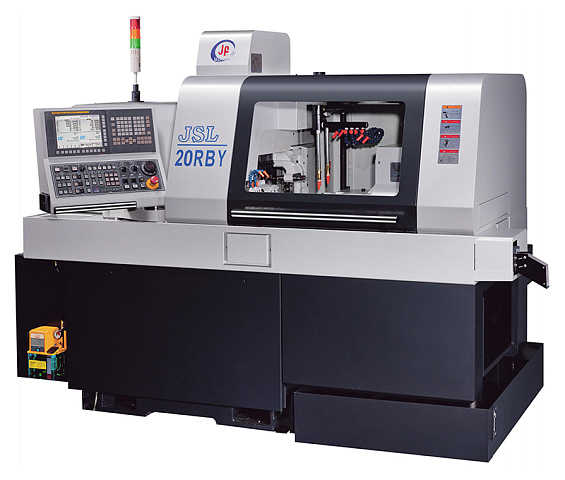

Автоматы продольного точения JINN FA JSL-20RB / RBY

Код(ы) товара: МС 435986
Поделиться
От 189 796 $
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
JINN FA
Тайвань
Модели серии:
JSL - 20RB JSL - 20RBY

Частота вращения шпинделя:

10 000 об/мин

Кол-во управляемых осей: 8

Ø обрабатываемого прутка: 2 - 20 мм

Вес: 2670; 2700 кг

Преимущества
  • Полная автоматизация производства
  • Выпуск сложных деталей без проектирования и производства спец. технологической оснастки
  • Противошпиндель с инструментальным суппортом обеспечивают одновременную обработку 2 деталей
  • Увеличение эффективности производства до 10 раз
Назначение

Автоматы продольного точения JINN FA JSL-20RB / RBY предназначены для производства деталей сложной формы (тройники, иглы) из калиброванного прутка диаметром 3 - 20 мм. Один такой станок способен выполнять функции* токарного и токарно-фрезерного станка с Y-осью, сверлильного и даже шлифовального оборудования.


* Такая многофункциональность позволяет сократить производственные площади и количество персонала - задействовать 1 оператора вместо 5 рабочих, а также сэкономить на потреблении электроэнергии и уменьшить издержки на обслуживание машины - обслуживать 1 станок вместо 5.

Автоматы продольного точения JINN FA серии JSL - высокотехнологичное оборудование с уникальными возможностями обработки деталей. Представляют собой одну из топовых моделей линейки JSL. Среди функций оборудования токарные и фрезерные, есть возможность нарезания резьб различных отверстий. Модель JSL-20RB/RBY обеспечивает высокую точность и качество получаемой поверхности, работает с высокой производительностью, быстро перенастраивается на выпуск новых изделий.

Область применения

Автоматы продольного точения JINN FA JSL-20RB/RBY рассчитаны работу в условиях серийного производства. Они используются:

  • в транспортном машиностроении;
  • аэрокосмической отрасли;
  • медицинской сфере.
Для точной индустрии, электронной и аэрокосмической промышленности:

Детали для медицинской техники и инструмента:

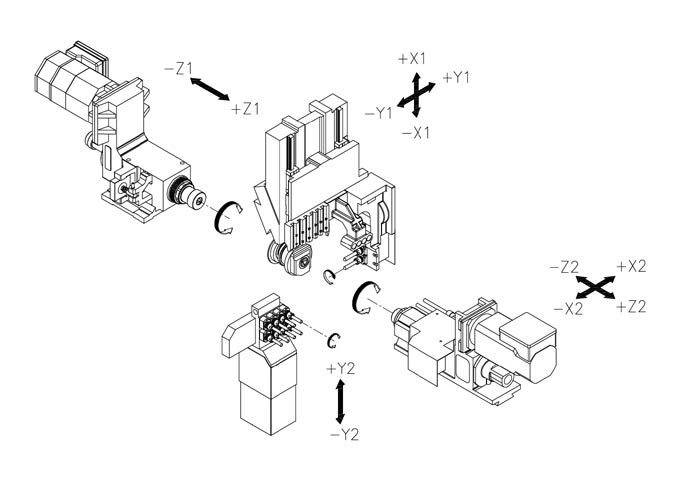

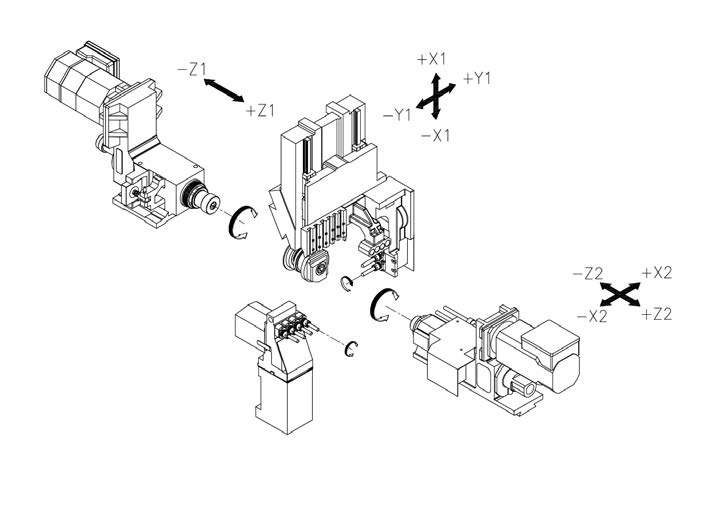

Схема обработки

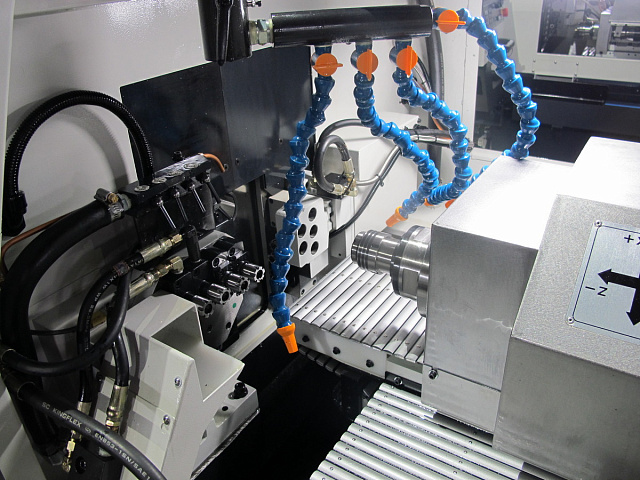

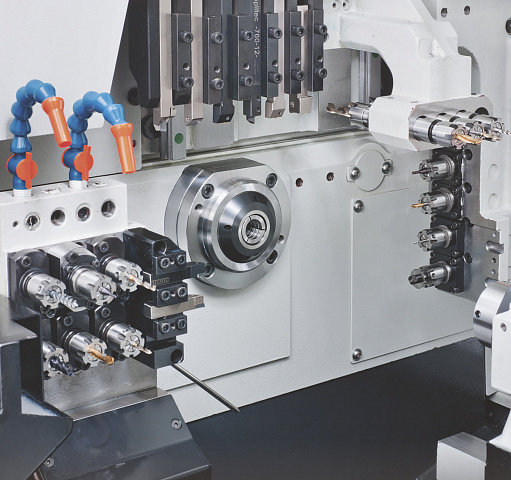

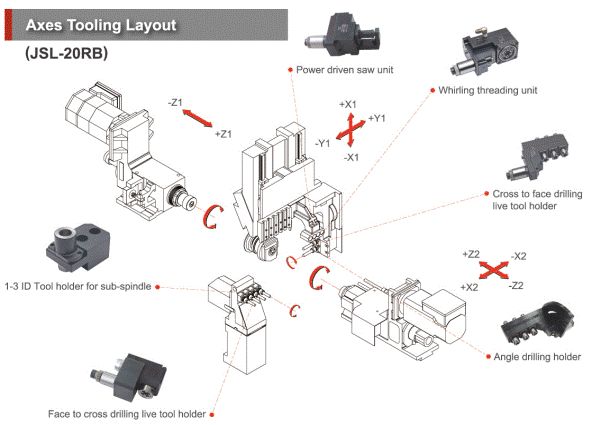

Конструктивные особенности

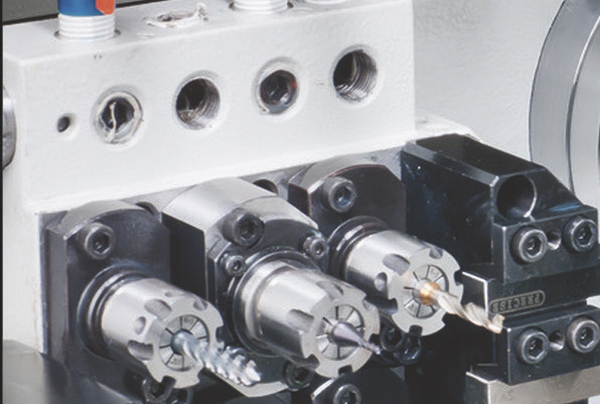

  • 6 токарных инструментов;
  • 4 осевых не приводных инструментов;
  • 5 осевых приводных инструментов.

  • Обеспечивает полноценную доработку детали после перехвата.
  • Возможны различные варианты оснащения инструментальной системы противошпинделя в зависимости от детали.

Обеспечивает полноценную доработку детали после перехвата.

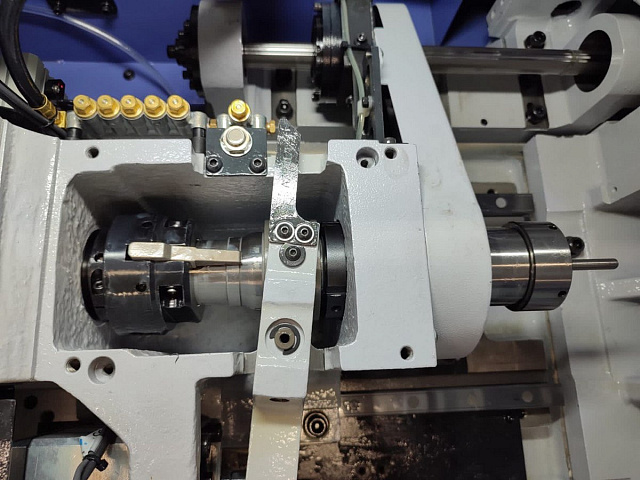

Система без держателя направляющей втулки

Используется для уменьшения остатка прутка. Экономит материал и деньги. Особенно актуальна при обработке коротких заготовок. Применяется при длине заготовки меньше или равной диаметру прутка.

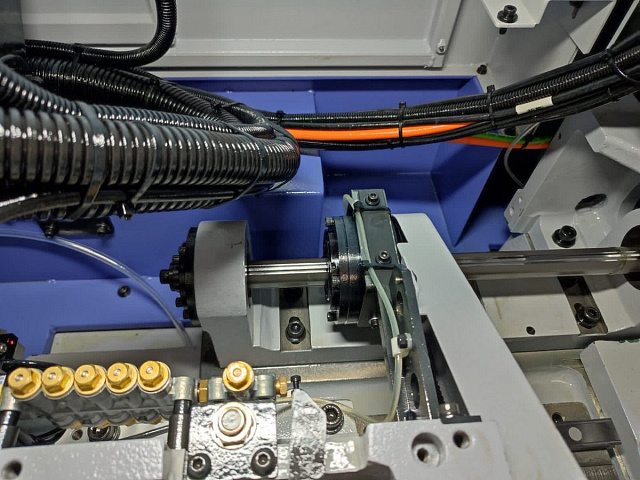

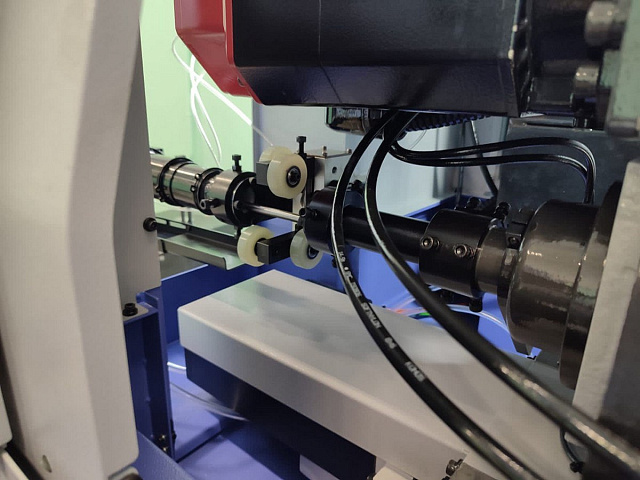

Система с вращающимся держателем направляющей втулки

Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности при обработке длинных деталей.

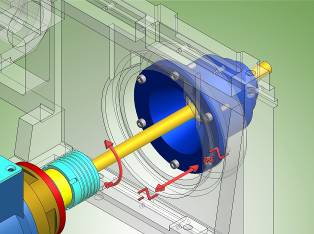

Система с одновременно вращающимся держателем направляющей втулки

Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности на при обработке длинных деталей.

Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

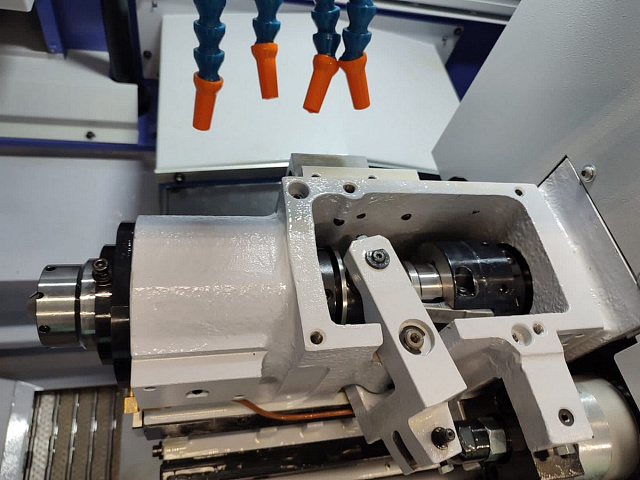

Система с фиксированным держателем направляющей втулки (Не вращающаяся направляющая втулка)

Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке. Устанавливается преимущественно при обработке круглого прутка из цветных металлов

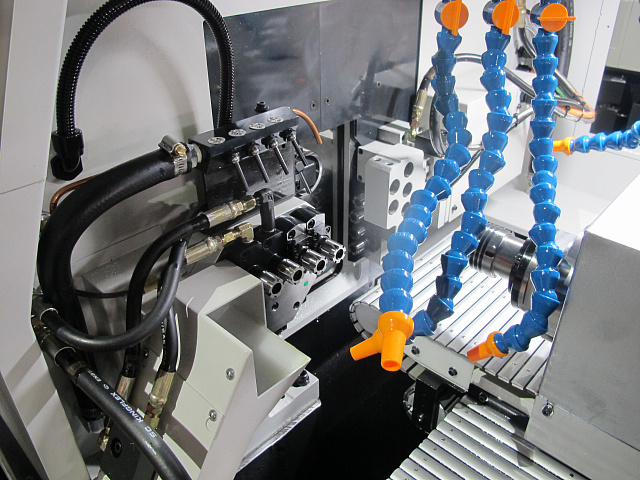

Инструментальная система с подводом СОЖ высокого давления до 100 атм.

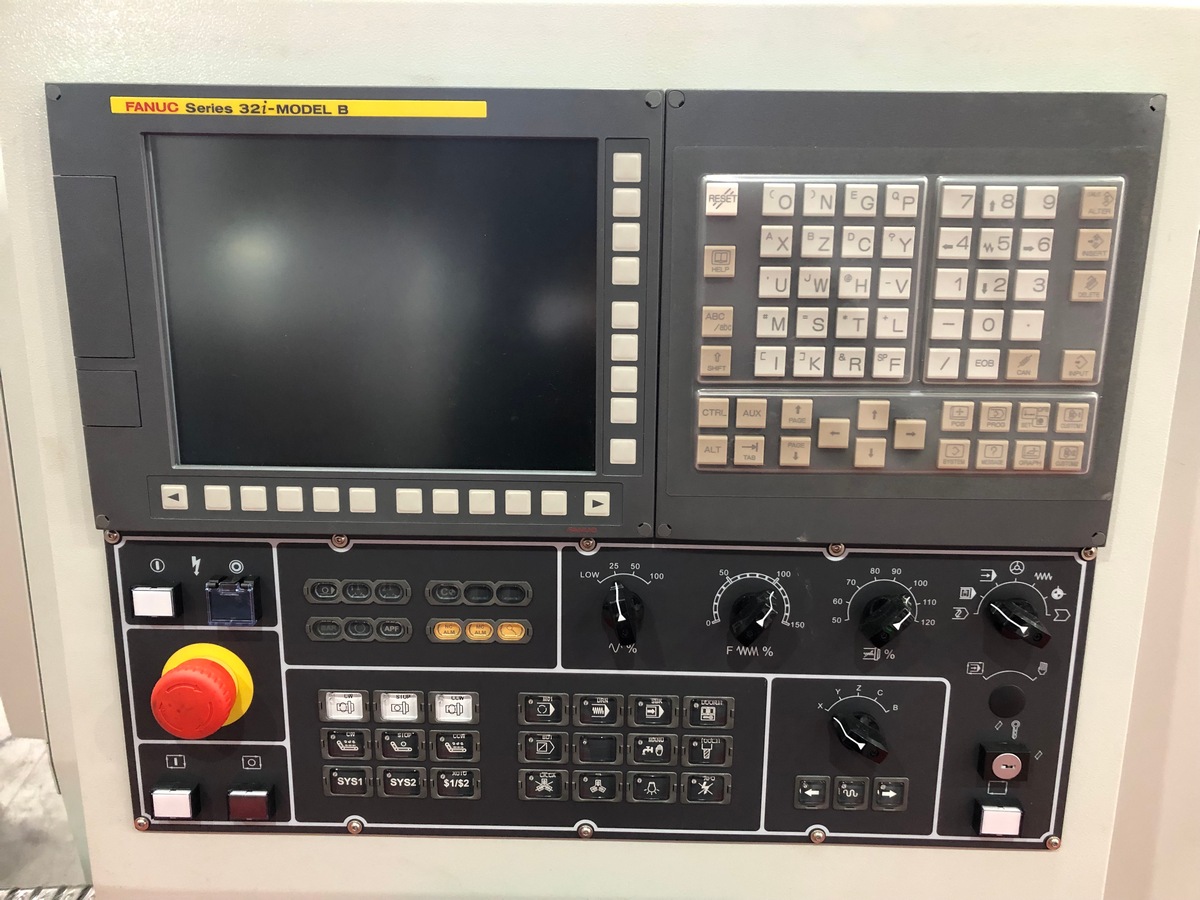

Современная система ЧПУ Fanuc 32iB с управлением на русском языке.

Комплектация
Стандартная

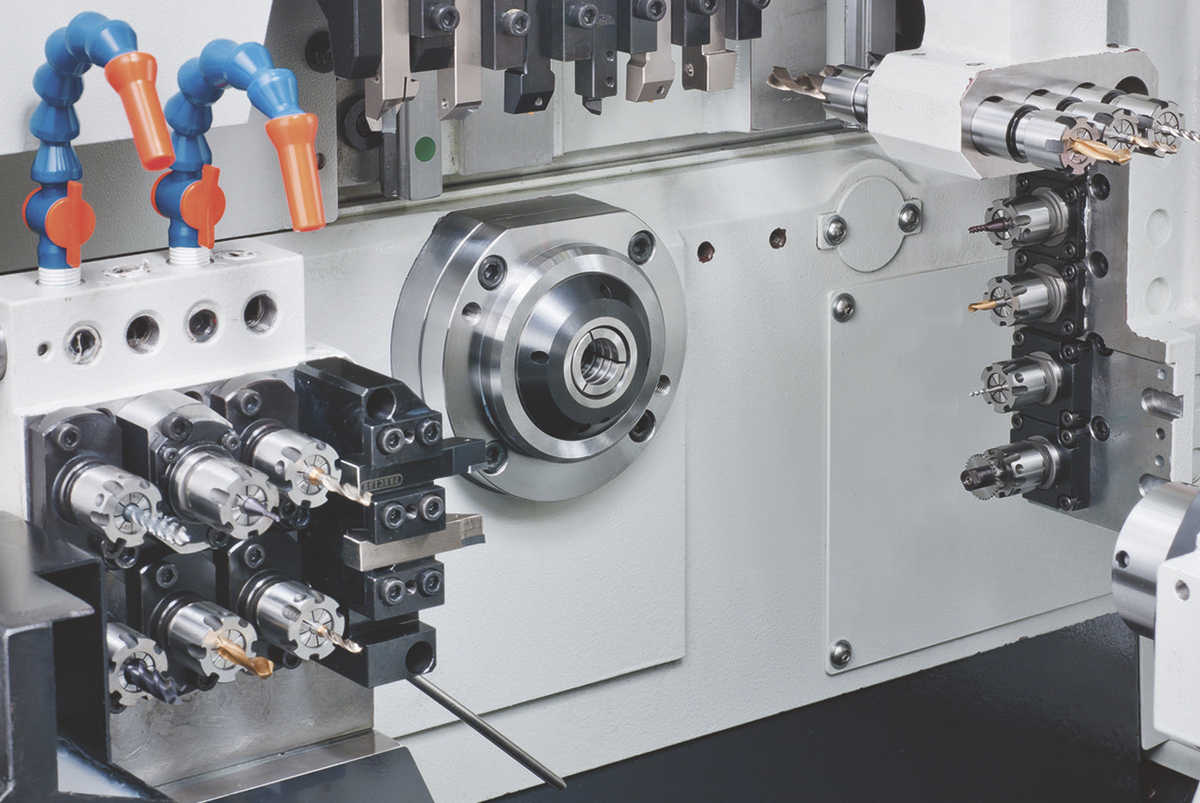

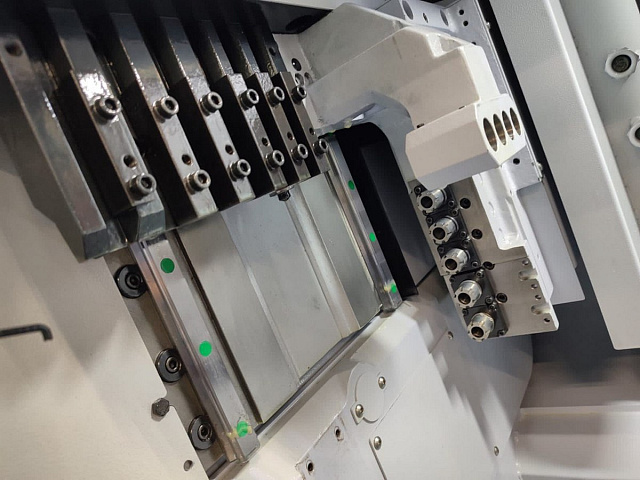

  • 6-позиционный резцедержатель инструмента для наружной обработки
  • 5-позиционный резцедержатель инструмента для внутренней обработки
  • 4-позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование)

Большое количество инструментальных позиций позволяет обрабатывать сложные детали различных типоразмеров без необходимости переналадки.

В стандартную комплектацию станка входит уловитель деталей. В качестве опции можно установить уловитель для длинных деталей.

Цанговый патрон вращается, втулка не вращается.

Система легка в установке и регулировке.

Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

Обеспечивает полноценную обработку детали после перехвата.

Обеспечивает полноценную доработку детали после перехвата.

Возможны различные варианты оснащения инструментальной системы противошпинделя в зависимости от детали.

Подсветка рабочей зоны
Сервопривода шпинделей
Управляемая С-ось главного шпинделя

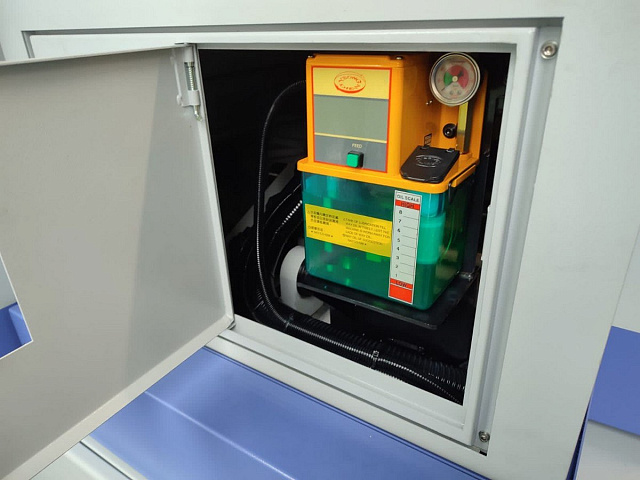

Электронный контроль за системой подачи СОЖ
Система контроля отрезки заготовки
Управляемая С-ось противошпинделя

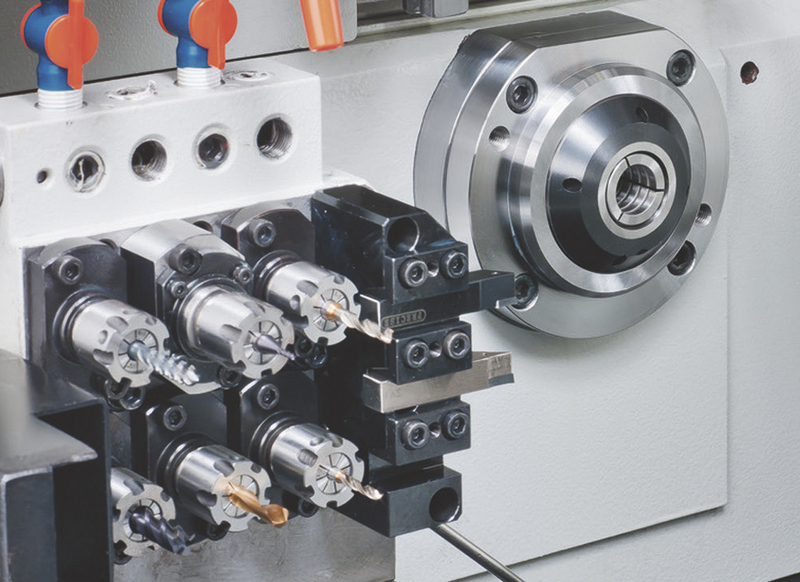

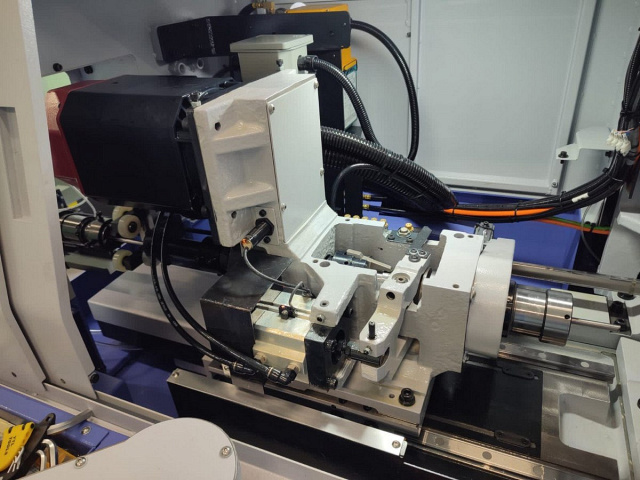

Противошпиндель
Функция управления по оси Y для противошпинделя (только для RBY)

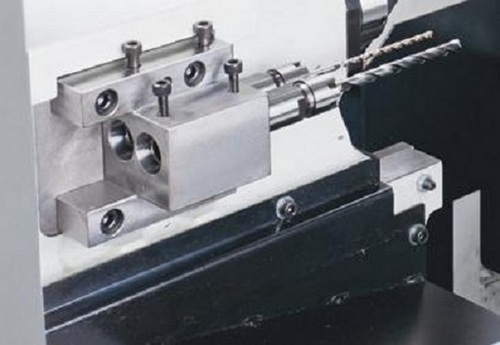

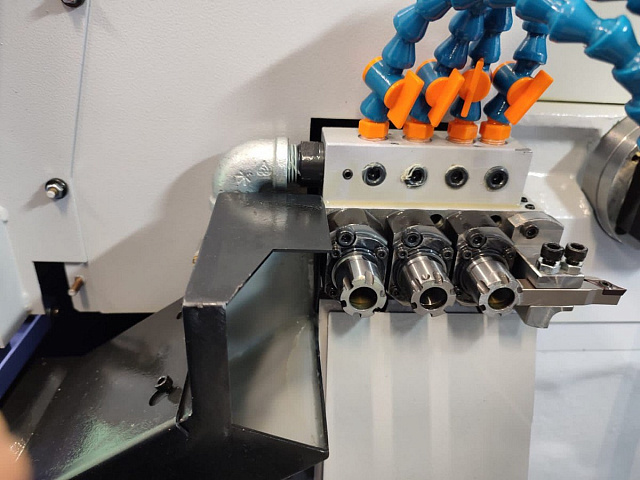

Фиксированный держатель инструмента для противошпинделя - 3 шт.
Вращающийся держатель инструмента для противошпинделя - 3 шт.
3-х позиционный держатель инструмента для противошпинделя - 1 шт.
Захват патрона - 2 шт.
Кабинетное ограждение зоны обработки
Направляющая втулка - 1 шт.
Цанговые патроны для главного шпинделя и противошпинделя
Дополнительная

Используется для уменьшения остатка прутка. Экономит материал и деньги.

Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

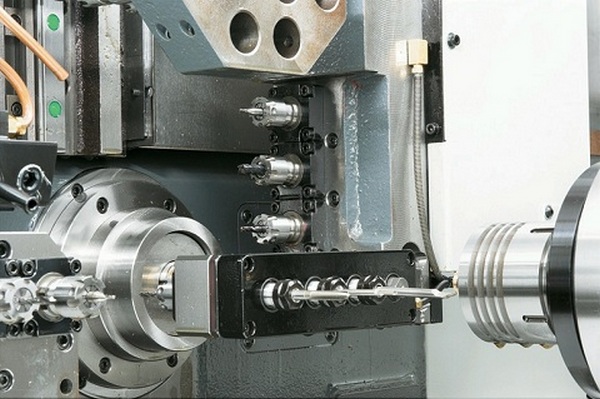

Позволяет использовать одну инструментальную позицию для обработки как в главном шпинделе, так и в противошпинделе.

3 приводных расположенных вдоль оси вращения шпинделя для обработки как в главном шпинделе, так и в противошпинделе.

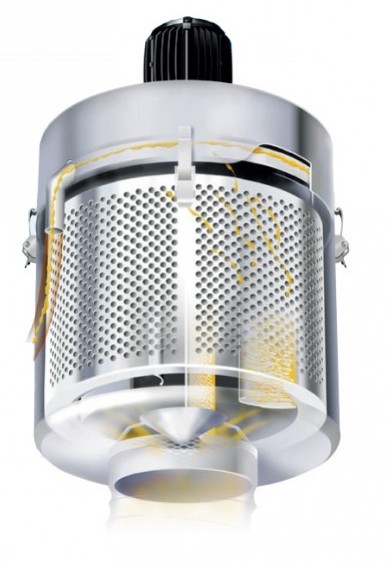

Устраняет образование масляных пятен около станка, которые неизбежно образуются при открытии двери станка сразу после обработки, пока взвесь из масляного тумана заполняет всю рабочую зону станка, а также снижает расход масляной СОЖ до 15%.

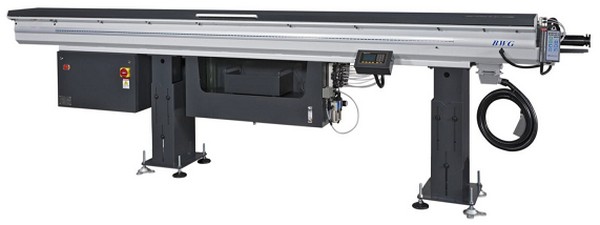

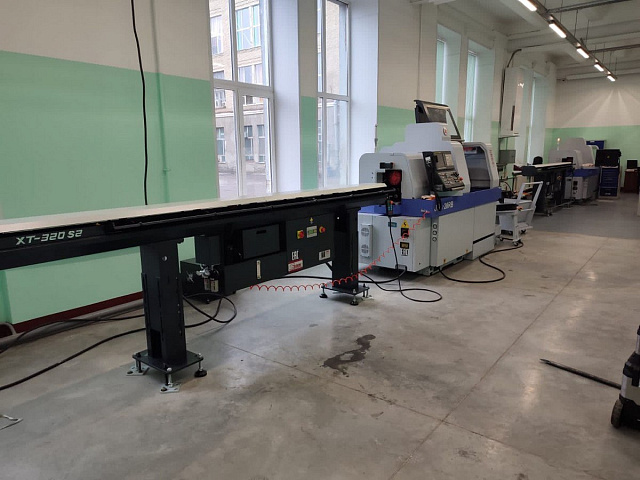

Позволяет работать на станке полностью в автоматическом режиме без участия оператора.

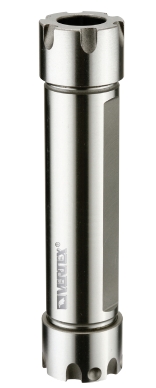

Корпус цангового патрона ER16 Ø25*100 мм
Двухсторонний держатель инструмента для внутренней обработки ER16 М2
Одновременно вращающийся держатель направляющей втулки
Конвейер для уборки стружки с тележкой
Набор цанг ER16
Кондиционер системы подачи СОЖ
Цанговая пружина
Захват патрона
Стационарный держатель инструмента для противошпинделя ER-16
Вращающийся держатель инструмента для противошпинделя ER-16
Вихревая резьбонарезная головка (без вставок и держателей пластин)
1-позиционный держатель приводного инструмента (для противошпинделя)
1-позиционный держатель инструмента для наружной обработки (для противошпинделя)
Укороченный держатель инструмента для внутренней обработки Ø16 (для противошпинделя)
Держатель инструмента для внутренней обработки Ø16 (для противошпинделя)
Удлиненный держатель инструмента для внутренней обработки Ø16
Стабилизатор напряжения 20 кВа
Трансформатор 20 кВа
Система подачи СОЖ под давлением 15 / 50 / 100 бар
Дополнительный набор 10 M-кодов для системы ЧПУ
