Дата поставки: Апрель 2023 г.
Тайвань
Частота вращения шпинделя:
7000 об/мин
Кол-во управляемых осей: 7
Ø обрабатываемого прутка: 3 - 42 мм
Вес: 3700 кг
• Выполняет функции 5 станков - фрезерного, токарного, сверлильного, шлифовального и токарно-фрезерного с Y-осью
• Повышает эффективность производства в 10 раз
• Обработка двух деталей одновременно за счет противошпинделя с инструментальным суппортом
• Выпуск сложных деталей из калиброванного прутка
Назначение:

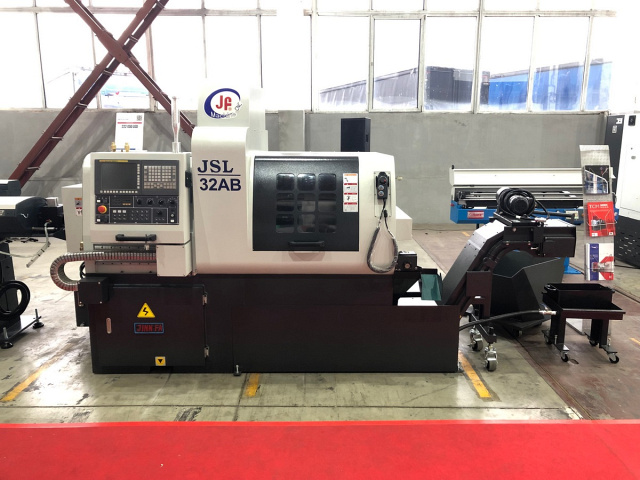

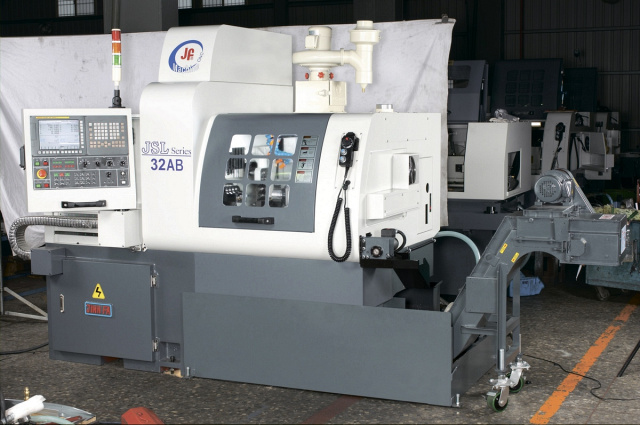

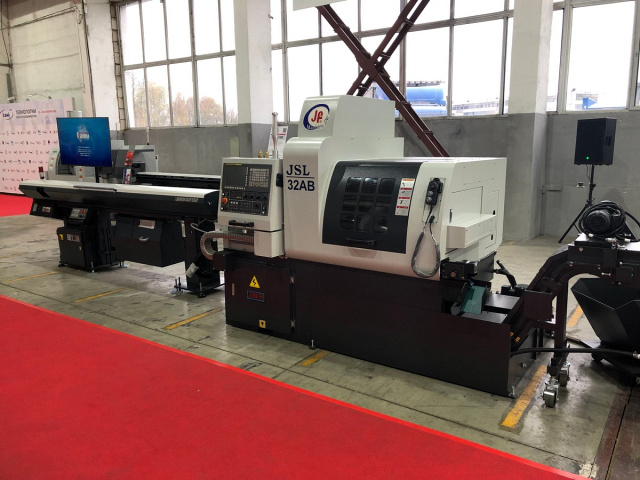

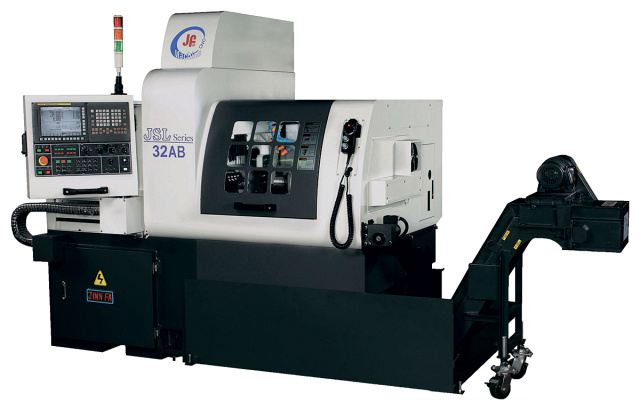

Автоматы продольного точения JINN FA (JSL-26AB, JSL-32AB, JSL-42AB) предназначены для серийного выпуска деталей сложной конфигурации из холоднокатаного* калиброванного прутка диаметром 3 - 42 мм.
В серию JSL входят самые экономичные, точные и универсальные модели. Их отличает высокая функциональность** - один станок может заменить несколько моделей и выполнять фрезерование, токарные операции, сверление, нарезание резьбы и шлифование. Быстрая перенастройка на новую деталь позволяет экономить время и увеличивать производительность предприятия.
Область применения:
Автоматы продольного точения JINN FA (JSL-26AB, JSL-32AB, JSL-42AB) устанавливаются на следующих предприятиях:
- Транспортного машиностроения;
- Аэрокосмической отрасли;
- Оборонно-промышленного комплекса;
- Производства медицинской техники и инструмента.

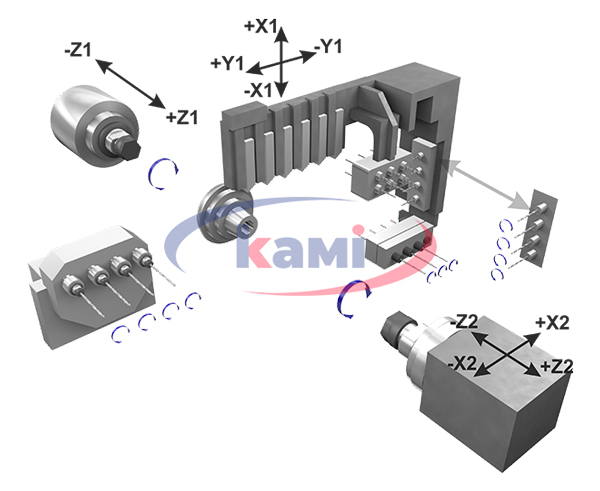

Схемы обработки:
Конструктивные особенности:
- 6 позиций инструмента для наружной обработки
- 5 позиций инструмента для внутренней обработки
- 4 инструментальных позиций для радиальной обработки

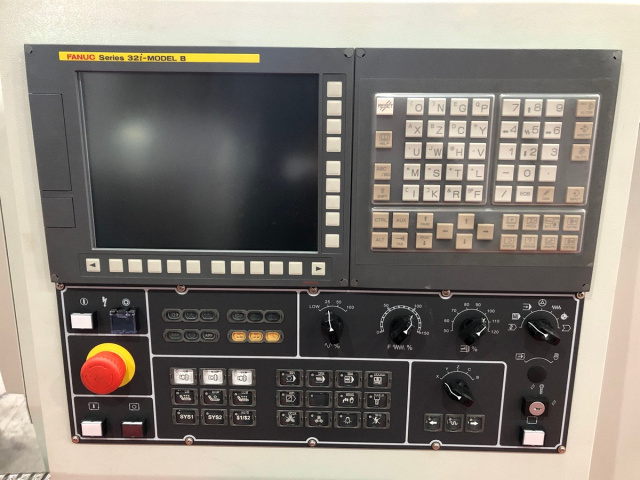

Современная система ЧПУ Fanuc 32iB

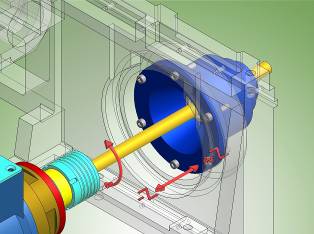

Система без держателя направляющей втулки
Используется для уменьшения остатка прутка. Экономит материал и деньги. Особенно актуальна при обработке коротких заготовок. Применяется при длине заготовки меньше или равной диаметру прутка.

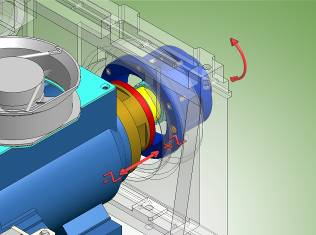

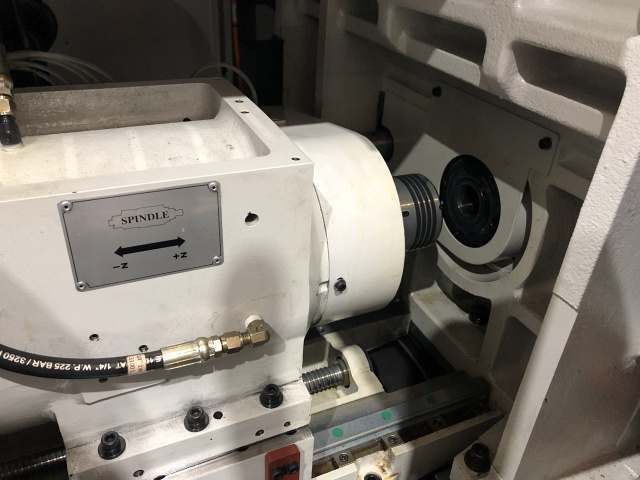

Система с одноврменно вращающимся держателем направляющей втулки
Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности на при обработке длинных деталей.
Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.
Система с фиксированным держателем направляющей втулки (Не вращающаяся направляющая втулка)
Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке. Устанавливается преимущественно при обработке круглого прутка из цветных металлов
Инструментальная система противошпинделя моделей «AB» включает 4 приводных инструмента
Обеспечивает полноценную доработку детали после перехвата.
Стандартная комплектация:
- Подсветка рабочей зоны
- Сервопривода шпинделей
- Управляемая «C» ось главного шпинделя (0,001°)
- Система подачи СОЖ
- Электронный контроль за системой подачи СОЖ
- Система контроля отрезки заготовки
- Система автоматической централизованной смазки
- Управляемая «C» ось противошпинделя (0,001°)
- Фиксированный держатель инструмента для противошпинделя - 2 шт.
- Вращающийся держатель инструмента для противошпинделя - 2 шт.
- Держатель инструмента для наружной обработки в противошпинделе 16 х 16 - 1 шт.
- Конвейер готовых деталей
- Кабинетное ограждение зоны обработки
- Направляющая втулка - 1 шт.
- Цанговые патроны для главного шпинделя и противошпинделя
- Набор ключей и инструмента для наладки станка
- Инструкция по эксплуатации

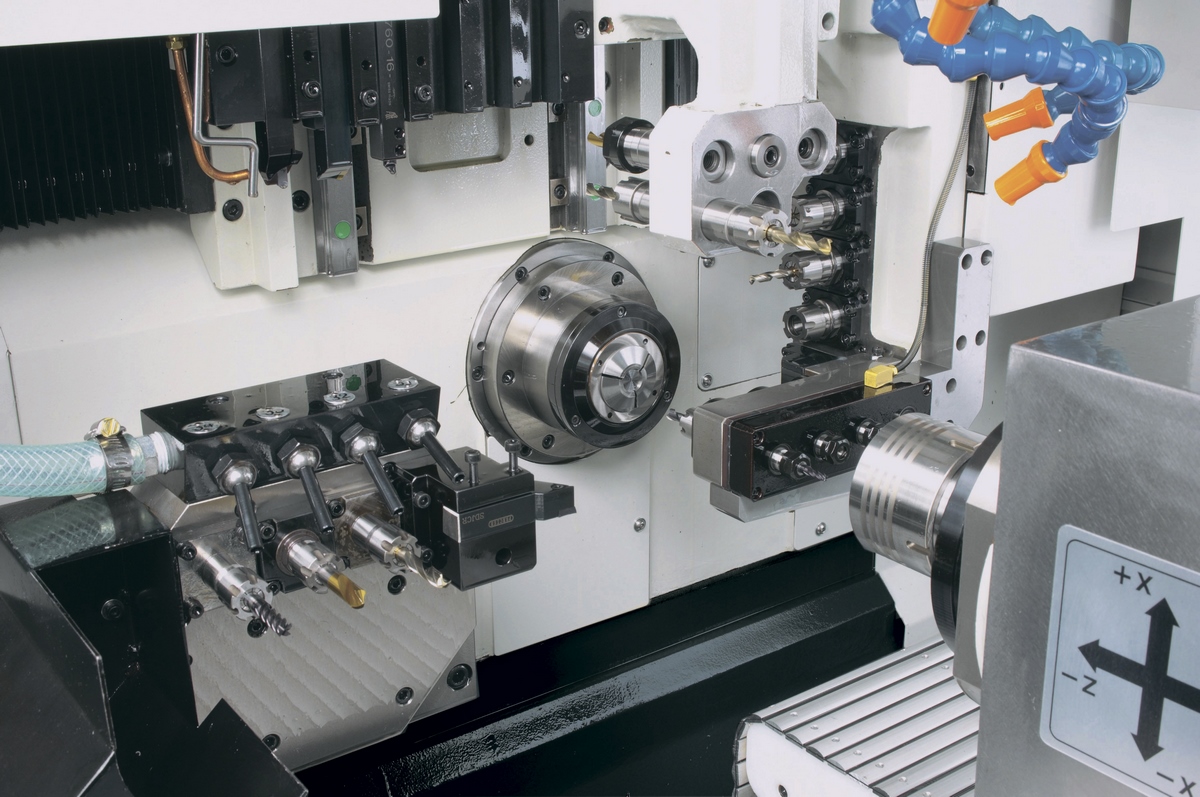

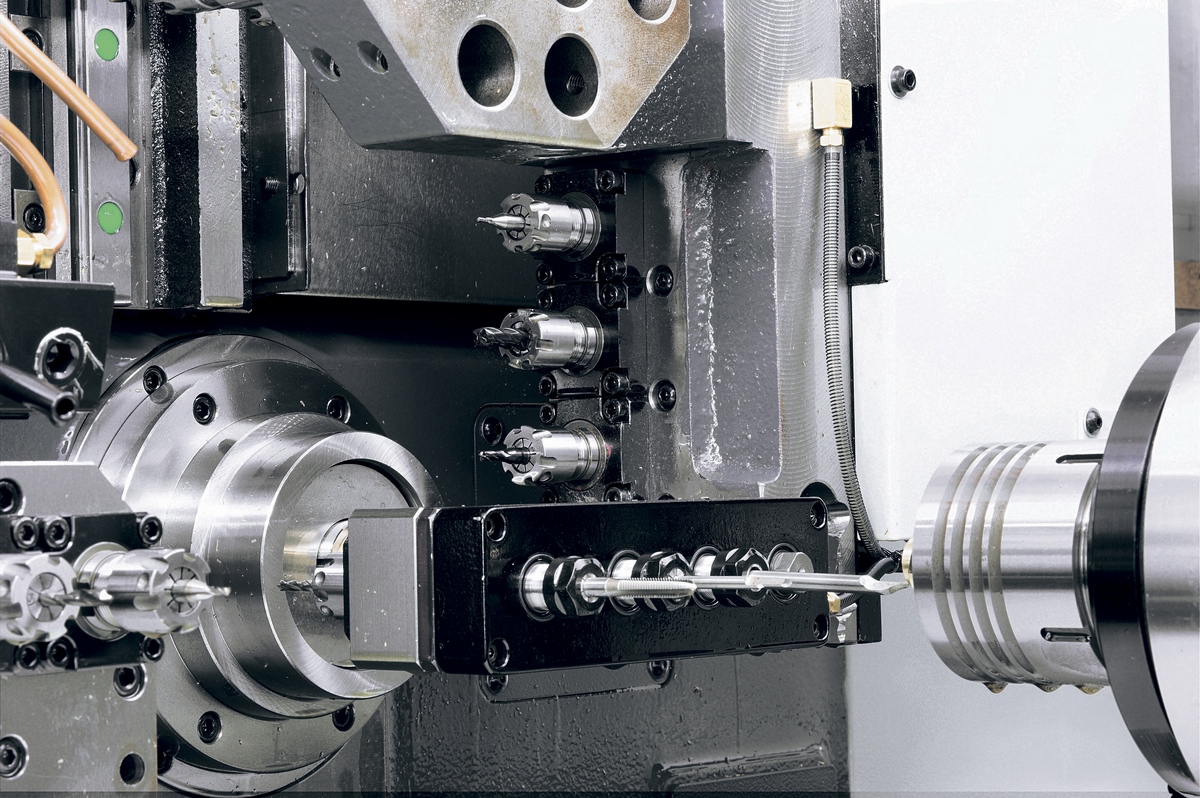

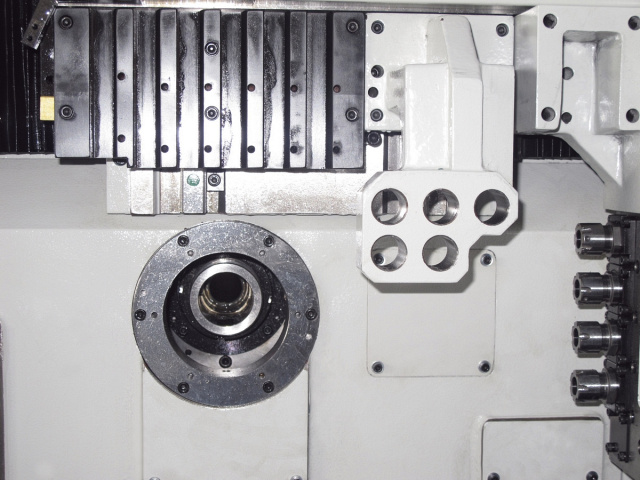

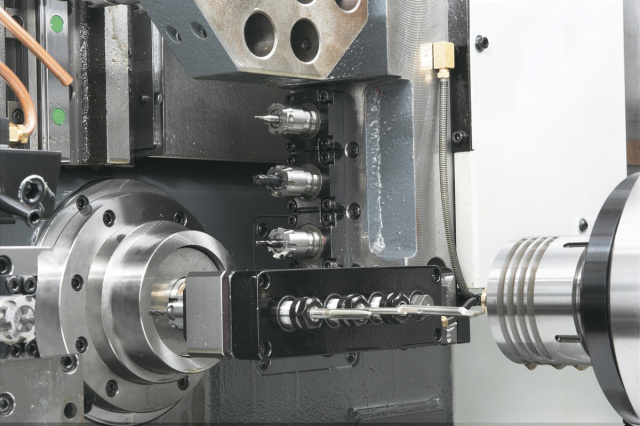

Основной рабочий суппорт
Отличается большим количеством инструментальных позиций (15 шт.) и легким доступом к инструментальным позициям для замены изношенного инструмента
Комплектация с фиксированным держателем направляющей втулки
Особенно актуальна при обработке коротких заготовок. Применяется при длине заготовки меньше или равной диаметру прутка.

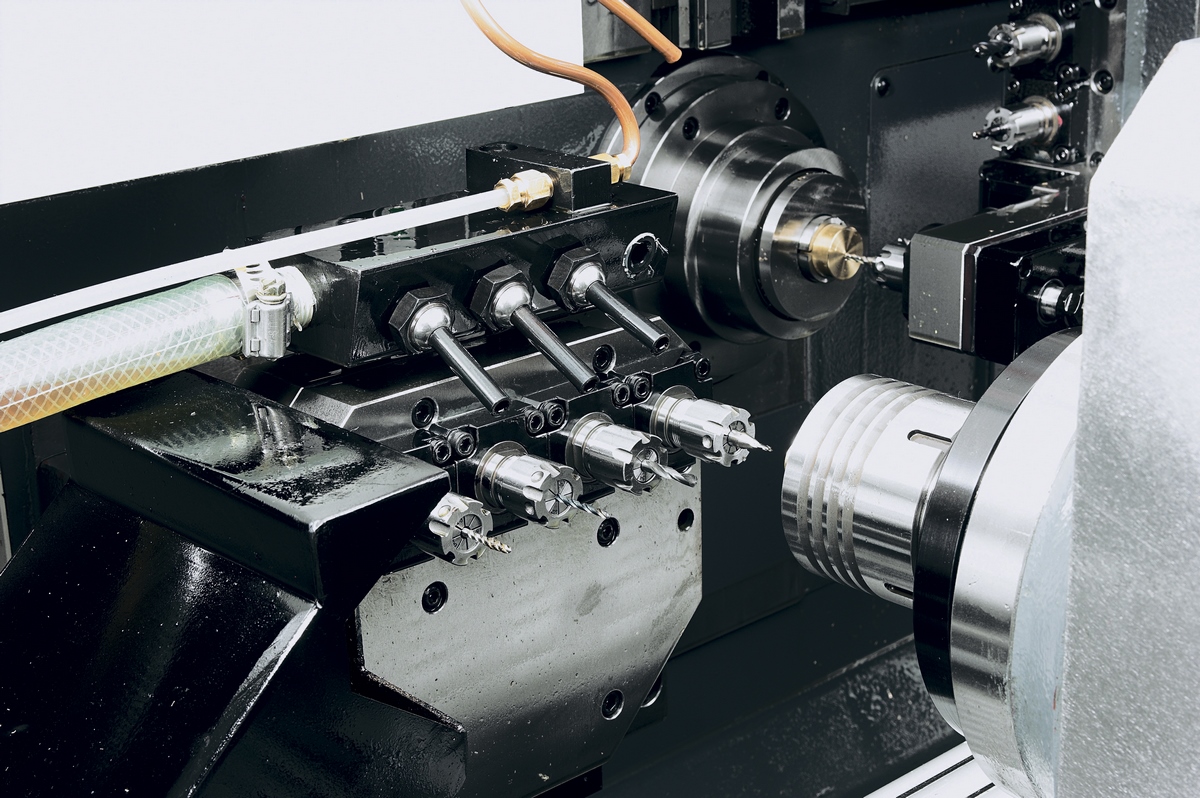

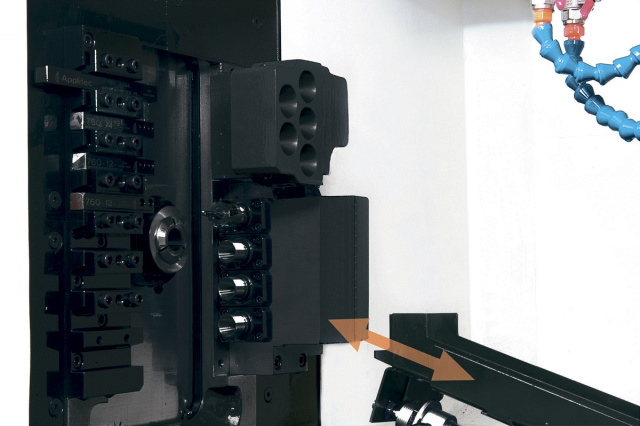

4-х позиционный держатель инструмента для обработки в противошпинделе
4-х позиционный приводной инструментальный суппорт позволяет обрабатывать деталь на противошпинделе независимо от главного шпинделя (увеличение производительности).

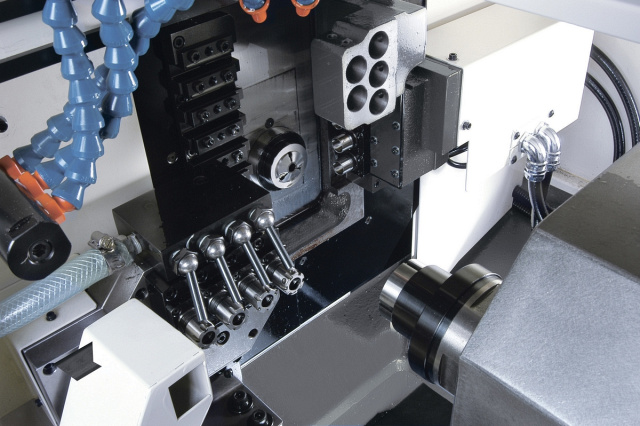

Противошпиндель
Позволяет обработать деталь с 2-х сторон в автоматическом режиме и увеличить производительность.

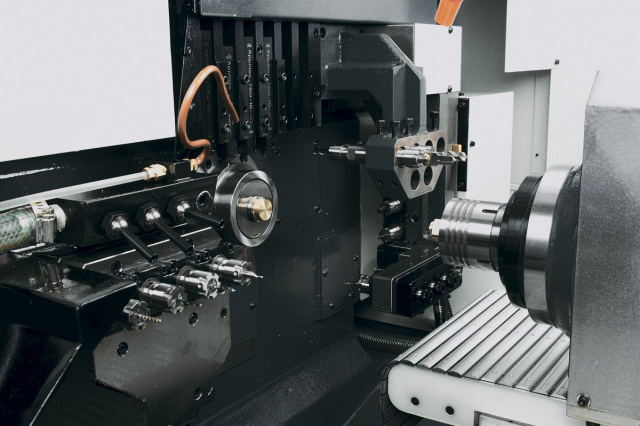

- 6-ти позиционный резцедержатель инструмента для наружной обработки;
- 5-ти позиционный резцедержатель инструмента для внутренней обработки;
- 4-х позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование);
- Большое количество инструментальных позиций позволяет обрабатывать сложные детали различных типоразмеров без необходимости переналадки.

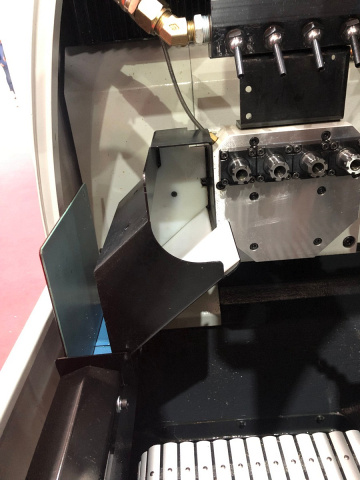

Уловитель деталей
Дополнительная комплектация:
- Корпус цангового патрона ER16 Ø25*100 мм (Опция)
- Двухсторонний держатель инструмента для внутренней обработки ER16 M2 (Опция)
- Уловитель длинных деталей для противошпинделя (Опция)
- Конвейер готовых деталей (Опция)
- Конвейер для уборки стружки с тележкой (Опция)
- Набор цанг ER16 (Опция)
- Набор цанг ER20 (Опция)
- Кондиционер системы подачи СОЖ (Опция)
- Захват патрона (Опция)
- Стабилизатор напряжения 30 кВа (Опция)
- Трансформатор 30 кВа (Опция)
- Уловитель масляного тумана (Опция)
- Полное соответствие стандарту CE (Опция)
- 3-х позиционный приводной инструментальный блок для внутренней обработки (Опция)
- Стационарные блоки для внутренней обработки (в противошпинделе) (Опция)
- Система масляного охлаждения шпинделя и противошпиндел (Опция)

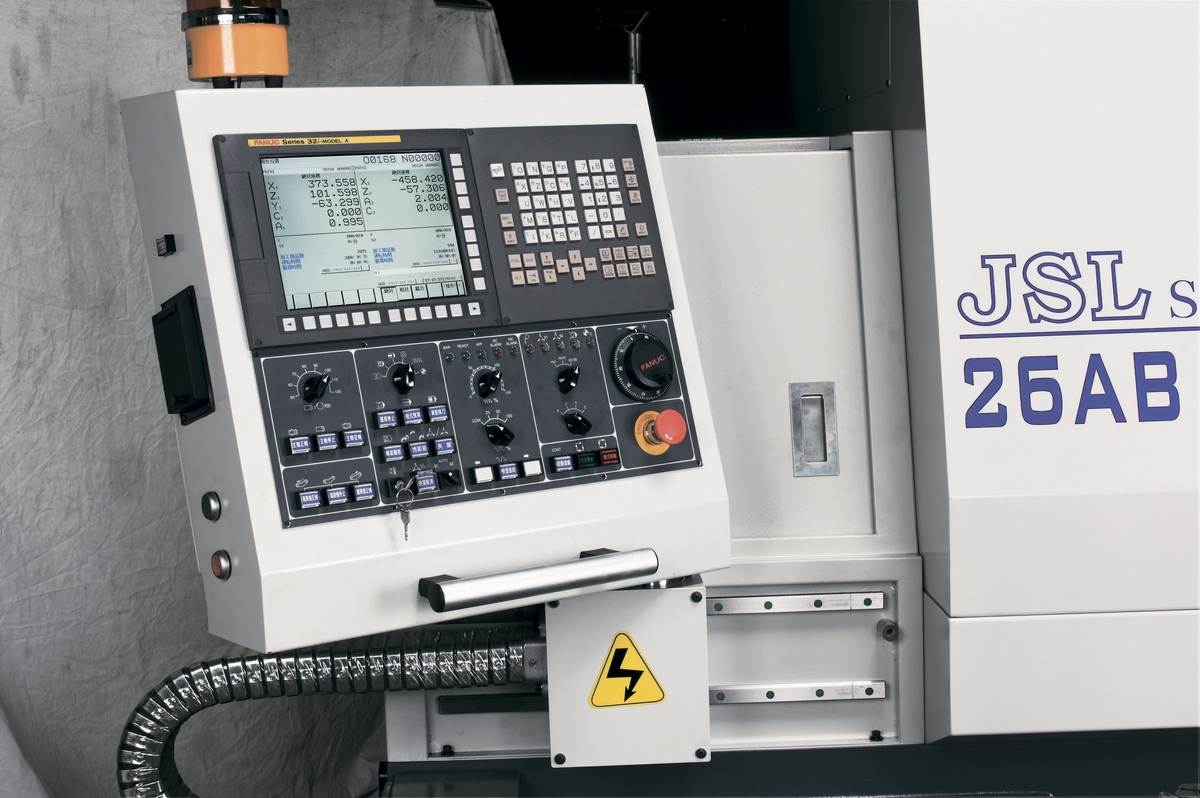

Система ЧПУ Fanuc
Установка самой распространенной системы ЧПУ в России позволит легко найти на рынке труда квалифицированного оператора.
Двухсторонний держатель инструмента для внутренней обработки ER16
Позволяет использовать одну инструментальную позицию для обработки как в главном шпинделе, так и в противошпинделе.

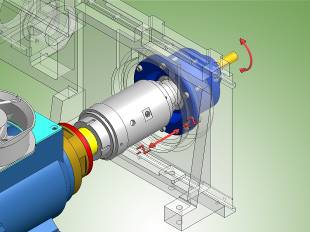

Одновременно вращающийся держатель направляющей втулки
Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.
3-х позиционный осевой держатель инструмента для шпинделя и противошпинделя
Позволяет обрабатывать заготовку осевым приводным инстурментом как в главном шпинделе, так и в противошминделе.
Цанговый патрон вращается, втулка не вращается
Легка в установке и регулировке. Устанавливается преимущественно при обработке круглого прутка из цветных металлов.
