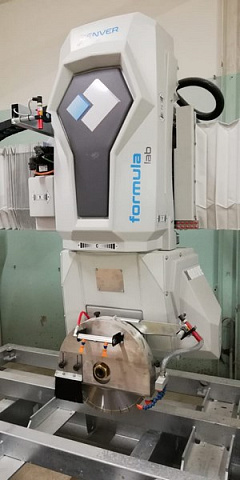

Станок для раскроя камня DENVER Formula

Поделиться
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая

Количество осей: 5 шт.

Макс. Ø диска: 400 мм

Мощность шпинделя: 11 кВт

Преимущества
  • Резка концевыми фрезами
  • Сверление в 4-х углах в едином цикле вырезки с диском
  • Единичное сверление в любом месте
  • 2D черчение
  • Фотографирование слябов
  • Вакуумная система переноски изделий
  • Режим «Плиткореза»
  • Автоматическая раскладка заготовок с целью снижения отходов производства
  • Прямолинейный и криволинейный раскрой диском
  • Одиночные резы в ручном режиме
  • Комплексные резы по программе
  • Визуализация обработки

НАЗНАЧЕНИЕ:

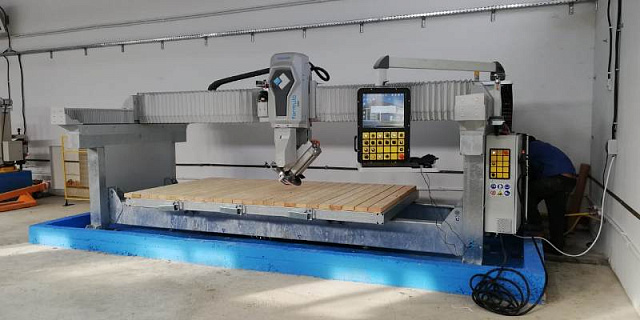

FORMULA - это новый 5-и осевой обрабатывающий центр, специально разработанный для обработки как натурального так и искусственного камня, керамики и ультратонких материалов, полностью отвечающий самым высоким требованиям по скорости, точности и программному интерфейсу. Всё это необходимо для решения современных задач связанных с эффективной резкой плит, включая обрезку, снятие напряжения, разнонаправленные и криволинейные резы, а также внутренние вырезы.

Передовые материалы, такие как кварц, керамика и другие производные камня/гранита/кварца, продвигают технологическую революцию, делая традиционные мостовые пилы все более устаревшими.

FORMULA приходит с современной технологией для того чтобы помочь компаниям справиться с новыми характеристиками материалов, предлагая специфический пакет «железо + программное обеспечение».

Моноблочная структура обеспечивает максимальную жесткость, быстрое ускорение, точность резки и простоту установки.

Программное обеспечение CAD-CAM разработано на основе анализа различных свойств материалов, режимов резки, возможностей режущего инструмента. В совокупности с механической прочностью станка позволяет достигать одной десятой миллиметра точности при наилучшем качестве.

Все направляющие и скользящие части защищены защитой ABS, чтобы гарантировать легкий, нержавеющий, звукоизоляционный, эргономичный и эстетичный результат.

Гибкость в работе обусловлена современной ЧПУ системой OSAI, разносторонним дружественным программным обеспечением DDX EASYSTONE.

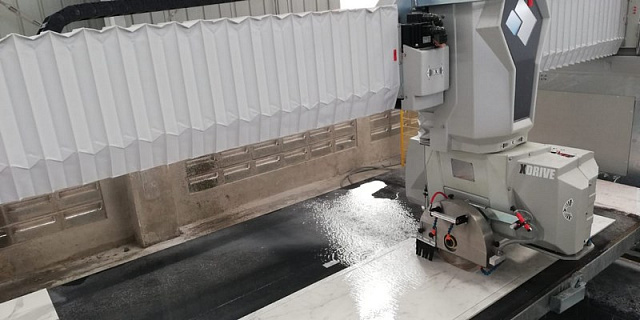

В станке применена фирменная запатентованная технология X - DRIVE. Она заключается в непрерывном контроле над центральной точкой инструмента и удержания её под углом 90 град. к обрабатываемой поверхности для достижения повышенной точности обработки.

Мощный шпиндель 11 кВт\15 л.с. (S6) с регулируемой скоростью до 5000 об\мин и креплением ½ Gas обеспечивает широчайший круг задач, используя сверла, концевые фрезы, торцевые резы и т.д.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Резка диском натурального и искусственного камней, керамогранита, ультратонкой керамики толщиной до 3 мм.
  • Криволинейные резы диском или пальчиковой фрезой для производства столешниц, моек, лестниц.
  • Сверление в углах в едином цикле резки с диском для производства столешниц.
  • Выборка четвертей под установку раковин, моек.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

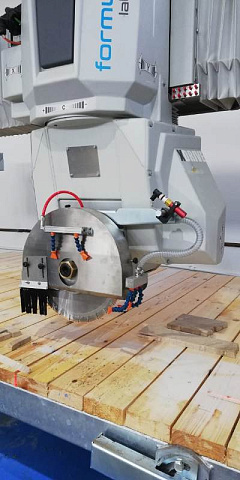

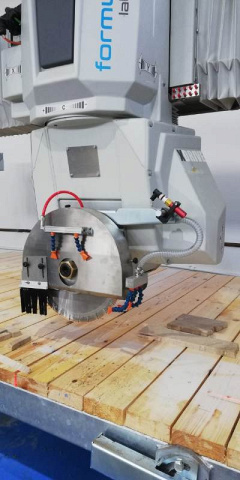

ДВИГАТЕЛЬ

Мощность 15 л.с. / 11 кВт (S6) с комплексным воздушным и водяным охлаждением, валом диаметром 50 мм и металлическим кожухом для пильного диска.

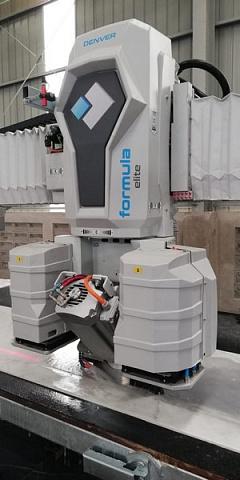

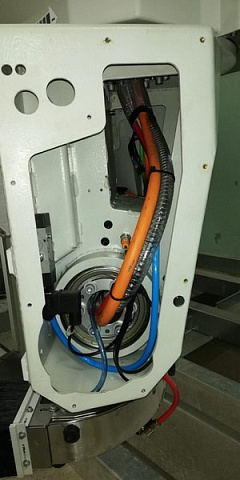

ПОВОРОТНЫЙ УЗЕЛ / НАКЛОННЫЙ УЗЕЛ

Усиленный механизм вращения головы -3 + 363, с возможностью интерполяции по осям X, Y, C и A для автоматических диагональных резов под любым углом и сложного профилирования деталей.

Наклон шпинделя на угол от 0° до 90°, положение которого автоматически визуально отображается на экране.

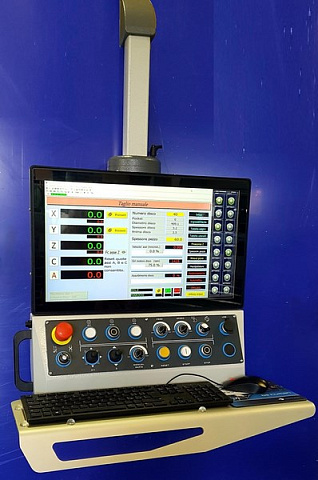

СИСТЕМА ЧПУ

Система ЧПУ состоит из:

  • Блока управления станком OSAI с Windows 10.
  • Консольного пульта управления с 21” сенсорным монитором.
  • Клавиатура, мышка, стилус.
  • DDX EASYSTONE NC Новейший русифицированный интерфейс визуального управления.

ПРОИЗВОДИТЕЛЬНОСТЬ

Решения, разработанные DENVER, обеспечивают непревзойденную прочность, благодаря:

  • Усиленной конструкции из закаленной стали.
  • Не требующим замены шарикоподшипникам на высокоточных направляющих.
  • Станине с ребрами жесткости, произведенной из высокопрочной стали.

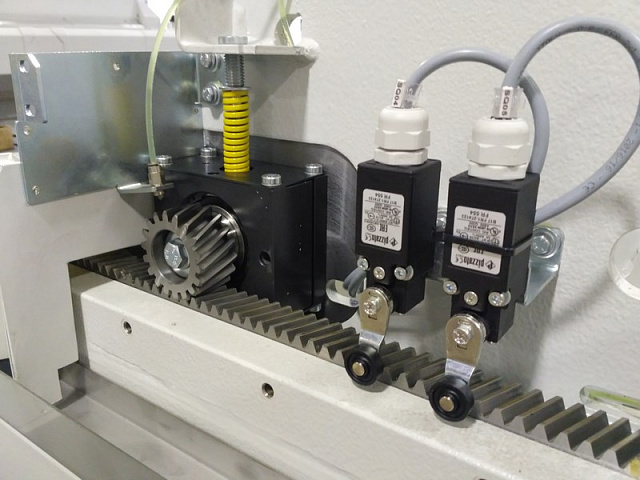

  • Запатентованной соединительной системе пружин и реечной трансмиссии.

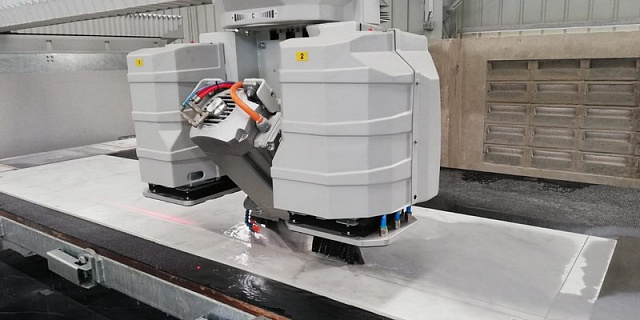

X-MOTION ВАКУУМНЫЕ ПРИСОСКИ ДЛЯ ПЕРЕМЕЩЕНИЯ ЗАГОТОВОК

Запатентованная система создания вакуума для оптимального захвата отрезанных частей.

Присоски необходимы для того чтобы освободить оператора от ручной разгрузки заготовок в течение цикла резки (например разъединить отрезанные части для предотвращения зарезания диском).

Блок управляется независимым вакуумным насосом через програмное обеспечение. Минимальные размеры переносимых заготовок 2 х 3 см.

Применение данного устройства увеличивает производительность станка предоставляя предельную автоматизацию цикла резки, а также комфорт и безопасность оператора.


НОВЕЙШЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ DDX EASYSTONE NC

Поддерживающий функционал:

  • Простое черчение (от точки к точке).
  • Импорт файлов DXF.
  • Функция «МУЛЬТИ-СЛЭБ».
  • Автоматический нестинг.
  • Единичные и множественные резы диском.
  • Комбинированная резка диском и сверлом или фрезой.
  • Моделирование траектории движения инструмента с визуализацией стола, слэба, диска и фрезы, вакуумных присосок.
  • Интерполяция по 4 осям, с возможной 5-й осью позиционирования.
  • Контроль параметров обработки в режиме реального времени.

РЕЗИНОВОЕ ПОКРЫТИЕ РАБОЧЕГО СТОЛА

Покрытие изготовлено из специальной упругой и водостойкой резины.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ВЫНОСНОЙ ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

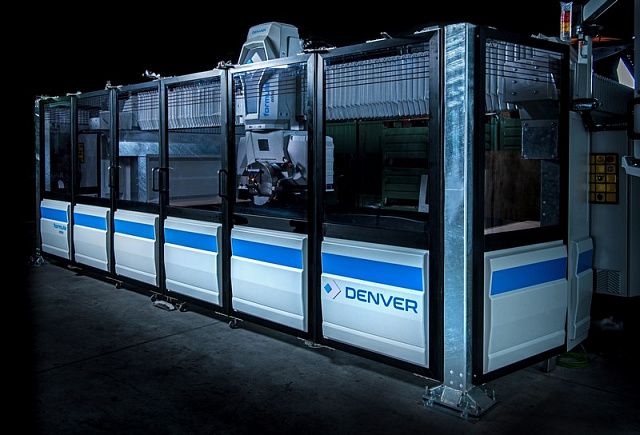

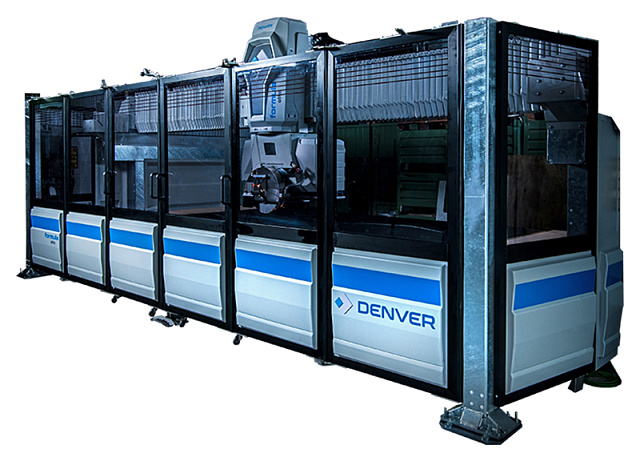

РАЗДВИЖНЫЕ ЗАЩИТНЫЕ ДВЕРИ БЕЗОПАСНОСТИ

В модели ELITE

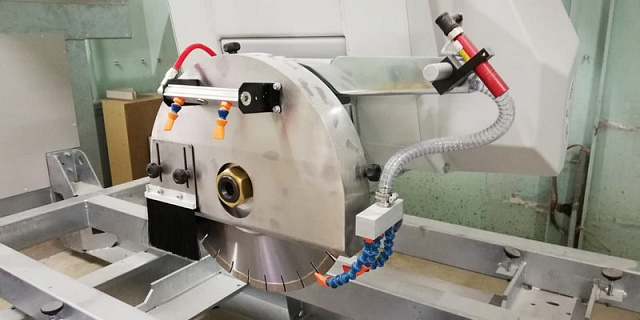

КОЖУХ ДЛЯ ДИСКА Ø400 ММ

ШПИНДЕЛЬ МОЩНОСТЬЮ 13 КВТ

Настраиваемая скорость вращения (до 5000 об/мин.) посадка Ø50 мм. внутренняя резьба 1/2 GAS.

ГИДРАВЛИЧЕСКИЙ НАКЛОНЯЕМЫЙ СТОЛ

РЕЗИНОВОЕ ПОКРЫТИЕ ДЛЯ СТОЛА

ВАКУУМНАЯ СИСТЕМА X-MOTION ДЛЯ ПЕРЕМЕЩЕНИЯ ДЕТАЛЕЙ

В модели ELITE

Система обеспечивает полностью автоматический цикл раскроя каменных заготовок (автоматический нестинг), что позволяет увеличить производительность более чем на 40%!

ЛАЗЕРНАЯ ЛИНЕЙКА CLASS III R УСТАНАВЛИВАЕТСЯ НА КОЖУХ ПИЛЬНОГО ДИСКА

ПНЕВМАТИЧЕСКИЙ ЩУП ДЛЯ ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ СЛЯБА

В модели ELITE

АВТОМАТИЧЕСКИЙ КОНТАКТНЫЙ ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ДИСКА, А ТАКЖЕ ДЛИНЫ ФРЕЗ, СВЁРЕЛ

В модели ELITE

ЛАЗЕР ДЛЯ ПОЗИЦИОНИРОВАНИЯ ЗАГОТОВКИ ИЛИ ШАБЛОНА



ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Резиновое покрытие для стола

Только для модели LAB

Поворот шпинделя на угол от 0 до 360 град

Только для модели LAB

EASYSTONE NC для консольного пульта управления

Система фотосъемки с установкой цифровой камеры. Увеличивает высоту машины.

Функционал:

  • Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости;
  • Преобразует изображение в CAD-файл для оптимизации раскроя;
  • Увеличивает высоту машины.
EASYSTONE NC программное обеспечение для консольного экрана для выборки фрезами

EASYSTONE NC программное обеспечение для консольного пульта управления для работы с блоками (карнизы)

  • Линейные и криволинейные карнизы с диском в вертикальном положении;
  • Линейные карнизы с диском в горизонтальном положении;
  • Черновая и чистовая зачистка диском с 3-осевой интерполяцией по осям X-Y-Z;
  • Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями.
EASYSTONE PHOTO Система фотосъемки с установкой цифровой камеры. Увеличивает высоту машины

Функционал:

  • Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости;
  • Преобразует изображение в CAD-файл для оптимизации раскроя.

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.

EASYSTONE CAD-CAM Программное обеспечение для работы с диском

Функционал:

  • 2D черчение;
  • Импорт файлов DXF;
  • CAD-CAM в единой среде;
  • Функция «МУЛЬТИ-СЛЕБ»;
  • Автоматический нестинг;
  • 3-осевое фрезерование, профилирование и сверление;
  • Циклы резки в 3 осях;
  • Управление толщиномером в 3 осях;
  • Прямые карнизы (с интерполяцией по оси Z) с диском в вертикальном положении;
  • Прямые карнизы с диском в горизонтальном положении, а также криволинейные карнизы с интерполяцией по оси С;
  • Интерполяция по 4 осям, с возможной 5-й осью позиционирования;
  • Контроль параметров обработки в режиме реального времени.
EASYSTONE CAD 2D Программное обеспечение для создания 2D чертежей

EASYSTONE X-MOTION ПО для работы с присосками

Только для модели ELITE

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском ИЛИ EASYSTONE CAD-CAM для 3D изделий в 5 осях.

EASYSTONE CAD-CAM Программное обеспечение для работы фрезами

  • Линейные и криволинейные карнизы с диском в вертикальном положении;
  • Линейные карнизы с диском в горизонтальном положении;
  • Черновая и чистовая зачистка диском и фрезой;
  • Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями руководящими принципами в плане и разделе);
  • Контроль последовательности инструментов (кухонные столешницы, душевые поддоны).

Не поддерживает барельефы и текстуры.

Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.
