Макс. ширина пакета: 450 мм
Макс. высота заготовки: 250 мм
Тип подачи: гидравлика
Наличие встроенного узла клеенанесения: нет
- Ширина пакета заготовок: 450 мм
- Высота пакета до 250 мм
- Литая станина станка
- Мощная гидроподача стола

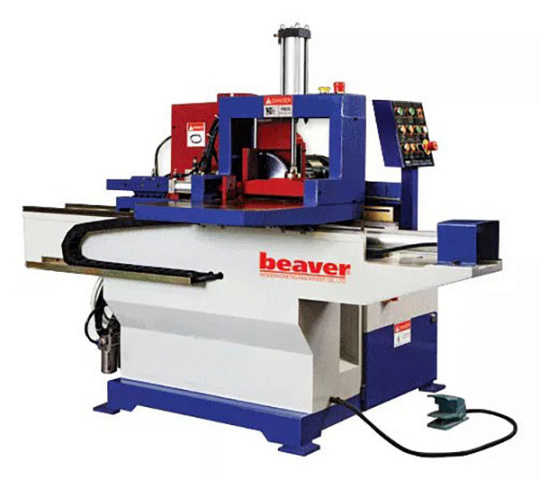

Шипорезный станок тяжелой серии TSK-25G предназначен для торцовки, фрезерования шипов и нанесения клея на торцы короткомерных и длинномерных брусков и ламелей длиной от 150 мм до 1000 мм. Ширина обрабатываемых заготовок до 250 мм. Расположение шипов по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным.

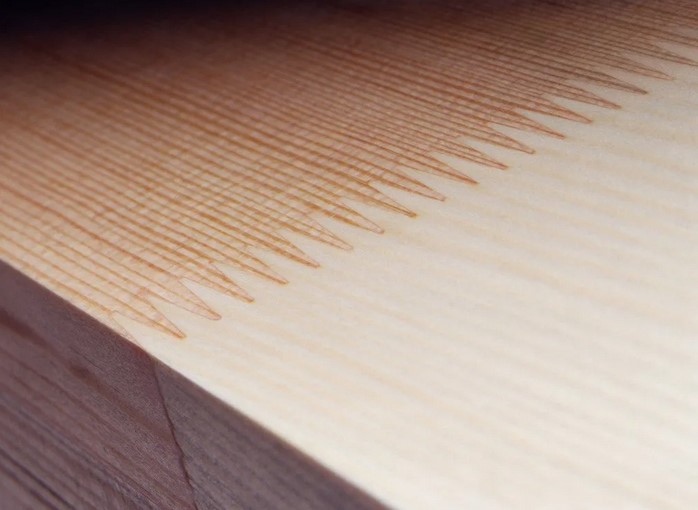

Шипорезные станки применяются на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращеную заготовку заданного размера.

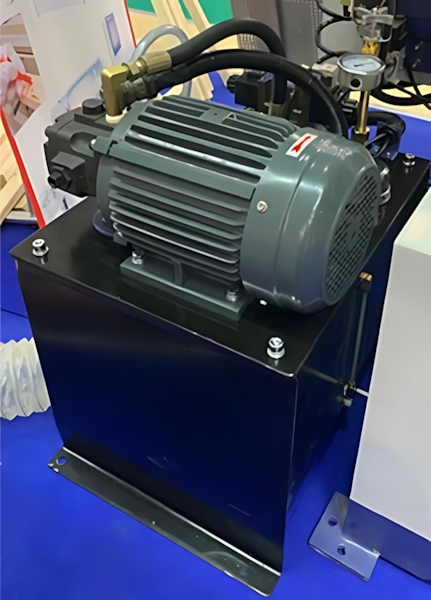

Подача стола осуществляется через гидропривод. Гидравлический привод гарантирует мощную и равномерную подачу пакета заготовок в рабочую зону, что позволяет нарезать шип на древесине даже твердых пород.

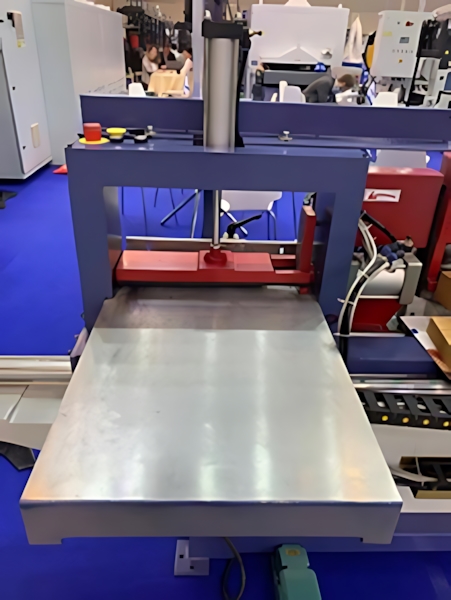

Размер стола 650 x 500 мм. в сочетании с гидроподачей позволяют увеличить производительность на 30% по сравнению со стандартными станками и обрабатывать пакет заготовок шириной до 450 мм.

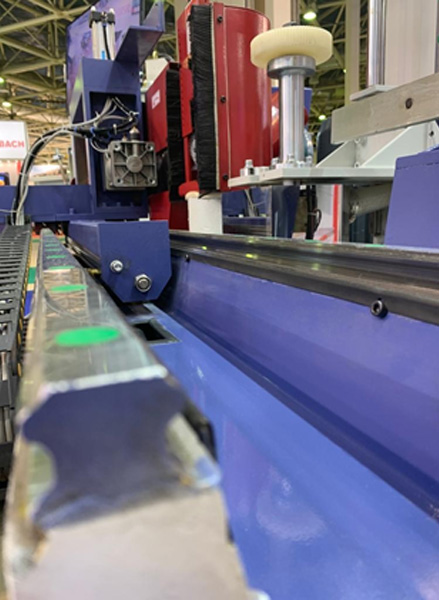

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

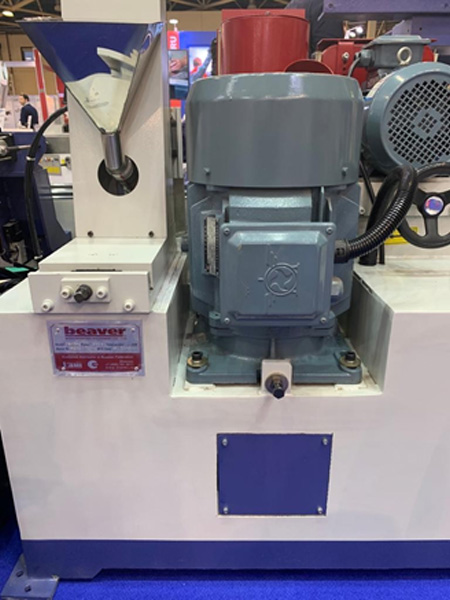

Фрезерный шпиндель оснащен двигателем мощностью 18,5 кВт. Это позволяет увеличить производительность и нарезать минишип на твердых породах древесины.

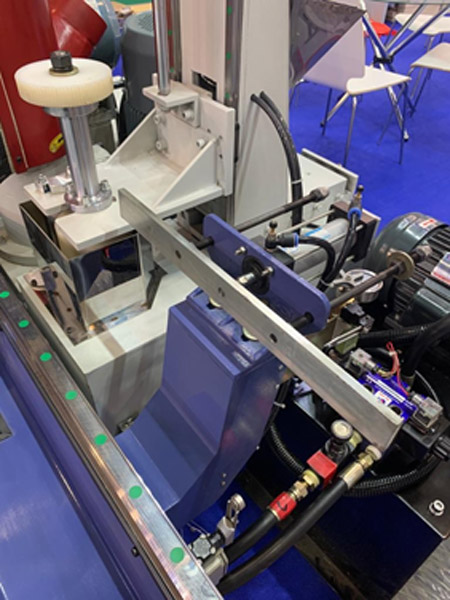

Станок оснащен мощным пневматическим устройством смещения обработанных заготовок. Благодаря пневмоцилиндру пакет заготовок максимально быстро передается для дальнейшей обработки, что увеличивает производительность.

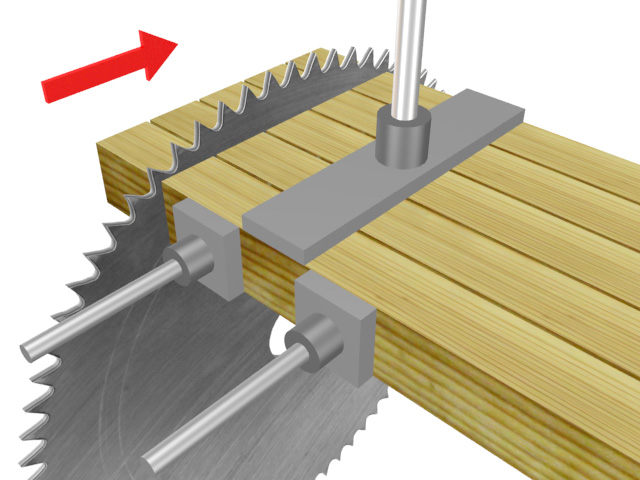

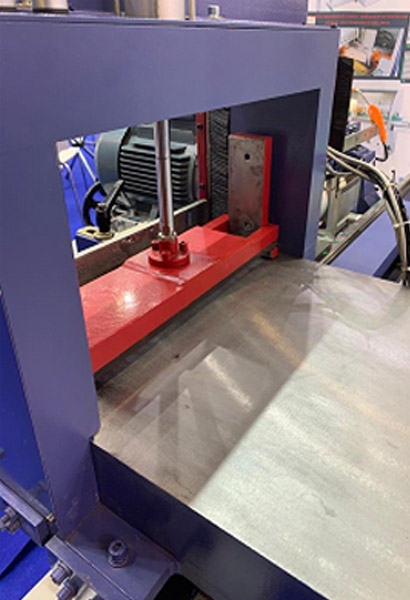

Прижим пакета заготовок к боковой базовой плоскости и к поверхности стола осуществляется двумя мощными пневмоцилиндрами, обеспечивающими надежное базирование заготовок и высокую точность обработки минишипов.
Станок оснащен высокооборотистым фрезерным шпинделем увеличенного диаметра 50 мм, который исключает сколы при обработке пакета заготовок.

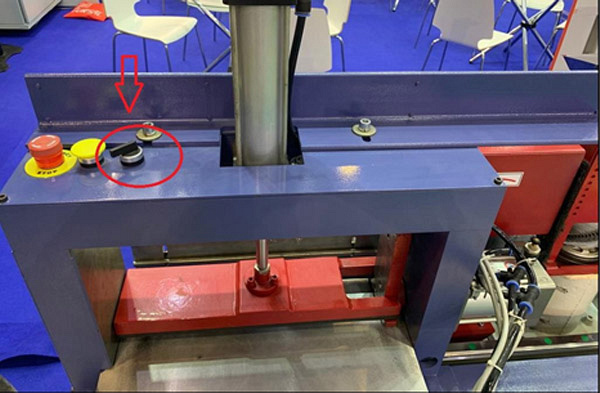

Смещение шпинделя на 0.5 шага шипа при обработке второго торца заготовок. Исключают «человеческий фактор» при настройке смещения зуба на заготовке. Увеличение производительности до 30%.

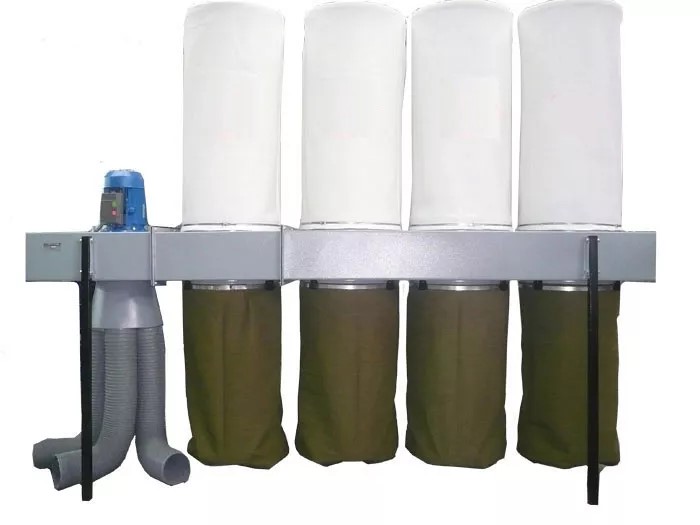

Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
- Производительность 7000 м³/ч
- Мощность 5,5 кВт
- Объем накопителей 0,8 м³
- Фильтрующий материал: нетканый синтетический

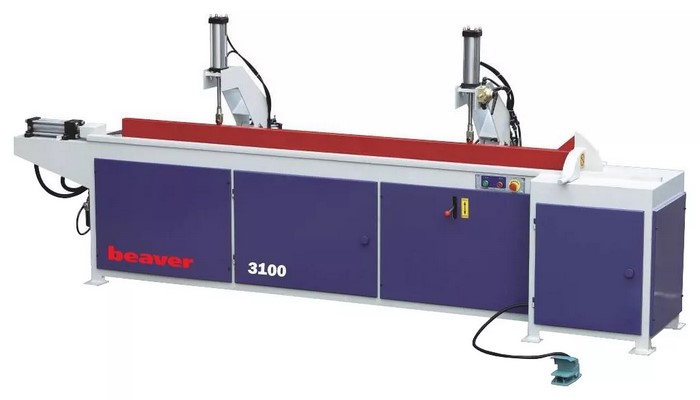

- Одноканальные прессы с длиной прессования 3100 мм или 6000 мм.
- Двухканальные прессы с длиной прессования 3100 мм, 4500 мм или 6000 мм.
- Бесконечный пресс для сращивания

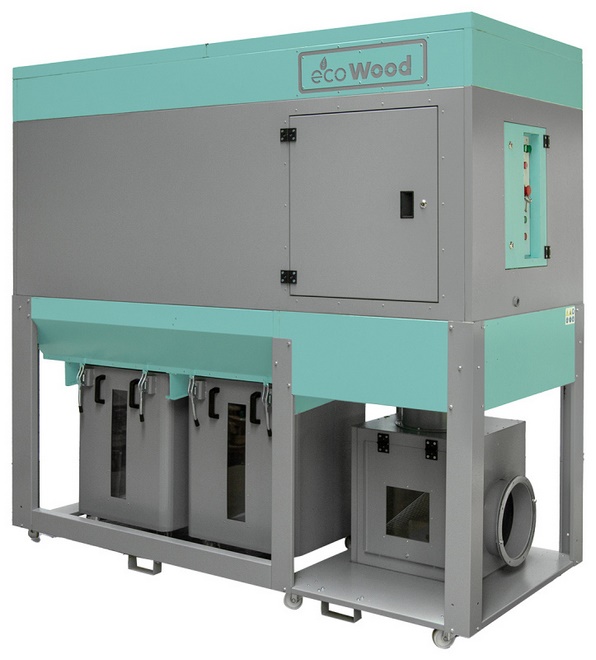

Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.
- Производительность: от 6500 – до 12500 м³/ч.
- Мощность: от 7,5 – до 18,5 кВт.
- Объем накопителей: от 2,3 – до 4,6 м³.
- Фильтрующий материал: полиэстер.

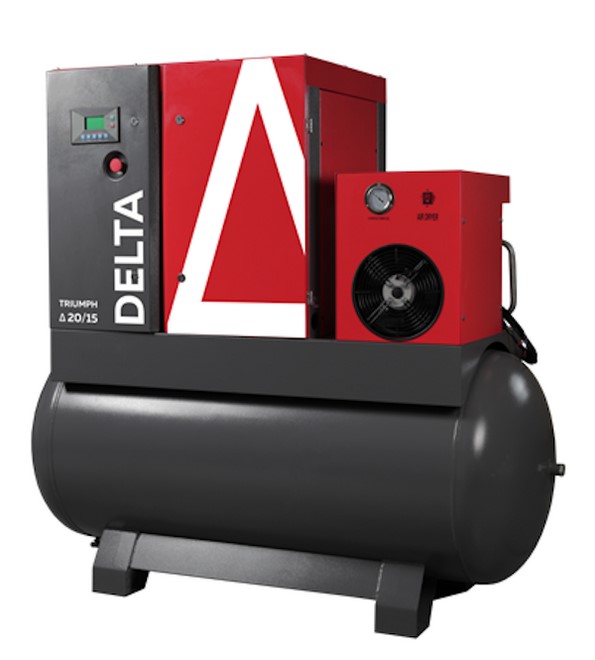

Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры.
- Производительность 0,69 м³/мин.
- Мощность 5,5 кВт.
- Объем ресивера 500 л.
- Прямой привод.
- Уровень защиты двигателя IP54.

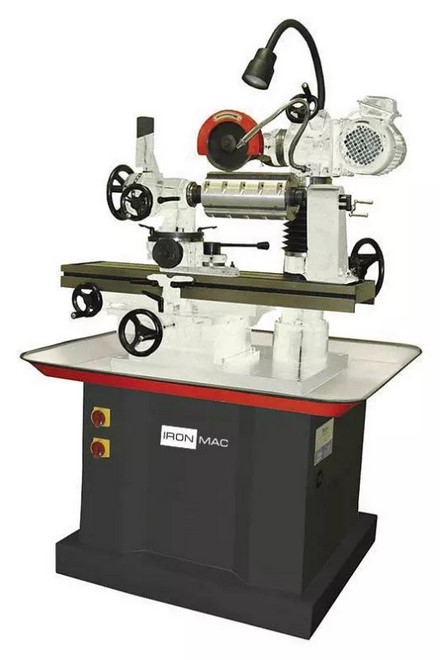

Станок IRONMAC-250 предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания.
- Максимальные размеры насадных фрез (D x d x B), мм - 300 х 50 х 250.
- Максимальные размеры плоских ножей (L x B), мм - 200 х 40.
- Ø хвостовика концевой фрезы, мм – 3 - 13.
- Суммарная мощность 0,7 кВт.

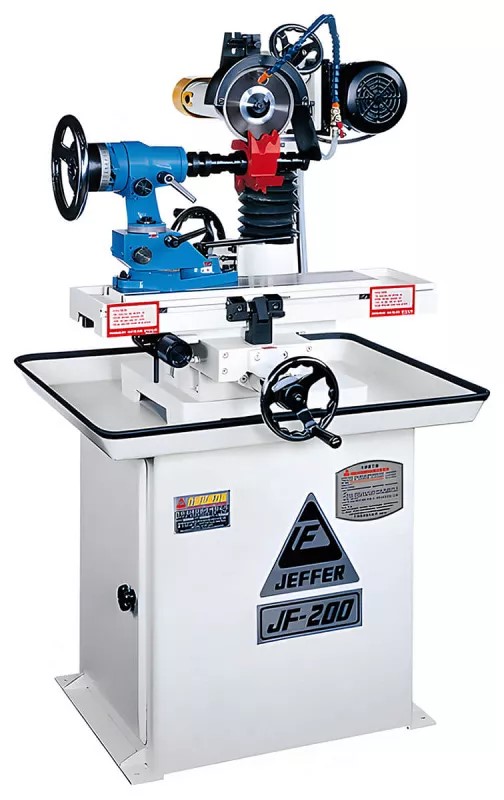

Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания.
- Максимальные размеры насадных фрез (D x d x B), мм - 230 х 50 х 230.
- Максимальные размеры плоских ножей (L x B), мм - 200 х 40.
- Ø хвостовика концевой фрезы, мм – 3 - 13.
- Суммарная мощность 0,76 кВт.

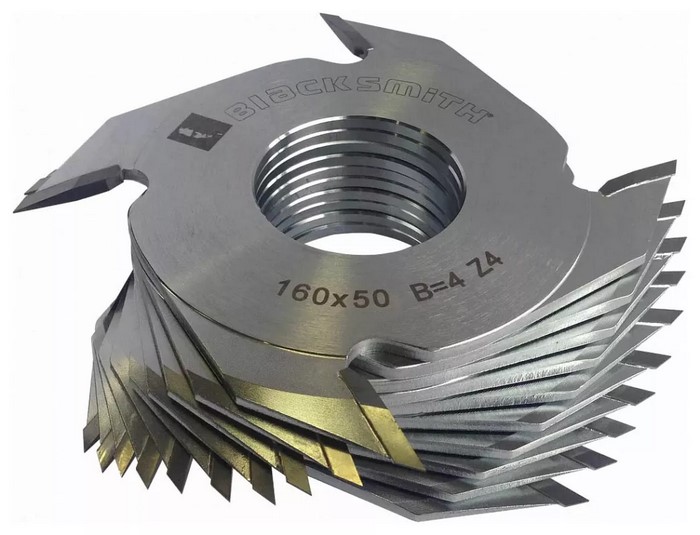

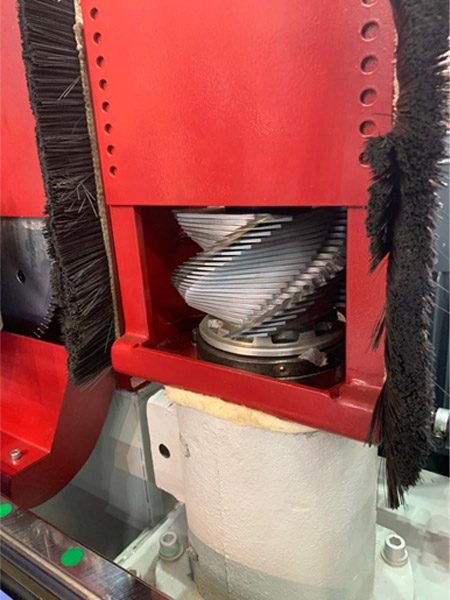

Фрезы для сращивания BLACKSMITH.

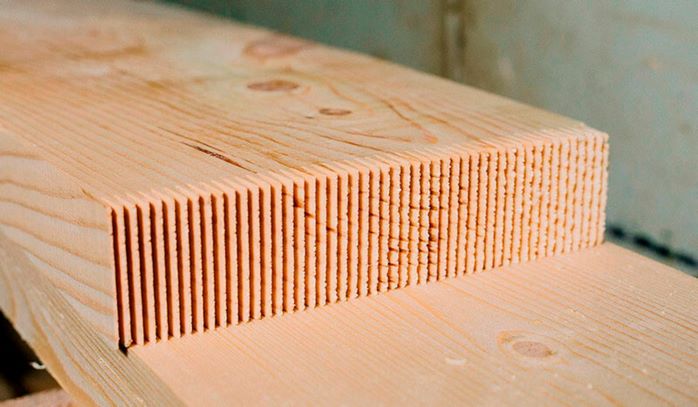

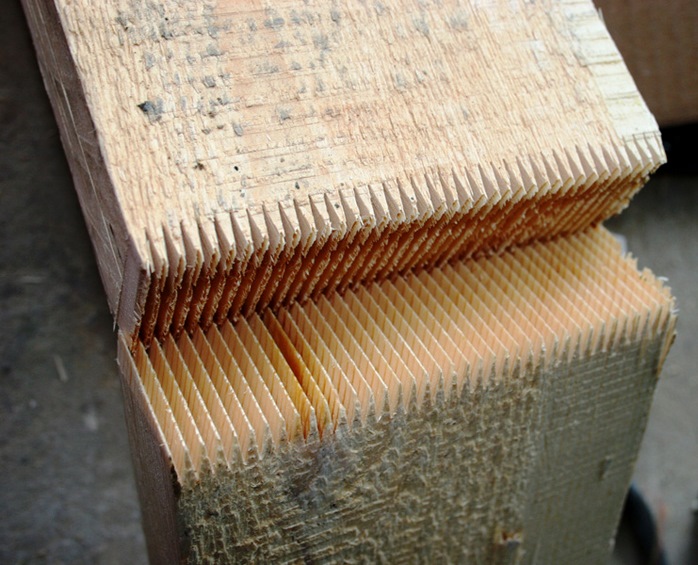

Предназначены для нарезки шипов для сращивания по длине в заготовках из древесины твердых и мягких пород.

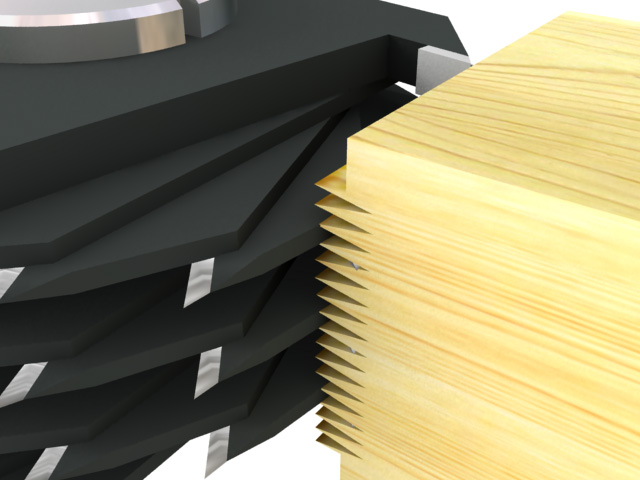

Веерное расположение фрез обеспечивает плавное (без ударов) фрезерование, что значительно улучшает качество шипового соединения.
Набор пакета осуществляется по желанию заказчика в зависимости от высоты сращивания.
Фрезы Blacksmith для сращивания на микрошип
