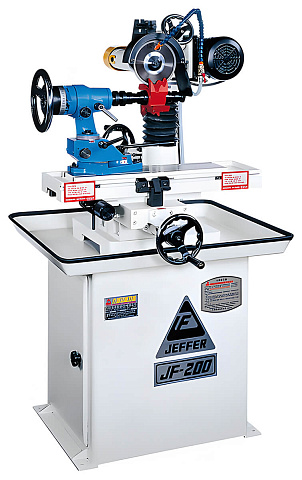

Универсальный заточной станок JF-200 JEFFER

НАДЕЖНАЯ СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно, высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м.

ПЕРЕМЕЩЕНИЕ КАРЕТКИ

Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:

• обеспечивается плавность перемещения заточного стола и процесса заточки,
• исключает влияние человеческого фактора.

Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка.

ОГРАНИЧИТЕЛИ КАРЕТКИ

Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ

Поперечное перемещение заточного узла осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм.

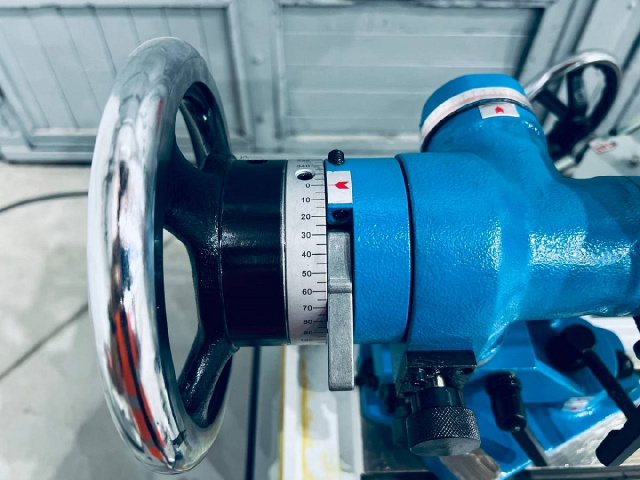

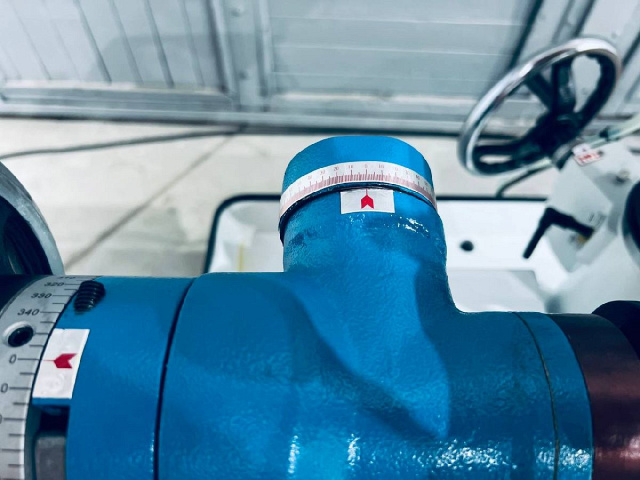

НАСЕЧНЫЕ ЛИМБЫ

Делительная головка оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

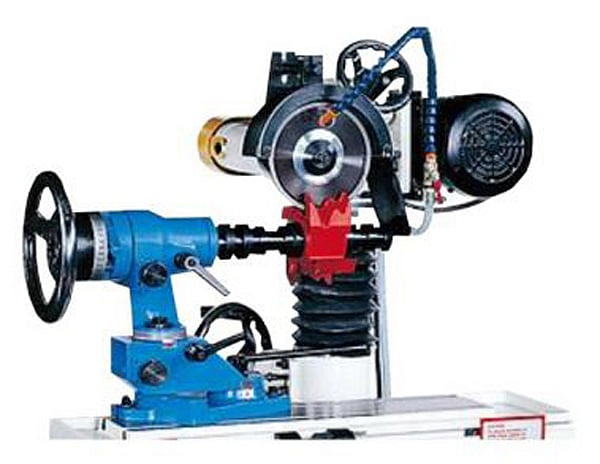

Особенность конструкции оправки (консольная) допускает заточку насадного инструмента с максимальной длиной не более 150 мм. Для заточки тяжелого насадного инструмента (длиной свыше 150 мм) применяется оправка с задним поддерживающим центром.

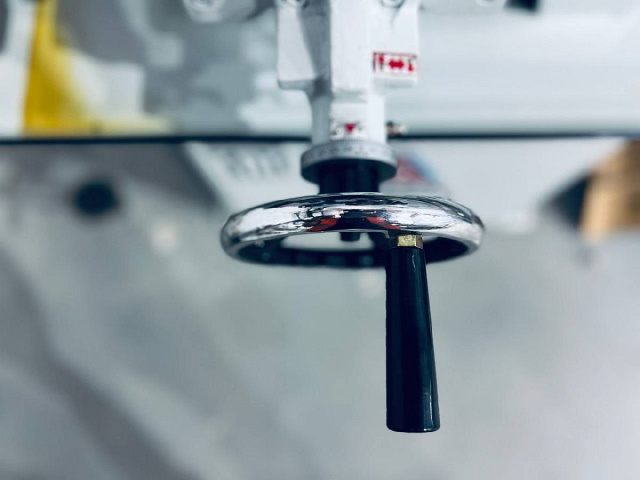

МАХОВИК

Наклон, поворот и подъем заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой.

Заданное положение заточного узла устанавливается при помощи фиксаторов.

Подъем заточного узла осуществляется при помощи маховика за счет передачи винт-гайка, что гарантирует точность настройки станка перед заточкой.

Подвижная часть механизма подъема заточного узла защищена гофрокожухом, предотвращающим попадание абразивной пыли в смазывающиеся его части.

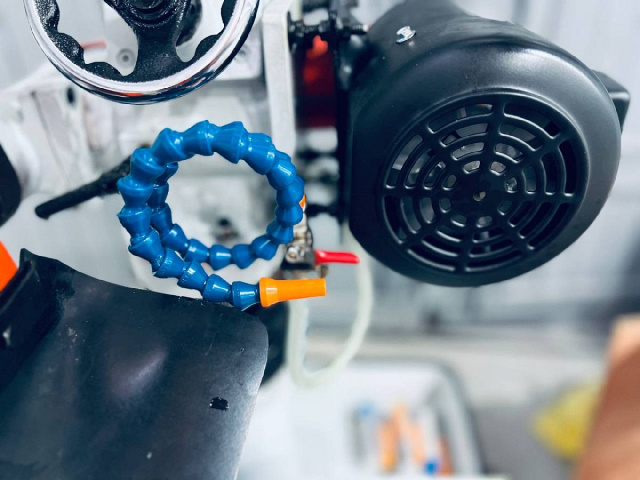

СОЖ

Станок оснащен системой подачи охлаждающей жидкости.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

БАК ДЛЯ СОЖ

Выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

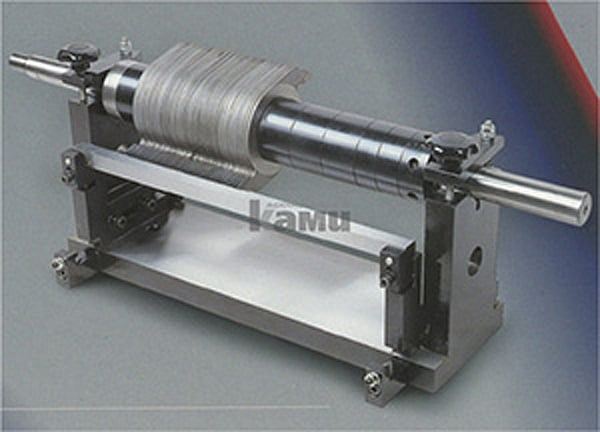

ЗАТАЧИВАНИЕ НАБОРНЫХ ФРЕЗ

Специальное приспособление с задним поддерживающим центром позволяет затачивать наборные фрезы для сращивания длиной до 180 мм.

Применяемая делительная головка также оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

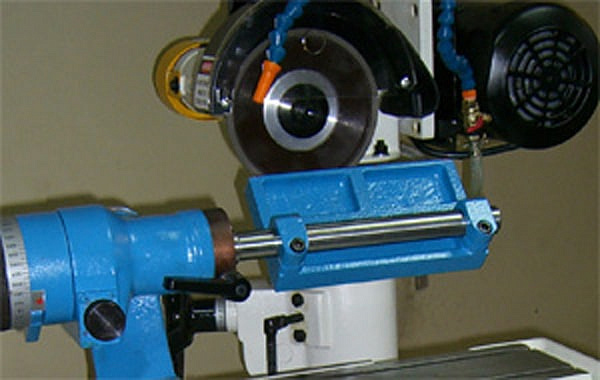

ЗАТАЧИВАНИЕ НОЖЕЙ С ПРЯМОЛИНЕЙНОЙ КРОМКОЙ

Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до 230 мм.

Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки.

ЗАТАЧИВАНИЕ ДИСКОВЫХ ПИЛ С НАПАЙКАМИ

Приспособление для ручной заточки дисковых пил представляет собой плиту с регулируемым в зависимости от диаметра держателем пил. Приспособление позволяет затачивать дисковые пилы с напайками диаметром до 500 мм.

Приспособление зажимается на валу стандартной делительной головки, Контроль угла заточки, съема, шага и высоты зубьев пилы осуществляется визуально.

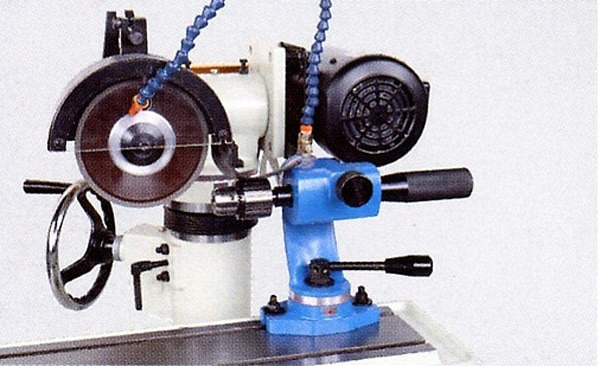

ЗАТАЧИВАНИЕ КОНЦЕВЫХ ФРЕЗ

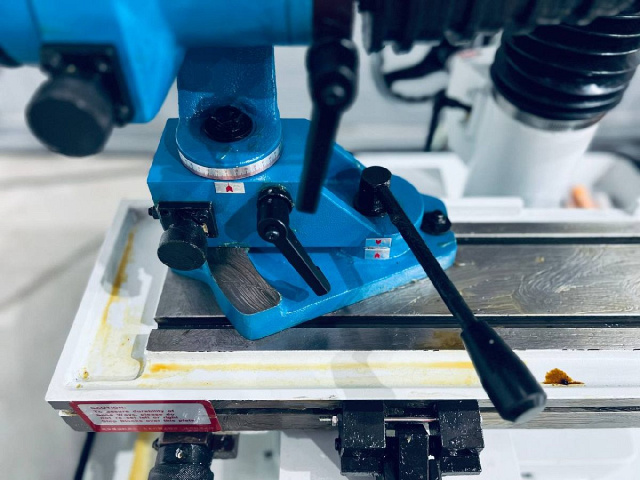

Приспособление для ручной заточки концевых фрез представляет собой державку с зажимным 3-х кулачковым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-19 мм.

Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется визуально.

ЗАТАЧИВАНИЕ КОНЦЕВЫХ ФРЕЗ

Приспособление для ручной заточки концевых фрез и сверл представляет собой делительную головку с зажимным 3-х кулачковым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-19 мм.

Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.

ЗАТАЧИВАНИЕ КОНЦЕВЫХ ФРЕЗ

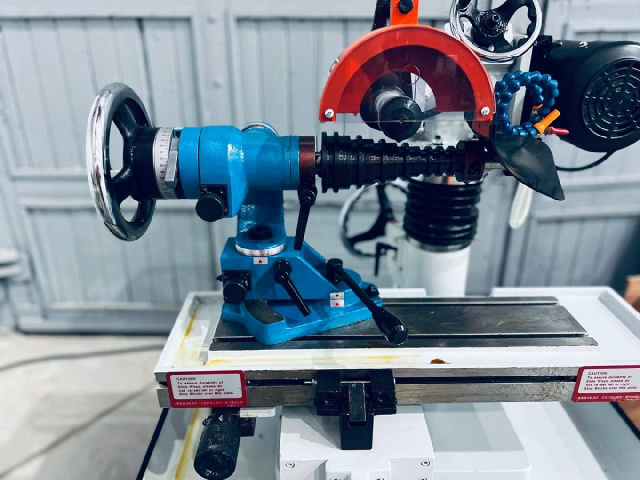

Приспособление для ручной заточки концевых фрез и сверл представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-19 мм.

Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.

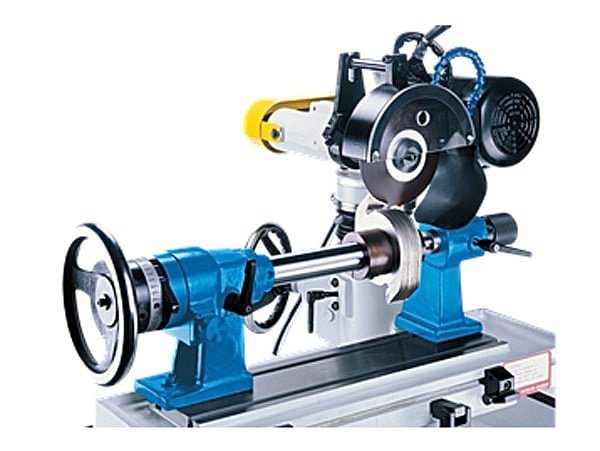

ЗАТАЧИВАНИЕ ТЯЖЕЛЫХ СТРОГАЛЬНЫХ ГОЛОВОК

Специальное приспособление с задним поддерживающим центром позволяет затачивать тяжелые строгальные головки длиной до 200 мм.

Применяемая делительная головка также оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

ЗАТАЧИВАНИЕ КОНЦЕВЫХ СПИРАЛЬНЫХ ФРЕЗ

Приспособление Type-A для ручной заточки концевых спиральных фрез (из твердого сплава или быстрорежущей стали) представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-19 мм как по впадине и по диаметру.

Приспособление устанавливается на заточной стол станка при помощи подставки и зажимается в Т-образных пазах.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.

ИЗМЕРЕНИЕ ТОРЦЕВОГО И РАДИАЛЬНОГО БИЕНИЯ

Штатив на магнитной стойке позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента.

Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.
