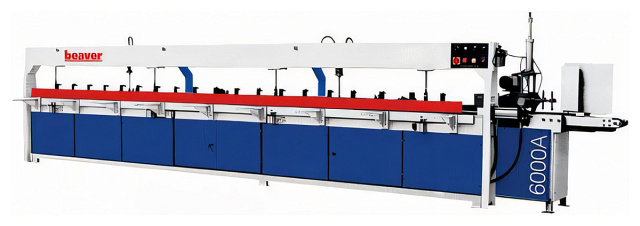

Макс. сечение плети: 250 х 80 мм
Макс. длина плети: 6000 мм
Тип загрузки: автоматический
• Прессы отличаются полной автоматизацией процесса
• Прессование производится в запрограммированной последовательности
• Бесступенчатая регулировка скорости подающего конвейера
• Магазин подачи заготовок
• Направляющие торцовочного узла, выполненные из высококачественной стали с высокой точностью
• Возможность прессования заготовок меньшей длины
• Возможность прессования двух заготовок (входящих в общую длину прессования) одновременно
• Двухпозиционная схема работы
• Рекомендуется использовать при изготовлении погонажа, клееного щита и бруса
НАЗНАЧЕНИЕ:
Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТом 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и нанесённым на них клеем. Предварительный ручной набор плети по длине из ламелей.
Запуск циклов прижима и прессования заготовок осуществляется в ручном режиме.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на малых предприятиях и в цехах по производству клееных оконных брусков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
| | |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

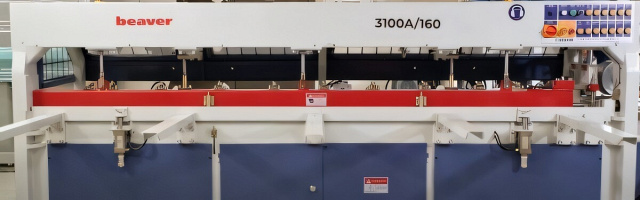

| | СТАНИНА С УСИЛЕННЫМИ СТОЙКАМИ ПОЗИЦИИ ПРЕССОВАНИЯ Cтанина коробчатой формы, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Усиленные боковые стойки и балка на позиции прессования, предназначенные для крепления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без деформации пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров. |
| | ДВУХПОЗИЦИОННЫЙ РАБОЧИЙ СТОЛ На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса. |

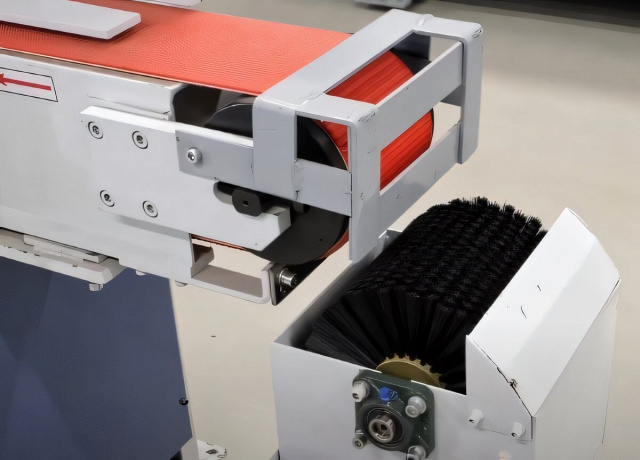

| | КОНВЕЙЕР ПОДАЧИ ЛАМЕЛЕЙ ИЗ МАГАЗИНА Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью. |

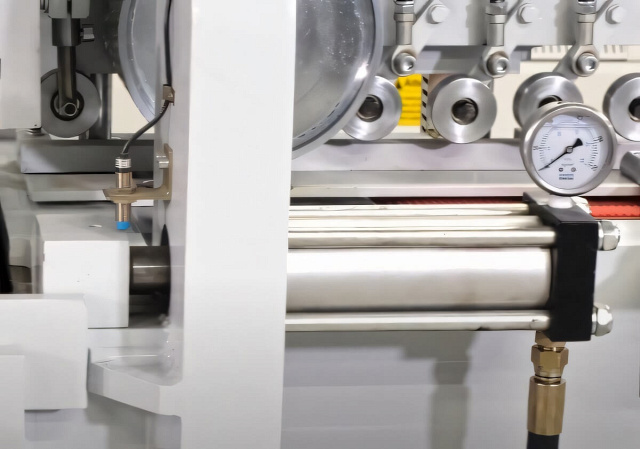

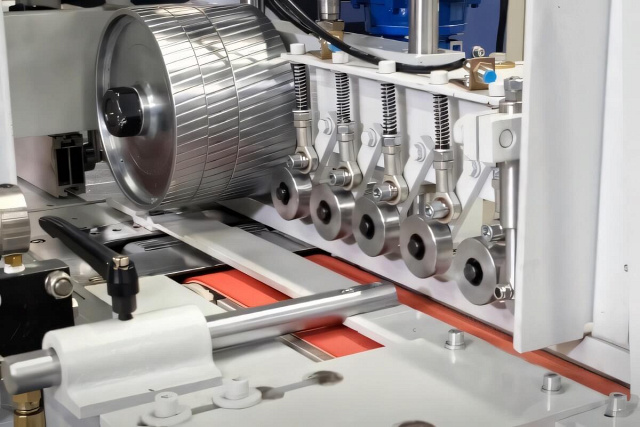

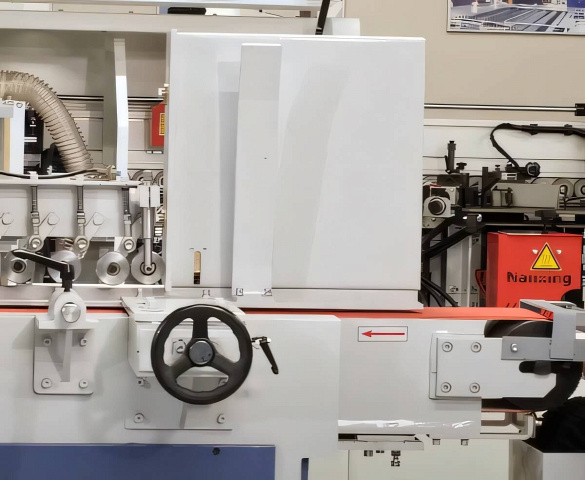

| | МЕХАНИЗМ ПРЕДВАРИТЕЛЬНОГО НАЖИВЛЕНИЯ ЛАМЕЛЕЙ Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер. |

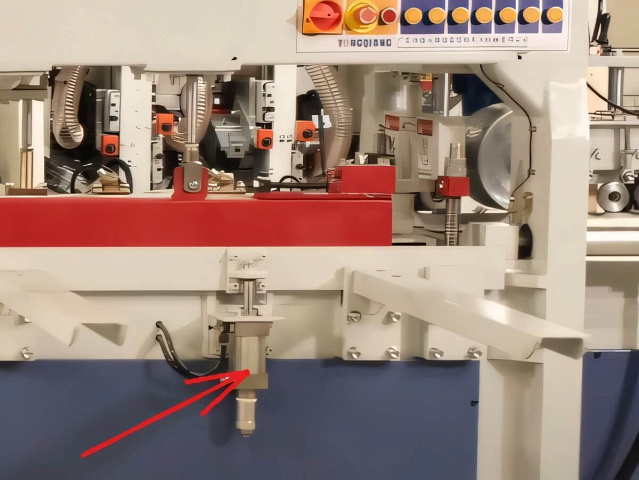

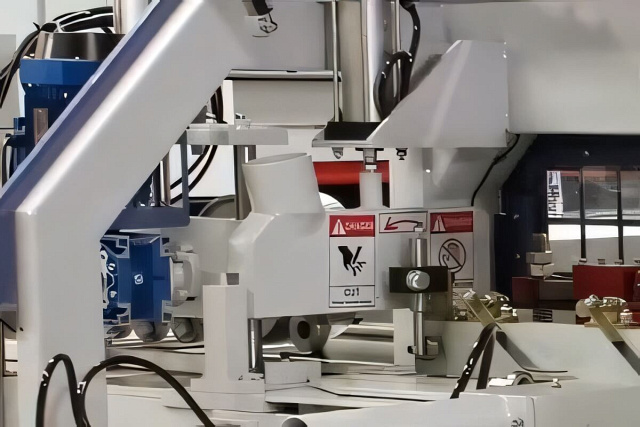

| | ТОРЦОВОЧНЫЙ УЗЕЛ Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции. |

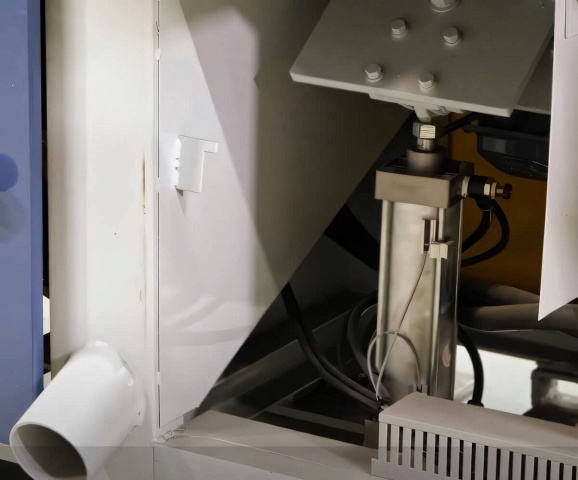

| | ОГРАЖДЕНИЕ ПИЛЫ И ПРИЖИМ ПЛЕТИ Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра. |

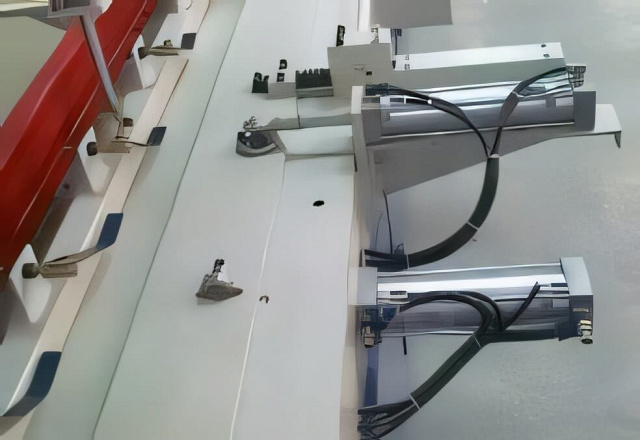

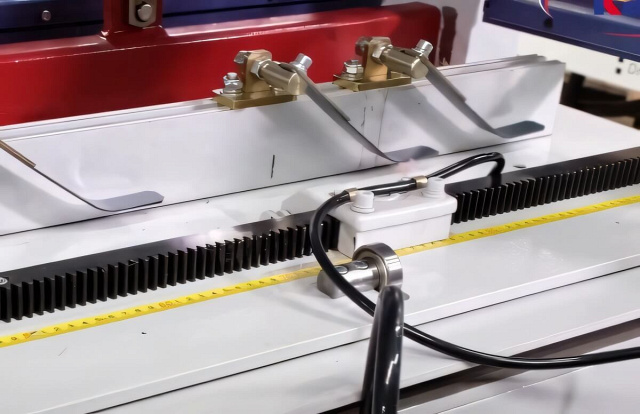

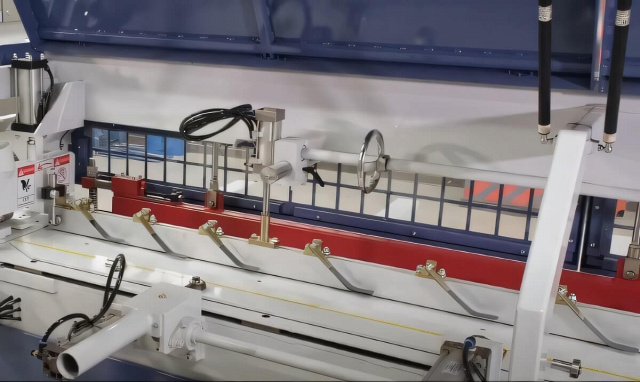

| | БОКОВОЙ ОГРАНИЧИТЕЛЬ ПЛЕТИ В ЗОНЕ НАБОРА Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку. |

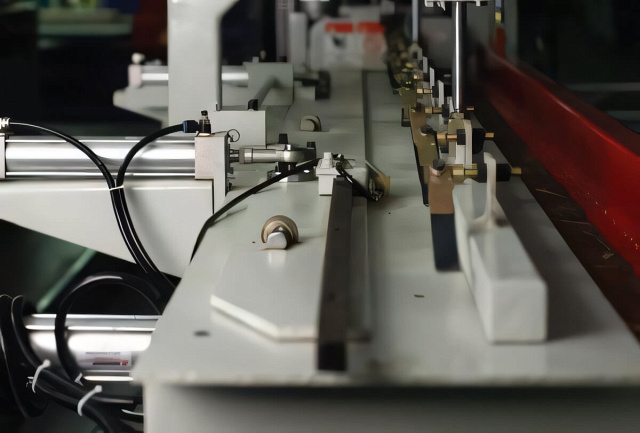

| | СТАЛКИВАТЕЛЬ ПЛЕТИ В ЗОНУ ПРЕССОВАНИЯ Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи. |
| | ДОПОЛНИТЕЛЬНЫЙ ПНЕВМОЦИЛИНДР ПРИЖИМА КОРОТКИХ ЛАМЕЛЕЙ В ЗОНЕ ПРЕССОВАНИЯ Остающиеся после торцовки в размер короткие ламели досылаются и прижимаются к упору в зоне опрессовки с помощью дополнительного пневмоцилиндра с упором. |

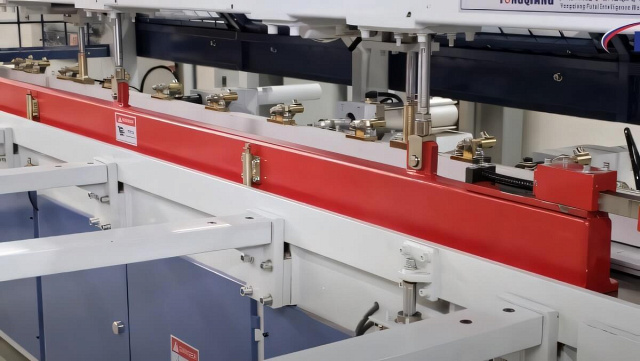

| | БОКОВОЙ ПРИЖИМ ПЛЕТИ Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети. |

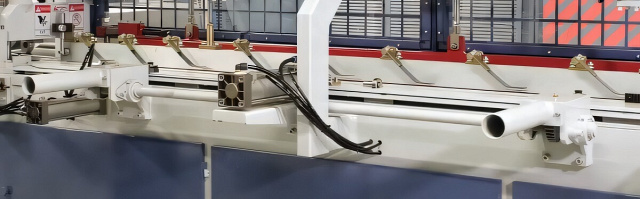

| | ВЕРХНИЙ ПРИЖИМ ПЛЕТИ Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием. |
| | МОЩНЫЙ ГИДРОЦИЛИНДР ПРЕССОВАНИЯ Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип. |
| | ПРЕССОВАНИЕ ДВУХ ЗАГОТОВОК ОДНОВРЕМЕННО (кроме PSK 3100A) За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой. |

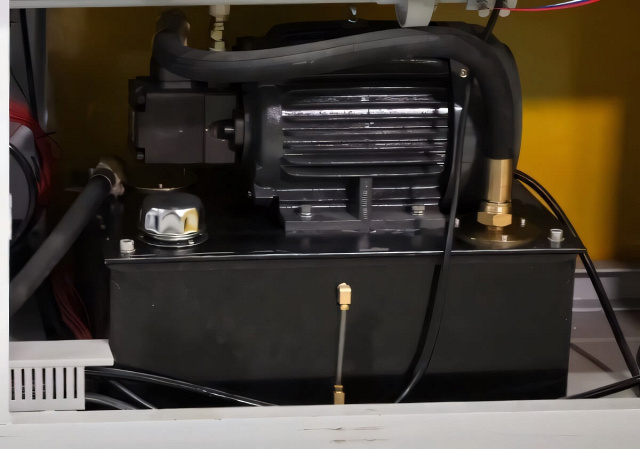

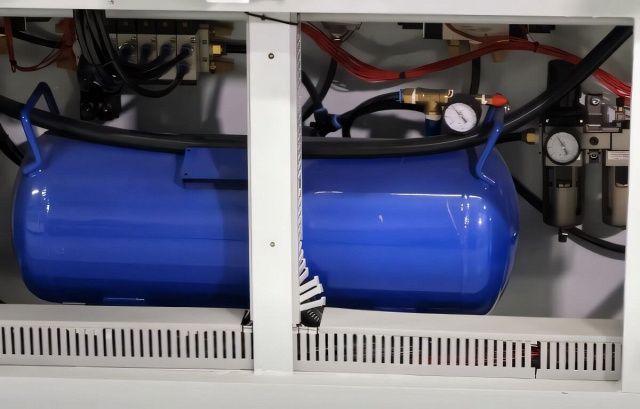

| | ВСТРОЕННАЯ ГИДРОСТАНЦИЯ Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа. |
| | ПУЛЬТ УПРАВЛЕНИЯ ПРЕССОМ Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса. |
