Станок четырёхсторонний продольно-фрезерный QUADRO. Модель 520GH с конвейером QUADRO FD21

Станок четырёхсторонний продольно-фрезерный QUADRO. Модель 520GH с конвейером QUADRO FD21
  • Производитель: QUADRO
  • Макс. ширина заготовки: 200 мм

    Мощность: 42 кВт

    Вес: 4300 кг

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Станок четырёхсторонний продольно-фрезерный QUADRO. Модель 520GH с конвейером QUADRO FD21

Заказать лизинговый расчёт

×

Вы выбрали: Станок четырёхсторонний продольно-фрезерный QUADRO. Модель 520GH с конвейером QUADRO FD21

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 2
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, мебельного щита, производству погонажных изделий.

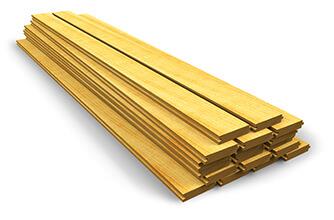

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

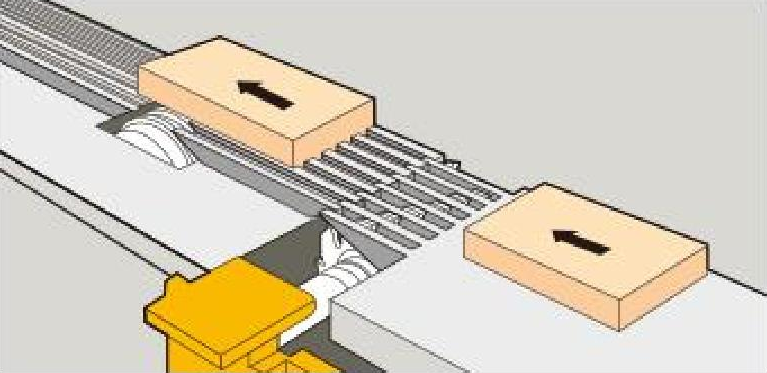

СХЕМА ОБРАБОТКИ:

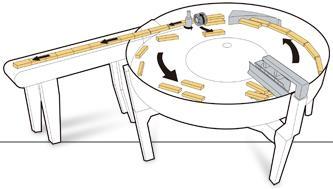

СИСТЕМА ПОДАЧИ ДЛЯ КОРОТКИХ ЗАГОТОВОК ЦЕНТРОБЕЖНОГО ТИПА QUADRO FD21:

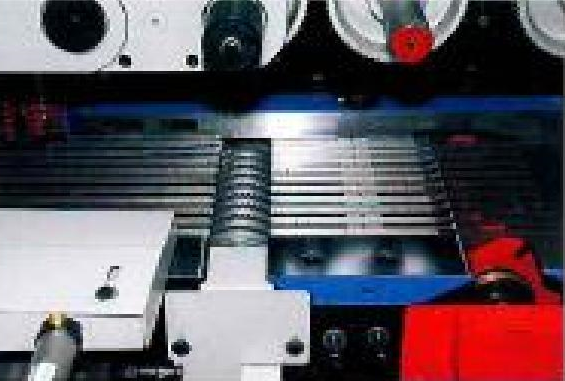

ГРАВИРОВАННЫЙ СТОЛ:

Модель

QUADRO 520GH

Количество шпинделей, шт.

5

Размеры обрабатываемых заготовок

Ширина, мм

20 - 200

Толщина, мм

8 - 125

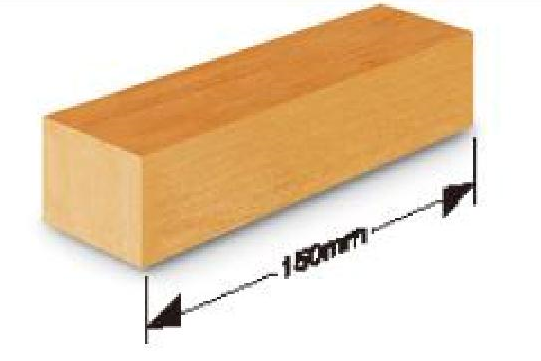

Длина наименьшая при подаче встык, мм

150

Скорость подачи (бесступенчатая инвертер), м/мин

10 - 60

Диаметры шпинделей, мм

40

Диаметр фрез наружный

Первого нижнего шпинделя, мм

125

Правого и левого шпинделей, мм

100 - 180

Верхнего шпинделя, мм

100 - 180

Нижнего шпинделя, мм

100 - 180

Частота вращения шпинделей, об/мин

6000

Мощность двигателей

Первого нижнего шпинделя, кВт

5,5

Правого шпинделя, кВт

5,5

Левого шпинделя, кВт

5,5

Верхнего шпинделя, кВт

7,5

Второго нижнего шпинделя, кВт

5,5

Мощность двигателя подачи, кВт

7,5

Мощность двигателя подъема траверсы, кВт

0,75

Мощность FD 21, кВт

5

Общая установленная мощность, кВт

42

Габаритные размеры:
Длина, мм

3630

Ширина, мм

1790

Высота, мм

1760

Вес, кг

4300
