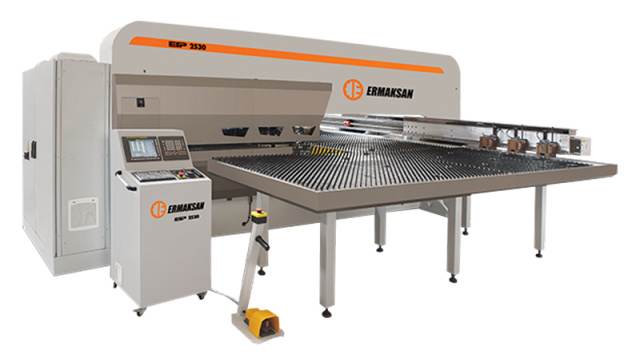

Координатно-пробивные прессы ERMAKSAN. Серия ETP

Координатно-пробивные прессы ERMAKSAN. Серия ETP
  • Производитель: ERMAKSAN

    Страна: Турция

  • Зона обработки: 2500 х 1500 мм

    Номинальное усилие: 30 т

    Вес: 18 500 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Координатно-пробивные прессы ERMAKSAN. Серия ETP

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Координатно-пробивные прессы ERMAKSAN. Серия ETP

Подобрать аналог

Вы выбрали: Координатно-пробивные прессы ERMAKSAN. Серия ETP

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Прессы данной серии предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Данное оборудование наиболее эффективно на производствах с большой номенклатурой деталей и высокой степенью автоматизации.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности.

Приборостроение



Электротехническая отрасль


Производство металлической мебели

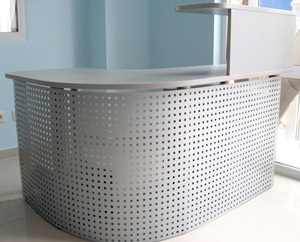

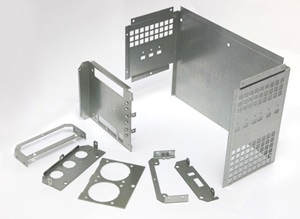

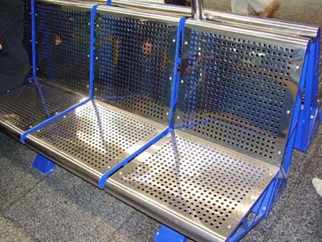

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:




СХЕМЫ ОБРАБОТКИ:




ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Координатно-пробивной пресс ETP – флагман координатно-пробивных прессов компании Ermaksan. Благодаря инструментальной револьверной головке, оснащенной 33-мя станциями для установки пробивного инструмента, на прессе ETP возможно изготавливать детали практически любой сложности без остановок пресса для переустановки инструмента, что в свою очередь значительно повышает производительность и увеличивает выпуск изделий в течение рабочей смены.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЗАМКНУТАЯ КОНСТРУКЦИЯ РАМЫ (О-ОБРАЗНАЯ)

После сварки проходит термическую обработку для снятия напряжений, что обеспечивает высокую точность пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка.

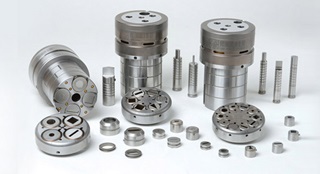

ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН

Это производственное техприспособление моделей Wilson или Mate оснащено высоконадежным набором инструментария, входящего в 33 позиции. На счету индексируемых D-станций три из этих позиций. При производственной необходимости оператор может подключать к работе инструмент станционных блоков 8А, 3В или 1С. Таким образом, общее количество используемого инструментария возрастает до 54-х. Долговечность этому техоборудованию обеспечивают стальные адаптеры, имеющие упрочняющее напыление. Эти приспособления, входящие в комплект данного координатно-пробивного станка, не требуют дополнительного сервисного обслуживания в процессе эксплуатации. Технические операции, для проведения которых необходимо использовать пробивной, придающий формы инструментарий разных видов и конфигураций, удобно осуществлять на этих прессовых станкомашинах.

ИНДЕКСНЫЕ СТАНЦИИ

Проведение техопераций по разрезанию разноконтурных деталей под необходимыми углами возможно при использовании трех автоматических индексных станционных блоков. Эти техприспособления, которыми оборудован этоткоординатно-пробивной пресс Ermaksan ETP, подключают к работе инструментарные единицы в станционных блоках 8А, 3В и 1С (отметим, что по выбору заказчика каждая из них будет укомплектована особым образом). Показатель уровня четкости индекс-позиционирования составляет 0,01 мм.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ GE

Модели 18i-PB 10,4” LCD производства фирмы «Fanuc». Система ЧПУ Fanuc и высокоточный датчик позиционирования, с динамическими, бесщеточными серводвигателями альфа серии.

ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН НА 33 ИНСТРУМЕНТА, ВКЛЮЧАЯ 3 ИНДЕКСНЫЕ СТАНЦИИ
Это производственное техприспособление моделей Wilson или Mate оснащено высоконадежным набором инструментария, входящего в 33 позиции. На счету индексируемых D-станций три из этих позиций. При производственной необходимости оператор может подключать к работе инструмент станционных блоков 8А, 3В или 1С. Таким образом, общее количество используемого инструментария возрастает до 54-х. Долговечность этому техоборудованию обеспечивают стальные адаптеры, имеющие упрочняющее напыление. Эти приспособления, входящие в комплект данного координатно-пробивного станка, не требуют дополнительного сервисного обслуживания в процессе эксплуатации. Технические операции, для проведения которых необходимо использовать пробивной, придающий формы инструментарий разных видов и конфигураций, удобно осуществлять на этих прессовых станкомашинах.
СИСТЕМА СЕРВОПРИВОДА ERMAKSANDIRECT
3 АВТОМАТИЧЕСКИХ ЗАЖИМОВ ЛИСТА, СНАБЖЕННЫЕ ДАТЧИКАМИ НАЛИЧИЯ ЛИСТА
ПНЕВМОПРИЖИМЫ ЛИСТА ДЛЯ ПЕРЕХВАТА ПО ОСИ X
ДАТЧИК ОБНАРУЖЕНИЯ ДЕФОРМАЦИИ ЛИСТА
ERMAKSAN HMI И ПО
АЛЮМИНИЕВЫЕ УДЕРЖИВАЮЩИЕ КРЕПЛЕНИЯ
СИСТЕМА АВТОМАТИЧЕСКОЙ ВОЗДУШНО-КАПЕЛЬНОЙ СМАЗКИ ИНСТРУМЕНТА AIRBLOW
МОБИЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
ФУНКЦИЯ УПРАВЛЕНИЯ НОЖНОЙ ПЕДАЛЬЮ
СИСТЕМА БЕЗОПАСНОСТИ ЗАКЛИНИВАНИЯ ИНСТРУМЕНТА
ЦИФРОВОЙ ИНДИКАТОР ТЕМПЕРАТУРЫ МАСЛА
ПОДДЕРЖКА ОДНОВРЕМЕННОЙ ОБРАБОТКИ НЕСКОЛЬКИХ ДЕТАЛЕЙ И ИНСТРУМЕНТОВ
ЯЩИК ДЛЯ СБОРА ОТХОДОВ ШТАМПОВКИ
СИСТЕМА КОНТРОЛЯ БЕЗОПАСНОСТИ РАБОЧЕЙ ЗОНЫ СТАНКА


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

МУЛЬТИ ИНСТРУМЕНТЫ 3,6,8 СТАНЦИЙ
СТОЛ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С СИСТЕМОЙ ШАРИКОВЫХ ПОДШИПНИКОВ ДЛЯ ЛЕГКОГО СКОЛЬЖЕНИЯ ЛИСТА
УГЛОВОЙ И ФОРМИРОВОЧНЫЙ ИНСТРУМЕНТ ДЛЯ РАЗЛИЧНЫХ РАЗМЕРОВ И ФОРМ
ДАТЧИКИ СВЕТОВОЙ ЗАЩИТЫ (CE СТАНДАРТ)
ДОПОЛНИТЕЛЬНЫЕ ЗАЖИМЫ ДЛЯ ФИКСАЦИИ ЛИСТА
ПЕРЕХОДНИКИ ДЛЯ ИНСТРУМЕНТАЛЬНЫХ СТАНЦИЙ ТИПОРАЗМЕРА (B, C, D)
ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА СО СПЕЦИАЛЬНЫМ ПОКРЫТИЕМ (TIN, TICN, TICN PLUS, MOVIC)
СПУСКНОЙ ЖЕЛОБ
Серия ETP
Максимальное рабочее усилие, тонн 30
Максимальные размеры обрабатываемого листа (толщина X, Y), мм 2500 х 1500
Максимальный диаметр пуансона (лист толщиной 1 мм, одиночный инструмент), мм  Ø88,9
Перемещение по оси Х, мм 80
Скорость по оси Х, м/мин. 80
Перемещение по оси Y, мм 1500
Скорость по оси Y, м/мин 80
Скорость одновременного перемещения по оси Х и Y, м/мин 120
Скорость вращения инструментального барабана, об/мин 22
Скорость вращения автоиндекса, об/мин 65
Максимальный ход пуансона для маркирования с шагом 1 мм, уд/мин 1800
Максимальный ход пуансона за 1 минуту (для шага 1 мм, при перемещении по оси Х, Y толщина листа 1 мм), уд/мин 1100
Максимальный ход пуансона за 1 минуту (для шага 25 мм, при перемещении по оси Х, Y толщина листа 1 мм), уд/мин 600
Максимальная толщина пробивки с неподвижными станциями:
Конструкционная сталь, мм 6,35
Нержавеющая сталь, мм 3
Максимальная толщина пробивки с автоиндексными станциями:
Конструкционная сталь, мм 4
Нержавеющая сталь, мм 2,5
Точность повторения, мм ±0,05
Точность позиционирования, мм ±0,1
Точность индексного позиционирования, ° 0,01°
Время замены инструмента в Multitool, сек 3
Двигатель, кВт 15
Объем масла, л 300
Давление воздуха, бар 6 - 7
Максимальный ход пуансона, мм 40
Прижим листа (автоматически изменяемое положение), шт. 3
Усилие прижима листа, кг 1200
Мощность питания, кВА 25
Мощность подачи воздуха, л/мин. 2,5
Система ЧПУ GE Fanuc 18i-PB
Датчики положения Hoerbiger
Линейные оси (X, Y) Все оси оснащены шариковинтовыми парами с серводвигателем Fanuc
Индексные оси Оснащены серводвигателем Fanuc + редуктором привода Harmonic
Рабочая высота, мм 950
Тип стола щеточный, шариковый, щеточный +, шариковый
Программное обеспечение CAD/CAM, Система Lantek Стандартная комплектация - ручной нестинг (1 программа, 1 внешний разъем), опция - Автоматический нестинг Лицензия, постпроцессор
Инструментальный барабан (33 станции) 15 неподвижных А станций 1/2", размерами 1,6 – 12,7 мм; 12 неподвижных В станций 1 - 1/4", размерами 12,8 – 31,7 мм; 2 неподвижных С станций 2", размерами 31,8 – 50,8 мм; 1 неподвижных D станций 3 - 1/2", размерами 50,9 – 88,9 мм;  3 индексных D станций 3 - 1/2", размерами 50,9 – 88,9 мм
Габаритные размеры:
Длина, мм 5520
Ширина, мм 5000
Высота, мм 2313
Вес, кг 18 500
