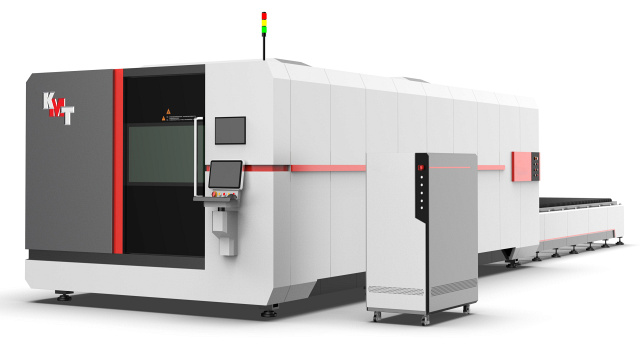

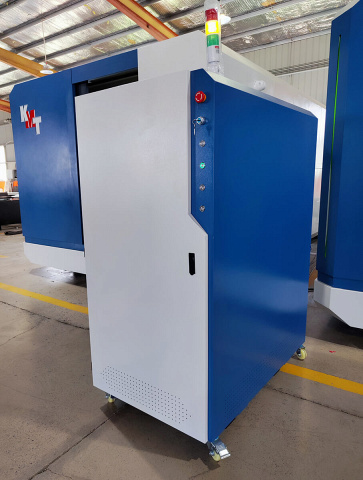

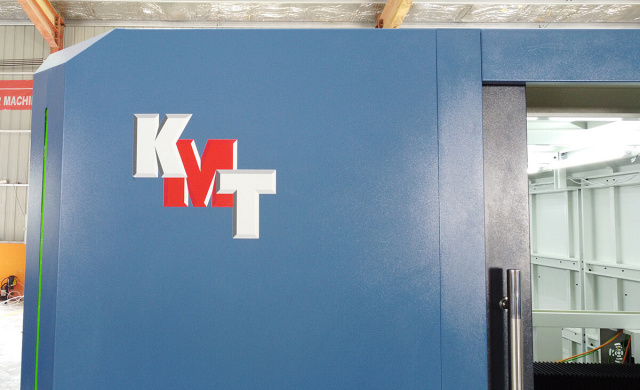

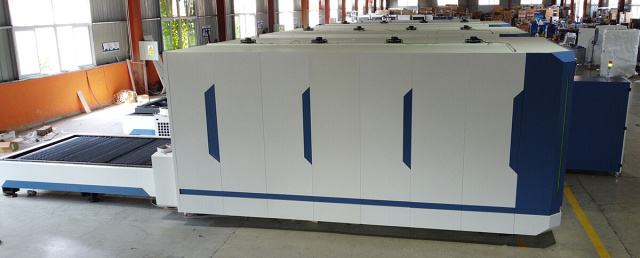

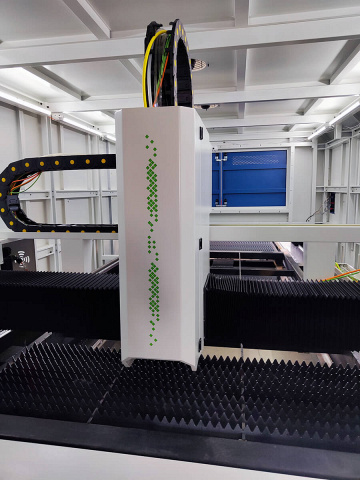

Оптоволоконная установка лазерного раскроя KMT L5

Оптоволоконная установка лазерного раскроя KMT L5
Оптоволоконная установка лазерного раскроя KMT L5
Оптоволоконная установка лазерного раскроя KMT L5
Оптоволоконная установка лазерного раскроя KMT L5
Оптоволоконная установка лазерного раскроя KMT L5
  • Производитель: KMT

    Страна: Китай

  • Перемещение по осям X / Y / Z:

    3040 / 1525 / 120 мм

    Скорость перемещений портальной системы: 120 м/мин

    Ускорение: 1,5 G

    Мощность резонатора: 4000 - 30 000 Вт

    Вес: 7000 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Оптоволоконная установка лазерного раскроя KMT L5

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Оптоволоконная установка лазерного раскроя KMT L5

Подобрать аналог

Вы выбрали: Оптоволоконная установка лазерного раскроя KMT L5

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Модель L5 - модель линейки KMT c рабочей зоной от 3000 х 1500 мм, весом от 7000 кг, скоростью перемещений портальной системы 120 м/мин.

Модель предназначена для работы в 1-3 смены и позиционируется как станок с унифицированными компонентами для работы с большой толщиной листа и высоким качеством резки (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.).

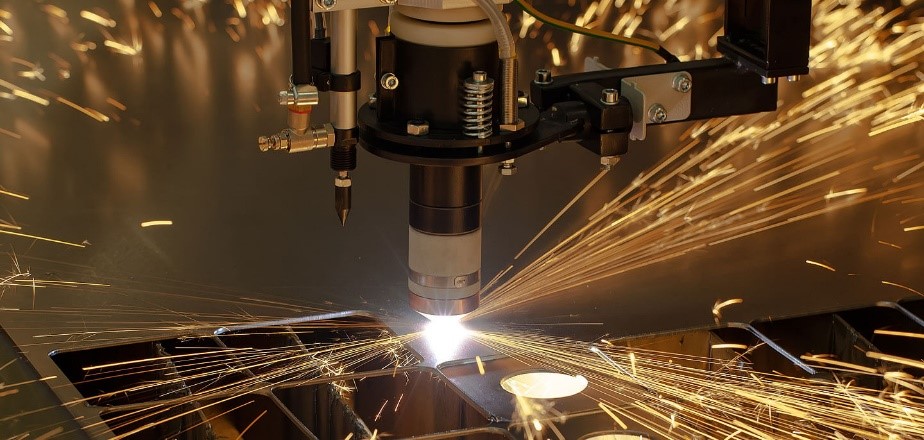

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Металлобработка

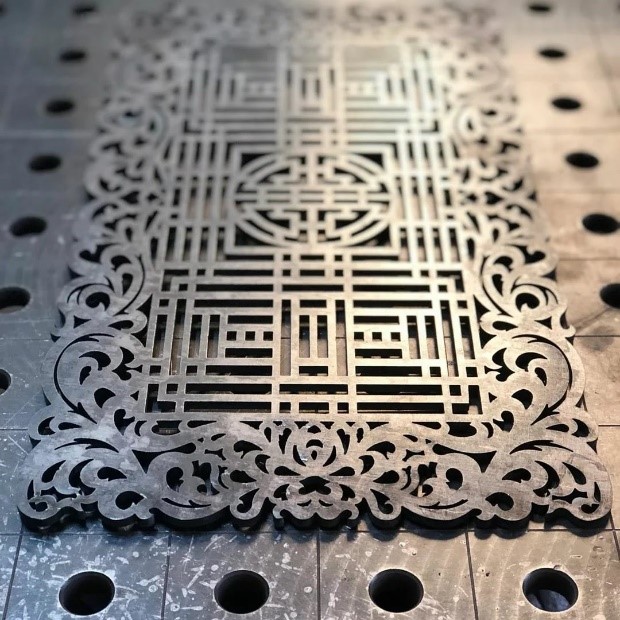

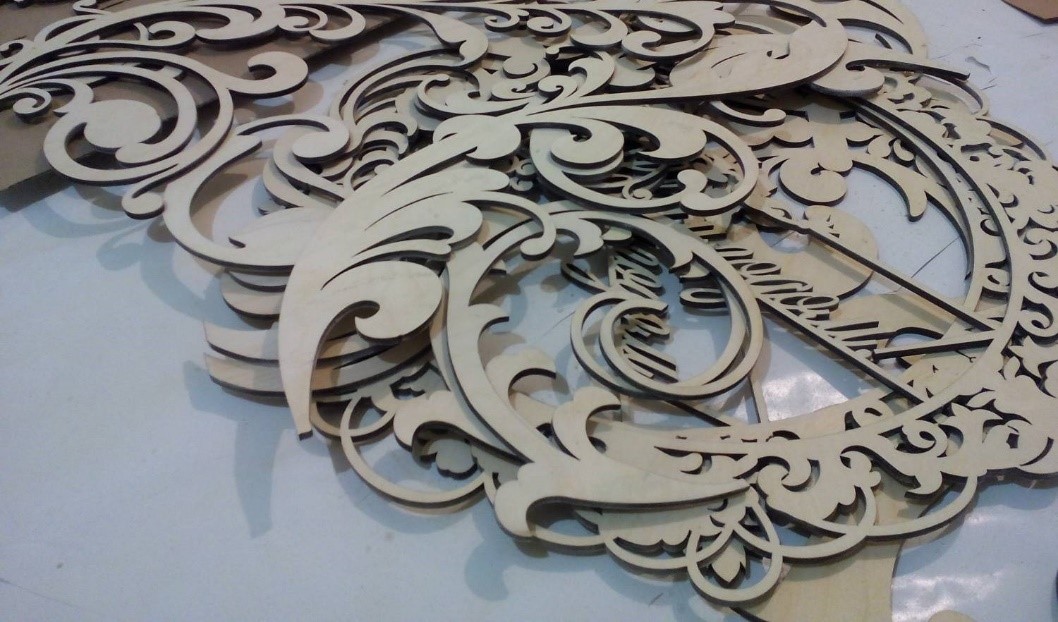

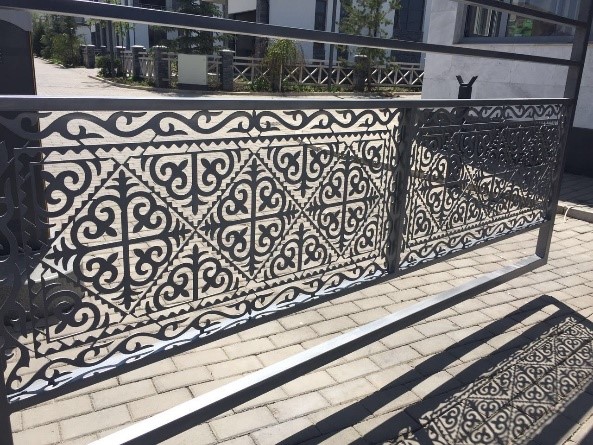

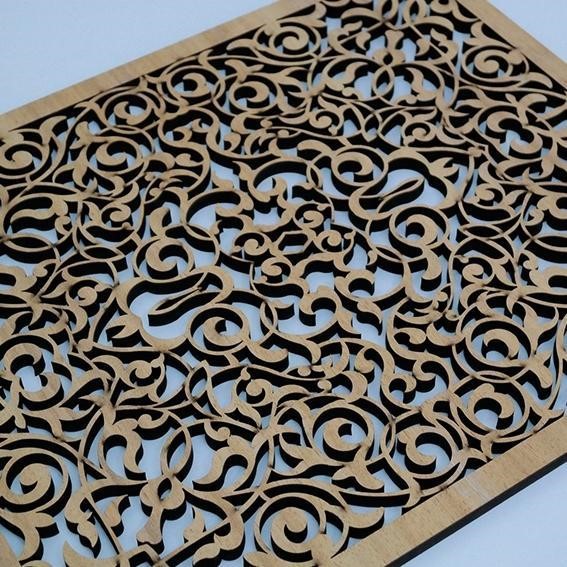

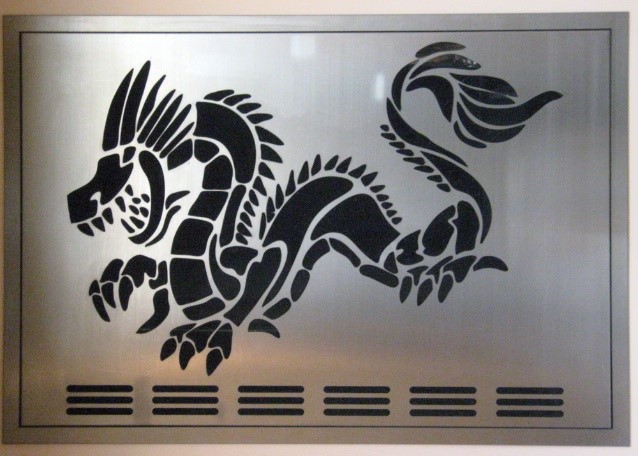

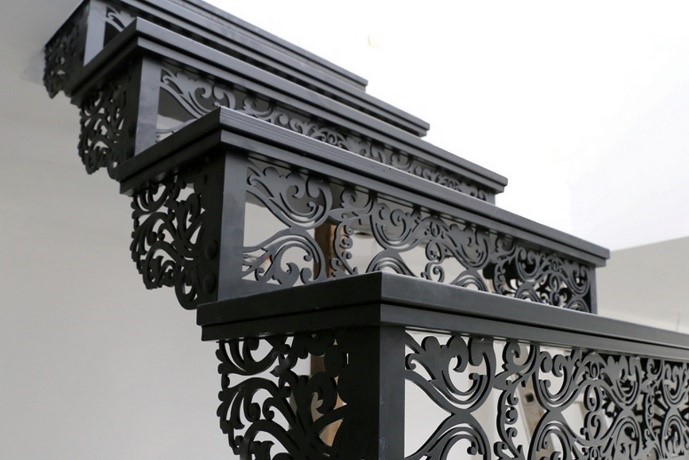

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:






ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Волоконный лазер имеет ряд преимуществ перед другими видами лазеров:

Оптические:

Длина излучения волны у волоконного лазера l = 1,09 мкм. Такая длина волны дает волоконному лазеру ряд преимуществ:
1) Излучение с такой длиной волны будет прекрасно фокусироваться через стеклянные линзы, что позволяет сэкономить денежные средства при установке фокусирующей системы.
2) Излучение с такой длиной волны может передаваться по волокну на большие расстояния. Поэтому сама лазерная установка может находиться в удобном для работы месте, а волокно от лазерной установки уже непосредственно протягивается на место сварки.
3) Такое коротковолновое излучение очень интенсивно поглощается металлом:
  • малый размер выходной апертуры луча (300 мкм) позволяет сфокусировать конечный лазерный луч в очень маленькую точку;
  • у волоконного лазера малая расходимость луча, следовательно, увеличивается фокусное расстояние.



Энергетические:

  • у волоконного лазера высокий КПД источника (h = 35%), в то время как у других лазеров КПД достаточно мал. Например, у газовых лазеров он составляет h = 5%;
  • возможность создания излучателей высокой мощности до 100 кВт путем объединения излучений нескольких волоконных лазеров в одно;
  • малая теплоотдача, не требует интенсивного охлаждения, а это значит, что снижается суммарное потребление энергии и лазер становится компактнее и проще в обслуживании и ремонте.



Технологические:

  • для волоконных лазеров практически не требуется такое техническое обслуживание, как настройка, юстировка, чистка и др.;
  • допускает размещение в обычных рабочих помещениях цехов без учета специальных требований;
  • компактность установок обусловлена тем, что лазер может занимать удобное для работы месторасположение, даже если оно находится на значительном расстоянии от места сварки и обработки деталей;
  • возможность передачи излучения по световоду;
  • срок работы до 100 000 часов, так как большой нагрузки диоды и волокно не испытывают;
  • отсутствие настроечных операций на лазере;
  • стеклянная оптика (использование стеклянных фокусирующих линз) позволяет снизить затраты на фокусирующую систему;
  • высокая эффективность проплавления.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СТАНИНА

Сегментированная прямоугольная лазерная сварная станина. Внутренняя станина представляет собой сотовую структуру из авиационного металла, сваренную из нескольких прямоугольных труб. Ребра жесткости расположены внутри трубок для увеличения прочности и предела прочности станины на растяжение, они увеличивают сопротивление и стабильность направляющего рельса, чтобы эффективно избежать деформации станины.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

Линейные направляющие обеспечивают линейное движение за счет рециркуляции тел качения между профилированным рельсом и подшипниковым блоком.
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

Портал из авиационного алюминия характеризуется высокой прочностью и легкость ю конструкции. Высокая скорость резки и долговечность станка без деформации.

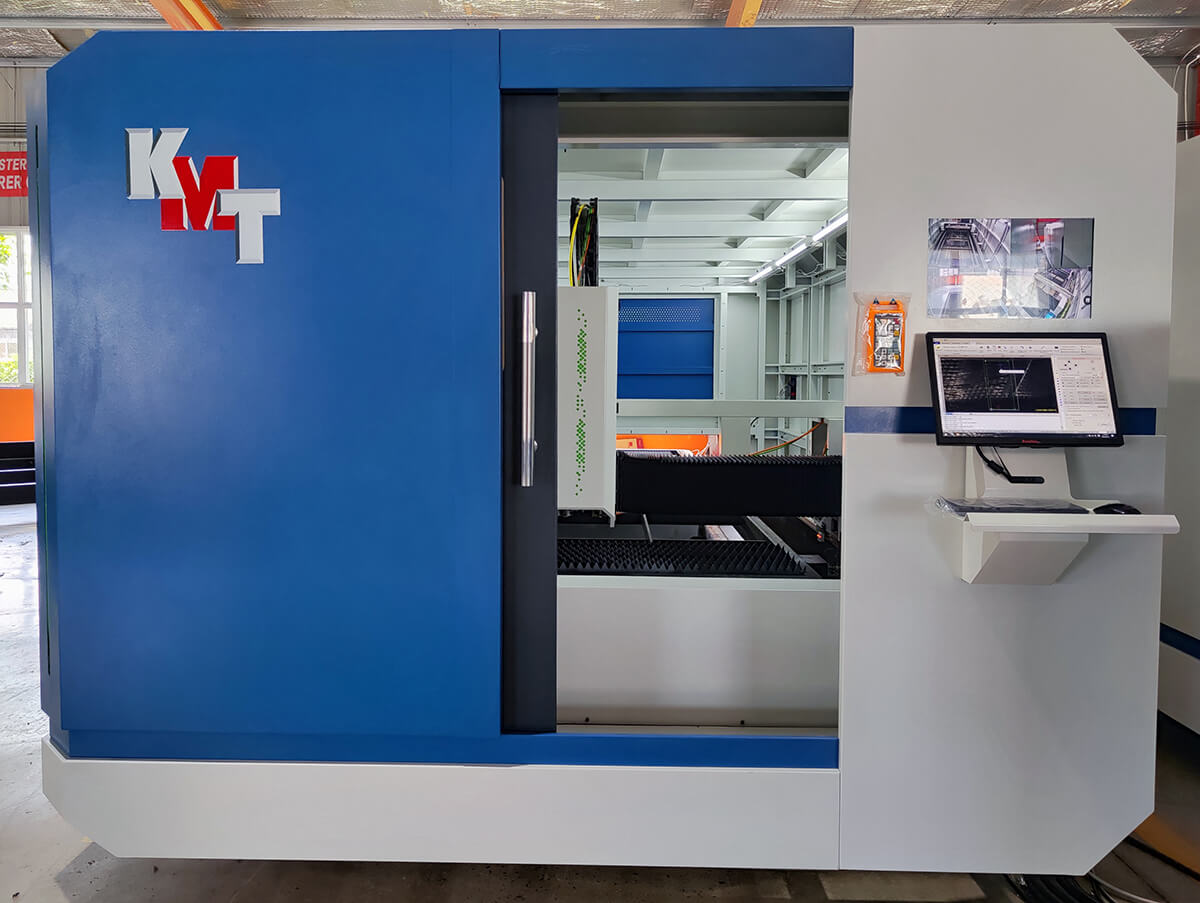

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

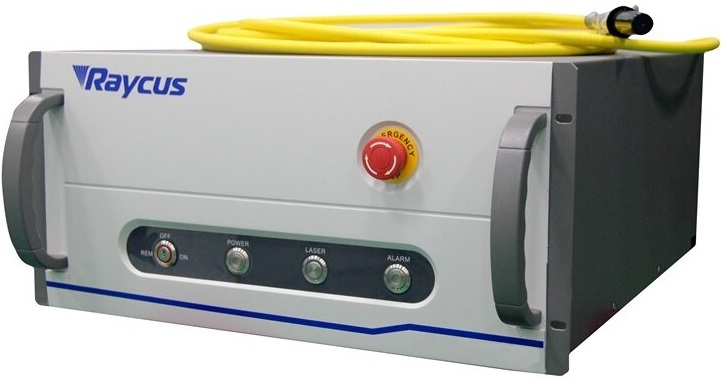

РЕЗОНАТОР (ЛАЗЕРНЫЙ ИСТОЧНИК)

  • IPG (Германия) от 4000 Вт до 30 000 Вт
  • Raycus (Китай) от 4000 Вт до 30 000 Вт

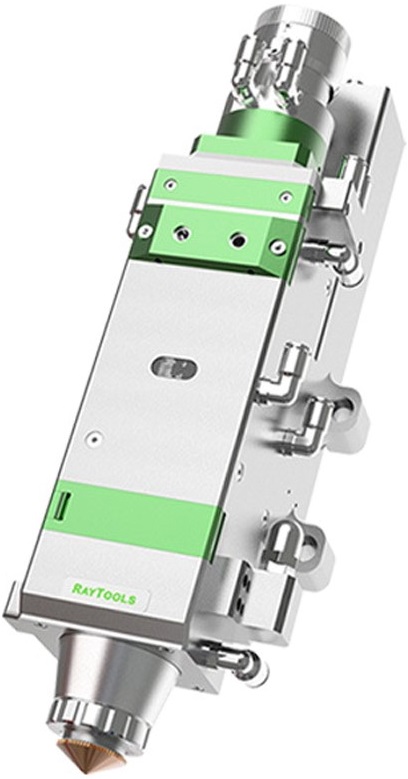

РЕЖУЩАЯ ЛАЗЕРНАЯ ГОЛОВА RAYTOOLS (ШВЕЙЦАРИЯ)

  • PRECITEC (Германия) от 8000 Вт
  • WSX (Китай)
СЕРВОДВИГАТЕЛЬ YASKAWA (ЯПОНИЯ)

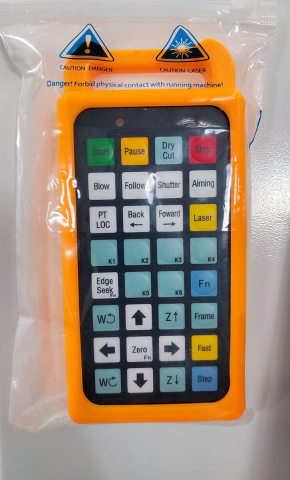

ЧПУ

Bochu FSCUT 8000 - (от 4000 Вт до 6000 Вт)
Beckhoff System (от 6000 Вт)
Beckhoff Automation
GmbH - немецкий производитель оборудования для автоматизации различного класса мощности как в виде системных решений, так и отдельных компонентов.
СИСТЕМА ЧПУ (CAD-CAM ПО)

Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.
ПРИВОД X,Y РЕЙКА-ШЕСТЕРНЯ YYC (ТАЙВАНЬ)

Высокая точность, долговечность, закаленная и шлифованная сталь.
ПРИВОД Z ПРЕЦИЗИОННАЯ ШВП TBI (ТАЙВАНЬ)

Шарико-винтовые передачи (ШВП) TBI используются в станках ЧПУ и в устройствах автоматизации. Продукция компании TBI широко применяется в различных промышленных установках европейского производства и на отечественных предприятиях.

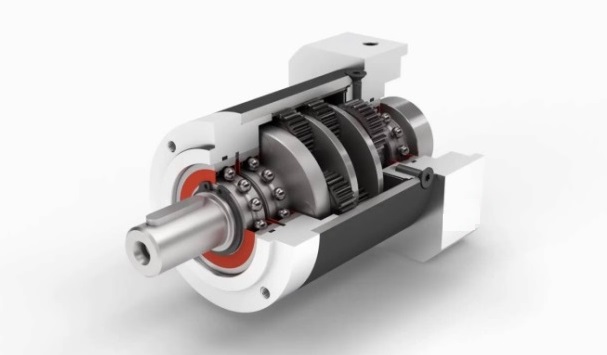

РЕДУКТОР MOTOVARIO (ИТАЛИЯ)

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)

ЭЛЕКТРИЧЕСКИЕ ЭЛЕМЕНТЫ SCHNEIDER (ФРАНЦИЯ)

ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (ЯПОНИЯ)

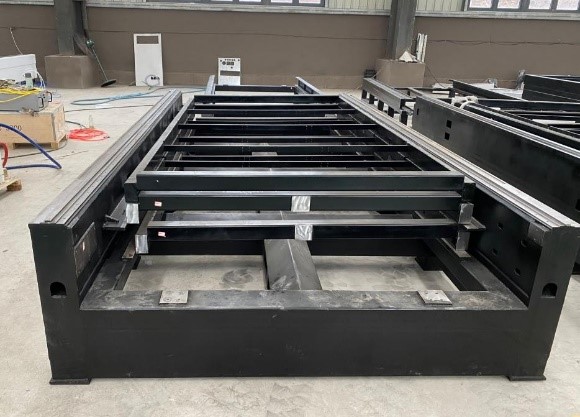

СТАНИНА

Сегментированная прямоугольная лазерная сварная станина. Внутренняя станина представляет собой сотовую структуру из авиационного металла, сваренную из нескольких прямоугольных труб. Ребра жесткости расположены внутри трубок для увеличения прочности и предела прочности станины на растяжение, они увеличивают сопротивление и стабильность направляющего рельса, чтобы эффективно избежать деформации станины.

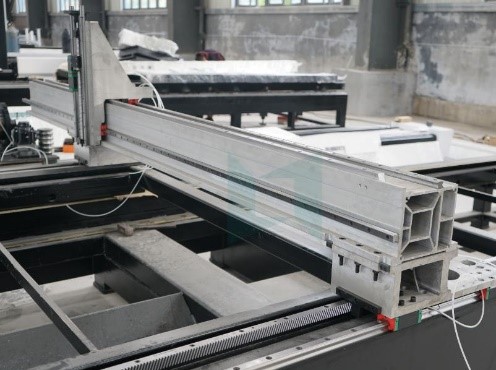

ПОРТАЛ

Портал из авиационного алюминия характеризуется высокой прочностью и легкость ю конструкции. Высокая скорость резки и долговечность станка без деформации.
АВТОМАТИЧЕСКИЙ СМЕННЫЙ СТОЛ

Установка может завершить замену стола в течение 15 секунд.
КАБИНЕТНАЯ ЗАЩИТА

Предназначена для снижения уровня шума и защиты обслуживающего персонала от опасного воздействия подвижных частей станка, стружки, смазочно - охлаждающей жидкости.

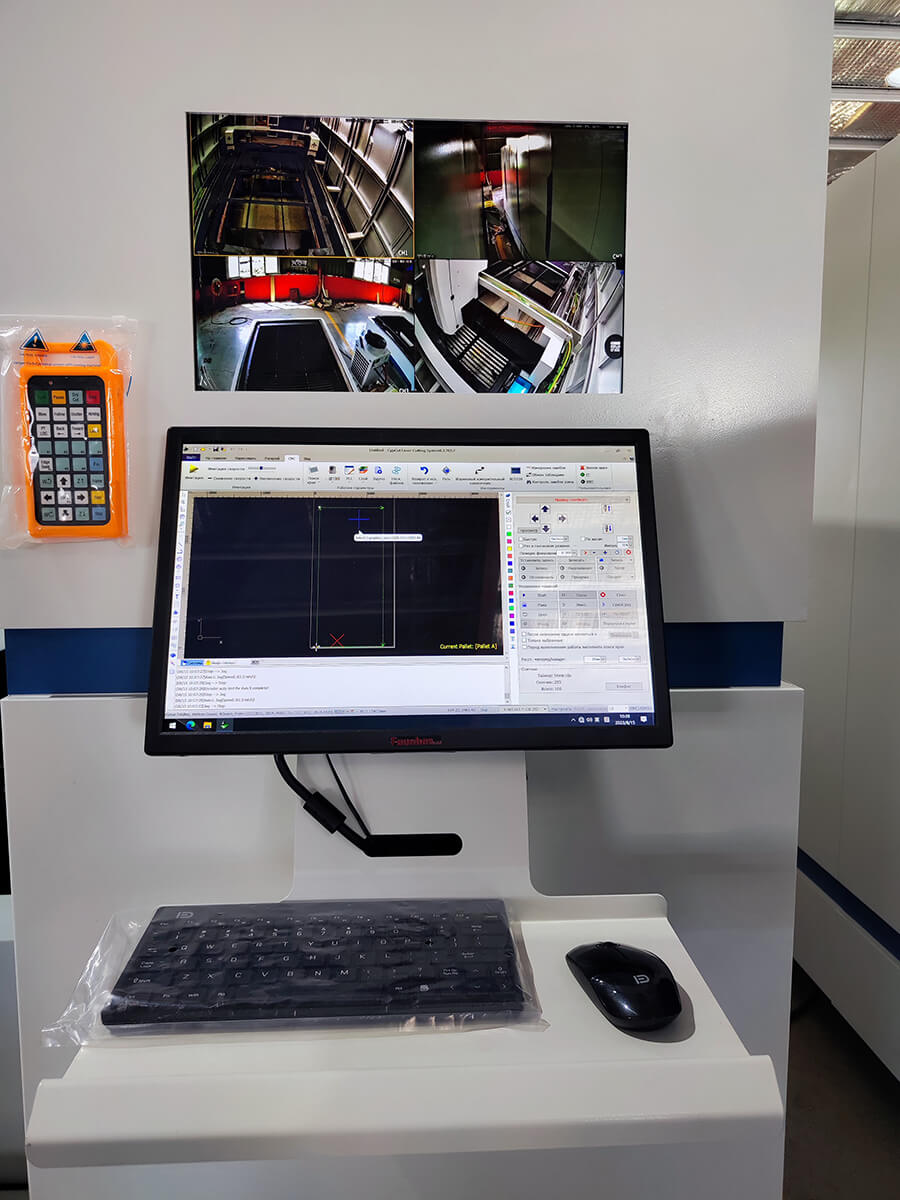

СИСТЕМА МОНИТОРИНГА ЛАЗЕРНОЙ РЕЗКИ

Позволяет наблюдать в реальном времени за установкой.
ЧИЛЛЕР ОХЛАЖДЕНИЯ HAN’S/S&A

Модель
L5
Сечение направляющих, мм
30 (Hiwin: Германия / Тайвань)
Передача по осям X / Y
Шестерня-рейка YYC (Тайвань)

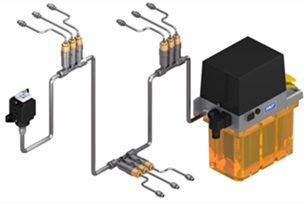

Смазка
Централизованная система смазки
Режим передачи
Червячный и реечный, двухприводный
Вид охлаждения
Водяной чиллер
Передача по оси Z
Шарико-винтовая пара
Габаритные размеры:
