Назначение

Предназначен для калибрования и чистового шлифования различных плитных материалов ( МДФ, фанеры), мебельного щита, шпонированных заготовок и других схожих с древесиной материалов.

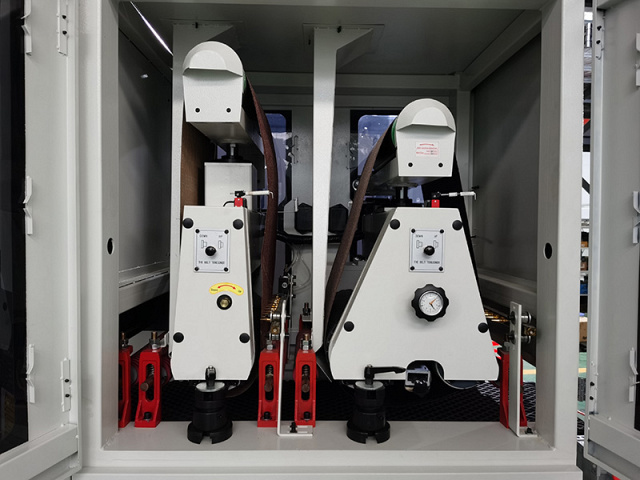

Станок оснащен двумя шлифовальными узлами R ( для калибрования, и RP (комбинированный ролик утюжок) для чистового шлифования поверхности. Станок отличается массивностью, высокой производительностью и надежностью.

Область применения

Крупные и средние предприятия по производству клееного мебельного щита, дверей из массива древесины, фанеры, паркета, элементов мебели, оконных блоков, погонажа и других столярно строительных изделий.

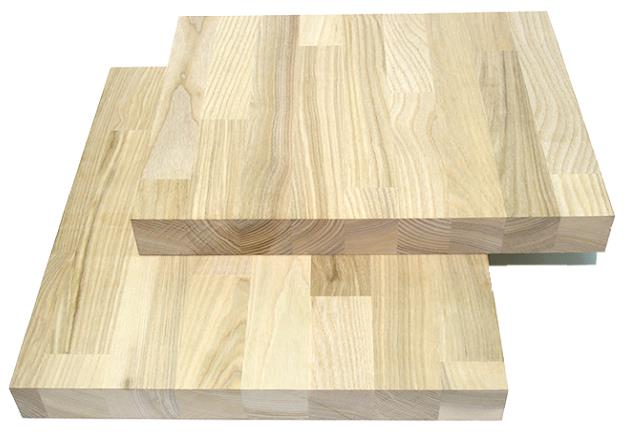

Получаемые изделия

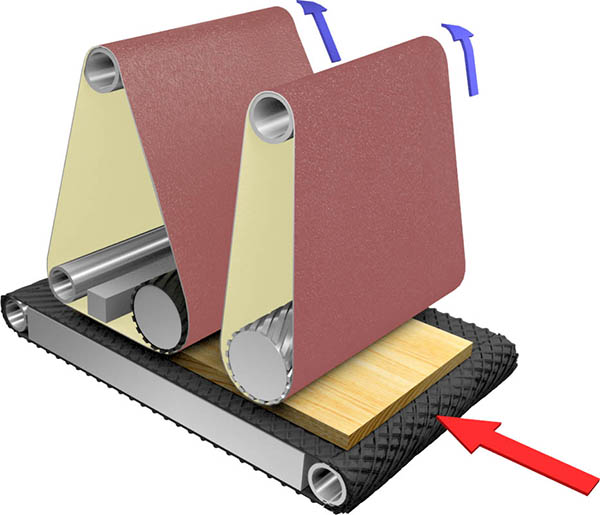

Схема обработки

Конструктивные особенности

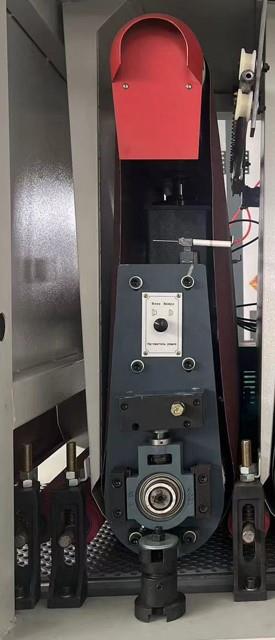

Позволяет эффективно калибровать в размер заготовки в том числе из твердых пород в интенсивных условиях эксплуатации.

Благодаря исполнению вала из стали исключено его преждевременное растрескивание при подаче заготовки толще, чем настроен станок(в сравнении с обрезиненными валами).

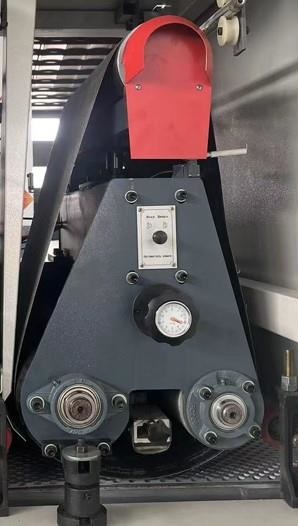

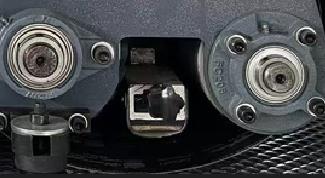

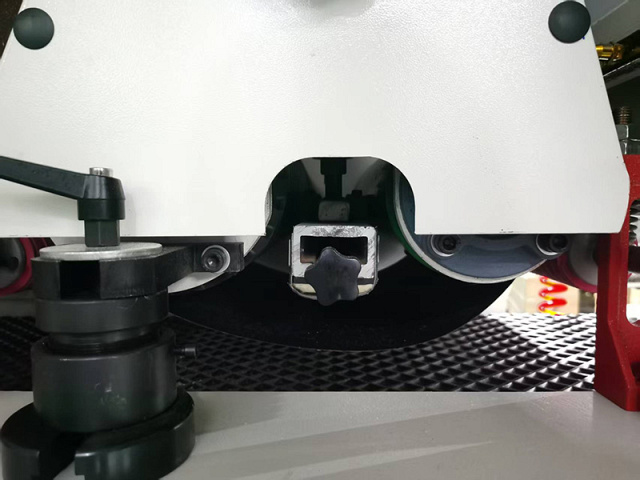

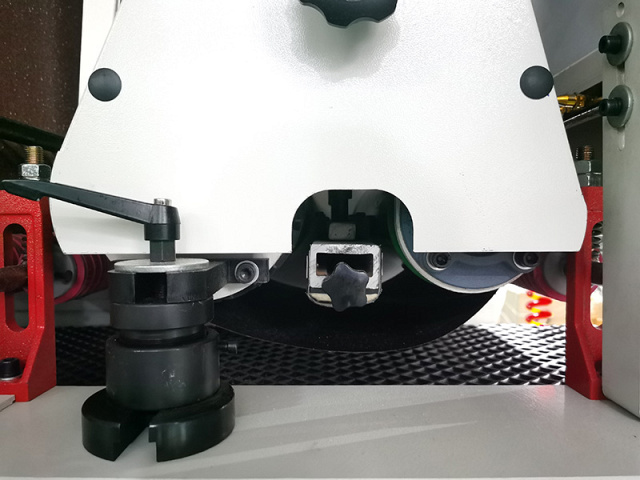

Выполняет 2 операции чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка.

Обеспечивает высокое качество обработанной поверхности. Установлен на втором узле после обрезиненного вала. Для обслуживания удобно выдвигается из станка.

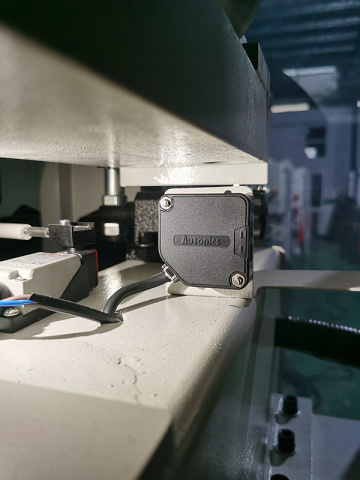

Фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении.

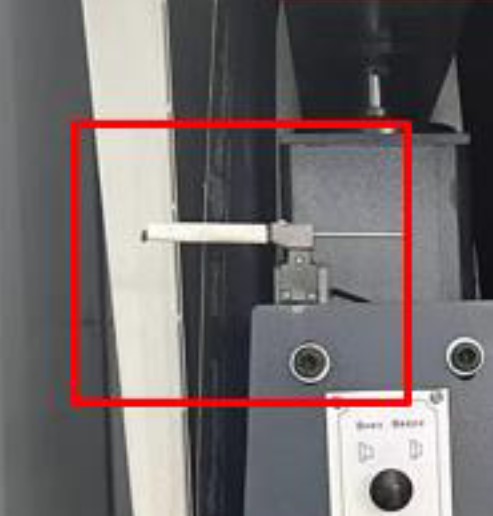

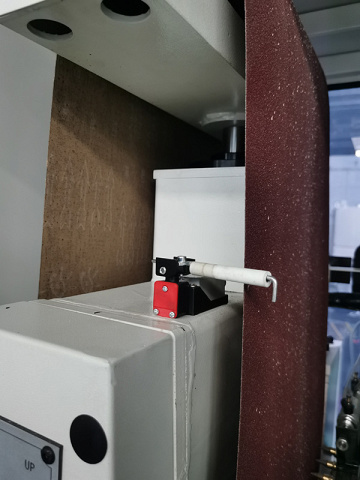

Датчик схода ленты. Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты.

Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв.

Натяжение/ослабление лент быстро осуществляется нажатием переключателя, что минимизирует время на замену лент и увеличивает производительность станка.

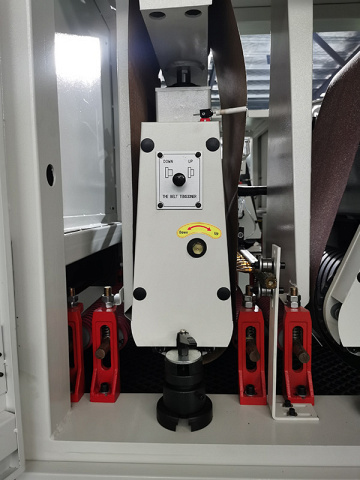

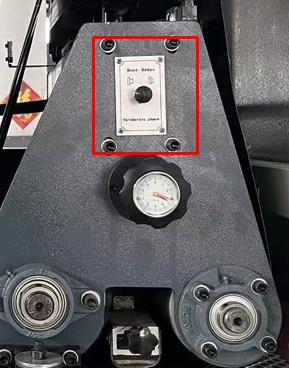

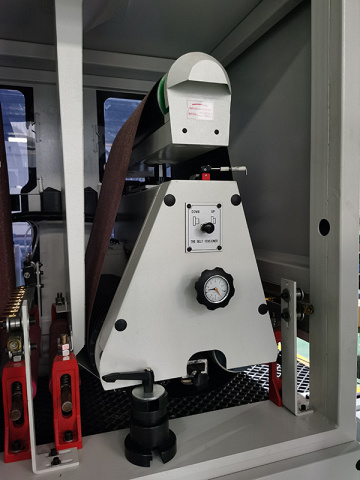

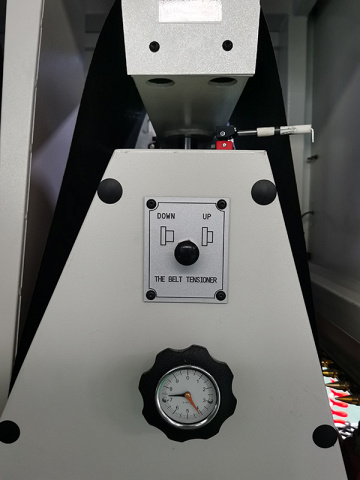

Пневматическое натяжение шлифовальных лент

Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования.

Повышает ресурс шлифовальной ленты, сокращает затраты на абразив и повышает производительность станка.

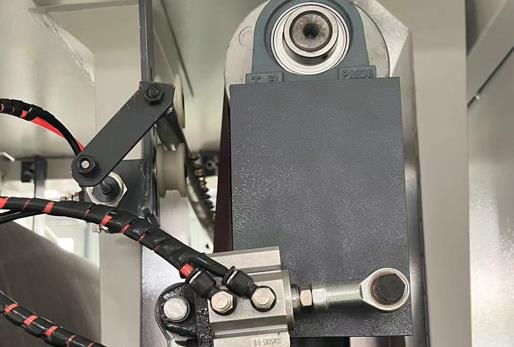

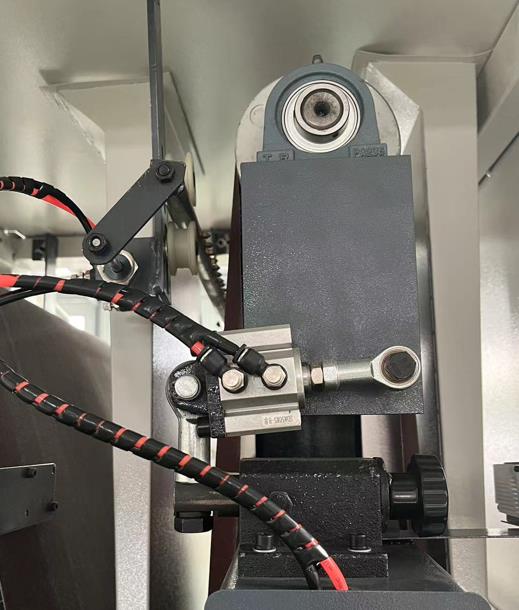

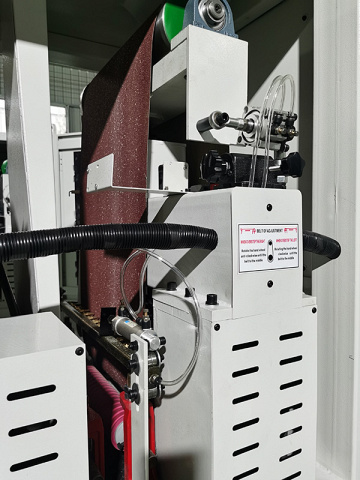

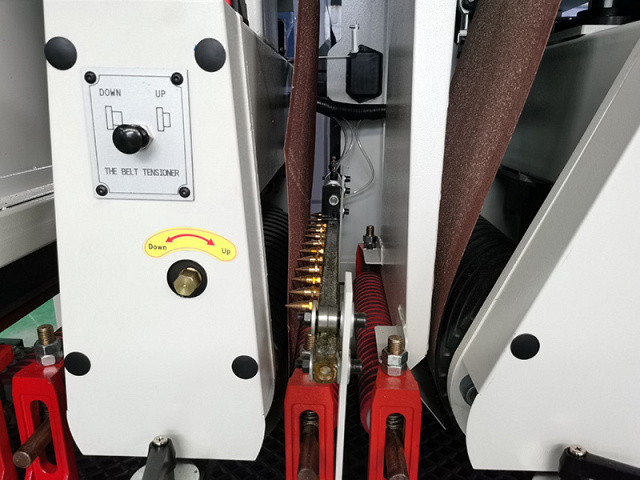

Обдув 2 х шлифовальных лент с осцилляцией

Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении.

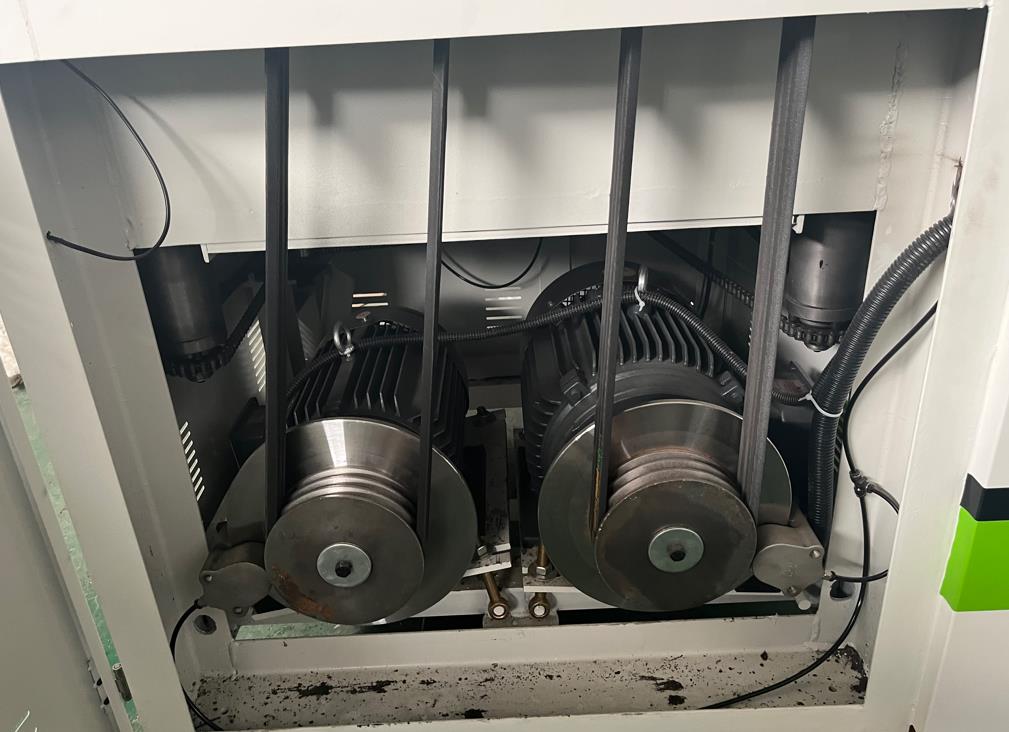

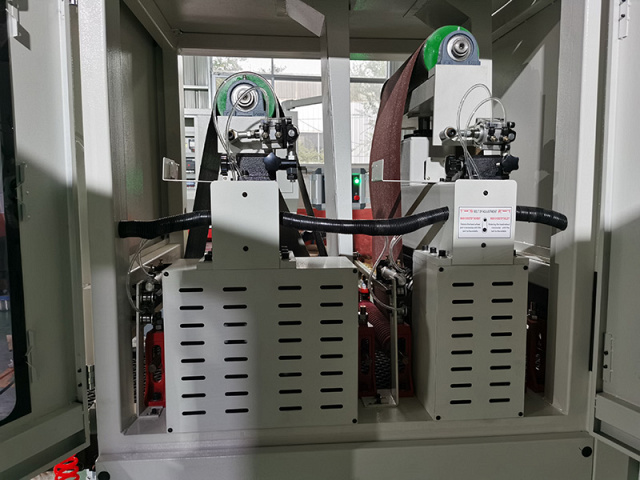

Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках.

Остановка вращения шлиф лент осуществляется с помощью тормозных колодок.

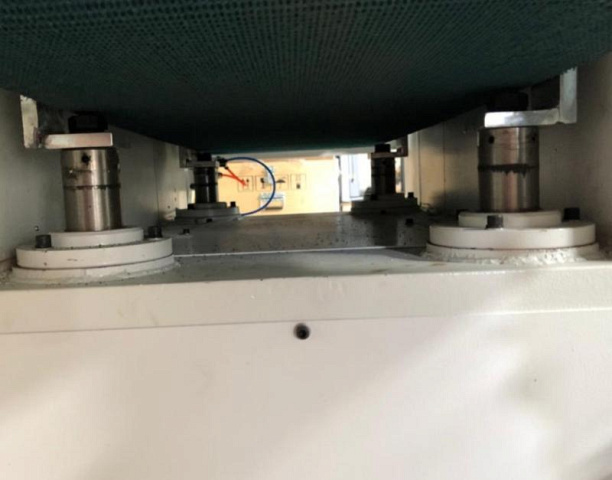

Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции.

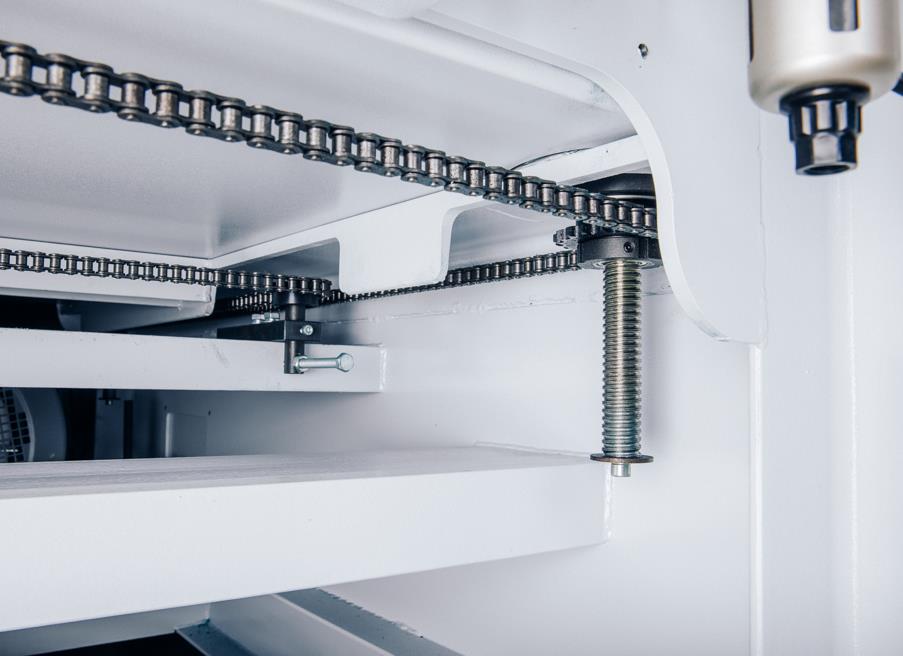

Осуществляется от отдельного двигателя через редуктор и цепную передачу, что обеспечивает синхронную работу 4-х винтов.

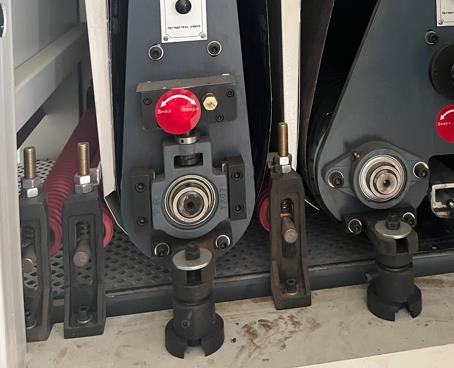

Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования.

Прижимы расположены в местах возможного возникновения вибраций:

На входе в станок
Между шлифовальными
На выходе из станка

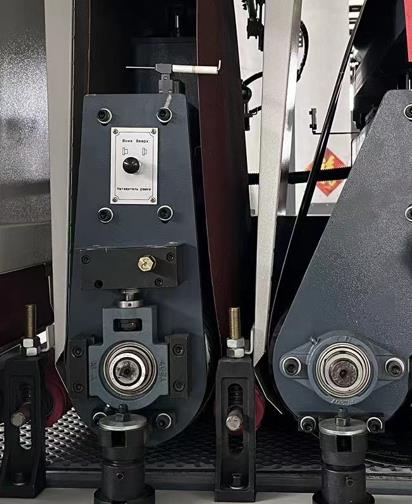

Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты.

Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки.

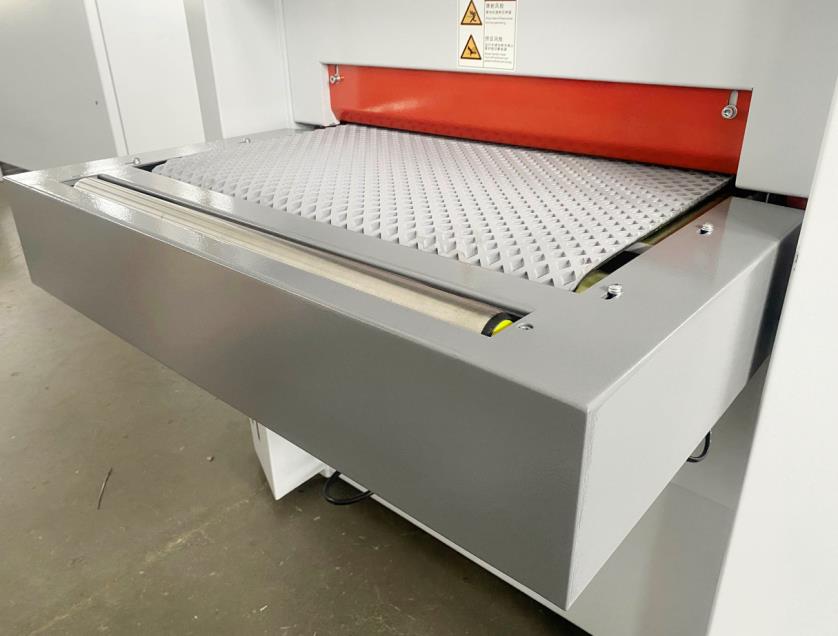

Расширение стола на входе и на выходе с 1 роликом

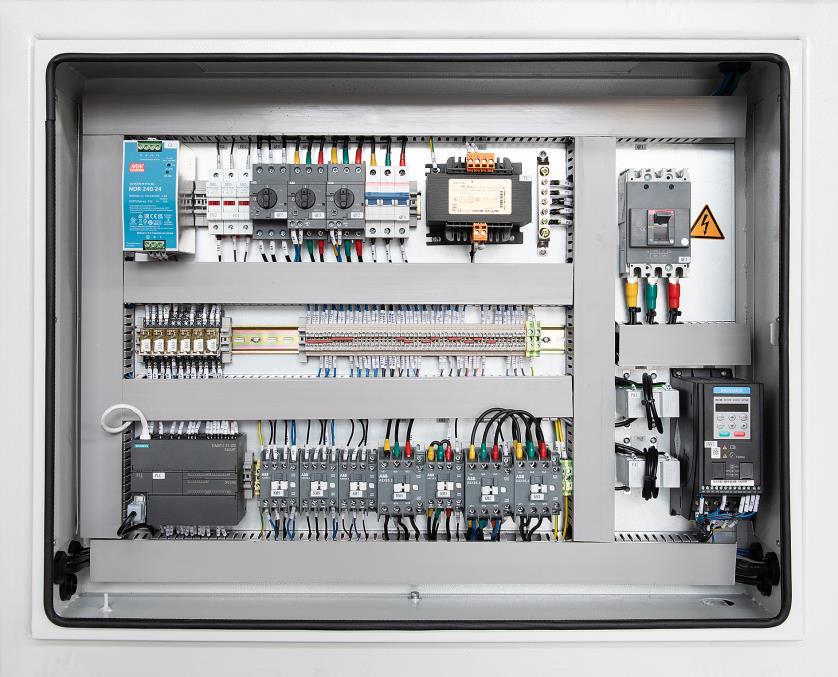

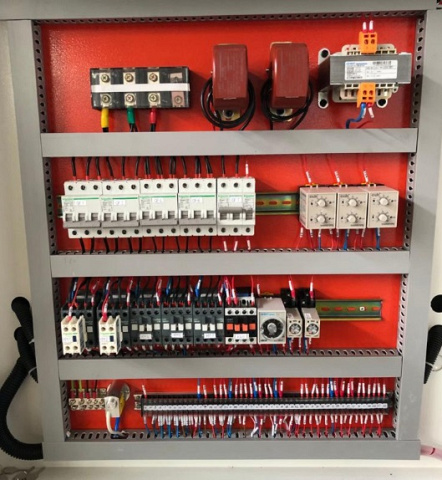

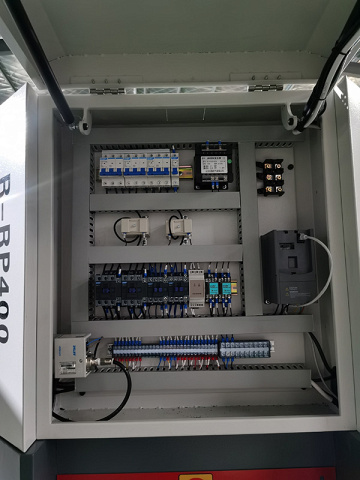

Высоконадежные электрокомпоненты от ведущих мировых производителей Siemens и ABB гарантируют стабильную и долголетнюю бесперебойную работу станка.

Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов.

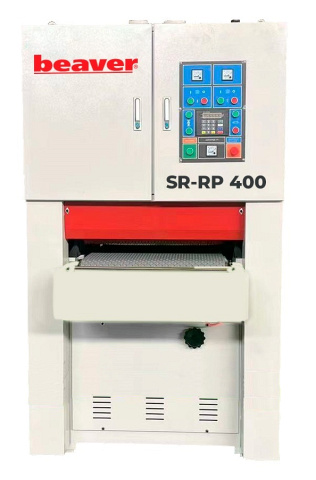

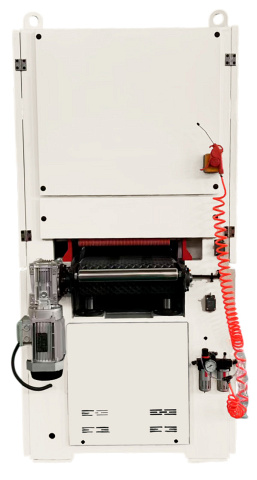

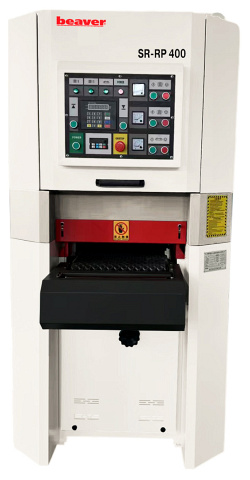

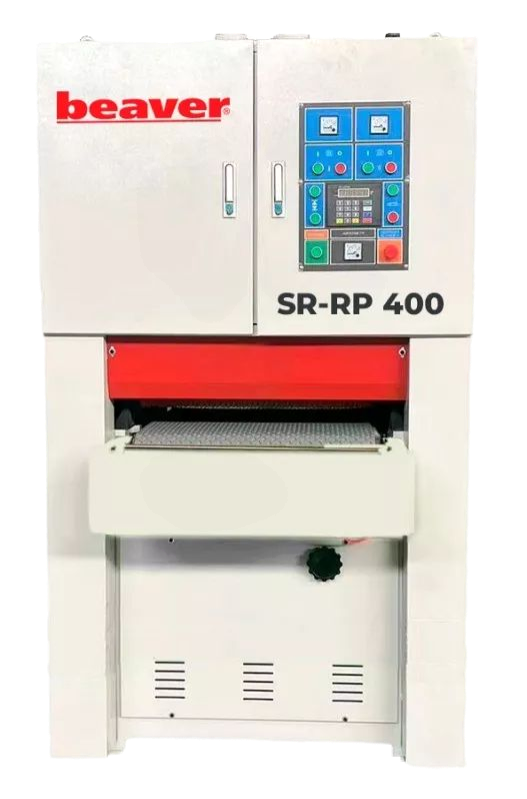

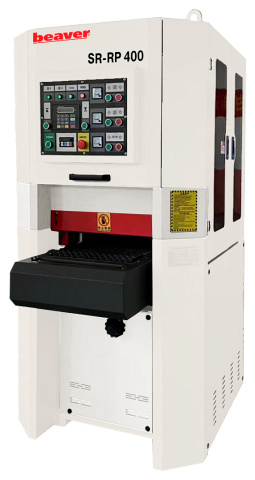

Калибровально-шлифовальный станок Beaver SR-RP 400
