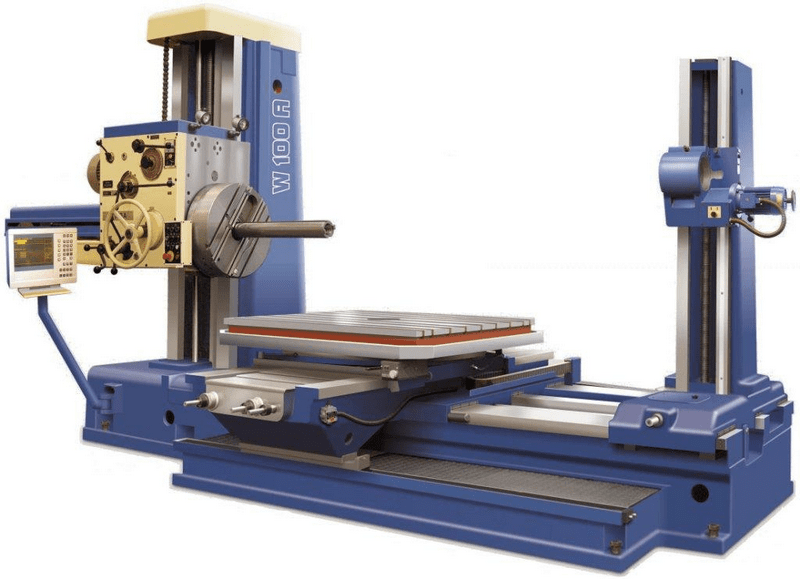

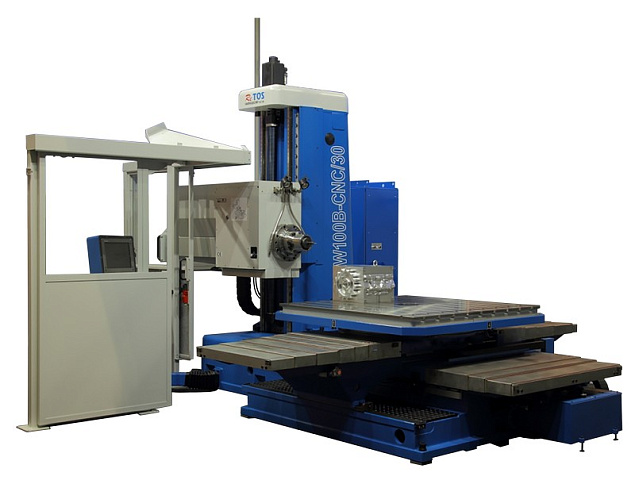

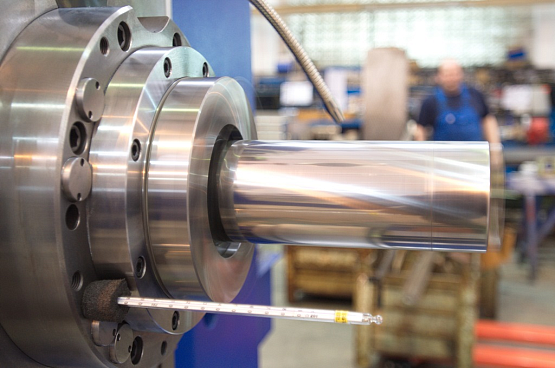

Горизонтально-расточные станки ReTOS Varnsdorf W100B с УЦИ
Ø шпинделя: 100 мм
Ось Х: 1600 мм
Ось Y: 1290 мм
Вес: 13 000 кг
- Увеличенный диапазон оборотов шпинделя от 10 до 3000 об/мин
- Увеличенная мощность главного двигателя до 20 кВт позволяет производить больший съём металла
- Наличие инструментального магазина емкостью до 30 позиций значительно расширяет технологические возможности станка
- Увеличенные подачи до 15 000 мм/мин позволяют значительно ускорить процесс обработки заготовки
- Увеличение производительности в 1,5 – 2,5 раза по сравнению со станками с УЦИ
- Снижение потребности во множестве квалифицированных рабочих-станочников
- Уменьшенное время переналадки станка для перехода на изготовление новых деталей
НАЗНАЧЕНИЕ:

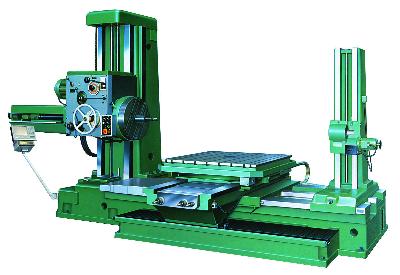

Горизонтально-расточной станок с поворотным столом W100B представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, W100B является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. W100B осуществляет перемещение по 5 осям (X / Y/ Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке W100B, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство, оборонно-промышленный комплекс и многие др. виды деятельности.

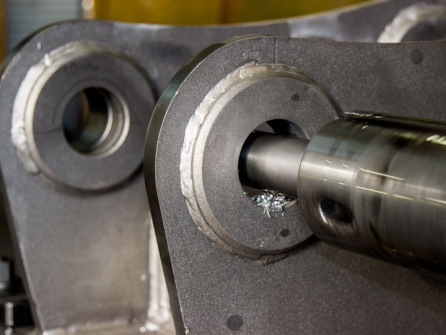

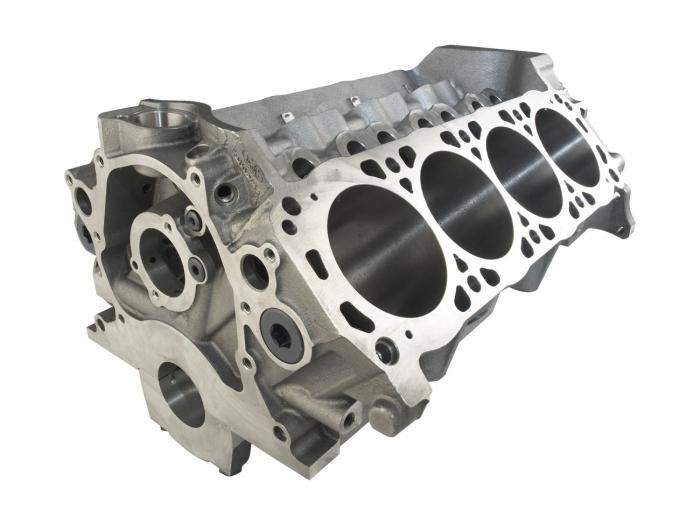

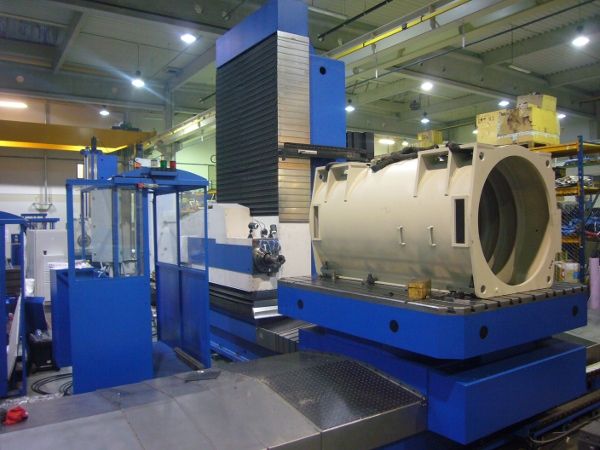

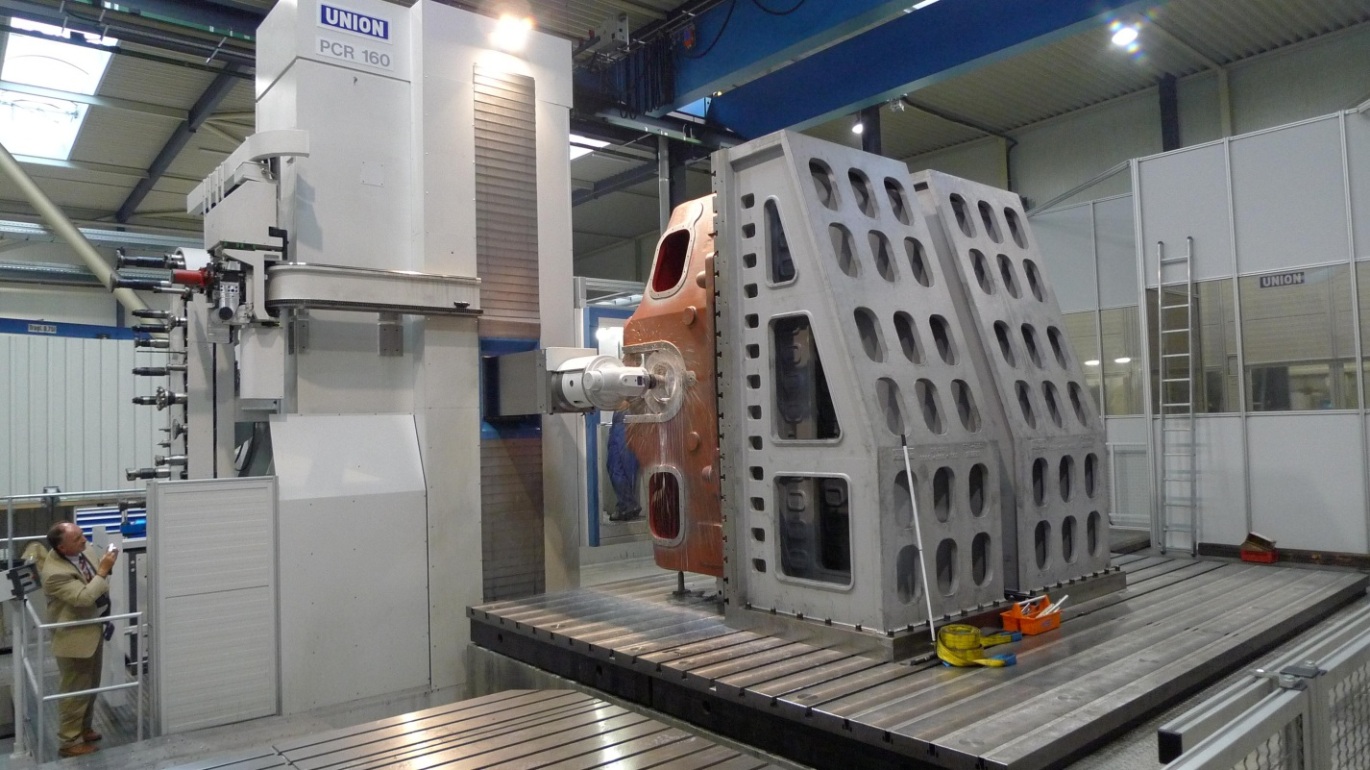

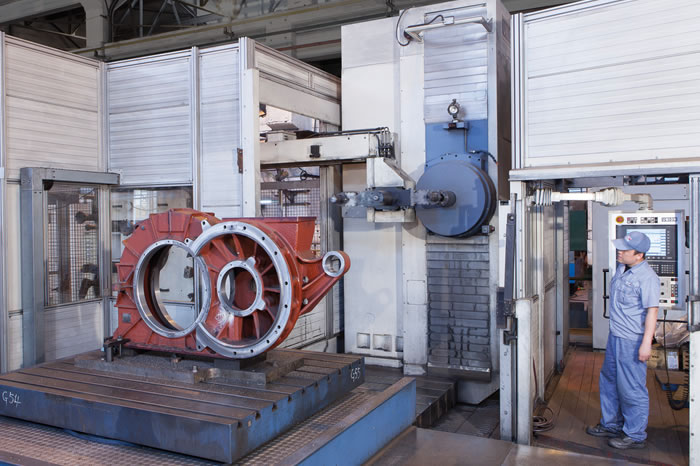

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

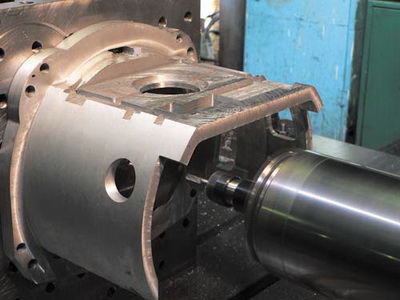

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

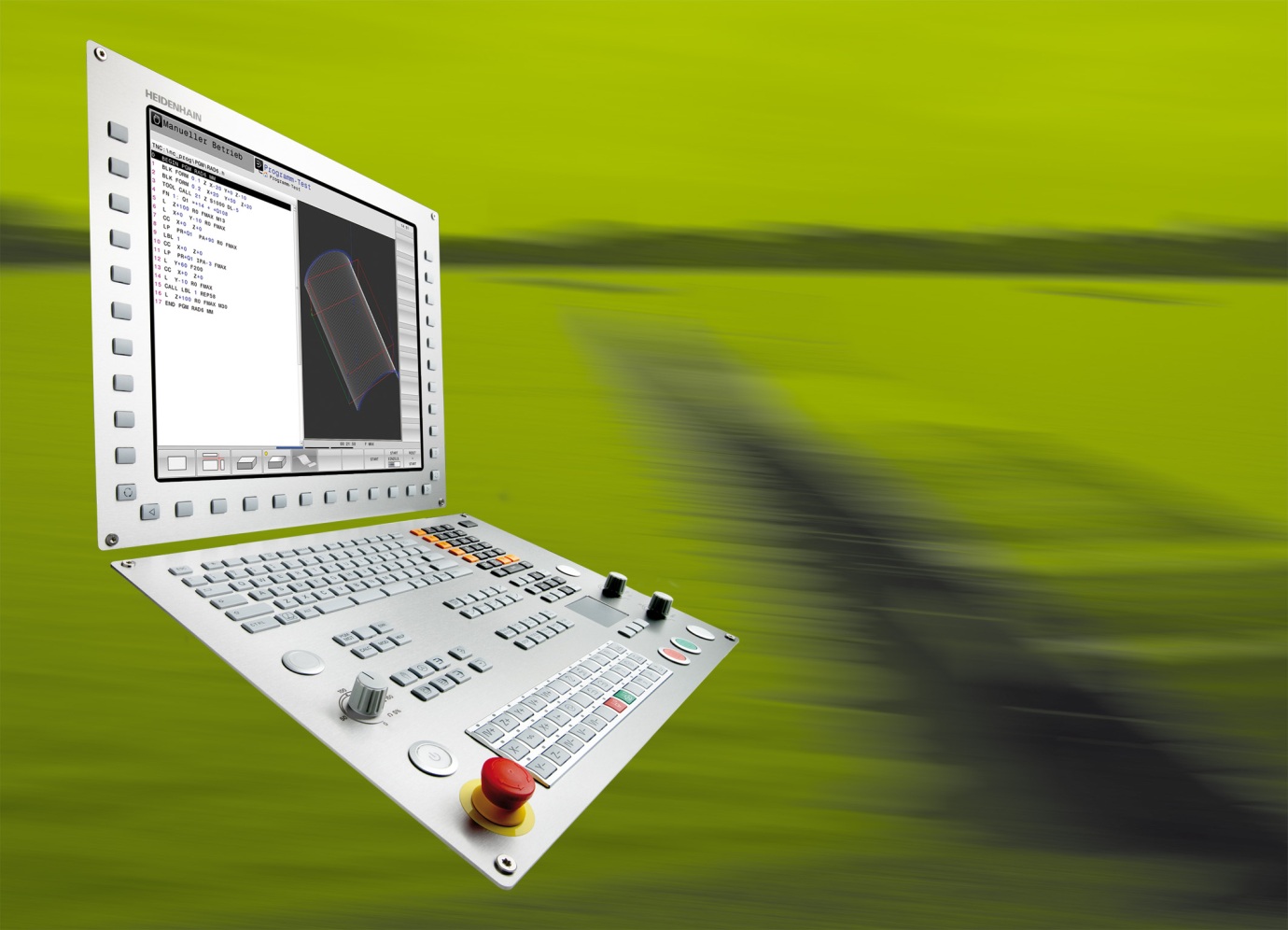

| | СТОЙКА С ЧПУ Горизонтально-расточной станок с поворотным столом W100B управляется от стойки с ЧПУ (числовым программным управлением). Как правило, стойка с ЧПУ отображает состояние основных важных компонентов станка (максимальные обороты шпинделя и диапазон его скоростей; мощности электродвигателя для каждой из осей; максимальное расстояние перемещения инструмента или стола вдоль каждой оси; количество инструменов, которое может поместиться в инструментальном магазине; наибольшую скорость ускоренного перемещения; наибольшую скорость резания), направления для движений (каждой оси соответствует символ адреса, под которым выдается движение в управляющую программу), вспомогательных элементов станка (измерительные длины рабочей части инструмента; устройства смены паллет; отдельно стоящие инструментальные магазины), перемещения 3-х координат (4-х координатные исполнения горизонтально-расточных станков изготавливаются под заказ), одним словом – всевозможные тонкости программирования каждой из функций станка. |

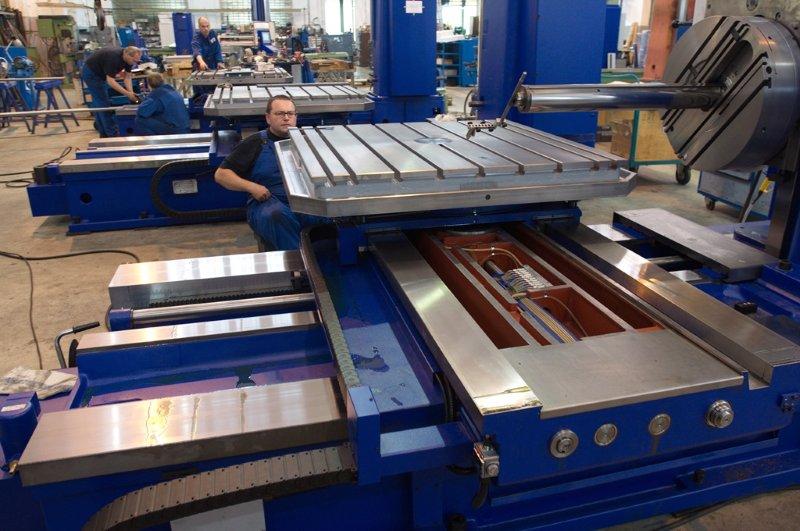

| | 3 СТЕПЕНИ СВОБОДЫ РАБОЧЕГО СТОЛА Рабочий стол и шпиндельная стойка универсального фрезерно-расточного станка W100B имеют общий фундамент, при этом стол имеет 3 степени свободы: горизонтальную подачу в двух направлениях и вращение вокруг вертикальной оси, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки горизонтально-расточного станка. |

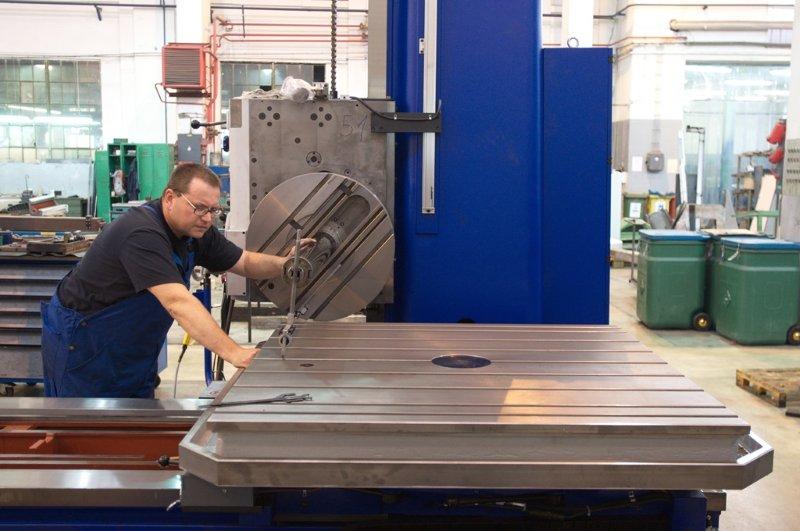

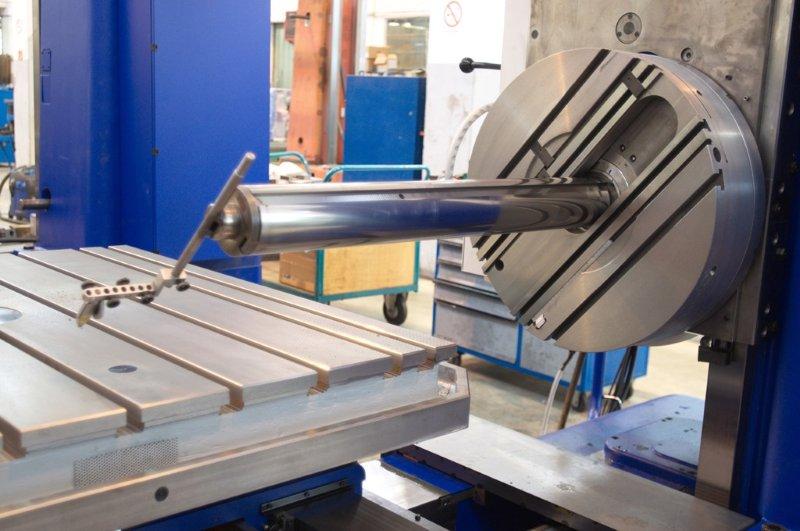

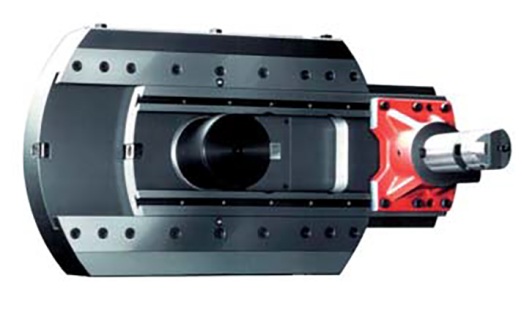

| > | ПЛАНШАЙБА Горизонтально-расточной станок с поворотным столом W100B часто оснащается так называемой планшайбой, которая используется для растачивания отверстий большого диаметра (не все горизонтально-расточные станки с ЧПУ комплектуются таким приспособление, т.к. некоторым модификациям оно не необходимо). Планшайба обладает более высоким, чем главный шпиндель, моментом вращения и большей устойчивостью к поперечным нагрузкам. При использовании планшайбы главный шпиндель горизонтально-расточного станка отключается, а фрезы крепятся на её слайдере, имеющем определённый диапазон радиального хода, смещение слайдера может производиться как вручную, так и при помощи стойки с ЧПУ, использование которой дает возможность автоматического изменения диаметра расточки. |

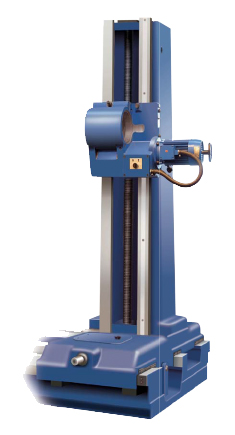

| | ЗАДНЯЯ СТОЙКА-ЛЮНЕТ Для увеличения длины растачиваемых отверстий горизонтально-расточные станки доукомплектовываются задней стойкой–люнетом. Между люнетом и шпинделем горизонтально-расточного станка устанавливается ось (борштанга), на которой крепится одна или несколько фрез. В этом случае задняя стойка может служить не только для увеличения длин растачиваемых на станке отверстий, но также для одновременной обработки нескольких деталей и увеличения производительности горизонтально-расточного станка. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

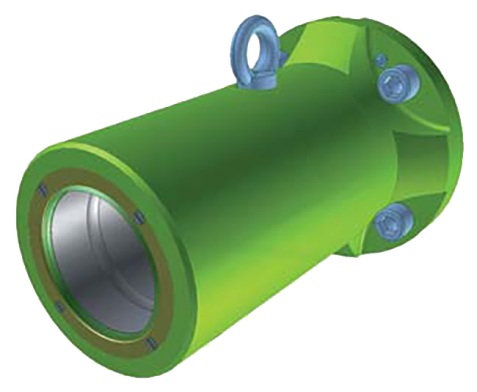

| Направляющая опора шпинделя – 170 мм |
| Шомпол конусной полости шпинделя VK-ISO50 |
| Наконечник для крепления инструмента - 15 шт. |
| Анкерный материал |
| Набор инструментов для обслуживания и ухода |
| Базовый комплект запчастей |
| Сопроводительная техническая документация |
| Сервисная поддержка – выезд сервисного инженера в течение 48 часов |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

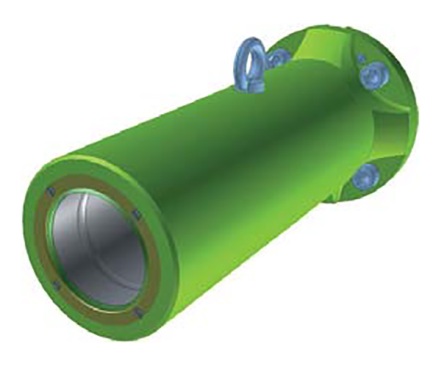

 | Направляющая опора шпинделя - 320 мм |
 | Направляющая опора шпинделя - 470 мм |

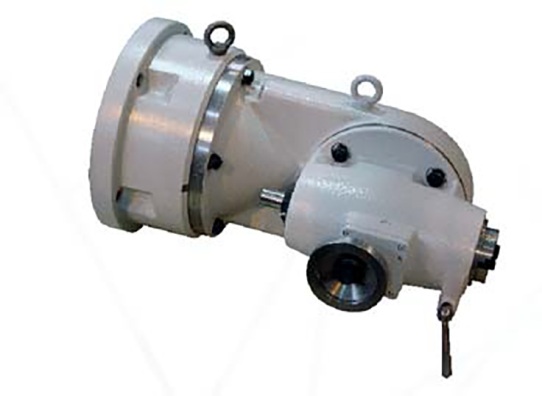

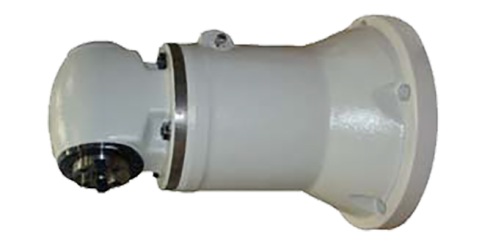

 | FP 40-10 ручная фрезерная головка прямоугольная |
 | UFP 40-10 ручная фрезерная головка универсальная |
 | HPR50 ручная фрезерная головка прямоугольная |
 | Опора борштанг |

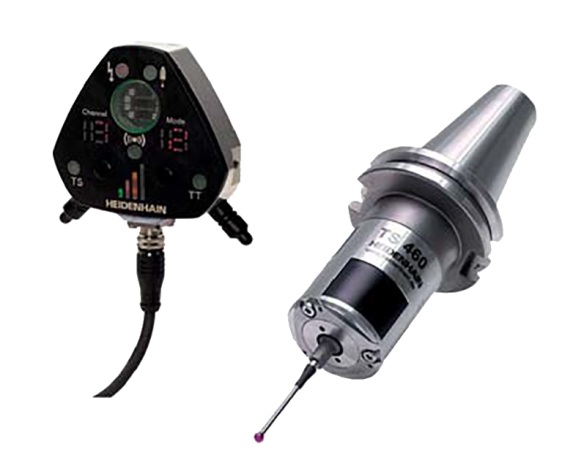

 | Измерительный 3D зонд TS 460 HEIDENHAIN |

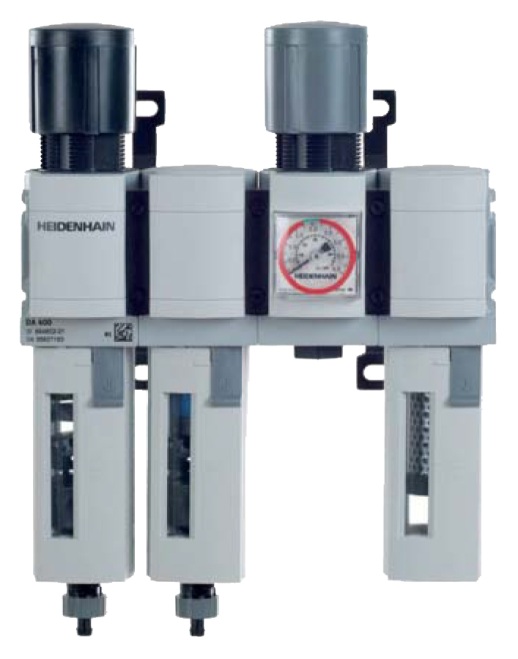

 | Устройство подготовки воздуха HEIDENHAIN DA 400 |

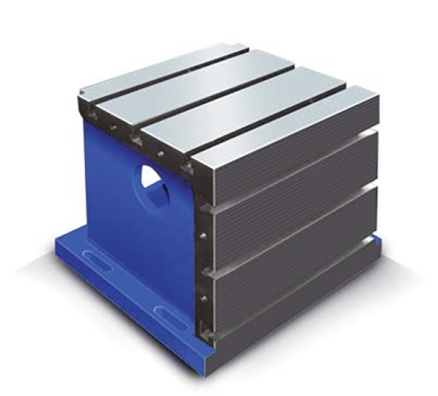

 | UK 500 крепежный кубик |

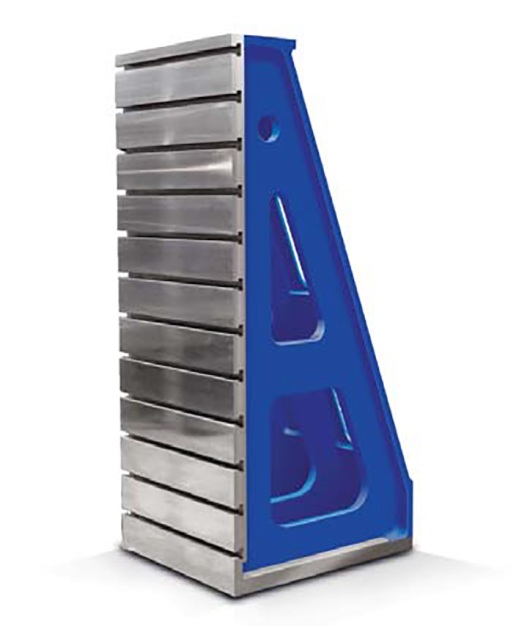

 | UU 800 крепежный угольник UU 950 крепежный угольник UU 1120 крепежный угольник |

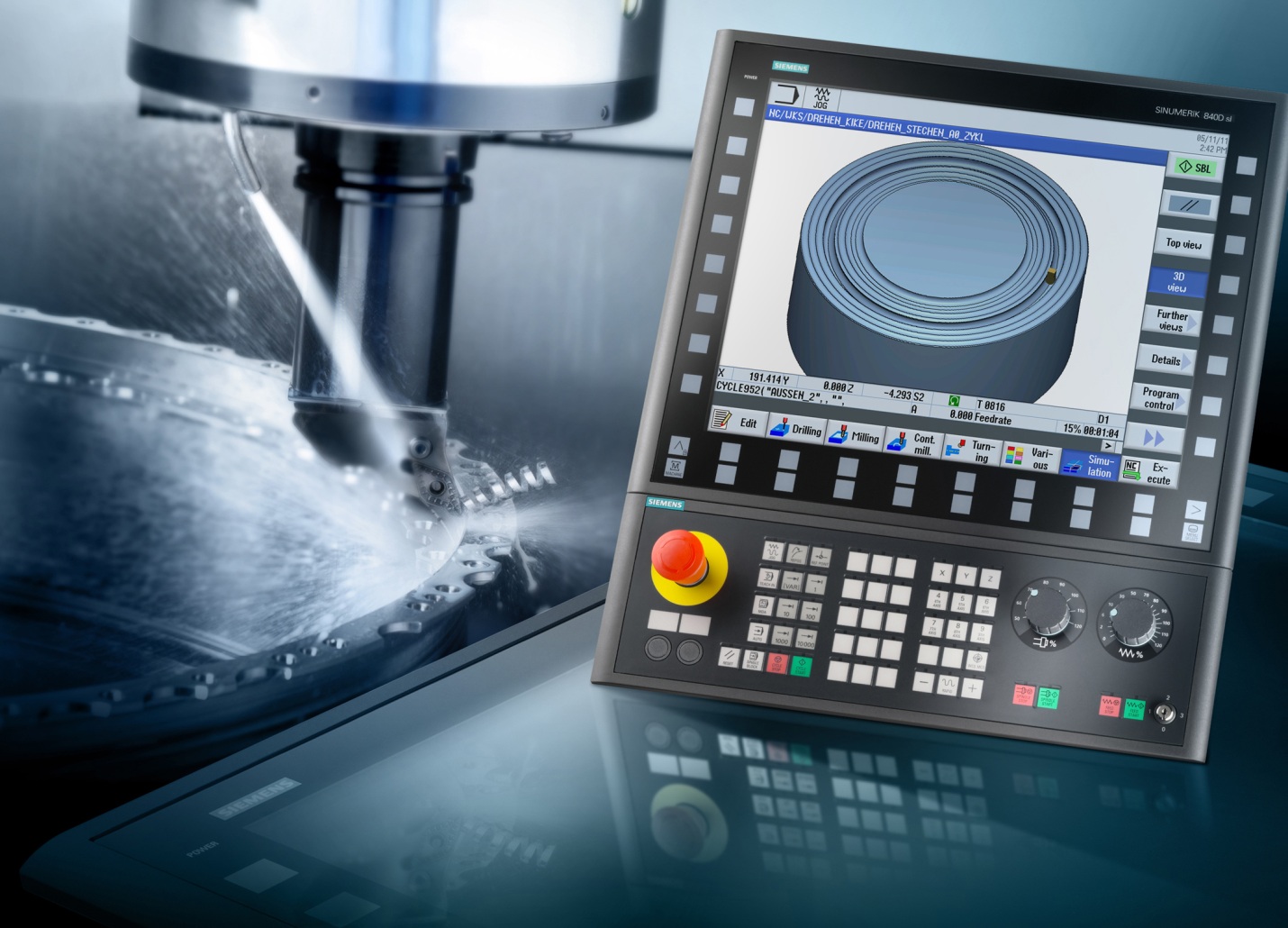

| Система управления SINUMERIK 840D | |
| Поворотный стол 1500 x 1500 мм | |
| Увеличение Z = 1710 мм | |
| LD 650 планшайба | |
| CHZ устройство для охлаждения инструментов | |
| CHOV охлаждение инструмента через ось шпинделя (макс. 10 Бар) | |
| AVN Автоматическая смена инструмента (30 шт.) | |
| Охлаждение туманом | |
| Набор запчастей для трехлетней эксплуатации | |

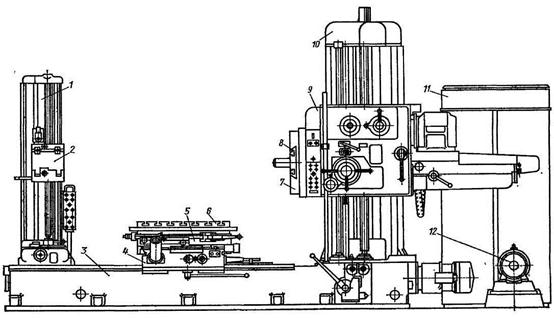

КОНСТРУКТИВНЫЕ ОБОЗНАЧЕНИЯ:
- Задняя стойка (1)
- Люнет (2)
- Станина (3)
- Стол (4)
- Верхний суппорт (5)
- Поворотный стол (6)
- Планшайба (7)
- Механизм радиального перемещения суппорта (8)
- Уравновешенная шпиндельная бабка (9)
- Стойка (10)
- Электрошкаф (11)
- Вентилятор (12)
