Гидравлический листогибочный пресс SMD PBA 70-2500

Гидравлический листогибочный пресс SMD PBA 70-2500

Код товара: ЛО 450700

По программе лизинга от партнеров КАМИ
Узнать больше

Нидерланды

Другие модели:

< 50-1300 110-2500

Усилие

700 кН
Рабочая длина

2500 мм
Количество управляемых осей

4 шт.

Преимущества

Листогибочный пресс с ЧПУ по лучшей цене!
ЧПУ ESA S630 (2D графика, библиотека инструмента)
Программа симуляции гибов в комплекте
Система компенсации прогиба

Назначение

Прессы серии PBA - листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаются высокой скоростью работы* и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек.

* Рабочая скорость достигает 14 мм/с (до 50 м/ч)

Область применения

Машиностроение;
Автомобильная промышленность;
Авиационная промышленность;
Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования.

Прессы серии PBH обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.

На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс

Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое.

Бытовая техника и товары

Пищевое производство и общепит

Автомобильная и железнодорожная промышленность

Авиационная промышленность

Машиностроение

Схема обработки

Гибка металла

Конструктивные особенности

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

Прессы оснащаются современными системами ЧПУ от всемирно известных компаний: Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия).

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды).

Комплектация

Стандартная

2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК.

Программное обеспечение симуляции процесса гибки

С системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.

Электрогидравлическая синхронизация осей Y1 и Y2

С автоматическим перемещением по оси X имеет ход 750 мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора.

Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X.

Регулируемые по ширине и высоте.

С устройством быстрого крепления. Тип: Amada/Promecam.

Комплект секционных держателей для пуансонов

Стол сконструирован под крепление матриц европейского типа, шириной 60 мм

Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58)

Описание

Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды)

Необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

Подвижные боковые ограждения безопасности, снабженные концевыми выключателями.

Подвесной пульт управления и функциональная ножная педаль

Гидравлический распределитель и пропорциональная гидравлика

Электрические компоненты и система безопасности марок Schnieder (Франция)

Дополнительная

5 осей управляются ЧПУ (X, X1, R, Z1, Z2)

6 осей управляются ЧПУ (X1, X2, R1, R2, Z1, Z2)

Широкий стол для установки многоручьевых матриц

Delem (Нидерланды) / Cybelec (Швейцария) / ESA (Италия).

ПО «Delem Profile-on-windows» 2D
ПО «Delem Profile-on-windows» 3D
ПО «V - Bend Offline Sofware» 3D

Световая система защиты фронтальной зоны пресса

Отличительные особенности

Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.

Модель

70-2500

ЛО 450700

Система ЧПУ

Delem / Cybelec / ESA

Усилие, кН

700

Рабочая длина, мм

2500

Расстояние между колоннами, мм

2050

Ход траверсы, мм

150

Раскрытие, мм

460

Количество управляемых осей, шт.

Глубина зева, мм

300

Ход заднего упора (X ось), мм

550

Скорость перемещения упоров по оси Х, мм/с

400

Мощность двигателя, кВт

5,5

Объем масла, л

170

Подвода, мм/с

230

Рабочая, мм/с

Возврата, мм/с

150

Длина, мм

3100

Ширина, мм

1600

Высота, мм

2600

Вес, кг

5800

Стандартный лизинг
Сезонный лизинг
Оплата после поставки
Отсрочка 3 мес
Рассрочка
Аванс 0%
Льготный лизинг

Рассчитайте свой платеж

Стоимость оборудования

Первоначальный взнос

Срок лизинга

мес

Наше предложение

Ежемесячный платеж:

0 $

Переплата:

1 000 $ / за 36 мес

Хотите выгодное предложение?

Оставьте заявку и мы подберем удобный тариф

Стоимость предмета лизинга и приведенные расчеты через калькулятор являются предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру в вашем регионе.

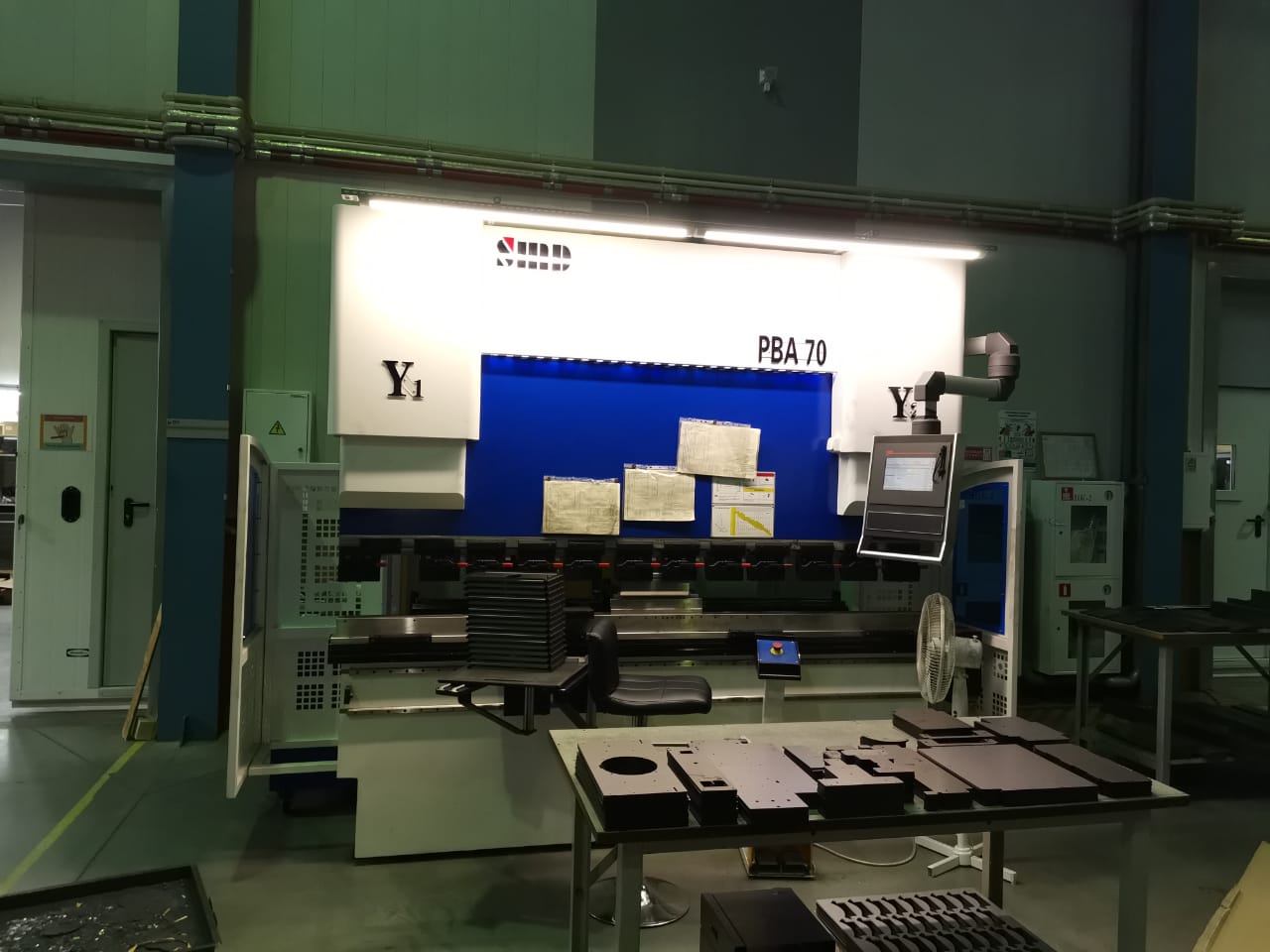

Мы станком довольны. С металлом работает отлично. При работе процент брака практически 0. Скорость работы высокая. Работа на производстве в полную смену.

Со всеми задачами станок справляется. За свои деньги хорошее оборудование.

16 февраля 2025

Крепкое оборудование, тяжелая станина обеспечивает минимальную вибрацию станка, а соответственно и долговечность.

Станок работает стабильно, в 1 смену. Высокая производительность и точность главные особенности.

6 сентября 2024

Станок работает по 12 часов в сутки. Качество гиба устраивает полностью. Нареканий к его работе нет.

Занимаемся производством деталей для вентиляционного оборудования.

14 февраля 2024

Оборудование простое в работе и в настройке, не требует каких-то больших знаний. Работает четко и удобно, как часы.

У станка средний гиб. Металл не ломает и не оставляет на нем ни трещин, ни царапин.

6 сентября 2024

К работе станка у нас замечаний нет. Увеличенный ход траверсы помогает в работе. Хорошая скорость работы. Есть несколько схем обработки гибки металла.

Со всеми станок хорошо справляется. За свои деньги хорошее оборудование.

26 августа 2024

Удачное сочетание цены и качества. Порадовала высокая скорость работы листогиба, хорошая точность обработки и полирования. Учитывая качество, думаю, что оборудование прослужит долго. Заявленную производительность выдает. Много настроек, почти все можно отрегулировать.

22 мая 2024

С Ками плотно сотрудничаем по оборудованию. Купили несколько листогибов серии PBA. Станки отлично справляются со своими задачами, выполняют весь заявленный функционал. Порадовало высокое качество гиба и легкость в использовании станка. У нас работает по потребностям, чаще по 12 часов. К покупке рекомендуем.

20 февраля 2024
