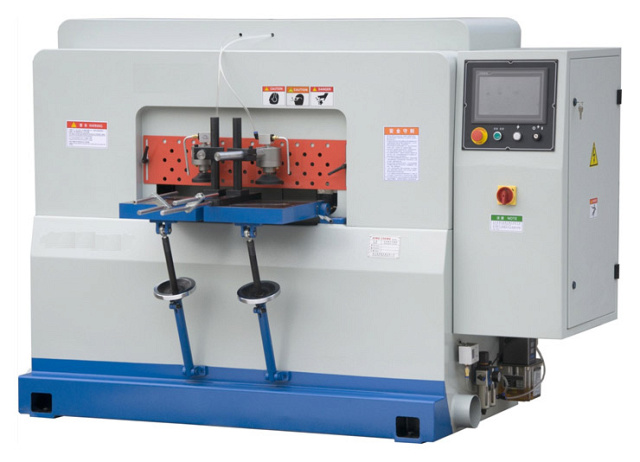

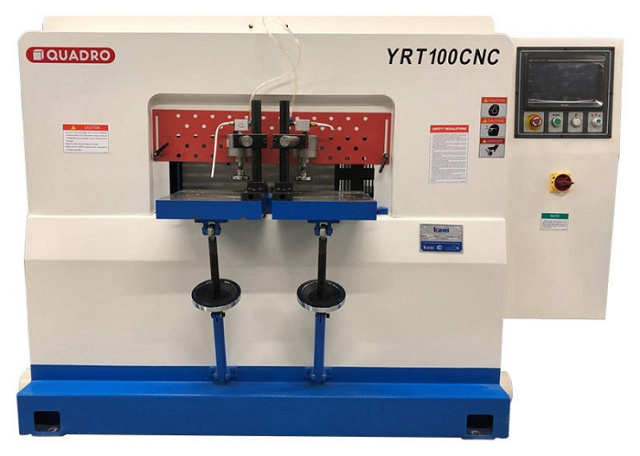

Шипорезный станок c ЧПУ для овального шипа QUADRO YRT-100 CNC
Управление станком: ЧПУ
Скорость вращения шпинделя:
8500 об/мин
Суммарная мощность: 5 кВт
Вес: 1000 кг
- Электронная настройка на размер шипа
- Два рабочих стола для увеличения производительности
- Возможность изготовления не только овального и круглого шипа, но и квадратного
- Централизованная система смазки станка

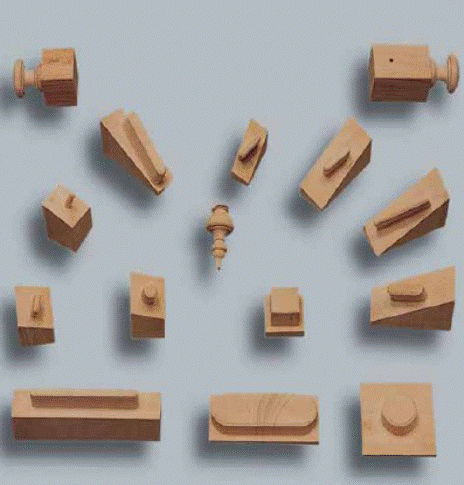

Станок предназначен для фрезерования овальных, круглых, квадратных и прямоугольных шипов, в том числе под углом.

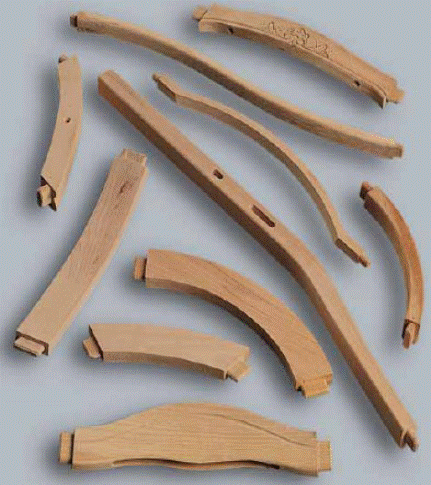

Производство стульев, детских кроваток, столов и других изделий из массива древесины, в которых используются овальные и круглые и прямоугольные шипы.

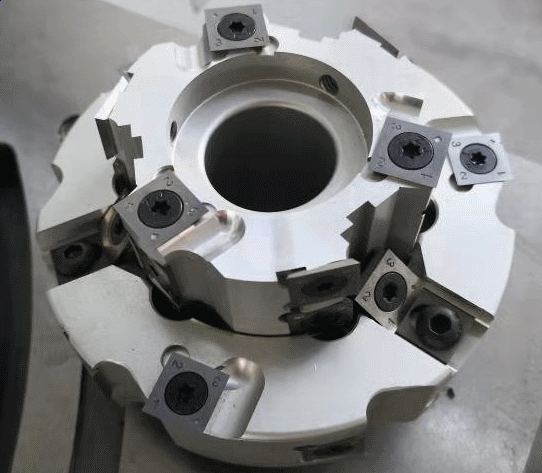

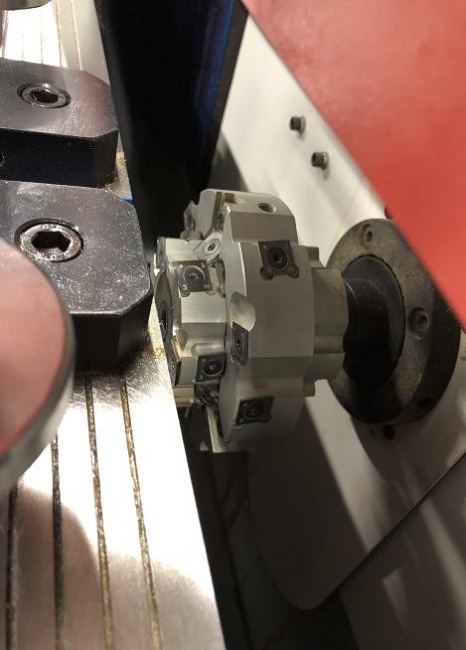

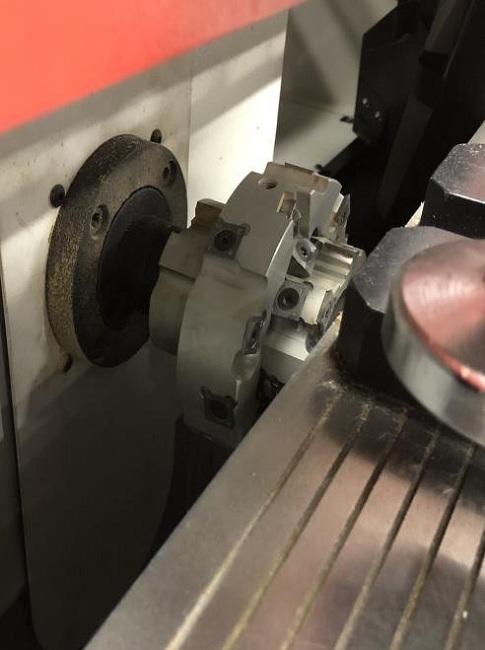

Поставляется в комплекте со станком и имеет следующие преимущества:
- Отсутствие сколов на шипе;
- Высокий ресурс твердосплавных ножей;
- Удобное обслуживание (смена и поворот ножей);
- Низкий шум;
- Быстрое удаление стружки из зоны резания.

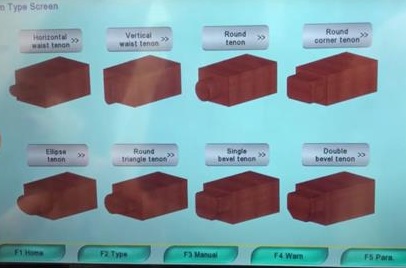

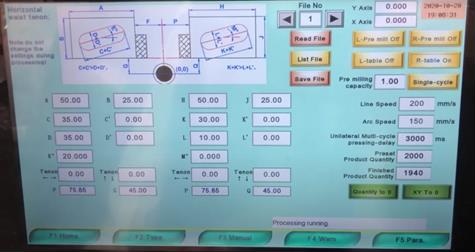

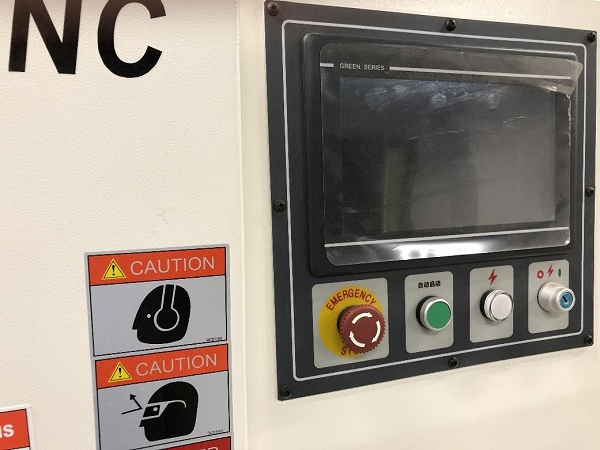

Ввод в работу с помощью ключа, Кнопки включения и выключения питания. Основное управление на сенсорном мониторе.
Простой и понятный интерфейс позволяет работать на станке даже оператору с низкой квалификацией.
Для начала работы необходимо ввести лишь несколько значений в мм:
- Ширина и толщина заготовки
- Ширина и толщина шипа
- Радиус шипа
- Угол наклона шипа
- Смещение шипа относительно центра заготовки по вертикали и горизонтали

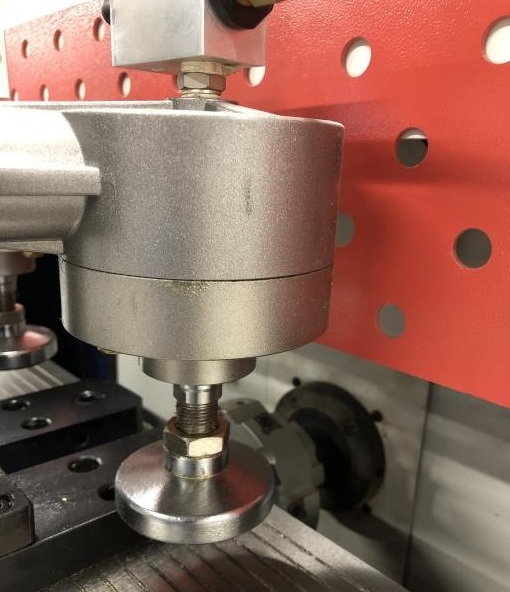

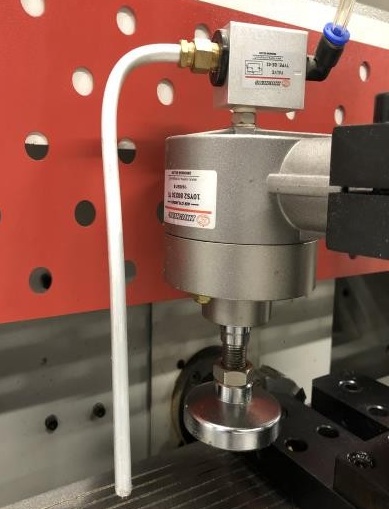

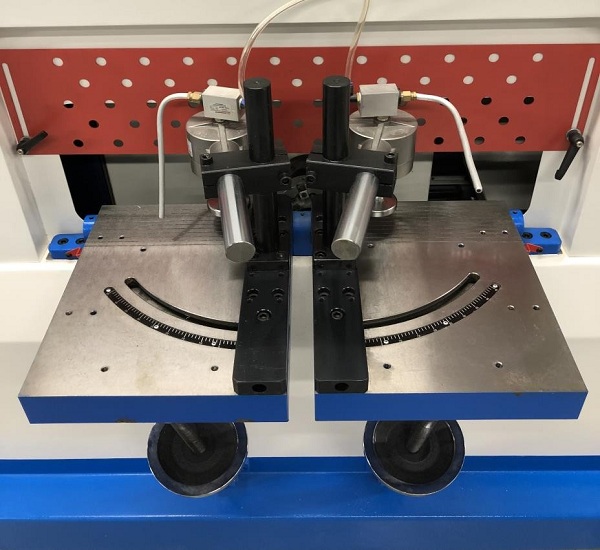

Установка деталей по упорам, угол устанавливается по шкале. Заготовка надежно фиксируется пневмоцилиндрами. Предусмотрен обдув заготовок.
Надежная фиксация заготовок.

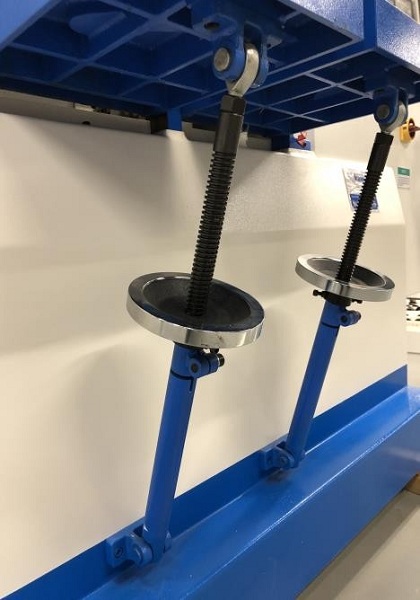

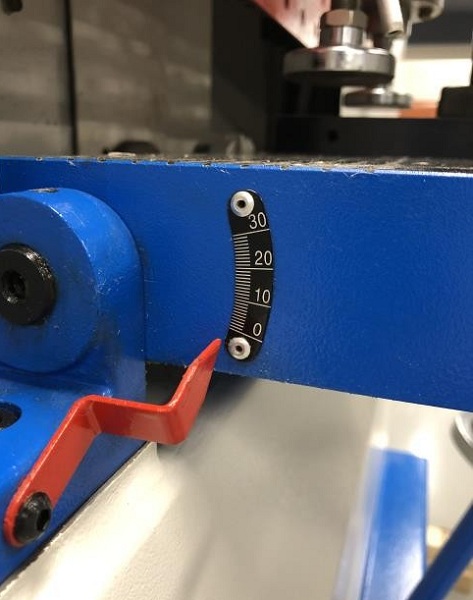

Наклон столов в вертикальной плоскости осуществляется с помощью вращения маховика. Нужный угол определяется по угловой шкале.
Перемещение при помощи серводвигателя, управление ЧПУ, обеспечивается плавное, точное, перемещение при обработке твердых пород древесины.

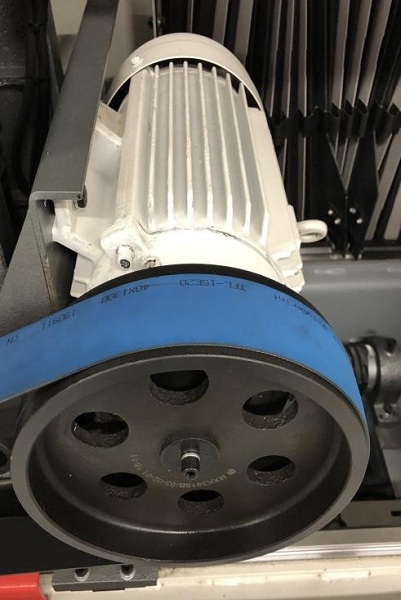

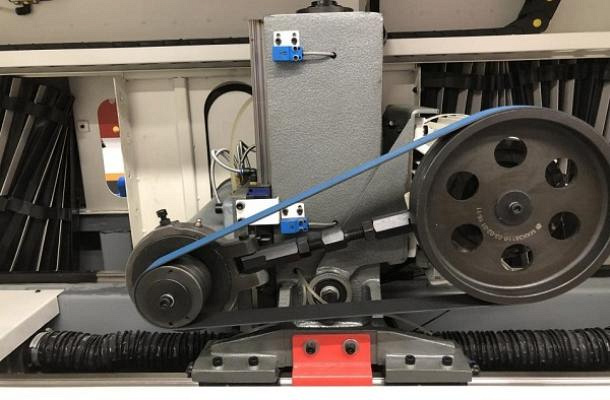

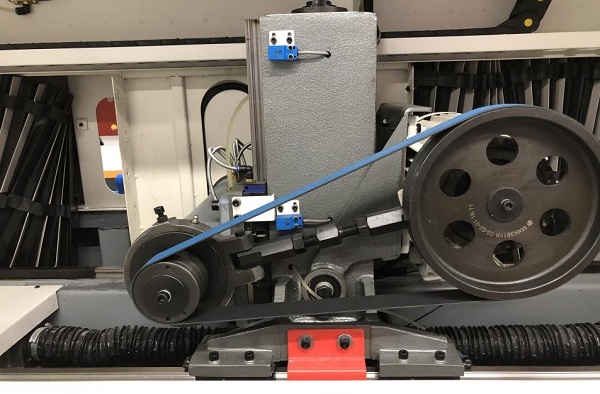

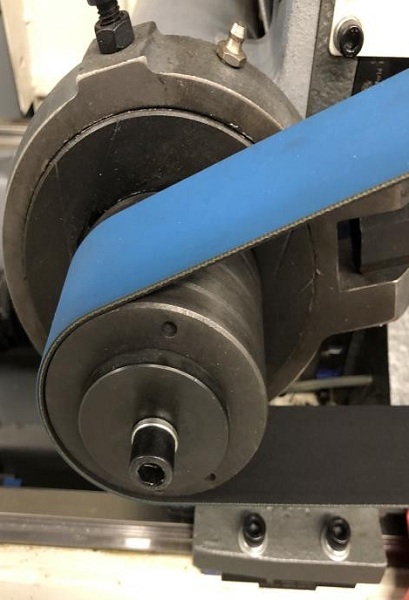

Вращение вала фрезы обеспечивается двигателем 3 кВт через ременную передачу. Двух опорный длинный вал исключает вибрацию.

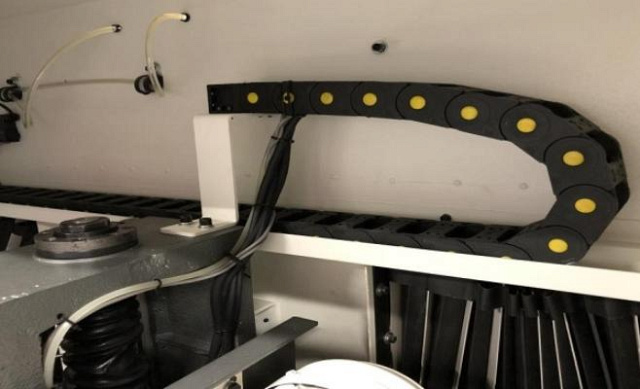

Все кабели и направляющие защищены, находятся в кабелеукладчиках и гофрах, исключено попадание пыли на направляющие и скручивание проводов.
Для обслуживания агрегатов предусмотрен удобный доступ на тыльной стороне станка. Дверцы закрываются на ключ.

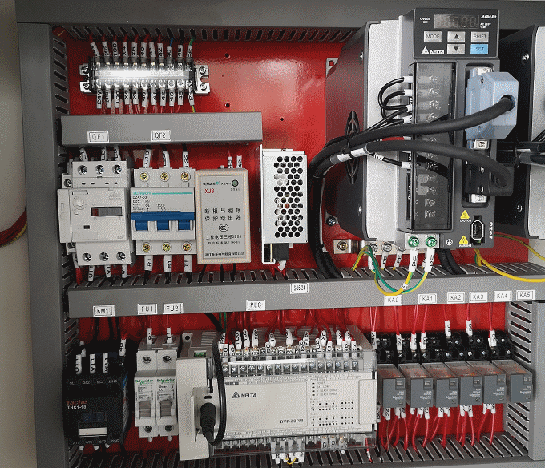

От ведущих мировых производителей SCHNEIDER и SIEMENS.

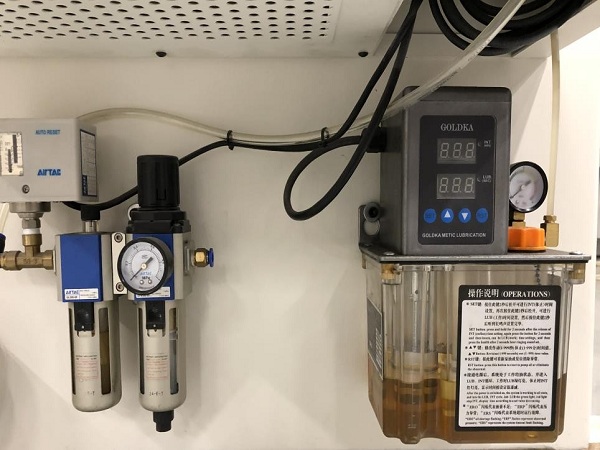

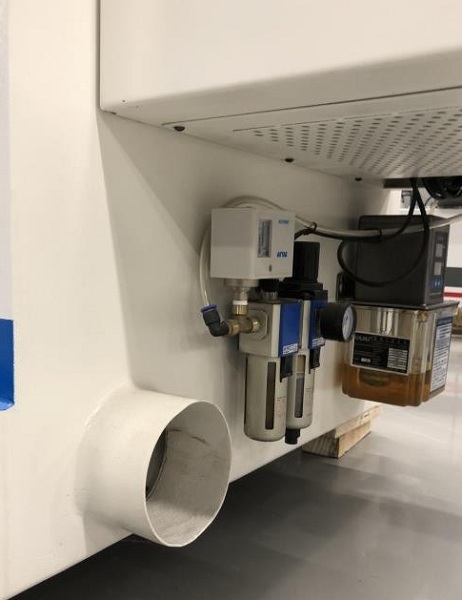

На станке установлена автоматическая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор.

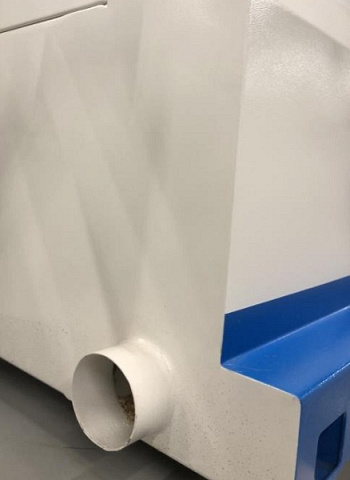

Предусмотрены по двум торцевым сторонам станка.
