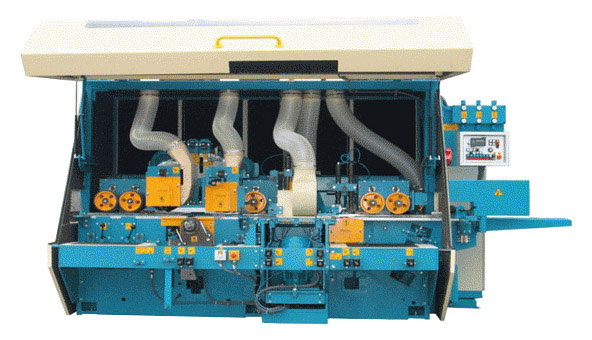

Четырехсторонний станок Profiles 220 6V-S60(100)
-
Производитель: LEDINEK
Страна: Евросоюз
-
Макс. сечение заготовки: 200 х 220 мм
Количество шпинделей: 6 шт.
Скорость подачи: 0 - 60 м/мин
Мощность: 103 кВт
Вес: 10 000 кг
- Оборудование
- Компрессоры
Узнать цену
Вы выбрали: Четырехсторонний станок Profiles 220 6V-S60(100)
Заказать лизинговый расчёт
Вы выбрали: Четырехсторонний станок Profiles 220 6V-S60(100)
Подобрать аналог
Вы выбрали: Четырехсторонний станок Profiles 220 6V-S60(100)
- Оборудование
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Станок предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения высококачественных изделий точной геометрической формы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству профильных погонажных изделий, столярно — строительных изделий, клееного строительного бруса, щита, мебели, стандартного домостроения и другие деревообрабатывающие производства.

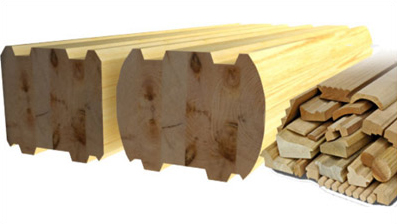

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

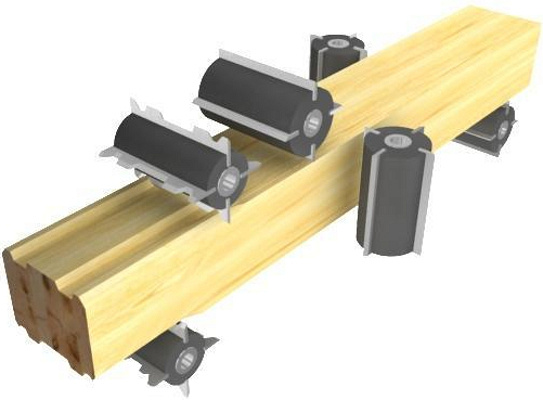

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
РАБОЧИЙ СТОЛ Рабочий стол прошел специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома для достижения повышенной износоустойчивости. |
|
НАСТРОЙКА НАПРАВЛЯЮЩЕЙ ЛИНЕЙКИ Настройка направляющей линейки легко производится посредством рычагов быстрой настройки. |
|
ВЫСОКОТОЧНАЯ, НАДЕЖНАЯ СИСТЕМА ПОДАЧИ ЗАГОТОВОК На входе в станок заготовку подают пара верхних и пара нижних подающих зазубренныхых роликов. Ролики покрыты слоем хрома, диаметром 190 мм, пневматически подпружиненны. |
|
ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙ (SIKO) Настройка всех шпинделей легко производится с передней панели станка не открывая защитного кожуха. |
|
БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью инвертора с центральной панели управления. |
|
ДЕЛИКАТНАЯ И НАДЕЖНАЯ СИСТЕМА ПОДАЧИ ДЕТАЛИ НА ВЫХОДЕ ИЗ СТАНКА На выходе заготовку протаскивают две пары (2 сверху + 2 снизу) высокопрочных роликов покрытые полиуретаном «VULKOLAN», усилие прижима регулируется пневматически с центрального пульта. |
|
РОЛИКОВЫЕ ПНЕВМАТИЧЕСКИЕ ПРИЖИМЫ ПЕРВЫМ НИЖНИМ ШПИНДЕЛЕМ И ВЕРТИКАЛЬНЫМИ ШПИНДЕЛЯМИ Позволяет без труда базировать к базовой плоскости массивные заготовки, например клееный брус. |
|
НАДЕЖНЫЙ БОКОВОЙ ПРИЖИМ Боковой пневматически подпружиненный прижим заготовок к базовой поверхности боковой линейки и ограждение нижней фрезы настраиваются одновременно с левым шпинделем. Обеспечивается надежное базирование заготовок, защита инструмента и удобство обслуживания при переналадках. |
|
ИСПОЛЬЗУЮТСЯ КОМПЛЕКТУЮЩИЕ ЭЛЕКТРИКИ И ЭЛЕКТРОНИКИ ВЕДУЩИХ МИРОВЫХ ПРОИЗВОДИТЕЛЕЙ SIEMENS, MOELLER, TELEMECANIQUE, LENZE, WATT, ABB, LEROY – SOMER, RITTAL. |
| Модель | Profiles 220 6V-S60(100) |
| Размеры обрабатываемой заготовки | |
| Ширина, мм | 25 - 220 |
| Толщина, мм | 8 - 200 |
| Длина, не менее, мм | 1000 |
| Размеры инструмента (Dнар. * dпос) | |
| Первый нижний горизонтальный, мм | 140 - 163 х 50 |
| Правый и левый вертикальный, мм | 140 - 230 х 50 |
| Первый верхний горизонтальный, мм | 140 - 200 х 50 |
| Второй нижний вертикальный, мм | 140 - 250 х 50 |
| Второй верхний горизонтальный, мм | 140 - 200 х 50 |
| Частота вращения шпинделей, об/мин | 6000 |
| Скорость подачи, м/мин | 0 - 60 (100*) |
| Количество шпинделей, шт. | 6 |
| Мощность первого нижнего горизонтального шпинделя, кВт | 15,0 (22*) |
| Мощность правого вертикального шпинделя, кВт | 11,0 (22*) |
| Мощность левого вертикального шпинделя, кВт | 11,0 (22*) |
| Мощность первого верхнего горизонтального шпинделя, кВт | 18,5 (22*) |
| Мощность второго нижнего вертикального шпинделя, кВт | 11,0 (45*) |
| Мощность второго верхнего горизонтального шпинделя, кВт | 18,5 (22*) |
| Мощность двигателя подъема, кВт | 2,2 |
| Мощность двигателя подачи, кВт | 11,0 |
| Установленная мощность, кВт | 103 |
| Диаметр патрубков стружкоприемников, мм | 160 |
| Габаритные размеры: | |
| Длина, мм | 3900 |
| Ширина, мм | 2350 |
| Высота, мм | 2250 |
| Вес, кг | 10 000 |
