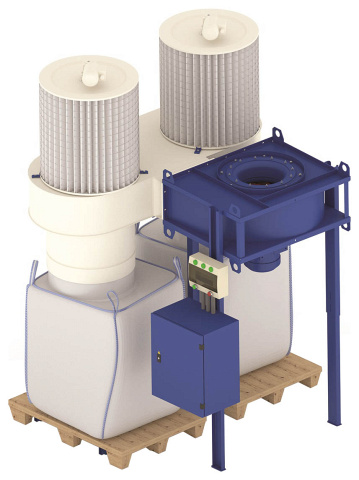

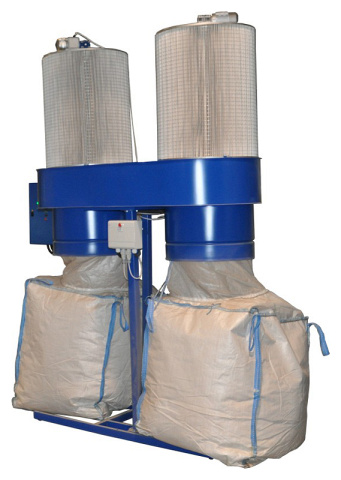

Фильтры кассетные с автоматической и комбинированной регенерацией. Модели ФЦ-4000, ФЦ-8000, ФЦ-12000 (РК)
-
Производительность: 4000; 8000; 12 000 м³/ч
Мощность: 5,5; 11; 18,5 кВт
Объем накопителей: 0,9; 1,8; 2,7 м³
Фильтрующий материал: полиэстер
Узнать цену
Вы выбрали: Фильтры кассетные с автоматической и комбинированной регенерацией. Модели ФЦ-4000, ФЦ-8000, ФЦ-12000 (РК)
Заказать лизинговый расчёт
Вы выбрали: Фильтры кассетные с автоматической и комбинированной регенерацией. Модели ФЦ-4000, ФЦ-8000, ФЦ-12000 (РК)
Подобрать аналог
Вы выбрали: Фильтры кассетные с автоматической и комбинированной регенерацией. Модели ФЦ-4000, ФЦ-8000, ФЦ-12000 (РК)
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначены для очистки воздуха и других невзрывоопасных воздушных смесей от сухой мелкодисперсной неслипающейся и неабразивной пыли и стружки. Применяются совместно с пылевым вентилятором, таким же, как в центральных системах аспирации.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется на деревообрабатывающих и мебельных предприятиях различной мощности. Оснащение фильтр-циклонов мод. «ФЦ» пылевыми вентиляторами ВДП, современными фильтровальными элементами и автоматической системой регенерации позволяет эффективно использовать данные аппараты вместо рукавных фильтров внутреннего исполнения для центральных систем аспирации.

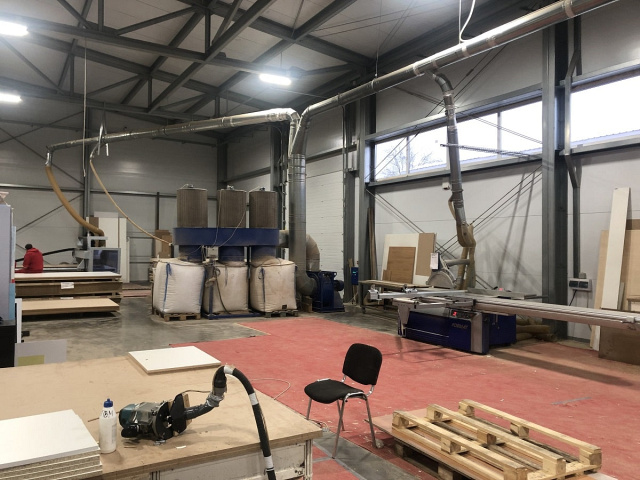

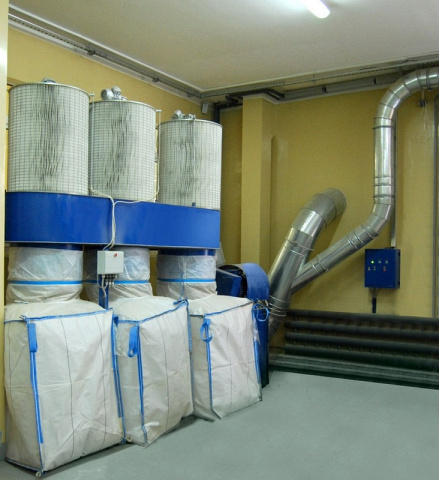

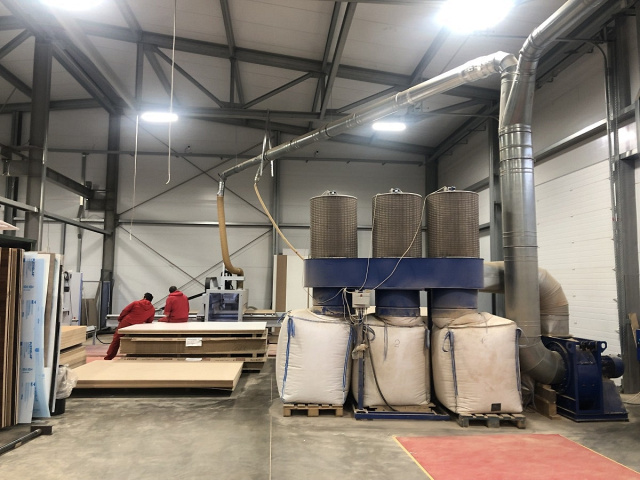

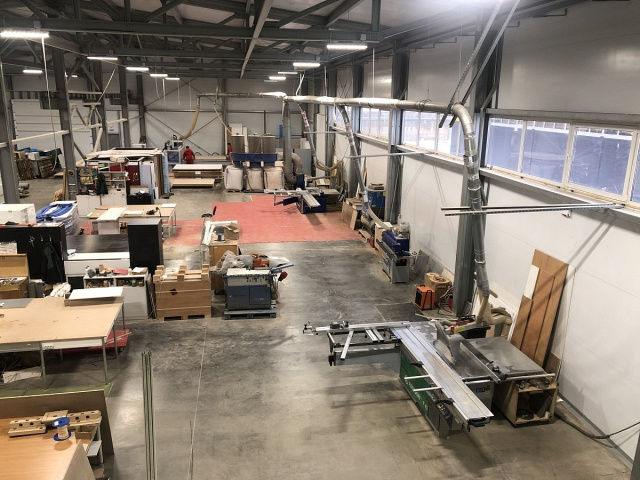

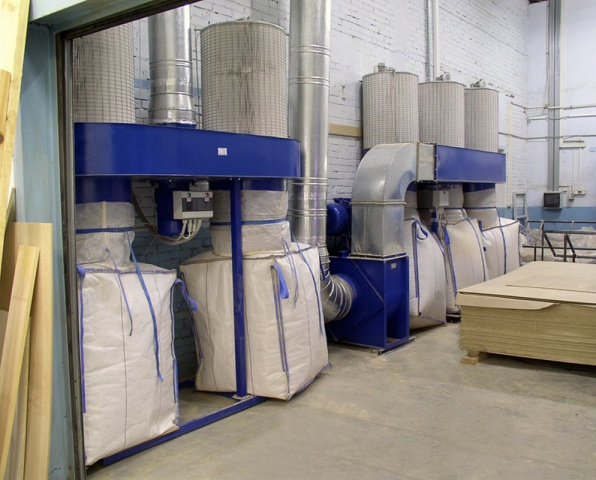

СХЕМА ПОДКЛЮЧЕНИЯ К СТАНКАМ:

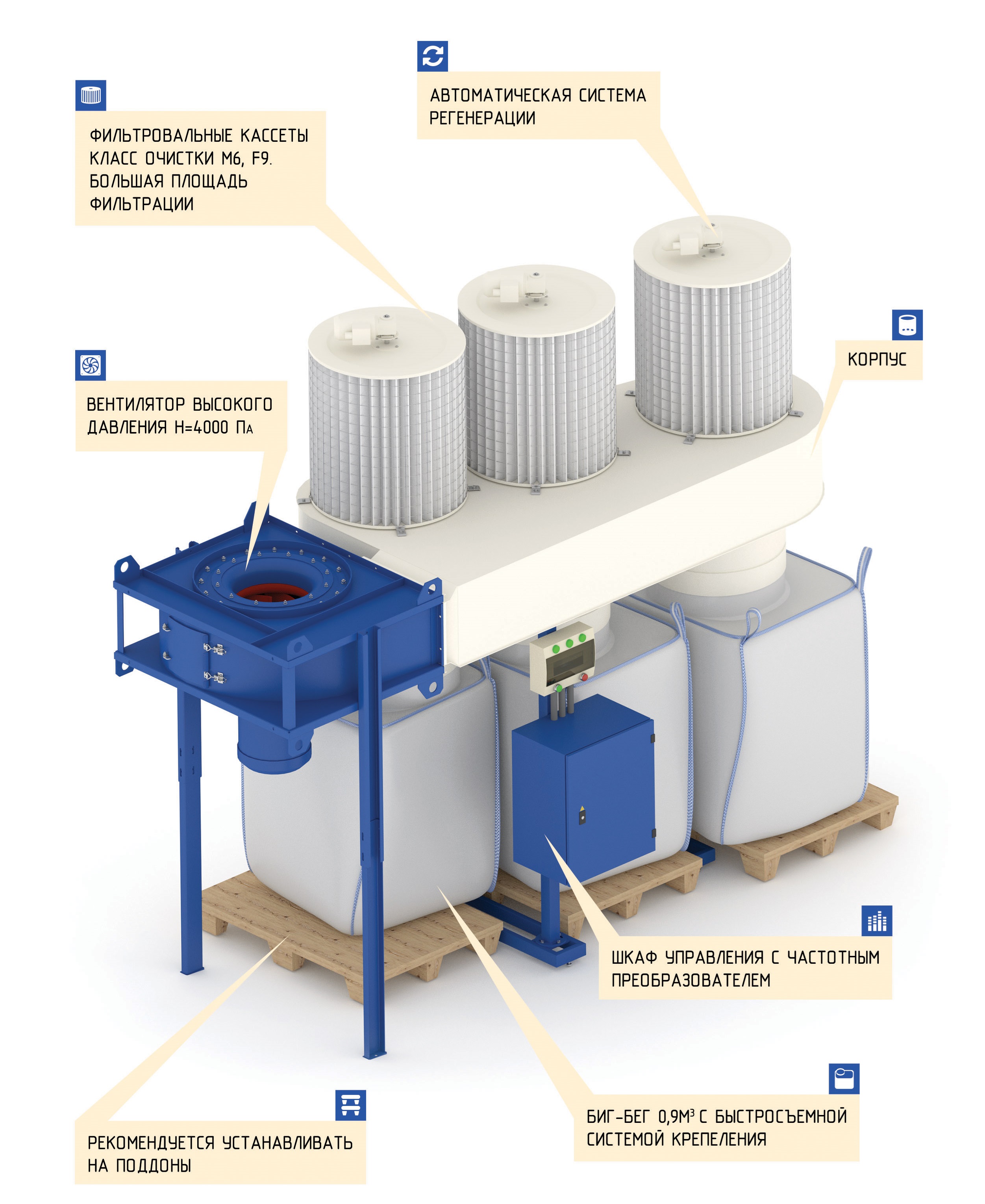

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ФИЛЬТРОВАЛЬНАЯ КАССЕТА ИЗ ПОЛИЭСТЕРА ИЛИ NORAFIN |
| БОЛЬШАЯ ПЛОЩАДЬ ФИЛЬТРАЦИИ |
| АВТОМАТИЧЕСКАЯ СИСТЕМА РЕГЕНЕРАЦИИ |
| ДОПОЛНИТЕЛЬНАЯ СИСТЕМА РЕГЕНЕРАЦИИ ОБРАТНОЙ ПРОДУВКОЙ СЖАТЫМ ВОЗДУХОМ (ДЛЯ УСТАНОВОК РК) |
| НИЗКАЯ СТОИМОСТЬ УСТАНОВКИ ПО СРАВНЕНИЮ С ЦЕНТРАЛЬНЫМИ АСПИРАЦИЯМИ |
| ДЛЯ СНИЖЕНИЯ УРОВНЯ ШУМА ВОЗМОЖНО ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ВДП В ШУМОИЗОЛИРУЮЩЕМ КОРПУСЕ (ОПЦИЯ) |
КОМПЛЕКТАЦИЯ:
|
КОМПЛЕКТАЦИЯ 1 (базовая)
|
|
КОМПЛЕКТАЦИЯ 2
|
|
КОМПЛЕКТАЦИЯ 3
|
| ФЦ-4000 (КР) | ФЦ-8000 (КР) | ФЦ-12000 (КР) |
 |
 |
 |
| Модель | ФЦ-4000 (РК) | ФЦ-8000 (РК) | ФЦ-12000 (РК) |
| Производительность, м3/час (зависит от двигателя) | 4000 | 8000 | 12 000 |
| Гидравлическое сопротивление, Па | 600 | ||
| Напор вентилятора ВДП, Па | 4000 | 4000 | 4500 |
| Емкость и количество пылесборника , м3 | 0,9 х 1 | 0,9 х 2 | 0,9 х 3 |
| Количество фильтровальных кассет, шт. | 1 | 2 | 3 |
| Площадь фильтрации, м2 | 36,5 | 73 | 109,5 |
| Эффективность очистки воздуха, % | 99,9 | ||
| Мощность электродвигателя системы регенерации, Вт | 60 х 1 | 60 х 2 | 60 х 3 |
| Мощность электродвигателя вентилятора ВДП, кВт | 5,5 | 11 | 18,5 |
| Обороты вентилятора ВДП, об/мин | 4200 | 2900 - 3100 | 2800 - 2935 |
| Масса, кг | 189 | 262 | 343 |
* Индекс РК - аппарат с автоматической комбинированной регенерацией: обратной продувкой сжатым воздухом и механической очисткой
** Возможность установки кассет из полиэстера или Norafin.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АППАРАТОВ ФЦ:
| Таблица размеров и условных обозначений ФЦ, мм | |||||||||||||
| Модель | H | h1 | D | A | B | E | C | L | l1 | l2 | l3 | ||
| ФЦ-4000 | 2920 | 1860 | 255 | 985 | 1135 | 660 | 1990 | 1200 | 1770 | 780 | 400 | ||
| ФЦ-8000 | 2920 | 1860 | 405 | 870 | 1900 | 740 | 2030 | 2200 | 1810 | 910 | 460 | ||
| ФЦ-12000 | 3030 | 1910 | 455 | 2500 | 1250 | 660 | 2100 | 1850 | 3700 | 1100 | 510 | ||
| ФЦ-4000 | ФЦ-8000 | ФЦ-12000 |
|
|
|
Условные обозначения:
1. Корпус аппарата;
2. Мягкий контейнер (пылесборник);
3. Вентилятор серии RU;
4. Вентилятор серии GR;
5. Фильтровальная кассета;
6. Система регенерации с электроприводом.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АППАРАТОВ ФЦ-РК:
| Таблица размеров и условных обозначений ФЦ-РК, мм | |||||||||||||
| Модель | H | h1 | D | A | B | E | C | L | l1 | l2 | l3 | ||
| ФЦ-4000 РК | 2920 | 1860 | 255 | 985 | 1135 | 660 | 1990 | 1200 | 1770 | 780 | 400 | ||
| ФЦ-8000 РК | 2920 | 1860 | 405 | 870 | 1900 | 740 | 2030 | 2200 | 1810 | 910 | 460 | ||
| ФЦ-12000 РК | 3030 | 1910 | 455 | 2500 | 1250 | 660 | 2100 | 1850 | 3700 | 1100 | 510 | ||
| ФЦ-4000 РК | ФЦ-8000 РК | ФЦ-12000РК |
|
|
|
Условные обозначения:
1. Корпус аппарата;
2. Мягкий контейнер (пылесборник);
3. Вентилятор серии RU;
4. Вентилятор серии GR;
5. Ресивер;
6. Фильтровальная кассета;
7. Система регенерации с электроприводом;
8. Система регенерации обратной продувкой сжатым воздухом
