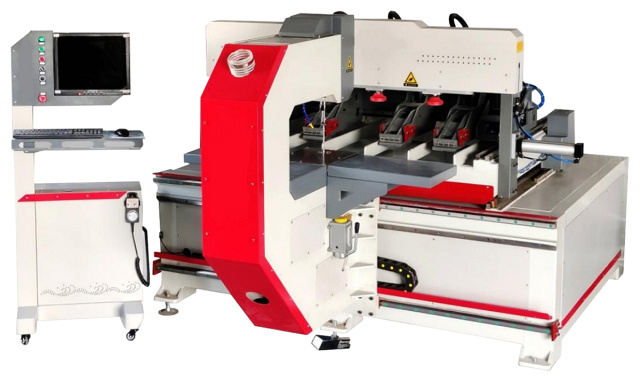

Фрезерные станки с ЧПУ для криволинейного раскроя QUADRO 1212, 1220, 1224

Фрезерные станки с ЧПУ для криволинейного раскроя QUADRO 1212, 1220, 1224
  • Производитель: QUADRO

  • При изготовлении стульев и кроватей для раскроя мебельных щитов, досок, листов МДФ и ДСП

    Управление: ЧПУ

    Вес: 1600; 1800; 2200 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Фрезерные станки с ЧПУ для криволинейного раскроя QUADRO 1212, 1220, 1224

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Фрезерные станки с ЧПУ для криволинейного раскроя QUADRO 1212, 1220, 1224

Подобрать аналог

Вы выбрали: Фрезерные станки с ЧПУ для криволинейного раскроя QUADRO 1212, 1220, 1224

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для высокоточного криволинейного раскроя массива древесины, ДСП, МДФ, фанеры, оргстекла, пластика,  резины, ПВХ, акрила и других материалов.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве стульев, диванов, кроватей, лестниц, деталей интерьера, а также на прочих деревообрабатывающих и мебельных предприятиях.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Раскрой материала осуществляется с помощью фрезы закрепленной в 2-х точках (снизу и сверху). Это позволяет устанавливать тонкие фрезы, что дает возможность выпиливать минимальные радиусы, не ограниченные шириной пилы, в отличие от ленточнопильного станка.

Фреза не требует замены каждые 2 часа, как пила на ленточнопильном станке, что позволяет работать длительное время без остановки и увеличить производительность.

По сравнению с ленточным полотном фреза имеет более высокую точность, за счет отсутствия вибраций и возможного изгиба полотна при пилении. Также за счет зажатия фрезы с 2-х сторон точность фрезерования увеличивается.

В отличие от классических фрезерных станков с ЧПУ, станок QUADRO 1515 имеет следующие преимущества:

  • Возможность раскроя пакета заготовок – что увеличивает производительность;
  • Более высокая скорость перемещения фрезы (т. к. фреза имеет 2 опоры и 2 двигателя);
  • Минимальное кол-во отходов благодаря использованию тонких фрез.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

РАСКРОЙ С ПОМОЩЬЮ ФРЕЗЫ

Для раскроя используется фреза, которая имеет 2 опоры. Такой способ крепления исключает вибрации и позволяет раскраивать материал высотой до 150 мм с высокой скоростью и точностью.

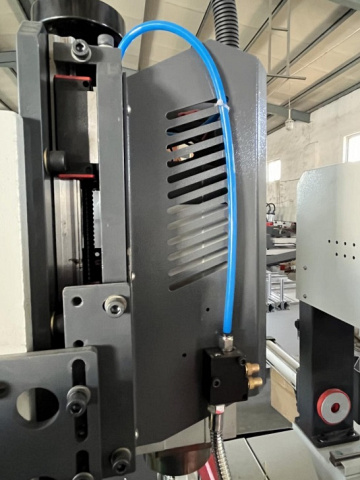

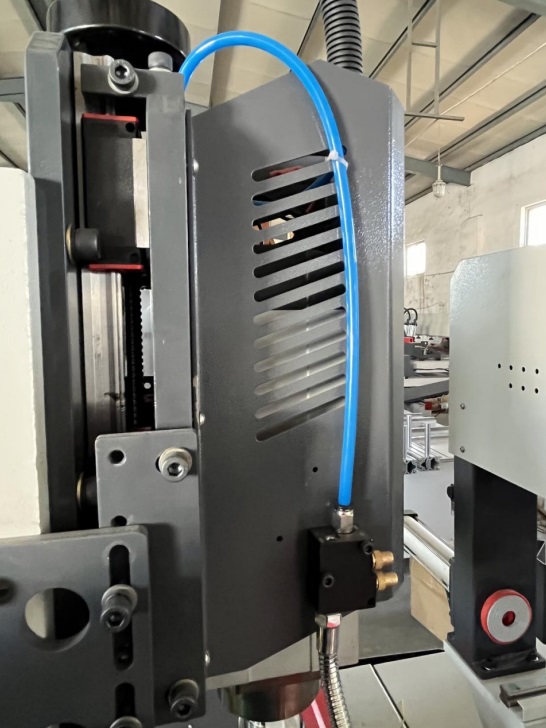

ДВА ШПИНДЕЛЯ

Привод одной фрезы осуществляется 2-мя шпинделями, мощностью 6 кВт каждый, что позволяет осуществлять раскрой материала толщиной до 150 мм с высокой скоростью.

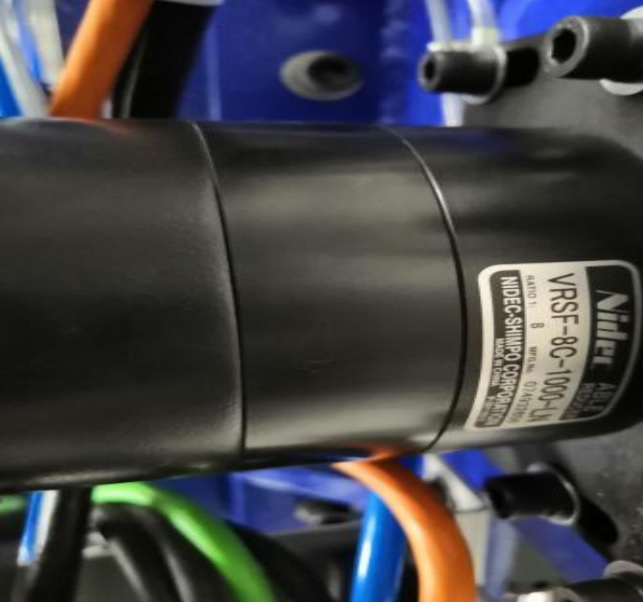

ПЛАНЕТАРНЫЙ РЕДУКТОР

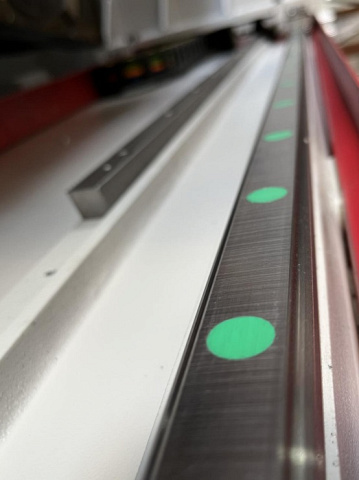

Перемещение стола, на котором закреплены заготовки, осуществляется с помощью высокоточных планетарных редукторов, по косозубой рейке.

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине зуба. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

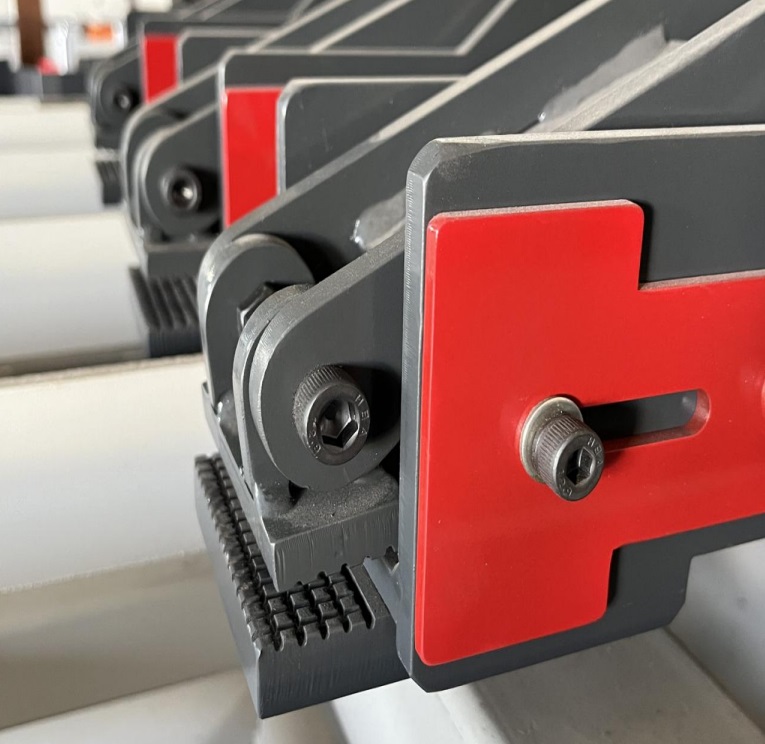

СИСТЕМА ЗАЖИМА ЗАГОТОВКИ

Надежная фиксация заготовки осуществляется с помощью пневматических зажимов.

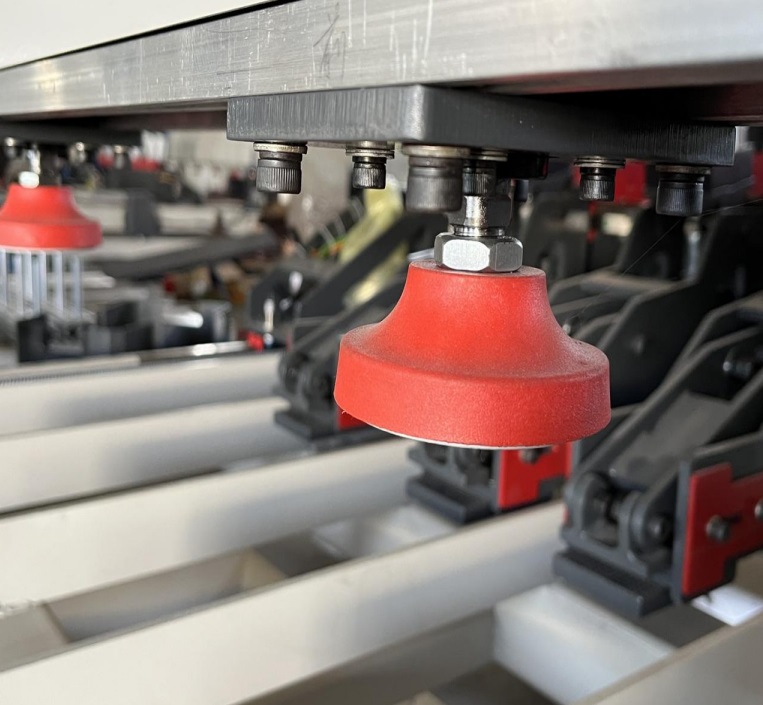

Дополнительное прижатие заготовки к столу осуществляется с помощью роликов.

СТАНИНА

Станина станка обрабатывается на металлообрабатывающем центре с ЧПУ за один установ, что дает гарантированно высокую точность и высокое качество сборки.

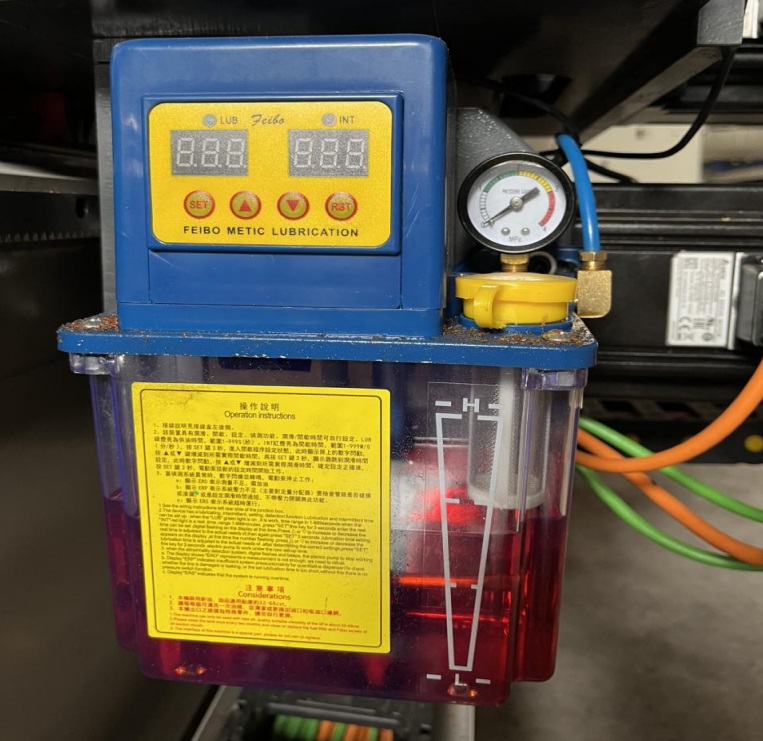

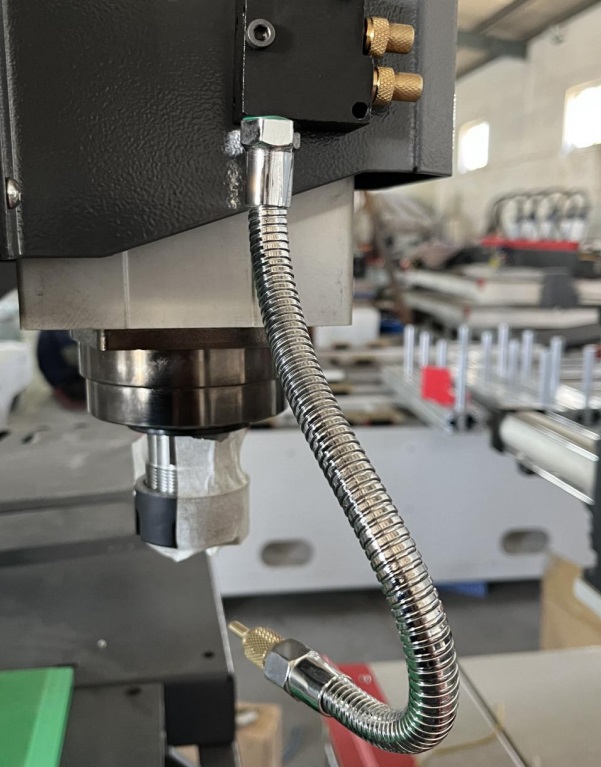

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКА

Позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка.

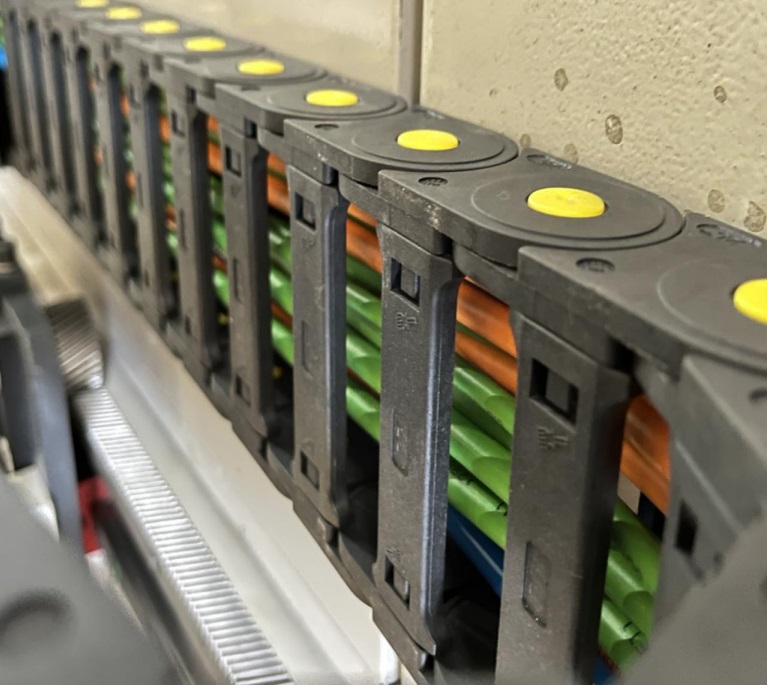

ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

Модель 1212 1220 1224
Максимальные размеры обработки, мм 1200 x 1200 1200 x 2000 1200 x 2400
Максимальная толщина обработки, мм 150
Кол-во шпинделей, шт. 2
Мощность каждого шпинделя, кВт 6
Частота вращения шпинделя, об/мин 0 - 18 000
Охлаждение шпинделя воздушное
Тип цанги ER 32
Система управления Mach3

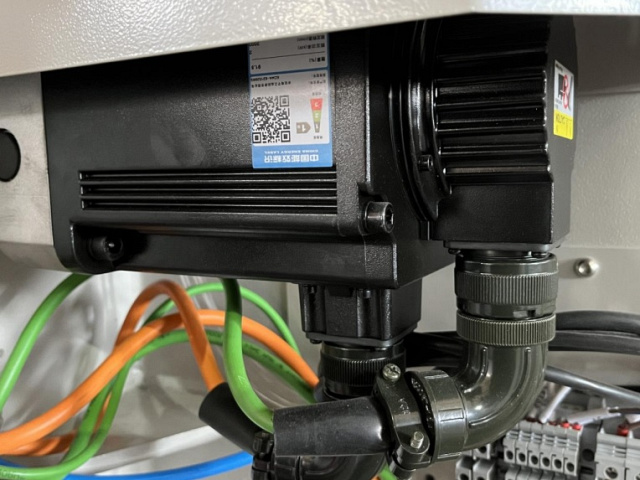

Тип привода сервопривод
Программное обеспечение  ArtCam, Аlphaсam
Габаритные размеры:
Длина, мм 2900 3900 4900
Ширина, мм 2850 2850 2850
Высота, мм 1800 1800 1800
Вес, кг 1600 1800 2200
