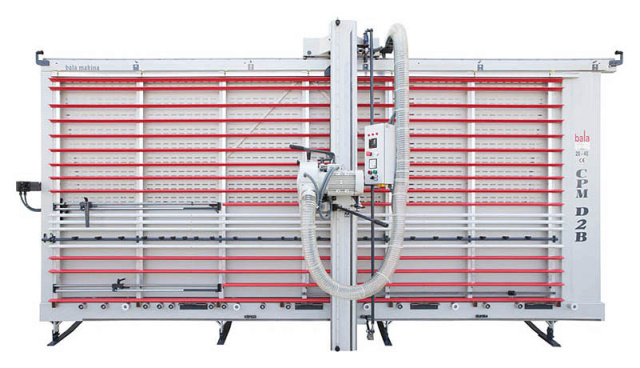

Вертикальные форматно-раскроечные станки Bala Makina CPM D2B 20x40 и CPM AV 20x40

Вертикальные форматно-раскроечные станки Bala Makina CPM D2B 20x40 и CPM AV 20x40
  • Производитель: Bala Makina

    Страна: Турция

  • Длина раскроя: 4000 мм

    Вылет пилы: 25 мм

    Мощность: 3 - 4 кВт

    Вес: 670 кг

    Удобство работы с большими форматами материала с возможностью автоматической подачи пилы

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Вертикальные форматно-раскроечные станки Bala Makina CPM D2B 20x40 и CPM AV 20x40

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Вертикальные форматно-раскроечные станки Bala Makina CPM D2B 20x40 и CPM AV 20x40

Подобрать аналог

Вы выбрали: Вертикальные форматно-раскроечные станки Bala Makina CPM D2B 20x40 и CPM AV 20x40

  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для раскроя композитных материалов, полимеров, ПВХ, фанеры и т.д., а также, фрезерования пазов заданной конфигурации для производства упаковки (кассет) без дополнительных соединений, используемых в строительстве вентилируемых фасадов.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Участки раскроя на предприятиях по производству алюминиево-композитных панелей (Alucobond и др.), а также предприятия, на которых требуется точный раскрой плитных материалов большого формата.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Обработка композитных алюминиевых панелей типа Alucobond и Dibond, широко используемых для облицовки зданий.


Рекламное производство. Станки активно применяются для раскроя полимерных листовых материалов больших форматов.


Раскроя фиброцементных плит на строительных площадках при обустройстве вентилируемых фасадов.


СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


БОЛЬШИЕ ГАБАРИТЫ ДЕТАЛИ И ЭКОНОМИЯ ПЛОЩАДЕЙ

Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя. Рабочий стол станка позволяет раскраивать листы размером 4000 х 2000 мм.

Опционально: возможно изготовление станка с длиной распила до 6 м.

ДВУХШПИНДЕЛЬНЫЙ ПИЛЬНЫЙ УЗЕЛ

Конструкция пильного узла позволяет одновременно установить на станок пильный диск и пазовальную фрезу. Переключение рабочего инструмента осуществляется с пульта управления.

ВЫСОКАЯ ТОЧНОСТЬ РАСКРОЯ

Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза (соответствует европейскому стандарту DIN 875/1).

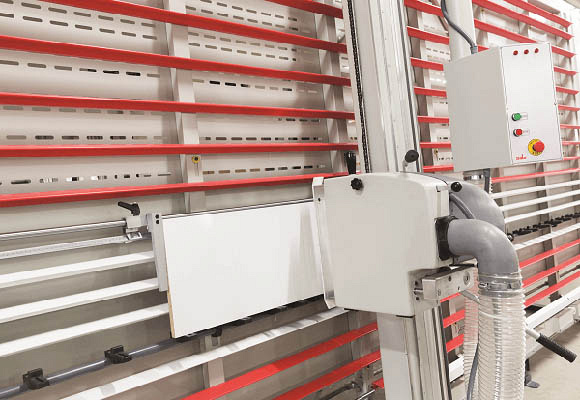

УПОР ДЛЯ МАЛОГАБАРИТНЫХ ДЕТАЛЕЙ

Для базирования небольших деталей в станке предусмотрен промежуточный упор.

ЗАКАТНЫЕ РОЛИКИ

Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части станка. Они же служат опорной базирующей поверхностью.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную.

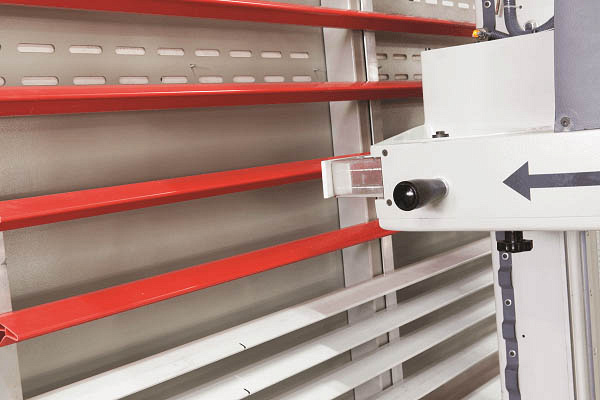

ЗАЩИТА ОТ ПОВРЕЖДЕНИЯ НАПРАВЛЯЮЩИХ

Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для предотвращения их пропила при попадании в зону резания при горизонтальном раскрое.

ЭЛЕКТРОННЫЕ ДИСПЛЕИ УКАЗАНИЯ РАЗМЕРОВ В БАЗОВОЙ КОМПЛЕКТАЦИИ

В моделях D2B и AV уже в базовую комплектацию включены блоки цифровой индикации размеров по горизонтали и вертикали. Позволяют более точно выставлять размеры и снизить влияние «человеческого фактора».

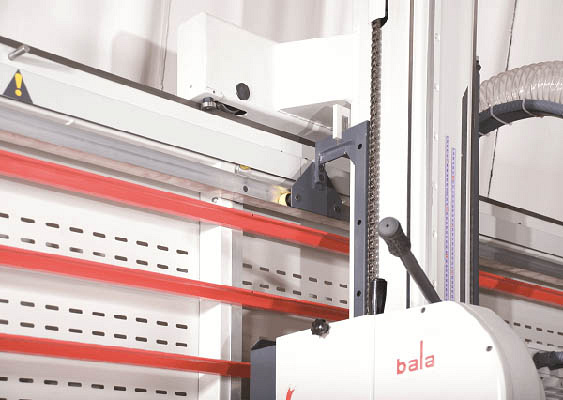

СИСТЕМА ПНЕВМАТИЧЕСКОЙ ФИКСАЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ

В моделях D2B и AV фиксация пильного портала в зоне вертикального реза осуществляется за счет срабатывания пневмоцилиндра. Управление системой фиксации осуществляется с пульта управления.

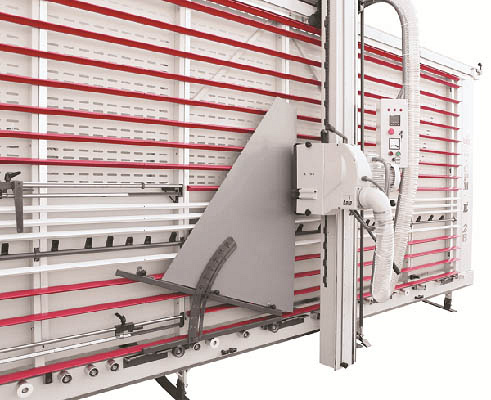

УПОР ДЛЯ УГЛОВЫХ РЕЗОВ

Опционально возможна установка упора для пиления заготовок под углом. Значение угла устанавливается механически.

АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ ПИЛЬНОЙ ГОЛОВЫ

В модели AV предусмотрена система автоматического перемещения пильной головы по выставленным размерам. Управление циклом подачи осуществляется с пульта оператора.
ОСОБЕННОСТЬ СТАНКА – НАЛИЧИЕ ДВУХ ШПИНДЕЛЕЙ
Работающие в маятниковом режиме: либо пазовальная фреза, либо пила для раскроя. Это позволяет значительно увеличить производительность и точность обработки.
СТАНОК ОБОРУДОВАН АВТОМАТИЧЕСКОЙ РАМОЙ

Для ухода направляющих от пропила, аспирационным кожухом и роликами для облегчения подачи материала, что позволяет увеличить удобство работы на станке.
ВЕРТИКАЛЬНАЯ КОМПОНОВКА

Позволяет выдерживать точную геометрию пропила благодаря перемещению пильного узла вместо перемещения заготовки.
Модель CPM D2B 20x40 CPM AV 20x40
Мощность, кВт 3 - 4
3 - 4
Частота вращения пилы, об/мин 5800 5800
Частота вращения фрезы, об/мин 5800 5800
Глубина реза, мм 25 25
Максимальная длина раскроя, мм 4000 4000
Максимальная ширина раскроя, мм 2000 2000
Дисковая пила 230 x 30 x 2,8 мм. Z62 230 x 30 x 2,8 мм. Z62
Дисковая фреза (со сменными ножами) 200 x 30 мм. Z10, угол профиля 90; 135; 180° 200 x 30 мм. Z10, угол профиля 90; 135; 180°
Нижние упоры металлические ролики металлические ролики
Рама для предотвращения пропила направляющих передвигается автоматически передвигается автоматически
Электронные дисплеи указания размеров (горизонталь, вертикаль) да да
Пневматическая фиксация пильной балки да да
Перемещение пильной головы ручное автоматическое
Пневматическая система, бар давление давление
Габаритные размеры:
Длина, мм 5000 5000
Ширина, мм 1150 1150
Высота, мм 2980 2980
Вес, кг 670 670
