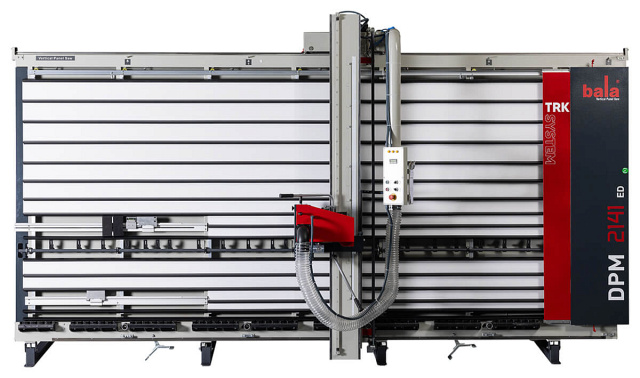

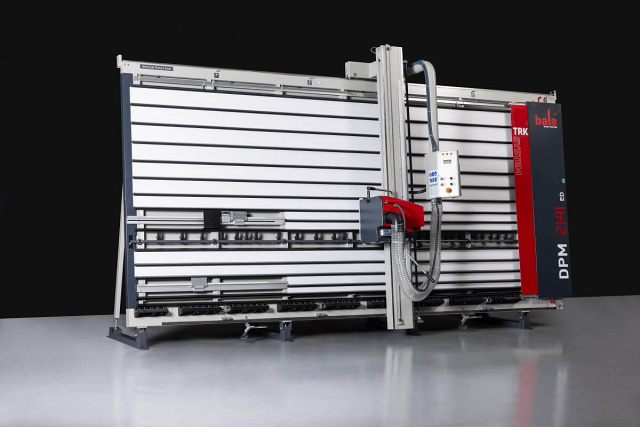

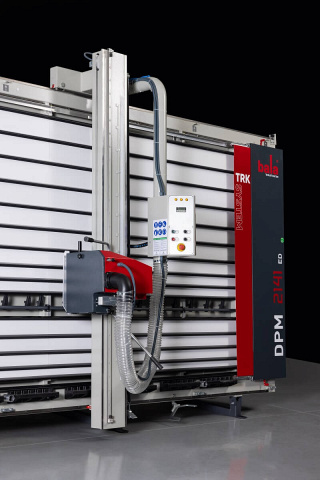

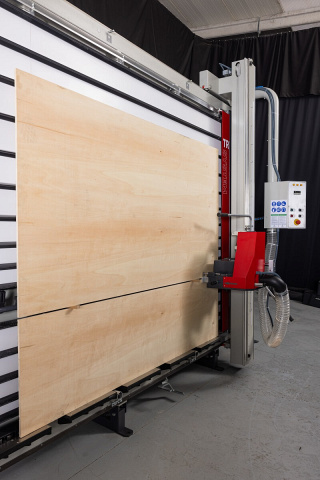

Вертикальные форматно-раскроечные станки Bala Makina DPM ED 21х41 и DPM KS 21х41
-
Производитель: Bala Makina
Страна: Турция
-
Длина раскроя: 4100 мм
Вылет пилы: 60 мм
Мощность: 3 - 4 кВт
Вес: 670 кг
Раскрой облицованных древесных материалов с удобством электронных настроек
- Инструмент
- Оборудование
- Компрессоры
Узнать цену
Вы выбрали: Вертикальные форматно-раскроечные станки Bala Makina DPM ED 21х41 и DPM KS 21х41
Заказать лизинговый расчёт
Вы выбрали: Вертикальные форматно-раскроечные станки Bala Makina DPM ED 21х41 и DPM KS 21х41
Подобрать аналог
Вы выбрали: Вертикальные форматно-раскроечные станки Bala Makina DPM ED 21х41 и DPM KS 21х41
- Инструмент
- Оборудование
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначен для раскроя облицованных шпоном ДСП и МДФ, облицованной меламином ДСП, пластика, акрила, щитов из массива древесины, полимеров, ПВХ, OSB, комбинированных материалов и т.д. Станок оснащен подрезной пилой для исключения сколов на нижней части облицованных панелей.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, корпусной мебели, а также торговые точки, оказывающие услуги распила материалов.
Выдвижная конструкция подрезной пилы позволяет быстро, точно и без сколов раскраивать облицованные плитные материалы и заметно облегчает работу оператора, при необходимости пила может быть отключена. Станок оборудован автоматической рамой для ухода направляющих от пропила, системой аспирации и роликами для облегчения подачи материала, что позволяет увеличить производительность оборудования.
Вертикальная компоновка дает возможность выдерживать точную геометрию пропила, благодаря перемещению пильного узла вместо перемещения заготовки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Раскрой древесных материалов на мебельных и деревообрабатывающих, а также домостроительных предприятий, например распиловка облицованного и необлицованного МДФ, ДСтП, столярного щита, фанеры, тамбурата, плит OSB и т.п.
Рекламное производство. Станки активно применяются для раскроя полимерных листовых материалов больших форматов.
Раскроя фиброцементных плит на строительных площадках при обустройстве вентилируемых фасадов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

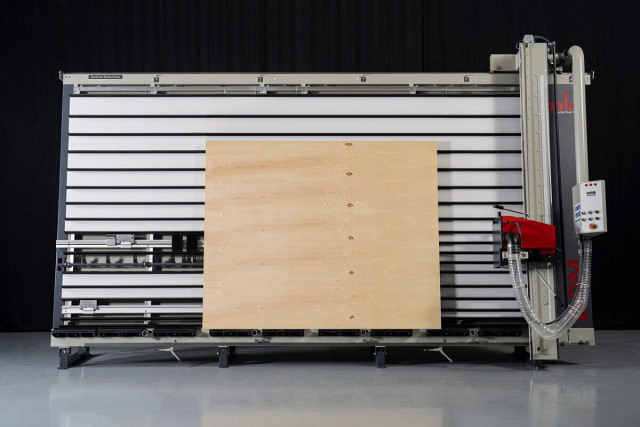

БОЛЬШИЕ ГАБАРИТЫ ДЕТАЛИ И ЭКОНОМИЯ ПЛОЩАДЕЙ Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя. Рабочий стол станка позволяет раскраивать листы размером 4100 х 2220 мм (2100 мм – с подрезной пилой). Опционально: возможно изготовление станка с длиной распила до 6 м. |
|

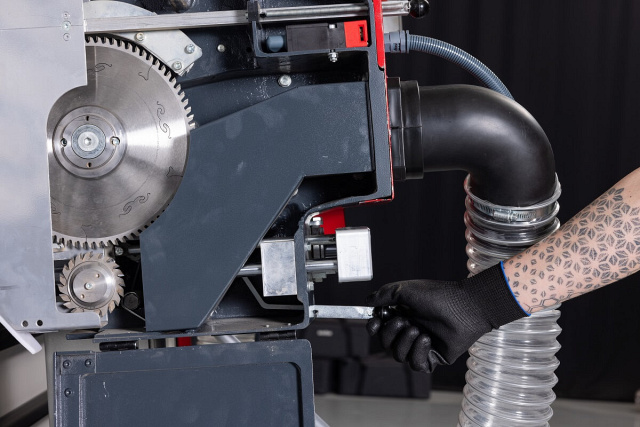

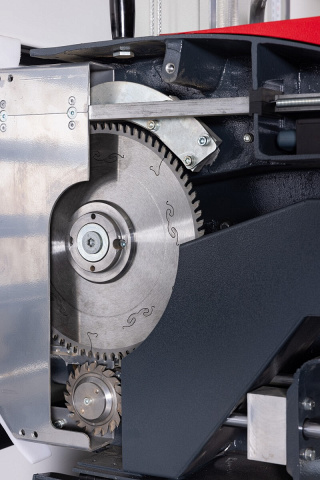

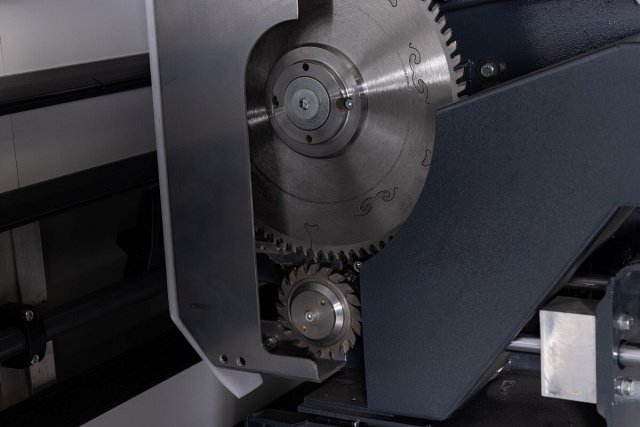

ОСНОВНАЯ И ПОДРЕЗНАЯ ПИЛЫ Обеспечивают качественный рез ламинированных плит. Конструкция пильного узла позволяет отключать и выводить подрезную пилу из зоны обработки если это необходимо. |
|
ВЫСОКАЯ ТОЧНОСТЬ РАСКРОЯ Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза (соответствует европейскому стандарту DIN 875/1). |
|

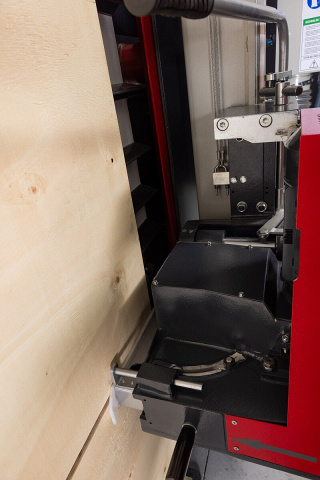

УПОР ДЛЯ МАЛОГАБАРИТНЫХ ДЕТАЛЕЙ Для базирования небольших деталей в станке предусмотрен промежуточный упор.
|
|
ЗАКАТНЫЕ РОЛИКИ Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части станка. Они же служат опорной базирующей поверхностью. |
|
ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную.
|
|
ЗАЩИТА ОТ ПОВРЕЖДЕНИЯ НАПРАВЛЯЮЩИХ Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для предотвращения их пропила при попадании в зону резания при горизонтальном раскрое. |
|

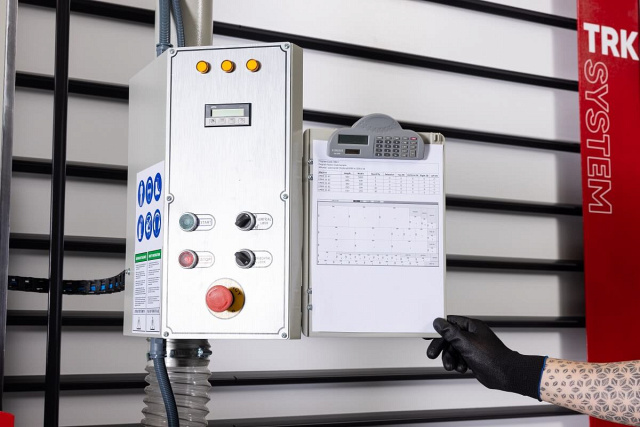

ЭЛЕКТРОННЫЕ ДИСПЛЕИ УКАЗАНИЯ РАЗМЕРОВ В БАЗОВОЙ КОМПЛЕКТАЦИИ В моделях ED и KS уже в базовую комплектацию включены блоки цифровой индикации размеров по горизонтали и вертикали. Позволяют более точно выставлять размеры и снизить влияние «человеческого фактора».
|
|
СИСТЕМА ПНЕВМАТИЧЕСКОЙ ФИКСАЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ В моделях ED и KS фиксация пильного портала в зоне вертикального реза осуществляется за счет срабатывания пневмоцилиндра. Управление системой фиксации осуществляется с пульта управления. |
|
ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ ЛИСТА В модели KS в базовую комплектацию входят пневматические захваты для подъёма листа материала над нижними роликами. Это позволяет производить подрезку листа по нижнему торцу для получения первой базирующей поверхности. |
|
УПОР ДЛЯ УГЛОВЫХ РЕЗОВ Опционально возможна установка упора для пиления заготовок под углом. Значение угла устанавливается механически в пределах ±55°. |
|
Модель |
DPM ED 21х41 |
DPM KS 21х41 |
|
Мощность двигателя, кВт |
3 - 4 |
3 - 4 |
|
Частота вращения основной пилы, об/мин |
5800 |
5800 |
|
Частота вращения подрезной пилы, об/мин |
7800 |
7800 |
|
Глубина реза, мм |
60 |
60 |
|
Максимальная длина раскроя, мм |
4100 (опционально до 6000) |
4100 (опционально до 6000) |
|
Максимальная ширина раскроя, мм |
2220 без подрезной пилы; 2100 с подрезной пилой |
2220 без подрезной пилы; 2100 с подрезной пилой |
|
Дисковая пила основная, мм |
250 x 30 x 3,2 Z80; трапеция |
250 x 30 x 3,2 Z80; трапеция |
|
Дисковая пила подрезная, мм |
80 x 20 x 2,8 - 3,6 (10 + 10) составная |
80 x 20 x 2,8 - 3,6 (10 + 10) составная |
|
Рама для предотвращения пропила направляющих |
Передвигается в автоматическом режиме |
Передвигается в автоматическом режиме |
|
Электронные дисплеи указания размеров (горизонталь, вертикаль) |
Да |
Да |
|
Пневматическая фиксация пильной балки |
Да |
Да |
|
Пневматические захваты листа |
Нет |
Да |
|
Давление в пневмосистеме, bar |
6 |
6 |
|
Габаритные размеры (установочные): |
||
| Длина, мм | 5000 | 5000 |
| Ширина, мм | 2980 | 2980 |
| Высота, мм | 1150 | 1150 |
|
Габаритные размеры (транспортные): |
||
| Длина, мм | 5000 | 5000 |
| Ширина, мм | 2450 | 2450 |
| Высота, мм | 1150 | 1150 |
|
Вес, кг |
670 |
670 |
