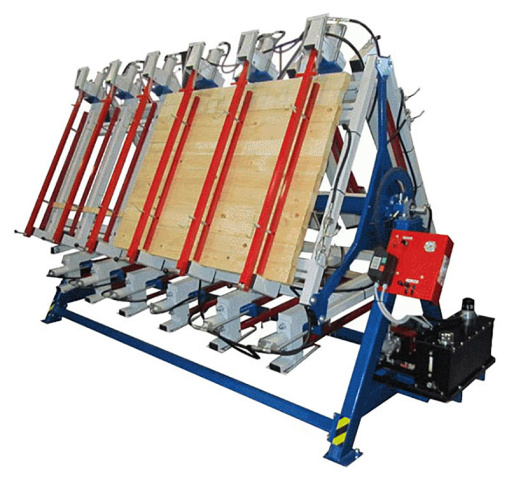

Роторные прессы РГ3-3000-1250-50, РГ3-3000-1250-10

Роторные прессы РГ3-3000-1250-50, РГ3-3000-1250-10
  • Макс. размеры изделия: 3000 х 1250 мм

    Вид прижима: гидравлический

    Вес: 1220; 1590 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Роторные прессы РГ3-3000-1250-50, РГ3-3000-1250-10

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Роторные прессы РГ3-3000-1250-50, РГ3-3000-1250-10

Подобрать аналог

Вы выбрали: Роторные прессы РГ3-3000-1250-50, РГ3-3000-1250-10

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для массового производства клееного щита и бруса.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству клееного щита, дверных блоков, клееного строительного бруса, производству мебели и на других деревообрабатывающих производствах.



СХЕМА ОБРАБОТКИ:

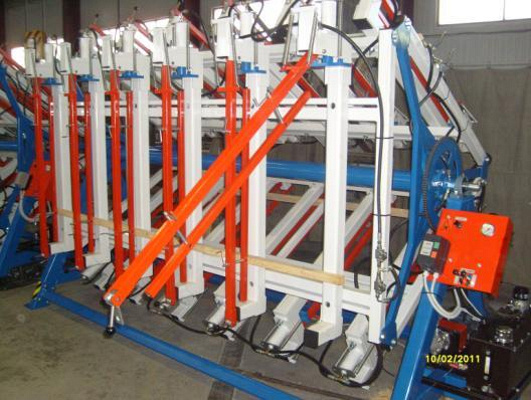

Роторный пресс РГ3-3000-1250-50, РГ3-3000-1250-10, схема обработки



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Пресс состоит из сварной станины, с установленными в неё подшипниками для вращения ротора с 3-мя рабочими полями;
  • Поворот ротора осуществляется посредством гидропривода и последующей фиксацией в рабочем положении с панели управления;
  • Рабочий стол представляет собой рамную конструкцию с гидравлическими прессующими блоками. Каждый блок на столе может быть установлен независимо от других и имеет собственные регулировки;
  • Усилие сжатия прессующих блоков обеспечивается гидроцилиндрами, усилие прессования контролируется по манометру с панели управления. Давление в системе может быть отрегулировано переливным клапаном;
  • Гидроцилиндры на каждом рабочем столе разделены по управлению на две группы, что позволяет изготовление двух щитов одновременно различных по длине;
  • Усилие сжатия может регулироваться на всех блоках прессования одновременно, или каждом в отдельности. Выбранное давление фиксируется вручную посредством шарового крана. Обратный ход цилиндров осуществляется с помощью возвратных пружинных механизмов;
  • Прижимная выравнивающая планка фиксируется на раме с помощью замка в виде рычага с эксцентриком и настраивается на толщину заготовки двумя винтовыми механизмами. При открывании замка планка поднимается вверх пружинным механизмом, освобождая доступ для укладки заготовок или снятия готового щита.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

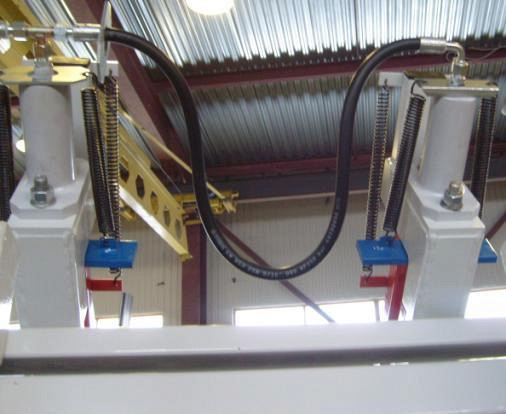

Роторный пресс РГ3-3000-1250-50, РГ3-3000-1250-10, верхние гидроцилиндры

ВЕРХНИЕ ГИДРОЦИЛИНДРЫ

Равноудаленное расположение верхних гидроцилиндров обеспечивает равномерное распределение нагрузки по всей поверхности заготовки, что обеспечивает высокое качество клеевого шва.

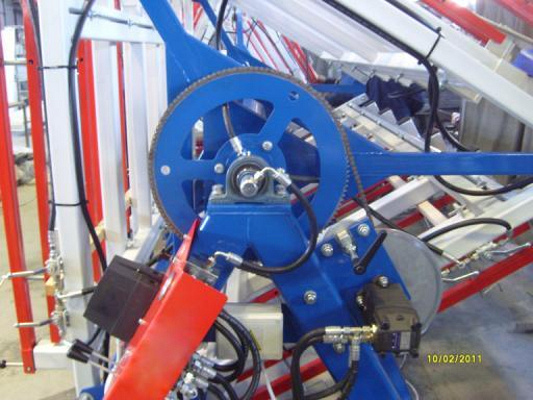

Роторный пресс РГ3-3000-1250-50, РГ3-3000-1250-10, роторный механзм вращения

РОТОРНЫЙ МЕХАНИЗМ ВРАЩЕНИЯ

Поворот ротора осуществляется посредством гидропривода и последующей фиксацией в рабочем положении с панели управления.

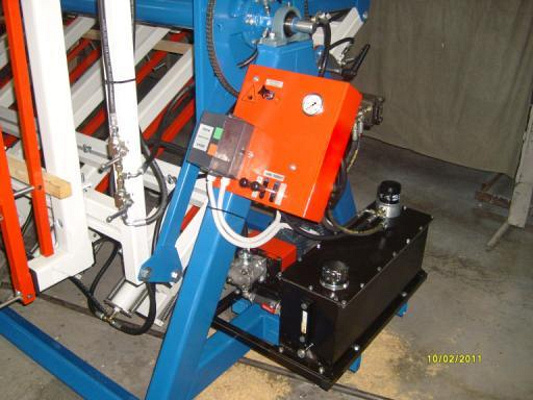

Роторный пресс РГ3-3000-1250-50, РГ3-3000-1250-10, панель управления

ПАНЕЛЬ УПРАВЛЕНИЯ

Усилие прессования контролируется по манометру с панели управления. Давление в системе может быть отрегулировано переливным клапаном.

Роторный пресс РГ3-3000-1250-50, РГ3-3000-1250-10, прижимная планка

ПРИЖИМНАЯ ПЛАНКА

Прижимная выравнивающая планка фиксируется на раме с помощью замка в виде рычага с эксцентриком и настраивается на толщину заготовки двумя винтовыми механизмами. При открывании замка планка поднимается вверх пружинным механизмом, освобождая доступ для укладки заготовок или снятия готового щита.

Параметры РГ3-3000-1250-50 РГ3-3000-1250-100
Размер рабочего стола, мм 3000 х 1250 3000 х 1250
Толщина склеиваемого щита, мм 15 - 50 30 - 100
Кол-во гидроцилиндров на раб. столе, шт. 6 6
Усилие прессования 1-го цилиндра, кг 2000 3100
Гидравлический привод вращения ротора. Установлен Установлен
Рабочее давление в гидросистеме, Бар 160 160
Максимальное давление в системе, Бар 210 210
Ход штока гидроцилиндра, мм 100 100
Электрическая мощность гидростанции, кВт 1,5 2,2
Габаритные размеры:
Длина, мм 4000 4000
Ширина, мм 2200 2200
Высота, мм 2450 2450
Вес, кг 1220 1590
