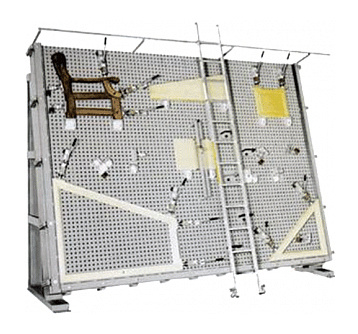

Координатная вайма MULTIPRESS

Координатная вайма MULTIPRESS
  • Прессование: гидравлическое

    Макс. длина изделия: 3500 мм

    Макс. ширина изделия: 2650 мм

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Координатная вайма MULTIPRESS

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Координатная вайма MULTIPRESS

Подобрать аналог

Вы выбрали: Координатная вайма MULTIPRESS

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для высококачественной сборки столярных изделий, гнуто-клееных элементов мебели, сложных конструкций окон и дверей.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, зимних садов, каркасного домостроения, а также элементов отделки и т.д.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Литой экран устойчивый к деформации;
  • Подвижные упоры с регулировкой в правую и левую сторону;
  • Удобная передвижная лестница;
  • Гидравлические и ручные упоры.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

 Координатная вайма MULTIPRESS Германия, станина

СТАНИНА

Сварная станина пресса представляет собой прочную конструкцию устойчивую к деформации. Расположенные на экране усиленные ребра жесткости обеспечивают конструкции дополнительную жесткость. Во время сборки станины все детали прошли полный контроль качества, благодаря этому повышаются точностные параметры станка.

 Координатная вайма MULTIPRESS Германия, сборочный экран

СБОРОЧНЫЙ ЭКРАН

Перфорированная поверхность сборочного экрана выполнена из стали толщиной 8 мм, предназначена для исключения деформации при сборке массивных и крупногабаритных изделий.

Увеличенный диаметр отверстий матрицы растра 21 мм позволяет надежно крепить упоры, не допуская смещения и перекоса изделий во время прессования. Растр экрана с шагом 50 мм был изготовлен на высокоточном оборудовании с применением ЧПУ. Экран окрашен специальной антикоррозийной краской, устойчивой к царапинам, легко очищается от частиц засохшего клея.

 Координатная вайма MULTIPRESS Германия, передвижная лестница

ПЕРЕДВИЖНАЯ ЛЕСТНИЦА

Для более удобной и эффективной сборки изделий на всей поверхности экрана, пресс укомплектован надежной передвижной лестницей с износостойкими роликами.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

 Координатная вайма MULTIPRESS Германия, пресс с гидроцилиндром

ПРЕСС С ГИДРОЦИЛИНДРОМ

Опора может поворачиваться по своей оси до 360o и создавать усилие прессования 2000 кг с шагом 60 мм. Крепление осуществляется одним крепежным болтом для возможности настройки плотного прилегания щечки к поверхности заготовки. Увеличенная площадь прижимной щечки 120 х 80 мм позволяет зажимать наиболее массивные заготовки.

 Координатная вайма MULTIPRESS Германия, стационарный гидравлический пресс

СТАЦИОНАРНЫЙ ГИДРАВЛИЧЕСКИЙ ПРЕСС

Для осуществления в поточном режиме сборки массивных изделий из твердых пород древесины используется ручной гидравлический упор с давлением на заготовку до 2000 кг. Площадь щечки с размерами 120 х 80 мм, выполненной из толстой стали, позволяет выдерживать значительное давление, создаваемое гидроцилиндром. Жесткое крепление к экрану гидроцилиндра осуществляется двумя мощными болтами.

 Координатная вайма MULTIPRESS Германия, угловая опора с дополнительным боковым прижимом

УГЛОВАЯ ОПОРА С ДОПОЛНИТЕЛЬНЫМ БОКОВЫМ ПРИЖИМОМ

Предназначена для сборки конструкций различной геометрической формы с одной выдвигающейся щечкой с регулируемым шагом 50 мм. Площадь щечки 150 х 80 мм.

 Координатная вайма MULTIPRESS Германия, поворотная опора

ПОВОРОТНАЯ ОПОРА

Позволяет вращаться по своей оси на 360и имеет магнитную фиксацию для быстрой перенастройки. Площадь щечки 120 х 80 мм.

 Координатная вайма MULTIPRESS Германия, регулируемый упор

РЕГУЛИРУЕМЫЙ УПОР

Применяется для сборки сложных конструкций, может поворачиваться по своей оси на 360o. Имеет выдвижную на 60мм щечку и встроенный магнит. Площадь щечки 150 х 80 мм.

 Координатная вайма MULTIPRESS Германия, угловая опора

УГЛОВАЯ ОПОРА

Неподвижная угловая опора позволяет быстро настраивать пресс на сборку конструкций окон и дверей. Благодаря точному углу собираемые столярные конструкции не будут перекашиваться и сдвигаться во время сборки. Площадь щечки 120 х 80 мм позволяет удобно размещать заготовки различного сечения.

 Координатная вайма MULTIPRESS Германия, грибковая опора

ГРИБКОВАЯ ОПОРА

Для увеличения прочности собираемых изделий применяется опора с выдвижной щечкой, рабочий ход щечки до 60 мм, позволяет дополнительно создавать давление на заготовку. Крепление к экрану осуществляется двумя болтами. Прижимная щечка с размерами плоскости 150 х 80 мм существенно увеличивает возможности сборки.

 Координатная вайма MULTIPRESS Германия, магнитная опора

МАГНИТНАЯ ОПОРА

Предназначена для позиционирования заготовки на экране. Встроенный магнит с одним болтом крепления позволяет вращаться упору на 360o. Площадь щечки 150 х 80 мм.

 Координатная вайма MULTIPRESS Германия, стандартная опора

СТАНДАРТНАЯ ОПОРА

Легко регулируется, на сборочном экране применяется для сборки изделий с различными геометрическими параметрами. Площадь прижимной щечки 150 х 80 мм.

Модель MULTIPRESS
Толщина стали экрана, мм 8
Наклон плиты, ° 15
Расстояние между отверстиями растра, мм 50
Диаметр отверстий растра, мм 21
Габаритные размеры пресса в 3 исполнениях, мм
2000 х 2000
2000 х 3000
2650 х 3500
*возможно изготовление прессов на заказ
