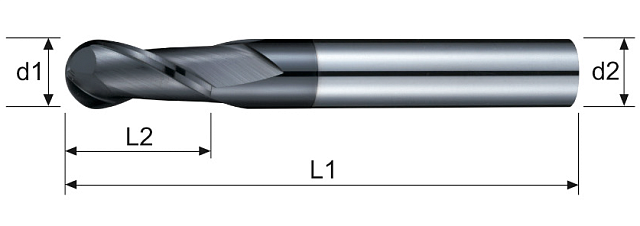

Твёрдосплавная фреза Blacksmith MCEC

НАЗНАЧЕНИЕ:

Твёрдосплавная фреза предназначена для чистового и получистового фрезерования. Используется преимущественно для для контурного объёмного трёхмерного фрезерования. Наличие центрального зуба обеспечивает возможность осевого врезания в обрабатываемый материал (так называемого, плунжерного фрезерования).
Двухзубые фрезы имеют увеличенный объём стружечных канавок, который обеспечивает надёжный и быстрый отвод стружки, но малую прочность.

Покрытие TiALN-X увеличивает термостойкость, а позитивная геометрия режущих кромок уменьшает силы резания.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фреза является металлорежущим инструментом, который устанавливается на фрезерных станках. Фреза предназначена для срезания слоя материала с заготовки для придания ей необходимой формы. При вращении фрезы её зубья, которые имеют форму острого клина, срезают слой металла. Устанавливается на станок при помощи цанги, которая вставляется в цанговый патрон.
Каждый тип фрез предназначен для определённых видов фрезерной обработки.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Твёрдосплавные фрезы, в отличие от быстрорежущих (HSS), обладают высокой твёрдостью (около 70 HRC), теплостойкостью (около 1000°C) и износостойкостью, поэтому могут работать со скоростями, превышающими скорости резания для быстрорежущих фрез. Однако, в отличие от быстрорежущих, твёрдосплавные фрезы имеют пониженную прочность и слабы к ударным нагрузкам.

Покрытия предназначены для улучшения свойств твёрдого сплава при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Данные концевые твёрдосплавные фрезы изготовлены из высококачественного немецкого твёрдого сплава на прецизионных немецких шлифовальных станках с использованием самых современных технологий.

РЕЖИМЫ РЕЗАНИЯ:

Материал	Сталь HRC<30		Сталь HRC<40		Сталь HRC<48		Нержавеющая сталь		Чугун
D1 Диаметр фрезы, мм	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин
2	10800	230	9600	130	6400	70	8600	130	14000	200
3	7200	270	6400	150	4300	85	5700	150	9600	260
4	5400	280	4800	160	3200	90	4300	150	7200	280
6	3600	320	3200	180	2100	100	2900	170	4800	320
8	2700	360	2400	200	1600	110	2200	200	3600	350
10	2200	380	1900	220	1300	110	1700	200	2900	380
12	1800	400	1600	230	1100	115	1450	210	2400	380
16	1400	430	1200	240	800	130	1100	220	1800	400
20	1100	420	1000	230	640	125	900	220	1400	400

   n, об/мин - Частота вращения фрезы
   fm, мм/мин - Минутная подача фрезы
   fz, мм - Подача на зуб фрезы
   Z, шт. - Число зубьев фрезы
   fm = fz × Z × n
   V, м/мин - Скорость резания
   D1, мм - Диаметр фрезы
   П = 3,14
   V = П × D1 × n / 1000
