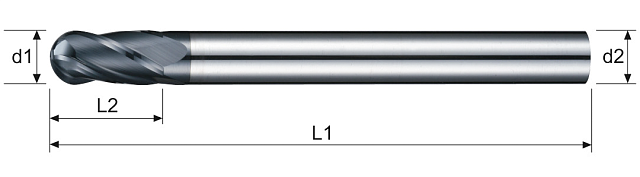

Твёрдосплавная фреза Blacksmith MCAF

НАЗНАЧЕНИЕ:

Твёрдосплавная фреза предназначена для чистового фрезерования. Используется преимущественно для контурного объёмного трёхмерного фрезерования. Наличие центрального зуба обеспечивает возможность осевого врезания в обрабатываемый материал (так называемого, плунжерного фрезерования).
Четырёхзубые фрезы имеют маленький объём стружечных канавок, который обеспечивает большую прочность, чем у двухзубых фрез, но менее надёжный отвод стружки. Также четырёхзубые сферические фрезы обеспечивают наилучшую шероховатость обрабатываемой поверхности.

Покрытие TiALN-X увеличивает термостойкость, а позитивная геометрия режущих кромок уменьшает силы резания.

Удлинённая фреза с увеличенной рабочей частью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фреза является металлорежущим инструментом, который устанавливается на фрезерных станках. Фреза предназначена для срезания слоя материала с заготовки для придания ей необходимой формы. При вращении фрезы её зубья, которые имеют форму острого клина, срезают слой металла. Устанавливается на станок при помощи цанги, которая вставляется в цанговый патрон.
Каждый тип фрез предназначен для определённых видов фрезерной обработки.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Твёрдосплавные фрезы, в отличие от быстрорежущих (HSS), обладают высокой твёрдостью (около 70 HRC), теплостойкостью (около 1000°C) и износостойкостью, поэтому могут работать со скоростями, превышающими скорости резания для быстрорежущих фрез. Однако, в отличие от быстрорежущих, твёрдосплавные фрезы имеют пониженную прочность и слабы к ударным нагрузкам.

Покрытия предназначены для улучшения свойств твёрдого сплава при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Данные концевые твёрдосплавные фрезы изготовлены из высококачественного немецкого твёрдого сплава на прецизионных немецких шлифовальных станках с использованием самых современных технологий.

РЕЖИМЫ РЕЗАНИЯ:

Материал	Сталь HRC<30		Сталь HRC<40		Сталь HRC<48		Нержавеющая сталь		Чугун
D1 Диаметр фрезы, мм	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин
4	5400	375	4800	215	3200	120	4300	200	7200	280
6	3600	430	3200	240	2100	135	2900	225	4800	320
8	2700	485	2400	270	1600	135	2200	270	3600	350
10	2200	510	1900	270	1300	135	1700	270	2900	380
12	1800	540	1600	270	1100	135	1450	270	2400	380
16	1400	560	1200	270	800	160	1100	270	1800	400
20	1100	550	1000	260	640	150	900	270	1400	400

   n, об/мин - Частота вращения фрезы
   fm, мм/мин - Минутная подача фрезы
   fz, мм - Подача на зуб фрезы
   Z, шт. - Число зубьев фрезы
   fm = fz × Z × n
   V, м/мин - Скорость резания
   D1, мм - Диаметр фрезы
   П = 3,14
   V = П × D1 × n / 1000
