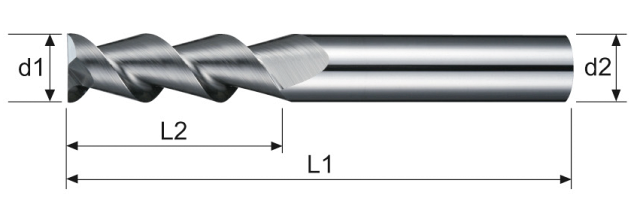

Твёрдосплавная фреза Blacksmith MANN

НАЗНАЧЕНИЕ:

Твёрдосплавная фреза предназначена для чистового и получистового фрезерования. Используется преимущественно для фрезерования шпоночных пазов и каналов в сплошном материале. Наличие центрального зуба обеспечивает возможность осевого врезания в обрабатываемый материал (так называемого, плунжерного фрезерования).
Двухзубые фрезы имеют увеличенный объём стружечных канавок, который обеспечивает надёжный и быстрый отвод стружки, но малую прочность.

Отсутствие покрытия и шлифованный профиль препятствует налипанию стружки, а позитивная геометрия режущих кромок и увеличенный угол наклона витков уменьшает силы резания.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фреза является металлорежущим инструментом, который устанавливается на фрезерных станках. Фреза предназначена для срезания слоя материала с заготовки для придания ей необходимой формы. При вращении фрезы её зубья, которые имеют форму острого клина, срезают слой металла. Устанавливается на станок при помощи цанги, которая вставляется в цанговый патрон.
Каждый тип фрез предназначен для определённых видов фрезерной обработки.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Твёрдосплавные фрезы, в отличие от быстрорежущих (HSS), обладают высокой твёрдостью (около 70 HRC), теплостойкостью (около 1000°C) и износостойкостью, поэтому могут работать со скоростями, превышающими скорости резания для быстрорежущих фрез. Однако, в отличие от быстрорежущих, твёрдосплавные фрезы имеют пониженную прочность и слабы к ударным нагрузкам.

Покрытия предназначены для улучшения свойств твёрдого сплава при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Данные концевые твёрдосплавные фрезы изготовлены из высококачественного немецкого твёрдого сплава на прецизионных немецких шлифовальных станках с использованием самых современных технологий.

РЕЖИМЫ РЕЗАНИЯ:

Материал	Фрезерование паза		Фрезерование плоскости
Алюминий
D1 Диаметр фрезы, мм	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин
3	25000	900	32000	1400
4	19000	1000	24000	1500
5	15000	1000	19000	1600
6	13000	1100	16000	1900
8	9500	1200	12000	1900
10	7600	1200	9500	1900
12	6400	1200	8000	1900
16	4800	1000	6000	1900
20	3800	970	4800	1500

   n, об/мин - Частота вращения фрезы
   fm, мм/мин - Минутная подача фрезы
   fz, мм - Подача на зуб фрезы
   Z, шт. - Число зубьев фрезы
   fm = fz × Z × n
   V, м/мин - Скорость резания
   D1, мм - Диаметр фрезы
   П = 3,14
   V = П × D1 × n / 1000
