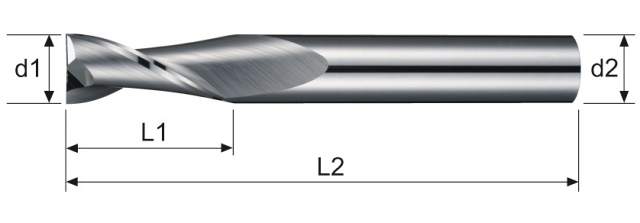

Твёрдосплавная фреза Blacksmith MAKC

НАЗНАЧЕНИЕ:

Твёрдосплавная фреза предназначена для чистового и получистового фрезерования. Используется преимущественно для фрезерования шпоночных пазов и каналов в сплошном материале. Наличие центрального зуба обеспечивает возможность осевого врезания в обрабатываемый материал (так называемого, плунжерного фрезерования).

Двухзубые фрезы имеют увеличенный объём стружечных канавок, который обеспечивает надёжный и быстрый отвод стружки, но малую прочность.

Отсутствие покрытия и шлифованный профиль препятствует налипанию стружки, а позитивная геометрия режущих кромок уменьшает силы резания.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фреза является металлорежущим инструментом, который устанавливается на фрезерных станках. Фреза предназначена для срезания слоя материала с заготовки для придания ей необходимой формы. При вращении фрезы её зубья, которые имеют форму острого клина, срезают слой металла. Устанавливается на станок при помощи цанги, которая вставляется в цанговый патрон.

Каждый тип фрез предназначен для определённых видов фрезерной обработки.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Твёрдосплавные фрезы, в отличие от быстрорежущих (HSS), обладают высокой твёрдостью (около 70 HRC), теплостойкостью (около 1000°C) и износостойкостью, поэтому могут работать со скоростями, превышающими скорости резания для быстрорежущих фрез. Однако, в отличие от быстрорежущих, твёрдосплавные фрезы имеют пониженную прочность и слабы к ударным нагрузкам.

Покрытия предназначены для улучшения свойств твёрдого сплава при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Данные концевые твёрдосплавные фрезы изготовлены из высококачественного немецкого твёрдого сплава на прецизионных немецких шлифовальных станках с использованием самых современных технологий.

РЕЖИМЫ РЕЗАНИЯ:

	Фрезерование паза				Фрезерование плоскости
Материал	Алюминий		Латунь		Алюминий		Латунь
D1 Диаметр фрезы, мм	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин	n, об/мин	fm, мм/мин
4	6600	120	4000	70	8000	350	4800	210
5	5300	130	3200	85	6400	400	3800	250
6	4400	130	2650	85	5300	400	3200	260
8	3300	150	2000	90	4000	450	2400	260
10	2600	150	1600	100	3200	450	1900	300
12	2200	150	1300	100	2650	450	1600	300
16	1650	150	1000	100	2000	450	1200	300
20	1300	150	800	100	1600	450	1000	300

   n, об/мин - Частота вращения фрезы
   fm, мм/мин - Минутная подача фрезы
   fz, мм - Подача на зуб фрезы
   Z, шт. - Число зубьев фрезы
   fm = fz × Z × n
   V, м/мин - Скорость резания
   D1, мм - Диаметр фрезы
   П = 3,14
   V = П × D1 × n / 1000
