Твёрдосплавная фреза Blacksmith MAEF

Твёрдосплавная фреза Blacksmith MAEF
  • Производитель: BLACKSMITH     Страна: Германия
  • Ø: 1 - 20 мм

    Количество зубьев: 4 шт.

    Твёрдый сплав: WC (12% Со) 0,4 мкм

    Применение: сталь твердостью до 48 HRC, нержавеющая сталь, титан, чугун, жаропрочная сталь


  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Твёрдосплавная фреза Blacksmith MAEF

Заказать лизинговый расчёт

×

Вы выбрали: Твёрдосплавная фреза Blacksmith MAEF

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Твёрдосплавная фреза предназначена для чистового и получистового фрезерования. Используется преимущественно для контурного фрезерования и расфрезеровывания в сплошном материале. Наличие центрального зуба обеспечивает возможность осевого врезания в обрабатываемый материал (так называемого, плунжерного фрезерования).

Четырёхзубые фрезы имеют маленький объём стружечных канавок, который обеспечивает большую прочность, чем у трёхзубых фрез, но менее надёжный отвод стружки.

Покрытие TiALN-X увеличивает термостойкость, а позитивная геометрия режущих кромок уменьшает силы резания.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фреза является металлорежущим инструментом, который устанавливается на фрезерных станках. Фреза предназначена для срезания слоя материала с заготовки для придания ей необходимой формы. При вращении фрезы её зубья, которые имеют форму острого клина, срезают слой металла. Устанавливается на станок при помощи цанги, которая вставляется в цанговый патрон.
Каждый тип фрез предназначен для определённых видов фрезерной обработки.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Твёрдосплавные фрезы, в отличие от быстрорежущих (HSS), обладают высокой твёрдостью (около 70 HRC), теплостойкостью (около 1000°C) и износостойкостью, поэтому могут работать со скоростями, превышающими скорости резания для быстрорежущих фрез. Однако, в отличие от быстрорежущих, твёрдосплавные фрезы имеют пониженную прочность и слабы к ударным нагрузкам.

Покрытия предназначены для улучшения свойств твёрдого сплава при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Данные концевые твёрдосплавные фрезы изготовлены из высококачественного немецкого твёрдого сплава на прецизионных немецких шлифовальных станках с использованием самых современных технологий.


РЕЖИМЫ РЕЗАНИЯ:

Материал Сталь HRC<30
Сталь HRC<40 Сталь HRC<48 Нержавеющая сталь Чугун
D1 Диаметр фрезы, мм n, об/мин fm, мм/мин n, об/мин fm, мм/мин n, об/мин fm, мм/мин n, об/мин fm, мм/мин n, об/мин fm, мм/мин
1 22400 240 20800 140 9600 50 12600 160 22000 300
2 11200 250 10400 145 4800 50 8000 185 12800 305
4 5600 295 5200 170 2400 65 4000 200 6400 350
6 3700 320 3450 190 1600 70 2650 235 4250 385
8 2800 360 2600 220 1200 75 2000 260 3200 448
10 2240 390 2080 225 960 90 1600 280 2560 455
12 1860 410 1750 230 800 90 1350 280 2100 455
16 1400 435 1300 235 600 90 1000 300 1600 505
20 1120 430 1040 230 480 90 800 280 1280 505
   n, об/мин - Частота вращения фрезы
   fm, мм/мин - Минутная подача фрезы
   fz, мм - Подача на зуб фрезы
   Z, шт. - Число зубьев фрезы
   fm = fz × Z × n
   V, м/мин - Скорость резания
   D1, мм - Диаметр фрезы
   П = 3,14
   V = П × D1 × n / 1000

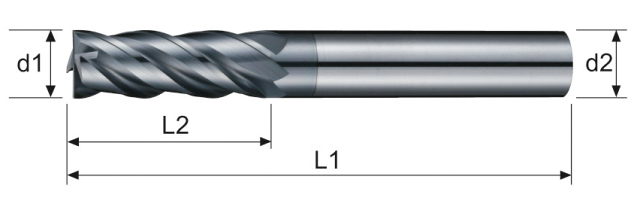

Модель MAEF-010 MAEF-015 MAEF-020 MAEF-025 MAEF-030A MAEF-040A MAEF-030 MAEF-035 MAEF-040
D1 Диаметр фрезы, мм 1 1,5 2 2,5 3 4 3 3,5 4
L2 Длина режущей части, мм 3 4 6 7 8 11 8 10 11
L1 Длина фрезы, мм

50

50 50 50 50 50 50 50 50
D2 Диаметр хвостовика, мм 4 4 4 4 4 4 6 6 6

Модель MAEF-045 MAEF-050 MAEF-055 MAEF-060 MAEF-065 MAEF-070 MAEF-075 MAEF-080
D1 Диаметр фрезы, мм 4,5 5 5,5 6 6,5 7 7,5 8
L2 Длина режущей части, мм 12 14 16 16 18 18 20 20
L1 Длина фрезы, мм 50 50 50 50 60 60 60 60
D2 Диаметр хвостовика, мм 6 6 6 6 8 8 8 8

Модель MAEF-090 MAEF-100 MAEF-110 MAEF-120 MAEF-140 MAEF-160 MAEF-180 MAEF-200
D1 Диаметр фрезы, мм

9

10 11 12 14 16 18 20
L2 Длина режущей части, мм 22 25 28 30 38 38 40 40
L1 Длина фрезы, мм 72 72 75 75 100 100 100 100
D2 Диаметр хвостовика, мм 10 10 12 12 16 16 20 20
