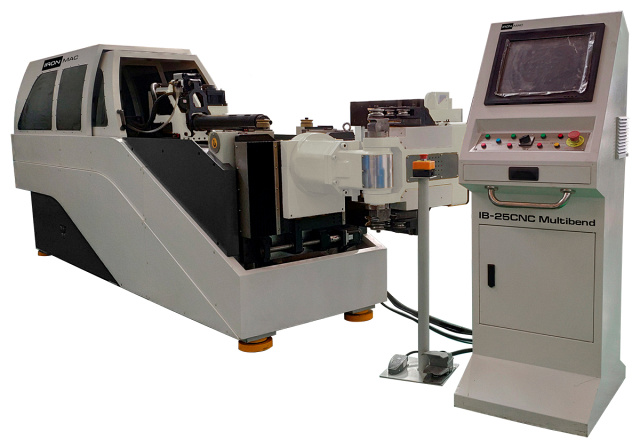

Автоматический трубогибочный станок с ЧПУ IRONMAC IB-CNC 25 MULTIBEND

Код товара: МС 352453
Поделиться
137 540.00 $
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
IRONMAC
Китай
  • Maкс. диаметр гиба х толщина стенки
    25 x 2 мм
  • Радиус гиба
    150 мм
  • Макс. угол гиба
    190 °
  • Рабочая скорость гибки
    150 °/с
Преимущества
  • MULTIBEND - сервоприводная машина с поворотом гибочной консоли на 180°
  • Лево- и правосторонняя гибка в одном станке
  • Система ЧПУ на русском языке с 3D визуализацией
  • Чтение форматов DWG, STP
  • USB порт для чтения чертежей
  • Плавающая система прижима по радиусу гарантирует отсутствие повреждения поверхности трубы - это технология от ведущих Европейских производителей
  • Высокая точность гибки (± 0,15 мм), которая сохраняется на весь срок службы оборудования
  • Высокая точность поворота трубы (± 0,05 мм)
  • Высокая точность подачи заготовки на заданную длину (± 0,05 мм)
  • Повторяемость изделий 87%
  • Утонение стенки не более 12%
  • Автоматическая система смазки дорна - экономит вспомогательное время, а также препятствует закусыванию трубы в процессе обработки
Назначение

Полностью автоматические трубогибы серии CNC позволяют выполнять многоосевую гибку труб за один установ. Все рабочие движения станка – подача изделия, поворот в пространстве и гибка осуществляются автоматически и задаются через стойку ЧПУ. Каждая модель подбирается и производится индивидуально под задачу клиента. Линейка станков для обработки труб начинается от 38 и доходит до 168 мм.

Область применения

Трубогибы применяются в следующих областях промышленности:

  • Автомобильная промышленность
  • Авиационная промышленность
  • Производство мебели (столы, стулья, фурнитура и т. д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие направления.

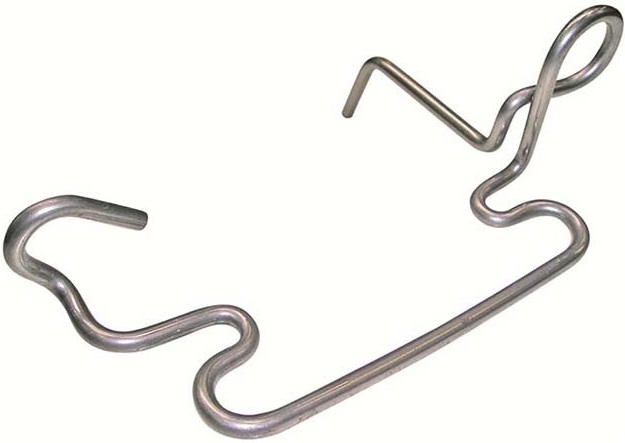

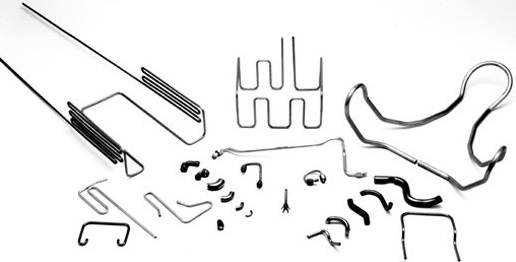

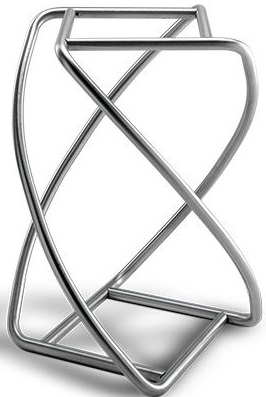

Получаемые изделия
Пример сечений обрабатываемых изделий
Схемы обработки
Автоматический узел гибки Ручной поворот трубы Ручная подача трубы
Конструктивные особенности
  • Система ЧПУ на русском языке.
  • Память на 5000 программ (16 шагов в каждой).
  • Управление станком интуитивно понятно и доступно каждому.
  • Оператор может установить параметры гиба вручную через специальное окно управления.

Любая программа гибки легко поддается корректировке. Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия.

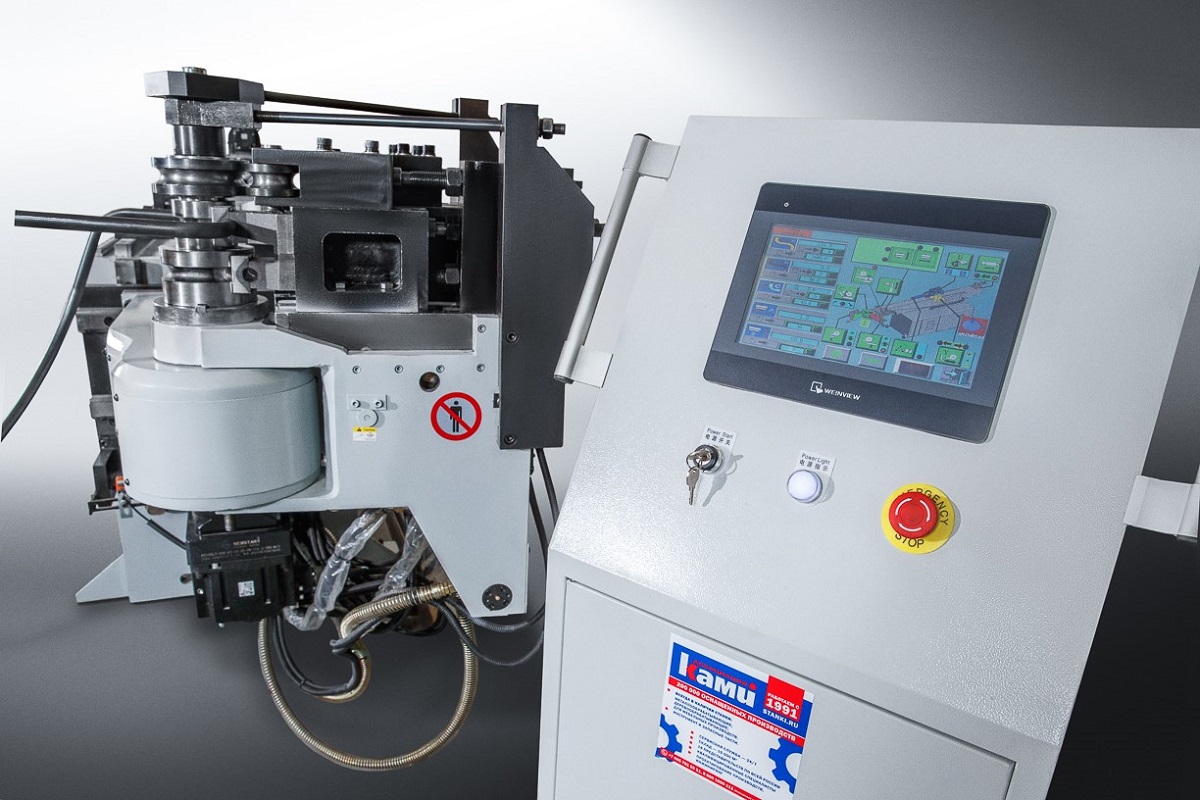

Управление станком через touchscreen дисплей PLC-контроллер Weinview

Контролируется от системы ЧПУ, все перемещения, гибка, смена положения гибочной консоли работают на сервомоторах (каждая ось имеет индивидуальный мотор и может настраиваться через ЧПУ).

Автоматический гибочный блок c вращением на 360 градусов позволяет делать сложные изделия за 1 установ

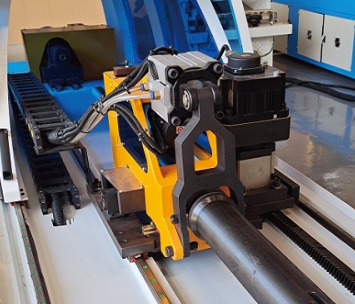

Сервопривод на узле поворота трубы обеспечивает точность ± 0,1°.

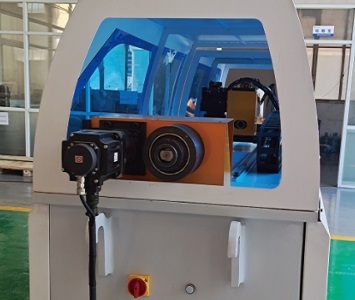

Автоматический поворот

Сервопривод на узле подачи трубы обеспечивает точность ± 0,1 мм.

Автоматическая подача трубы и дорна

Сокращает вспомогательное время на обслуживание станка, препятствует «закусыванию» трубы в процессе обработки.

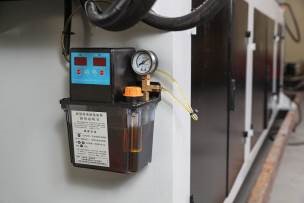

Автоматическая система смазки дорна

Вы получите следующие преимущества:

  • Повышенная точность ± 0,05 мм (º).
  • Увеличенная скорость - до 3 раз выше гидравлического привода.
  • Более надежный и современный привод нового поколения.
  • Отсутствие масла.

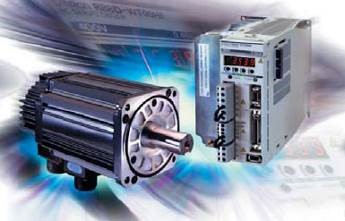

Сервопривод Mitsubishi по всем осям

Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки. Когда R1 ≠ R2.

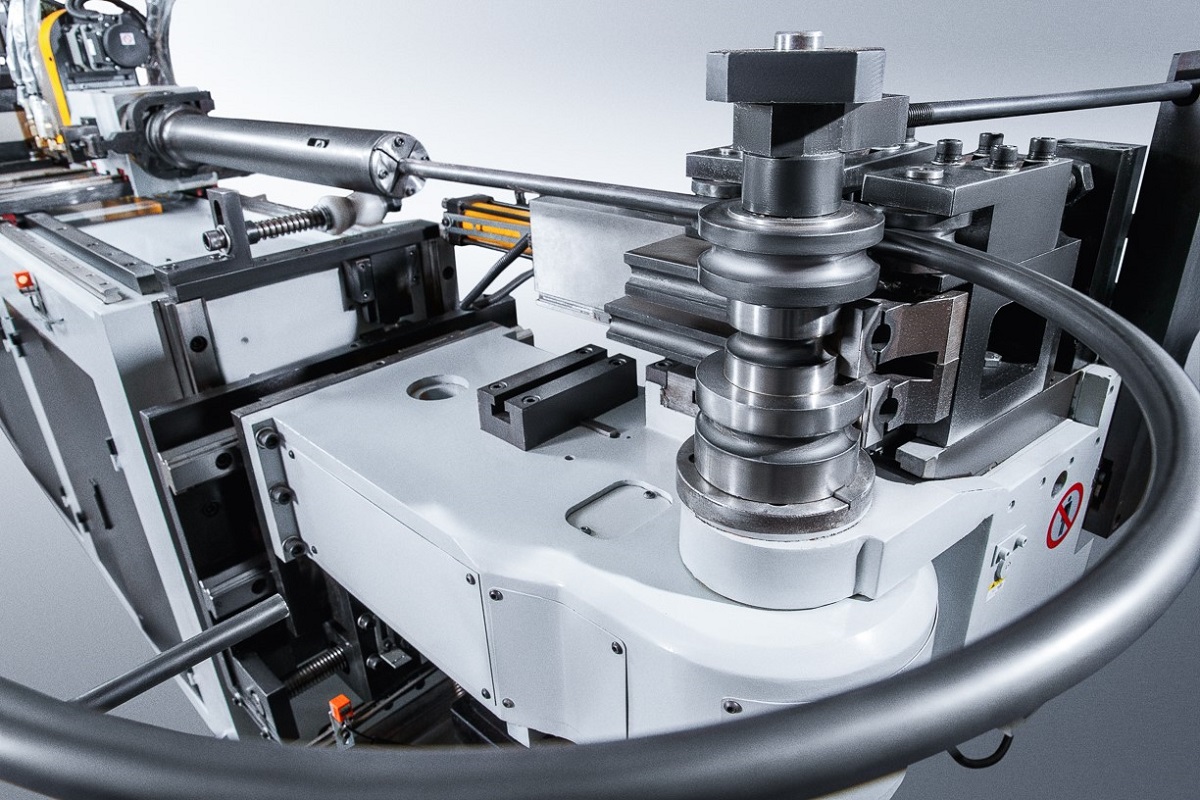

Многоуровневый гибочный ролик - 2S, 3S

Гибка методом проталкивания применяется для получения дуги с большим (более 5D трубы), либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов.

Комплектация
Стандартная
Набор гибочной оснастки на выбор заказчика
Инструмент для обслуживания станка
Система ЧПУ на базе windows на русском языке
Дополнительная
  • Гибочный или формирующий ролик;
  • Зажимной штамп;
  • Прижимной штамп;
  • Разглаживатель (при необходимости);
  • Дорн.
Модель
IB-CNC 25 MULTIBEND
МС 352453
ЦЕНА
137 540.00 $
Maкс. диаметр гиба х толщина стенки, мм
25 x 2
Радиус гиба, мм
150
Макс. угол гиба, °
190
Длина дорна, мм
2100
Точность гиба, °
± 0,1
Точность поворота, °
± 0,1
Точность перемещения, мм
± 0,1
Рабочая скорость гибки, °/с
150
Скорость поворота, °/с
300
Скорость подачи, мм/с
700
Мощность серводвигателя подачи, кВт
0,4
Мощность серводвигателя поворота, кВт
0,75
Мощность гибки, кВт
3
Метод гибки
Сервопривод
Макс. давление, МПа
10
Длина, мм
3000
Ширина, мм
1000
Высота, мм
1000
Вес, кг
2800
