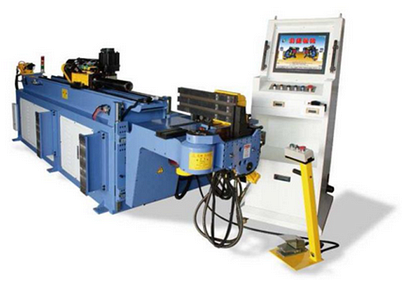

Автоматические трубогибочные станки с ЧПУ HJ. Серия HC-CNC

Автоматические трубогибочные станки с ЧПУ HJ. Серия HC-CNC
  • Производитель: HJ

    Страна: Тайвань

  • Многоосевая гибка труб и профилей в автоматическом режиме

    Обработка труб Ø 16 - 125 мм

    Автоматическое чтение и конвертация 3D чертежей

  • От 140 834 руб

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Автоматические трубогибочные станки с ЧПУ HJ. Серия HC-CNC

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Автоматические трубогибочные станки с ЧПУ HJ. Серия HC-CNC

Подобрать аналог

Вы выбрали: Автоматические трубогибочные станки с ЧПУ HJ. Серия HC-CNC

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как: сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (7 - 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.

Данная серия нацелена на серийное и крупносерийное производство.



Примеры сечений обрабатываемых изделий:



Как правильно выбрать трубогиб, Вы можете узнать из нашей статьи



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Трубогибы с ЧПУ применяются в следующих областях промышленности:

  • Автомобильная промышленность
  • Авиационная промышленность
  • Производство мебели (столы, стулья, фурнитура и т.д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие направления.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Серия HC-CNC выполнена с учетом широкой области применения таких машин и имеет множество различных модификаций. Разработчики применяют новейшие технологии гибки, учитывая все нюансы и замечания пользователей, постоянно модернизируя свои машины, шагая в ногу с ведущими Европейскими производителями.

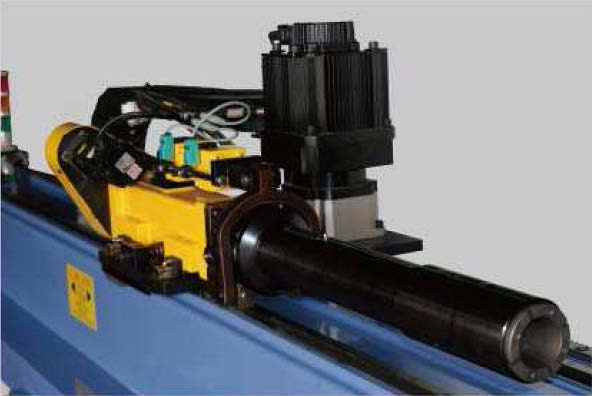

Суппорт смонтирован на высокоточных линейных направляющих

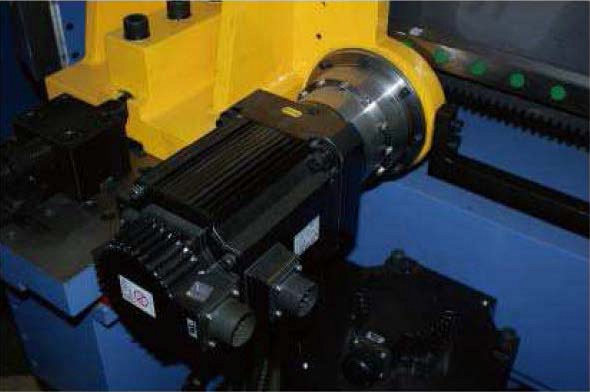

Перемещения по всем осям осущетслвяются обеспечивается сервомоторами YASKAWA (Япония)

Электрический кабинет оборудован кондиционером для поддержания постоянной температуры

Автоматическая система смазки дорна с встроенной системой охлаждения

Электрический кабинет имеет модульную конструкцию и устанавливается отдельно от станка, что исключает вибрации кабинета при работе

Удобная стойка ЧПУ на базе Windows c компьютерной клавиатурой и мышью

Ножная педаль управления с минипультом
3D симуляция процесса гиба изделия

И 3D модель самого изделия отображаются в реальном времени для удобства редактирования параметров осей Y.B.C.

3D симуляция в реальном времени

Отображается на дисплее стойки ЧПУ, как при работе в полуавтоматическом так и в автоматическом режиме.

При открытии файла с 3D чертежом происходит привязка к набору инструментальной оснастки

Которая будет использована для изготовления данного изделия. Данный метод позволяет удобно и быстро распределять имеющиеся чертежи в памяти по оснасткам, используемым на предприятии, а также быстро находить необходимый чертеж из базы.

Используемый персональный компьютер высокого уровня

Соответствует новейшим стандартам; он оснащен манипулятором «мышь»; общий объем жестких дисков составляет 160 Gb (дисковая система с дублированием, объем каждого из двух дисков 80 Gb).

Преимущества использования персонального компьютера высокого уровня:

Стандарты на элементы персональных компьютеров устойчивы и доступны для использования. В случае выхода компьютера из строя пользователь может легко приобрести аналогичное устройство. В отличие от систем с промышленными компьютерами, нет необходимости ждать, пока производитель станка вышлет компьютер и программное обеспечение. Благодаря этому исключается остановка производства и потери времени.

* Помимо этого, использование манипулятора «мышь» уменьшает износ и увеличивает срок службы дисплея.

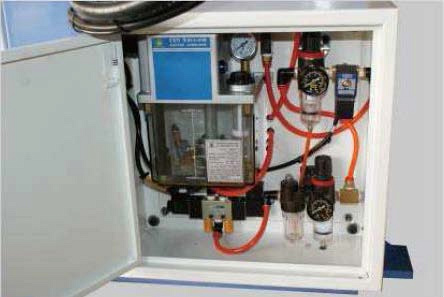

Автоматическая система смазки дорна:

Позволяет задать время продувки воздухом/подачи масла.

Система охлаждения масла

Трубогибочные станки с ЧПУ HJ Тайваньского производства имеют также множество других отличий, запросить которые Вы можете у специалистов отдела металлообработки Ассоциации КАМИ.



СПИСОК ПРОИЗВОДИТЕЛЕЙ ОСНОВНЫХ КОМПЛЕКТУЮЩИХ:

Бренд Наименование комплектующей Страна изготовления
Зубчатая рейка Германия
Линейные направляющие Тайвань
ШВП Тайвань
Контроллеры для сервомоторов Япония
Сервомотор Япония
Редуктор гибочной консоли Япония

Deryun

Кондиционер электрошкафа Тайвань
Промышленный компьютер Тайвань
Intel dual core 2.0G or above ЧПУ США
DDR3 RAM 4GB Память Тайвань
500GB / WD - SSD60GB / Kingston (Двойного резервного копирования) Жесткий диск США
17” Цветной дисплей ( Touch screen & Управление мышью ) Монитор Тайвань
Онлайн эмуляция изделия и процесса гибки 3D Софт Han Jie Разработка (Тайвань)
  • Быстрая обработка данных
  • Steady (Windows XP System)
  • Система легко модернизируется при появлении новых возможностей ЧПУ (дистанционное подключение завода-изготовителя для обновления СОФТа



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:



Комплектацию станка можно оценить по аббревиатуре наименования станка:

HJ серия с ЧПУ (пример):



Описание осей трубогибов с ЧПУ:

Основные:

С – привод гибки изделия

YB – привод подачи изделия на заданную длину

B – привод поворота изделия в пространстве

YM – привод подачи дорна

XR – привод прижимной пресс-формы

XC – привод следящей пресс-формы

Вспомогательные:

YF – привод подачи изделия в процессе гиба, синхронизированный с приводом гибки (на моделях V, оснащенных функцией проталкивания)

Z – привод смены гибочных роликов (на моделях 2S и 3S, где установлены несколько уровней гибочной оснастки)

SM - количество осей на сервоприводе (в стандартной комплектации подача и вращение заготовки работает от сервомотора)

R - количество уровней роликов.

Количество узлов на сервомоторе и необходимость всех возможных опций на станке определяются исключительно в процессе подбора машины по Вашим чертежам и исходя из требуемой производительности.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Гибочный ролик
Задний прижим
Передний прижим
Цанга
Складкодержатель
Дорн
Ступенчатый дорн
Универсальный

Комплект гибочной оснастки:

  • Гибочный или формирующий ролик
  • Ползун
  • Прижим
  • Разглаживатель
  • Дорн



Модификации серии CNC (опции):

Замена любого привода, работающего от гидравлики, на сервомотр вы получите следующие преимущества:

  • Повышенная точность ± 0,05 мм (º)
  • Увеличенная скорость – до 3 раз Выше гидравлического привода.
  • Более надежный и современный привод нового поколения
  • Отсутствие масла





Многоуровневый гибочный ролик – 2S, 3S

Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки. Когда R1 ≠ R2.

Функция проталкивания – V

Гибка методом проталкивания применяется для получения дуги с большим (более 5D трубы), либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов.




Модель

HC-160 HC-250 HC-380 HC-500
Механические параметры
Макс. диаметр обрабатываемых труб, мм Конструкционные стали Ø 16 x 1,5 t Ø 25 x 2,0 t  Ø 38 x 2,0 t  Ø 50 x 2,5 t
Нержавеющие стали Ø 12 x 1,5 t  Ø 22 x 1,5 t  Ø 32 x 1,8 t  Ø45 x 2,0 t
Профильная и квадратная труба  12 x 1,2 t  22 x 1,5 t  32 x 1,8 t  45 x 2 t
Макс. радиус гиба намоткой, мм 90 120 150 250
Макс. угол гиба, ° 210 210 210 210
Стандартная рабочая длина дорна, мм 1000° 1500° 2000° 2500°
Гибка изделия - автоматическая Точность ± 0,05 ± 0,05 ± 0,05 ± 0,05
Скорость/сек   180° 160° 150° 110°
Подача изделия - автоматическая Точность ± 0,05 ± 0,05 ± 0,05 ± 0,05
Скорость/сек   1200 1100 1100 1000
Поворот изделия в пространстве - автоматическая Точность ± 0,05 ± 0,05 ± 0,05 ± 0,05
Скорость/сек   300° 260° 240° 200°
Мин. расстояние между гибами, мм 30 40 50 60
Суммарная мощность, кВт 6 8 15 25
Макс. давление, МПа  70 70 100 110
Габаритные размеры:
Длина, мм 2500 3200 4000 5500
Ширина, мм 1100 1500 1800 2100
Высота, мм 1100 1200 1200 1200
Вес, кг 1200 1400 2200 4500



Модель

HC-650 HC-800 HC-1000 HC-1300
Механические параметры
Макс. диаметр обрабатываемых труб, мм Конструкционные стали Ø 63 x 3,0 t Ø 76,2 x 3 t  Ø100 x 3,0 t  Ø 125 x 4 t
Нержавеющие стали Ø50 x 2,0 t  Ø 65 x 2,5 t  Ø 90 x 2,0 t  Ø 100 x 3 t
Профильная и квадратная труба  50 x 2,5 t  65 x 3 t 90 x 2 t  100 x 3 t
Макс. радиус гиба намоткой, мм 300 400 450 500
Макс. угол гиба, ° 210 210 210 210
Стандартная рабочая длина дорна, мм 3000° 3500° 4000° 4500°
Гибка изделия - автоматическая Точность ± 0,05 ± 0,05 ± 0,1 ±0,1
Скорость/сек   100° 90° 80° 70°
Подача изделия - автоматическая Точность ± 0,05 ± 0,05 ± 0,05 ± 0,05
Скорость/сек   1000 950 950 950
Поворот изделия в пространстве - автоматическая Точность ± 0,05 ± 0,05 ± 0,05 ± 0,05
Скорость/сек   200° 180° 165° 150°
Мин. расстояние между гибами, мм 60 70 75 80
Суммарная мощность, кВт 27 32 30 35
Макс. давление, МПа  110 140 180 180
Габаритные размеры:
Длина, мм 6000 7000 7500 8000
Ширина, мм 2100 2400 2600 3000
Высота, мм 1200 1500 1500 1800
Вес, кг 4200 8000 11 000 13 000



Описание ЧПУ:

В автоматическом режиме, посредством автоматического формирования управляющих программ от 3D моделей, созданных в Unigraphics, SolidWorks, AutoCad. С возможностью последующего редактирования.

Возможность ручной корректировки программ (в том числе и в формате txt).

Возможность стыковки с системами измерения Aicon, Romer  и др.
