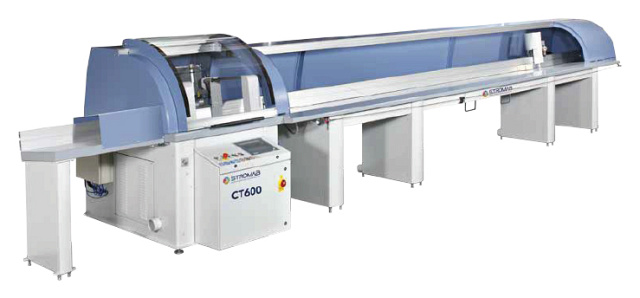

Торцовочная линия с поворотным столом и фрезерным узлом STROMAB CT 600 F
НАЗНАЧЕНИЕ:
Предназначен для торцевания балок, досок на нужную длину и под заданный угол. Данное оборудование является высокопроизводительным и используется на предприятиях домостроения.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Раскроечный центр применяется на деревообрабатывающих предприятиях, а также предприятиях каркасного и брусового домостроения и на участках производства сложных конструкций крыш в промышленных объемах.
СХЕМЫ ОБРАБОТКИ:
ДИАГРАММА ПИЛЕНИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

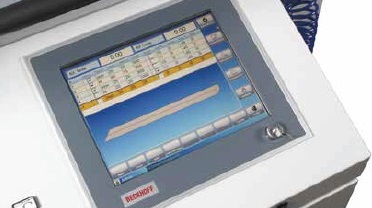

 | ПРОГРАММИРУЮЩЕЕ УСТРОЙСТВО BECKHOFF Программирующее устройство BECKHOFF с сенсорным 12-дюймовым дисплеем высокого разрешения. Графический интерфейс 3-D с ПОWindows. |
 | АВТОМАТИЧЕСКИЙ ТОЛКАТЕЛЬ Деталь подается автоматическим толкателем в зону обработки. Толкатель оснащен датчиком измерения заготовки. Система подачи с кремальером и безщёточным двигателем. Считывание позиционирования через резольвер безщёточного двигателя. Пневматическое поднятие толкателя в конце цикла и возврат в поднятом состоянии на место начала цикла. |

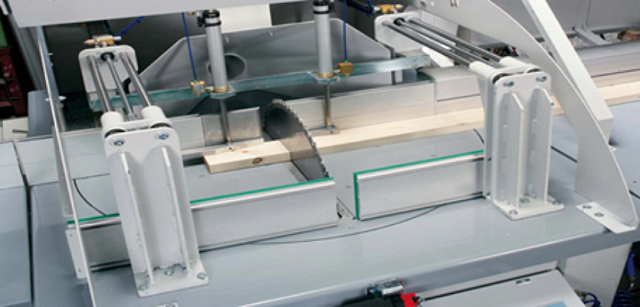

 | ФИКСАЦИЯ ЗАГОТОВКИ В зоне торцевания заготовка фиксируется 2 горизонтальными и 2 вертикальными пневмоцилиндрами. Пневматическая подача пильного узла, вращающийся стол. 2 вертикальных пневматических цилиндра с двойным стержнем. 2 фронтальных пневматических пластины для блокировки детали, управляемые контроллером взависимости от угла распила. Газовые пружины для поднятия защитного кожуха. |

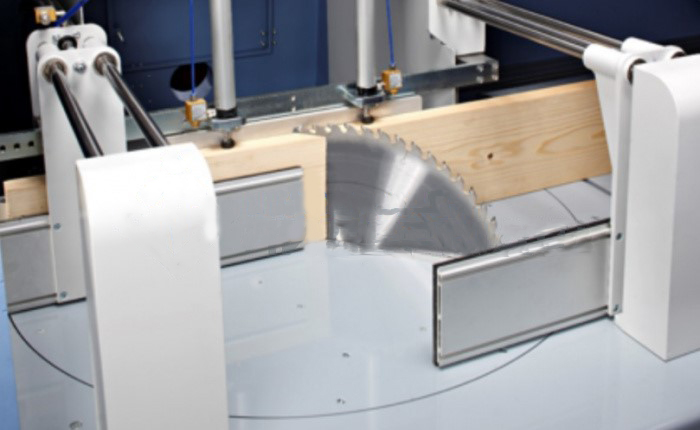

 | СТОЛ С ДИСКОВОЙ ПИЛОЙ Вращается в пределах -70° 0° +70° (опционально -80° 0° +80°), это дает возможность торцевать заготовки под разными углами. |
 | РУЧНАЯ СИСТЕМА ПОДЪЕМА / ОПУСКАНИЯ ФРЕЗЫ С ПНЕВМАТИЧЕСКОЙ БЛОКИРОВКОЙ |

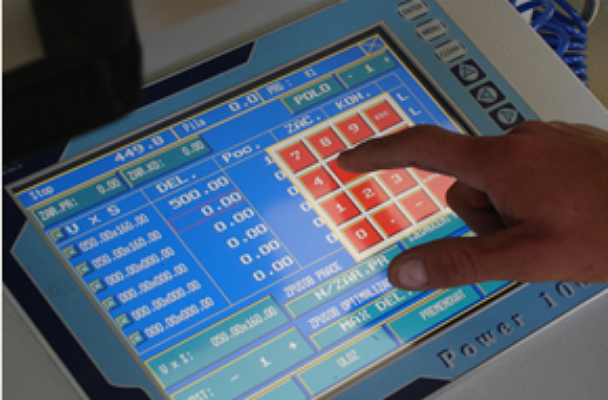

| Управление и внесение данных
| |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
  | ФРЕЗА ДЛЯ ВЫРАБОТКИ РАЗЛИЧНЫХ ПАЗОВ Станок СТ600 может быть опционально оснащен фрезой для выборки различных пазов. Данные станки широко применяются на предприятиях каркасного и брусового домостроения а также на участках производства сложных конструкций крыш в промышленных объемах. |
 | ОТКРЫВАЮЩАЯСЯ ДВЕРЦА ЛЮКА ДЛЯ СБРОСА ОБРЕЗКОВ |
 | БОКОВОЙ ПРИЖИМ |

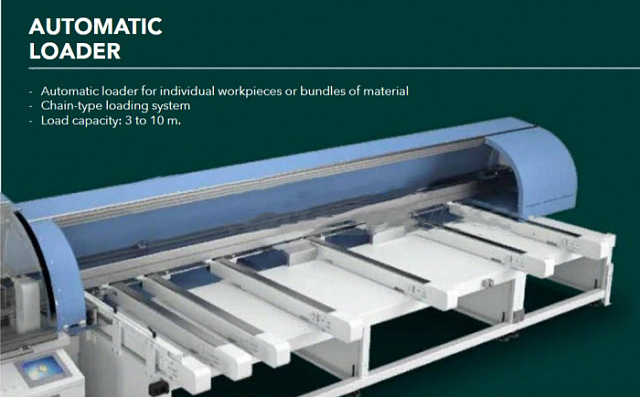

 | АВТОМАТИЧЕСКАЯ ЗАГРУЗКА Автоматический загрузчик для отдельных заготовок или пачек материалов. Цепная система загрузки. |

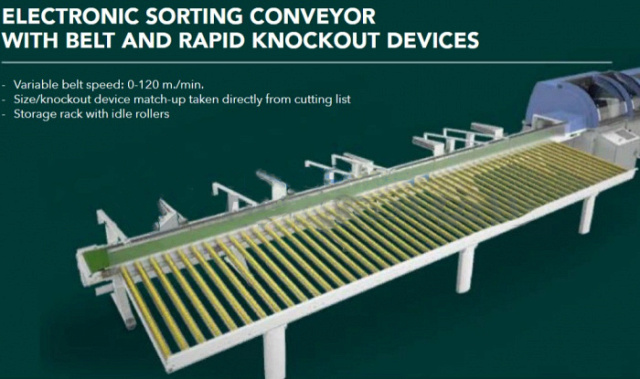

 | СОРТИРОВОЧНАЯ СТАНЦИЯ С ТОЛКАТЕЛЯМИ, НЕПРИВОДНЫМ КОНВЕЙЕРОМ |
 | ПРИНТЕР ДЛЯ ПЕЧАТИ ПЕЧАТИ ЭТИКЕТОК |
 | ПРИНТЕР ДЛЯ ПЕЧАТИ НА ЗАГОТОВКАХ |
