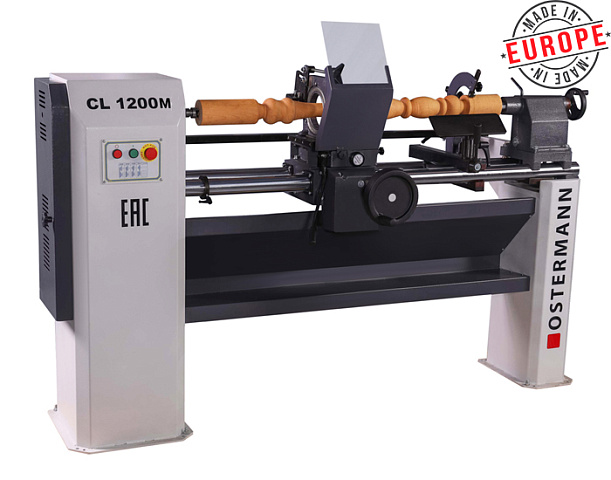

Токарный станок с копиром OSTERMANN CL 1200M

Токарный станок с копиром OSTERMANN CL 1200M
  • Производитель: OSTERMANN

    Страна: Европа

  • Длина заготовки: до 1200 мм

    Ø заготовки: до 450 мм

    Мощность двигателя: 1,1 кВт

    Подача: ручная

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Токарный станок с копиром OSTERMANN CL 1200M

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Токарный станок с копиром OSTERMANN CL 1200M

Подобрать аналог

Вы выбрали: Токарный станок с копиром OSTERMANN CL 1200M

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с ручной подачей суппорта по копиру.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.

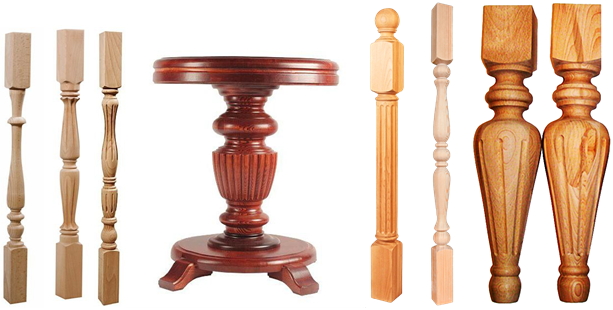

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • идеальная точность;
  • непревзойденное качество точения;
  • европейская надежность и продуманность конструкции;
  • простота настройки и обслуживания.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

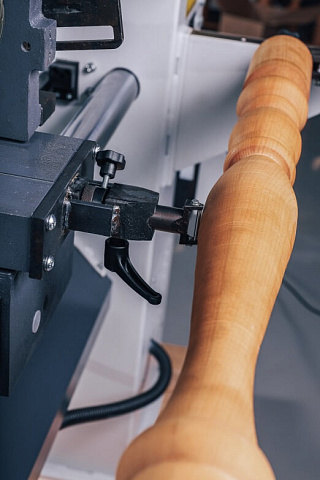

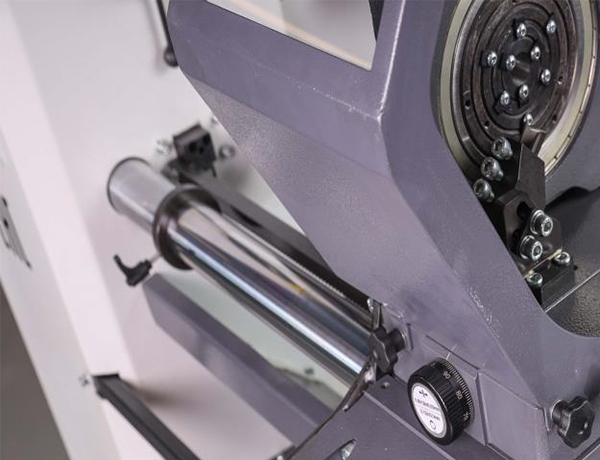

КОПИРОВАЛЬНОЕ УСТРОЙСТВО

Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону.

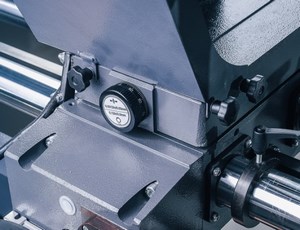

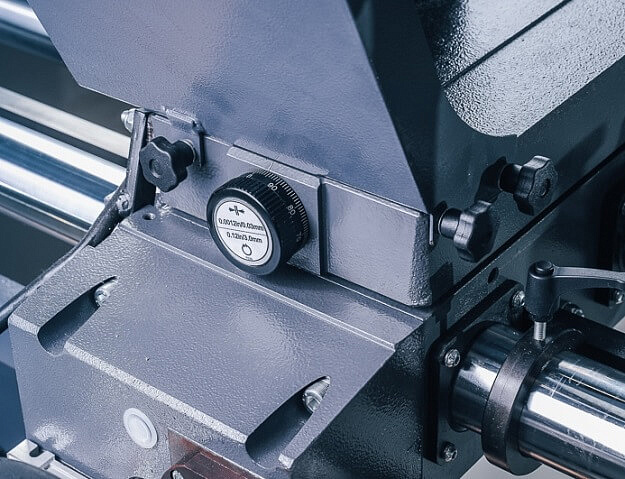

Настройка глубины хода копира и копировального резца осуществляется рукояткой с передней панели. Точность до 0,03 мм.

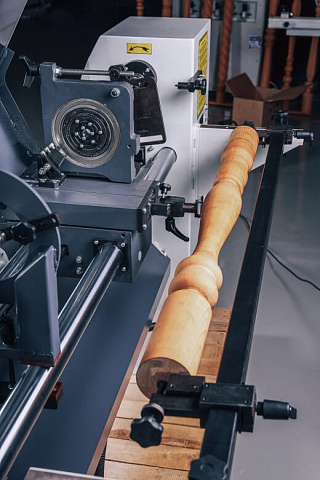

ТОЧЕНИЕ 2-МЯ РЕЗЦАМИ ОДНОВРЕМЕННО

Обработка происходит 2-мя резцами. Первый резец перед люнетом осуществляет «оцилиндровку» бруска заготовки, делая ее круглой, а второй резец формирует профиль балясины копируя форму шаблона.

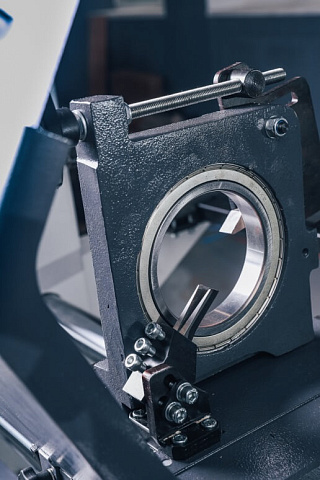

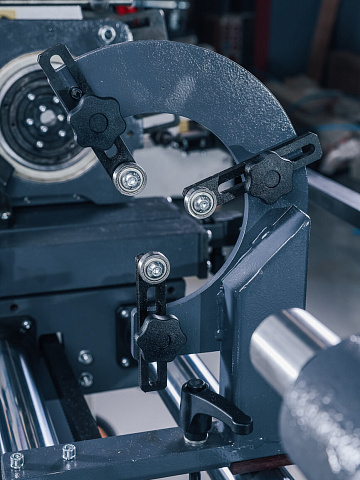

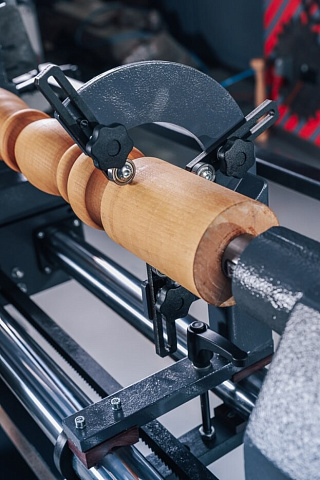

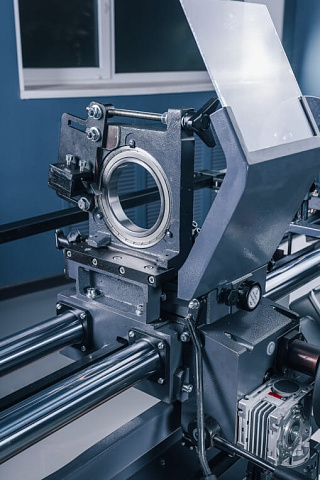

ПОДВИЖНЫЙ ЛЮНЕТ

Входит в комплект поставки. Служит дополнительной опорой в процессе точения, исключая вибрации заготовки и повышая качество получаемой продукции. В люнете набор колец различного диаметра под разные размеры заготовок.
НЕПОДВИЖНЫЙ ЛЮНЕТ

Входит в комплект поставки и служит для дополнительной фиксации заготовки в процессе обработки. Это увеличивает жесткость заготовки при обработке и повышает качество получаемой продукции.

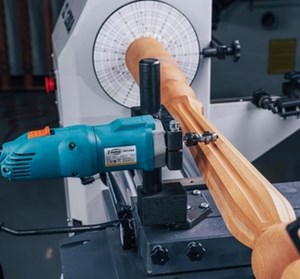

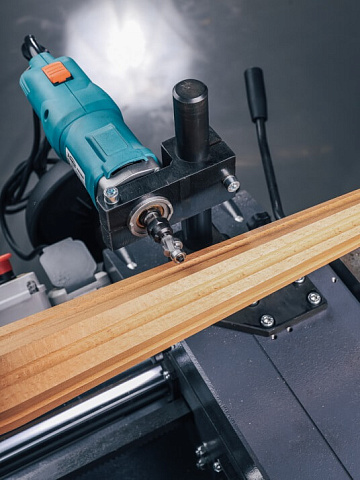

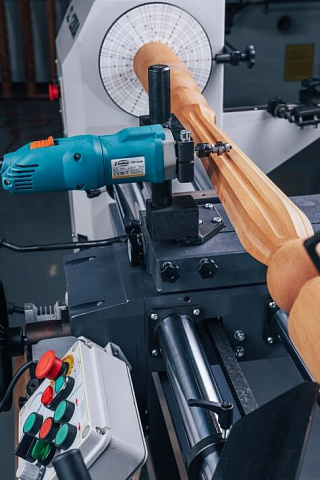

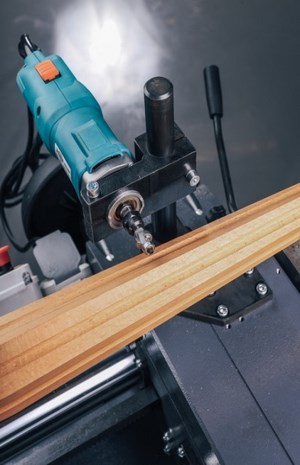

КРОНШТЕЙН ДЛЯ ФРЕЗЕРА

В комплект поставки входит кронштейн для установки ручного фрезера. Кронштейн устанавливается вместо подвижного люнета и позволяет осуществлять фрезеровку с помощью ручного инструмента. Возможна обработка по копиру.

* Ручной фрезер в комплект поставки не входит!

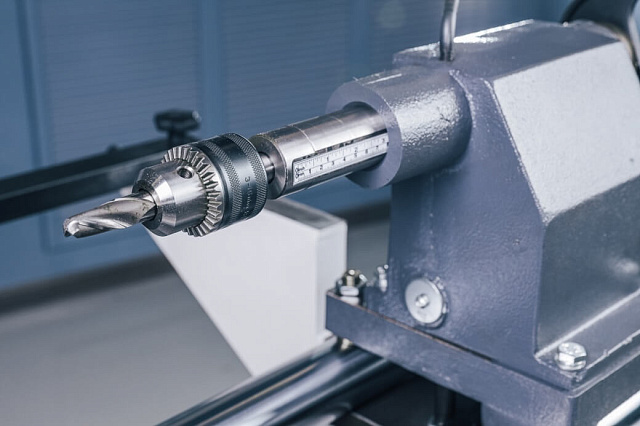

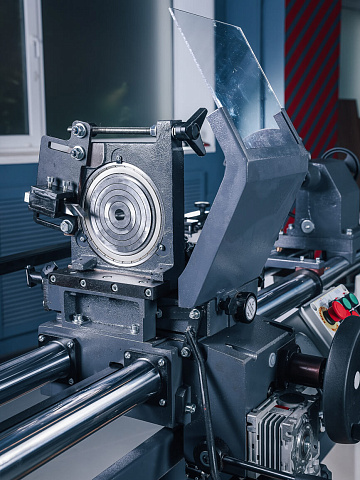

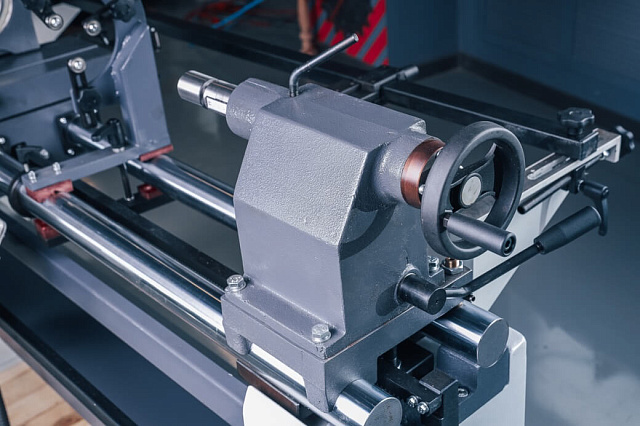

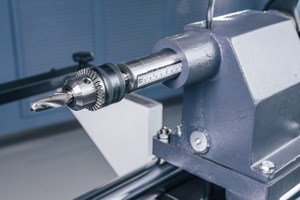

ЗАДНЯЯ БАБКА

Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки.
Возможность установки 3-х кулачкового патрона позволяет устанавливать сверла и расширить функционал станка. Пиноль с миллиметровой шкалой позволяет точно высверливать отверстия.

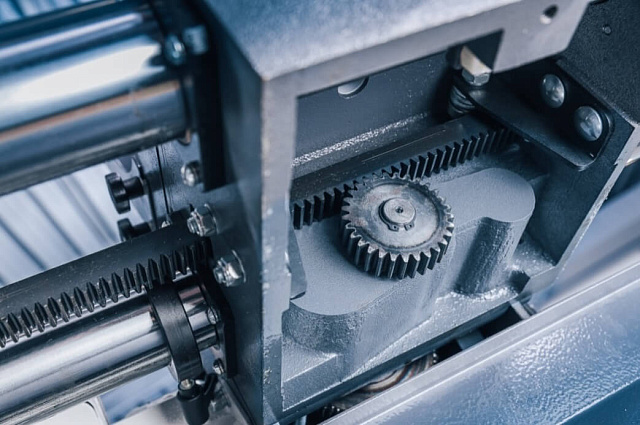

МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ СУППОРТА

Перемещение суппорта с резцами осуществляется посредством передачи шестерня-рейка, что обеспечивает плавность и легкость хода.

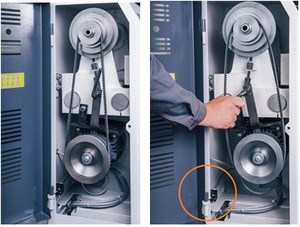

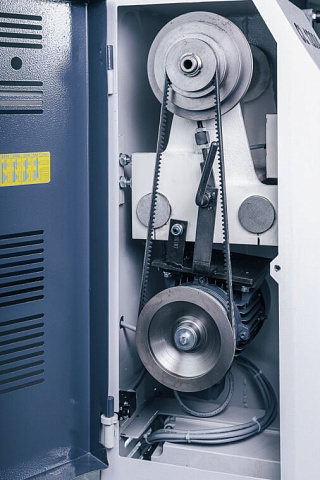

ПРИВОД ВЕДУЩЕГО ЦЕНТРА

Осуществляется от двигателя посредством зубчатого ремня. Удобное и быстрое изменение частоты вращения заготовки путем перестановки ремня.

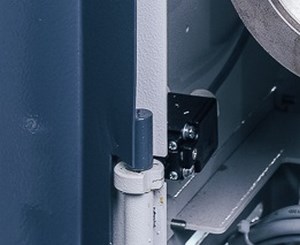

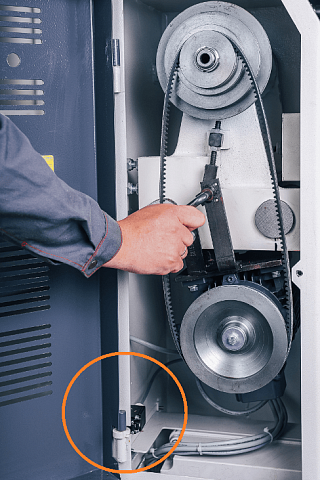

Концевой выключатель не позволяет включить станок при открытой крышке, что соответствует требованием безопасности ЕС.

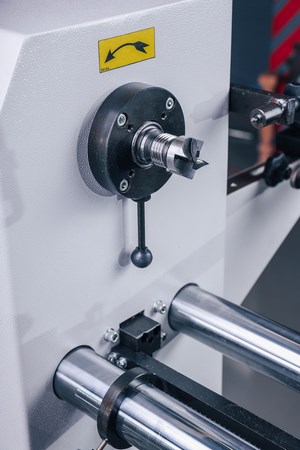

ВЕДУЩИЙ ЦЕНТР

Привод вращения заготовки осуществляется с помощью зазубренного центра.
Крепление ведущих центров осуществляется по универсальному конусу МК2, что позволяет устанавливать любой центр с такой посадкой.
Резьба М33х3,5 позволяет устанавливать 4-х кулачковый патрон.
НАСТРОЙКА ДЛИНЫ ОБРАБОТКИ

Длина обработки заготовки или зона фрезеровки настраивается с помощью передвижных упоров.
Для работы в ручном режиме при помощи маховика используется упор-ограничитель.

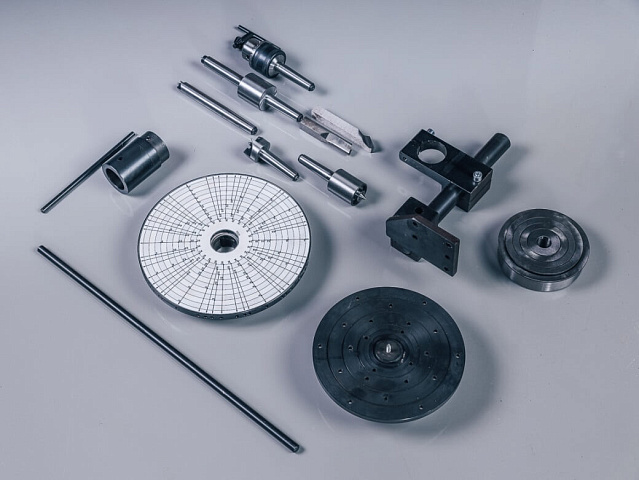

ОСНАСТКА

В комплект поставки со станком входят все необходимые части для работы:
- набор ведущих центров
- резцы
- кронштейн для ручного фрезера
- набор колец для люнета
- 3-х кулачковый патрон с ключом
- планшайба
- делительная головка
- шток для смены ведущих центров
- втулка конусная

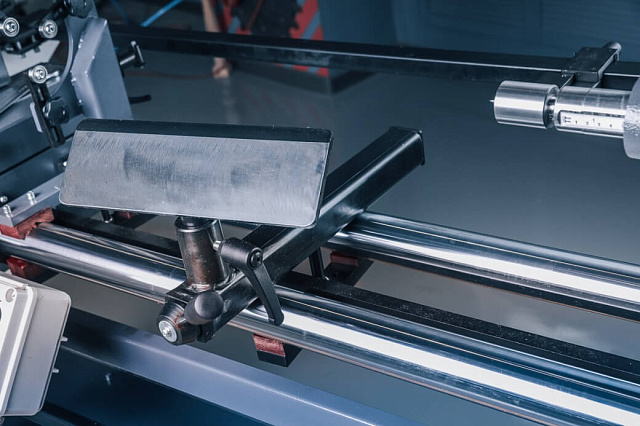

ПОДРУЧНИК

Входит в комплект поставки и позволяет точить заготовки вручную.

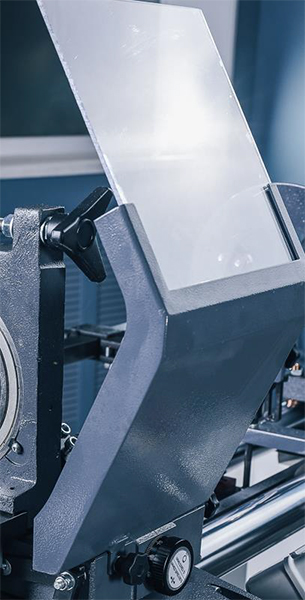

ЗАЩИТНЫЙ ЭКРАН

Соответствует нормам безопасности СЕ. Обеспечивает безопасность работы оператора.

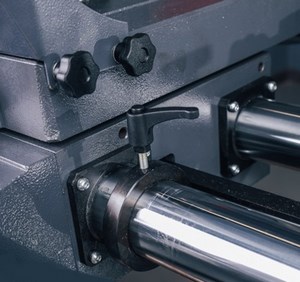

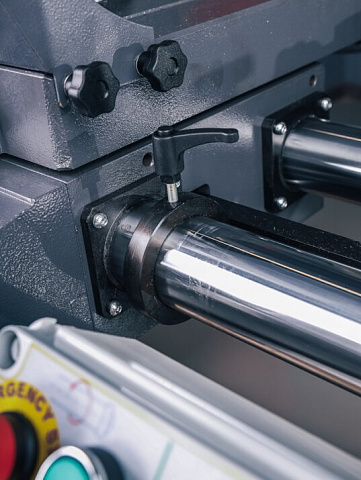

МАССИВНЫЕ НАПРАВЛЯЮЩИЕ

Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным стальным направляющим, что обеспечивает долгий срок службы оборудования и сохранение точности обработки на всем периоде эксплуатации.

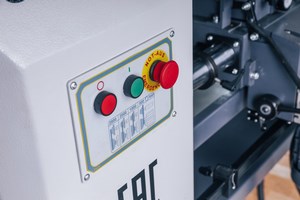

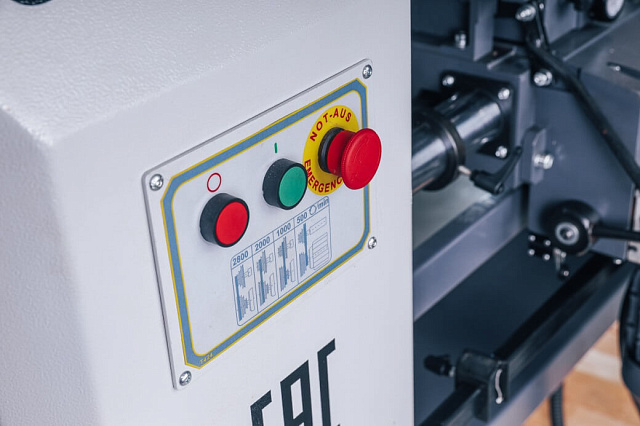

ДОПОЛНИТЕЛЬНЫЕ КНОПКИ УПРАВЛЕНИЯ

На станине расположены дополнительные кнопки включения/выключения вращения заготовки и кнопка аварийного отключения станка.
Модель CL 1200M
Наибольший диаметр обрабатываемого изделия
При работе в планшайбе, мм 450
При работе с суппортом и копировании, мм 215
Расстояние между центрами при крайнем положении задней бабки, не менее, мм 1200
Номинальная длина обработки при работе с копиром, мм 1200
Наибольшее перемещение суппорта (продольное и поперечное), мм 1200 х 60
Номинальная высота центров над направляющими, мм 215
Номинальная длина линейки центров, мм 1200
Номинальный диаметр пиноли, мм 150
Частота вращения шпинделя, об/мин 500; 1000; 2000; 2800
Ход пиноли, мм 140
Мощность двигателя вращения заготовки, кВт 1,1
Габаритные размеры:
Длина, мм 2105
Ширина, мм 1000
Высота, мм 1225
Вес, кг 400
