Лидеры продаж оборудования для деревообработки
Макс. длина обработки: 1500; 2500 мм
Макс. Ø обработки: 400 мм
1 фрезерный шпиндель
2 резца
• Обработка одновременно 2-мя резцами
• Фрезерный шпиндель 3 оси. Гравировка на участке точения и плоскости
• Укомплектован компьютером, монитором, программным обеспечением
НАЗНАЧЕНИЕ:
Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами и фрезерным шпинделем исключает погрешности, а удобное программное обеспечение позволяет легко создавать и изменять программы.

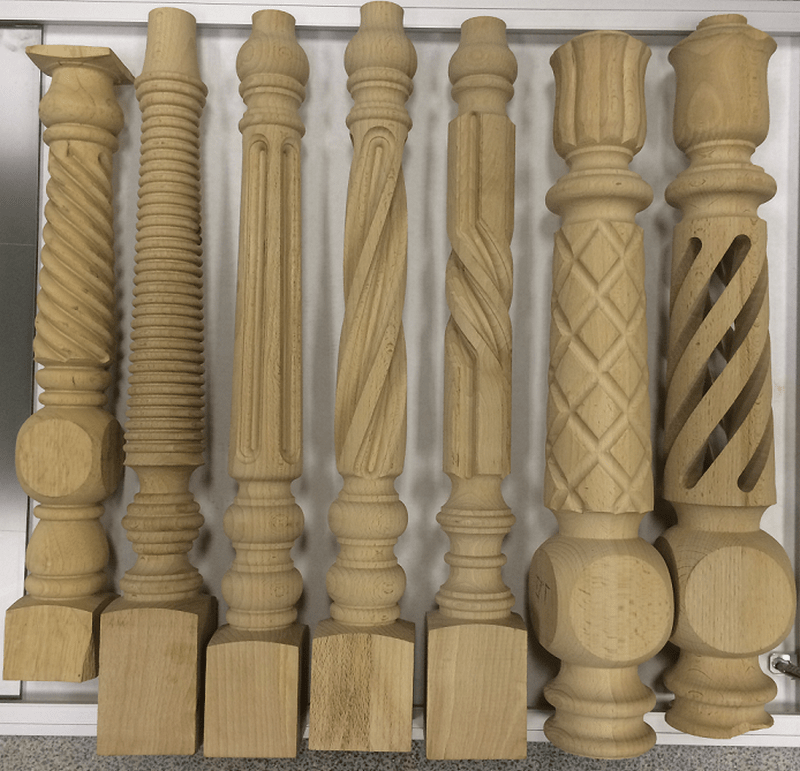

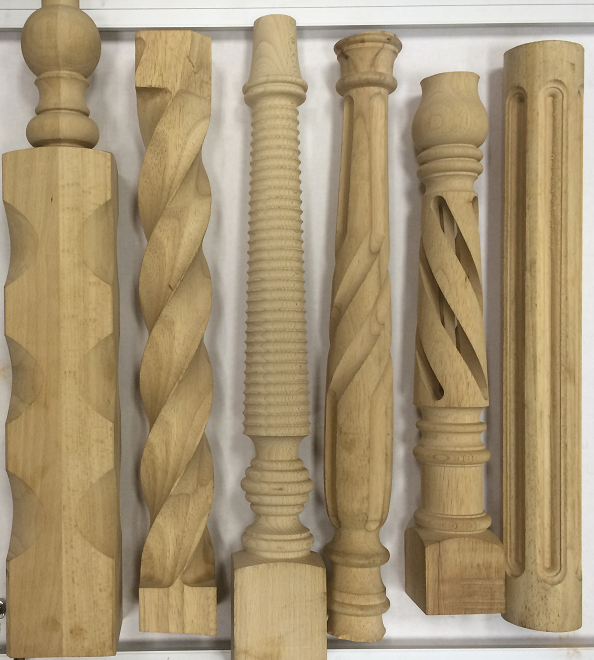

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
 |  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

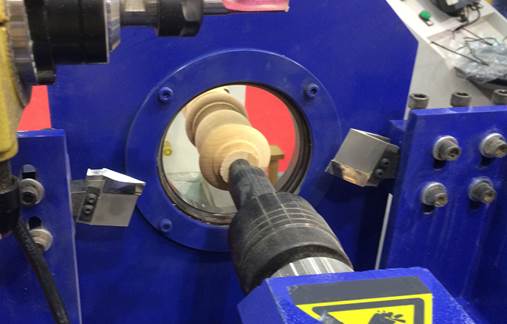

| | 2 РЕЗЦА ДЛЯ ТОЧЕНИЯ Токарная обработка осуществляется одновременно двумя управляемыми резцами. Перемещение каждого резца от отдельного двигателя. Расположение резцов друг напротив друга взаимокомпенсирует нагрузку и снижает вибрации заготовки. |

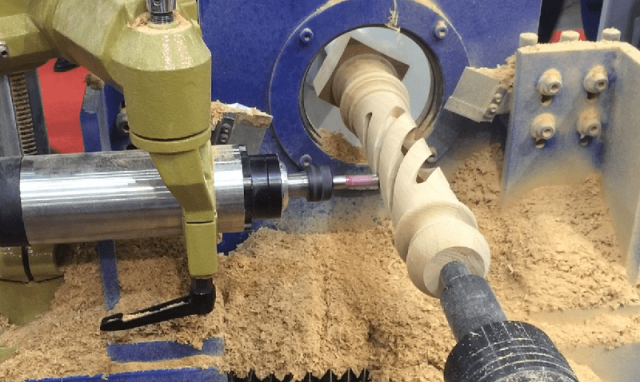

| | ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Для изготовления спиралей, пазов, проточек, канавок и т.п., а так же для нанесения узоров, рисунков и надписей на круглые и плоские части заготовок. |

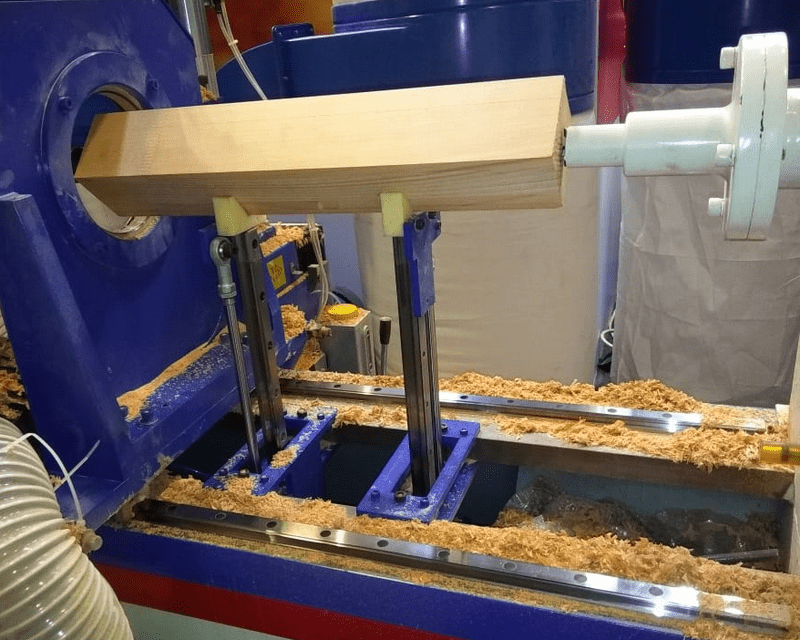

| | БЫСТРОЕ БАЗИРОВАНИЕ ЗАГОТОВКИ Значительно повышает производительность устройство автоматического базирования заготовки: из станины пневматически поднимаются держатели, заранее настроенные на размер бруска, в держатели закладывается заготовка и пневматически зажимается. После зажима заготовки в центрах держатели автоматически опускаются. Вся манипуляция занимает несколько секунд и исключает необходимость трудоемкого центрирования в ручную. |

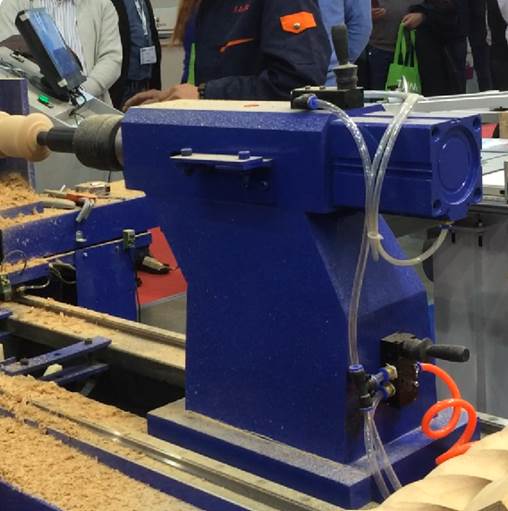

| | ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке. |

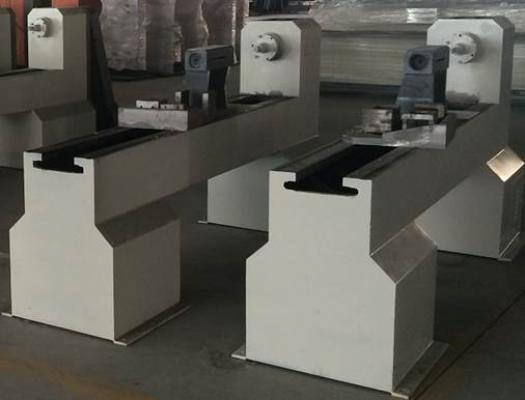

| | ЧУГУННАЯ СТАНИНА Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента. Масса Beaver 15D4 – 1500 кг. Масса Beaver 25D4 – 2000 кг. |

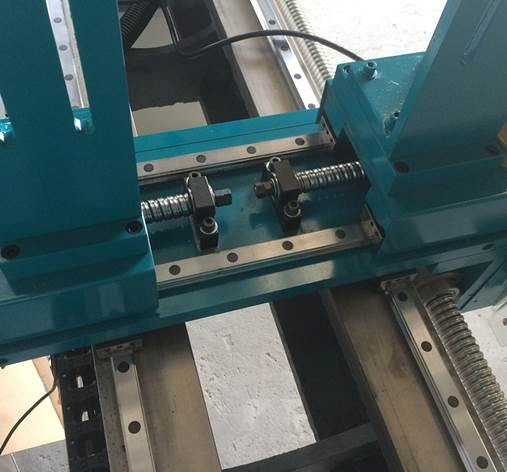

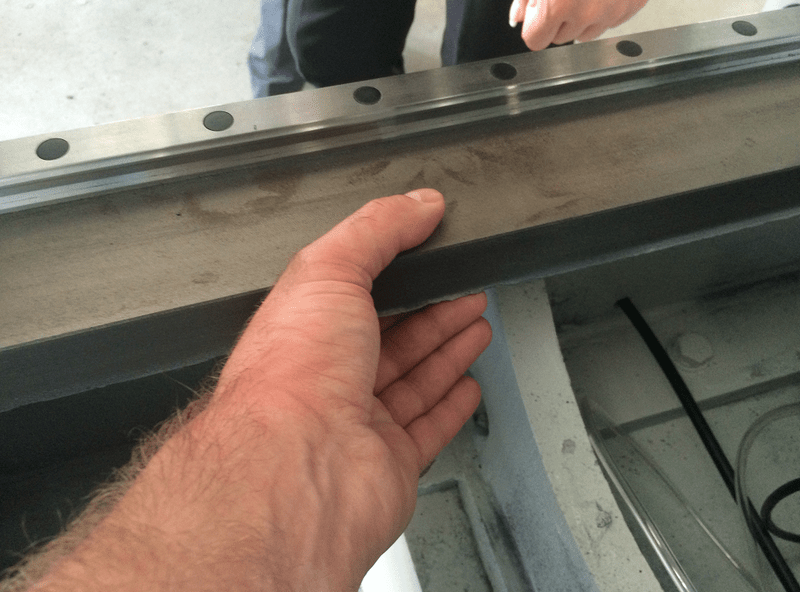

| | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШВП Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар. Для исключения попадания пыли ШВП и направляющие закрыты пылезащитными кожухами. |

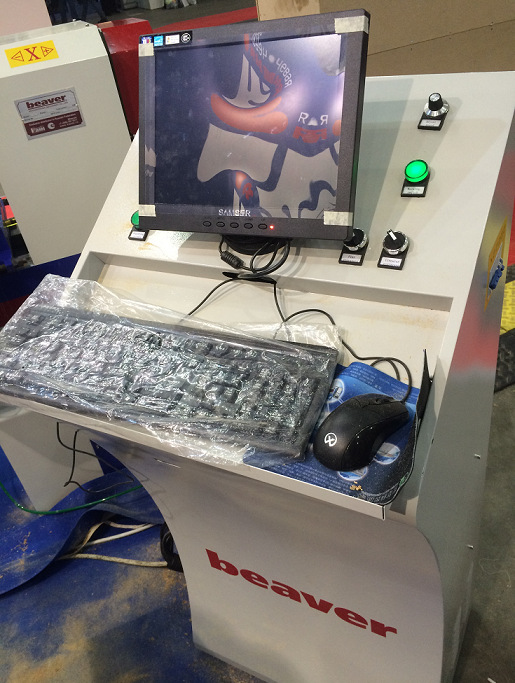

| | СТОЙКА УПРАВЛЕНИЯ Станок укомплектован стойкой управления с компьютером, программным обеспечением ArtCam и системой управления NC Studio. |

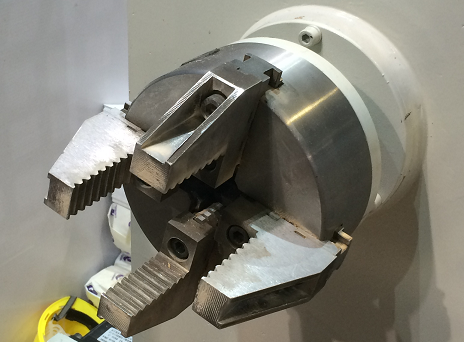

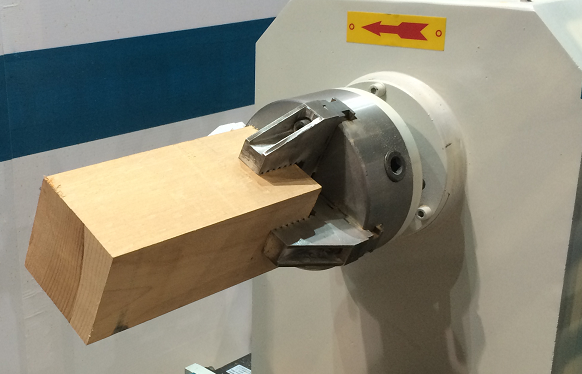

| | 4-Х КУЛАЧКОВЫЙ ПАТРОН Поставляется в комплекте со станком и применяется для фиксации заготовки с одной стороны. |
| АВТОМАТИЧЕСКАЯ ОБРАБОТКА БЕЗ ШАБЛОНОВ И РУЧНОГО ТРУДА. УПРАВЛЕНИЕ ЧПУ | |

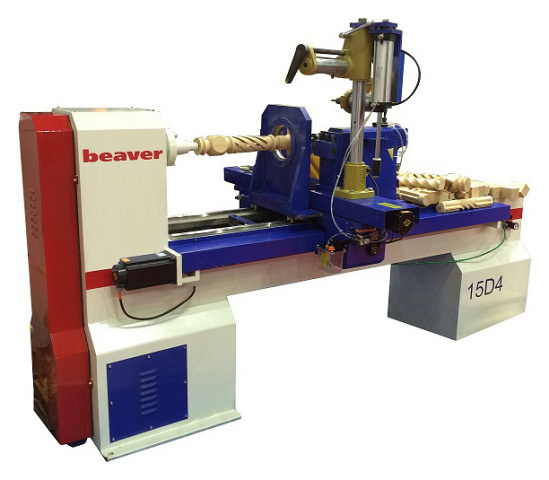

| СТАНОК СОВМЕЩАЕТ 2 ТИПА ОБРАБОТКИ - ТОЧЕНИЕ РЕЗЦАМИ И ФРЕЗЕРОВАНИЕ ШПИНДЕЛЕМ:
| |
| ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ В ЦЕНТРАХ – БЫСТРО И НАДЕЖНО | |
| УПОРЫ ДЛЯ БАЗИРОВАНИЯ ЗАГОТОВКИ (ПОДНИМАЮТСЯ ДЛЯ БАЗИРОВАНИЯ И ОПУСКАЮТСЯ ВО ВРЕМЯ ОБРАБОТКИ) | |
| ЧУГУННАЯ СТАНИНА МАССОЙ 1500 КГ ИСКЛЮЧАЕТ ВОЗНИКНОВЕНИЕ ВИБРАЦИЙ ДАЖЕ ПРИ ИЗГОТОВЛЕНИИ МАССИВНЫХ БАЛЯСИН | |
| ПЕРЕМЕЩЕНИЕ РАБОЧИХ ОРГАНОВ ПО ВСЕМ ОСЯМ ЧЕРЕЗ ВЫСОКОТОЧНЫЕ ШВП ПО ЛИНЕЙНЫМ НАПРАВЛЯЮЩИМ | |
| В КОМПЛЕКТЕ СТОЙКА УПРАВЛЕНИЯ С КОМПЬЮТЕРОМ И УДОБНЫМ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ARTCAM И СИСТЕМОЙ УПРАВЛЕНИЯ NC STUDIO | |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

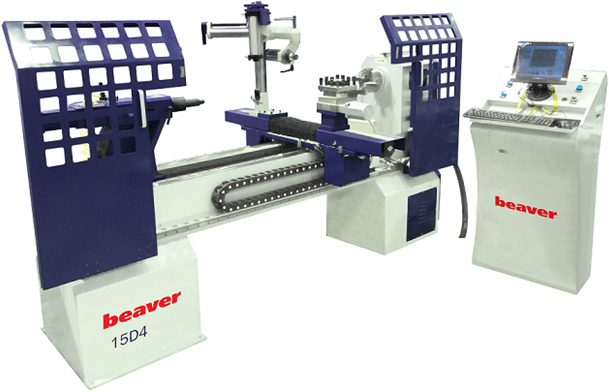

| | ЗАЩИТНЫЙ КОЖУХ По заказу станок может быть укомплектован защитным кожухом с двумя раздвижными дверями. |
