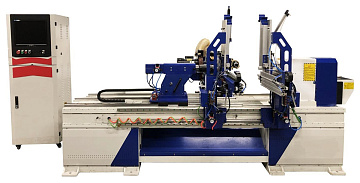

Макс. длина обработки: 1200 мм
Макс. Ø обработки: 400 мм
2 фрезерных шпинделя
2 резца
1 шлифовальный узел
• Автозагрузка заготовок из магазина
• Полный цикл обработки: точение, фрезерование, шлифование
• Сервоприводы для перемещения по осям
• Укомплектован компьютером, монитором, программным обеспечением
• Автоматическая обработка без шаблонов и ручного труда
• Обработка заготовки всеми агрегатами за одну установку
• Пневматический зажим заготовки в центрах - быстро и надежно
• Чугунная станина массой 1600 кг
• Перемещение рабочих органов по всем осям через высокоточные ШВП по линейным направляющим
НАЗНАЧЕНИЕ:
Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

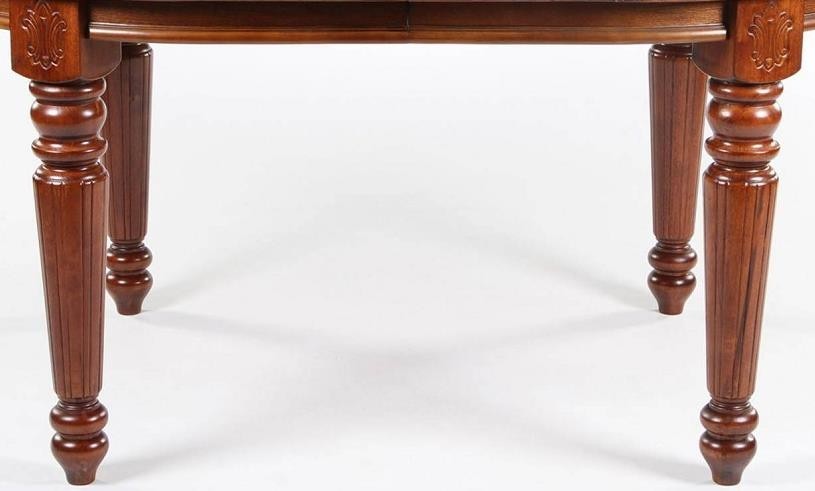

Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 2-мя фрезерными шпинделями и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы.

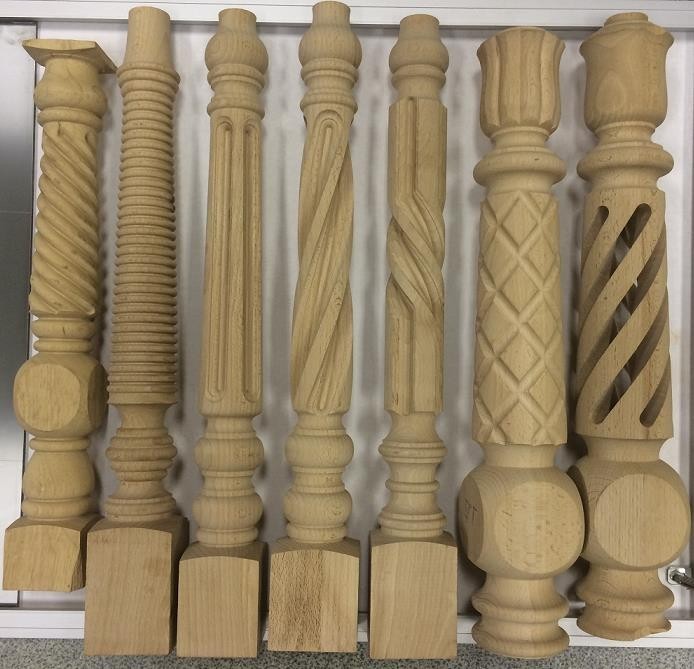

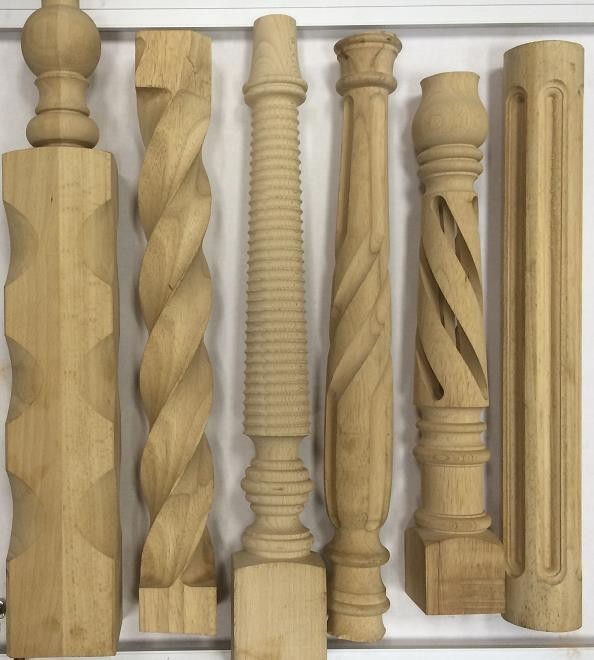

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ЧЕРНОВОЙ РЕЗЕЦ Основной съем черновым резцом. |

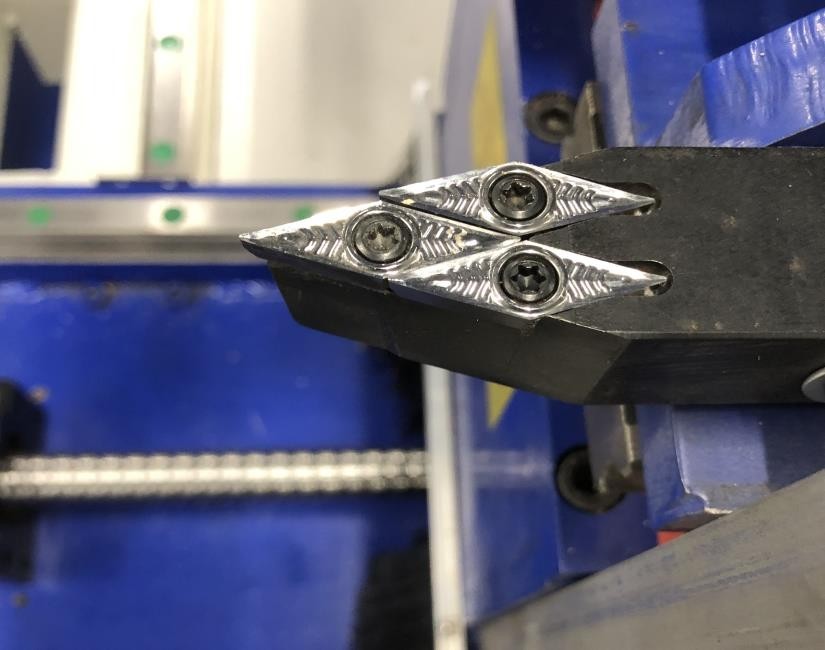

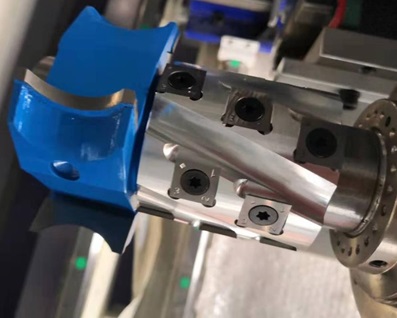

| | ЧИСТОВОЙ РЕЗЕЦ 4-х сторонние съемные пластины из высокопрочной стали многократно продлевают срок службы резца. Смена или поворот пластин не требуют специальных навыков. |

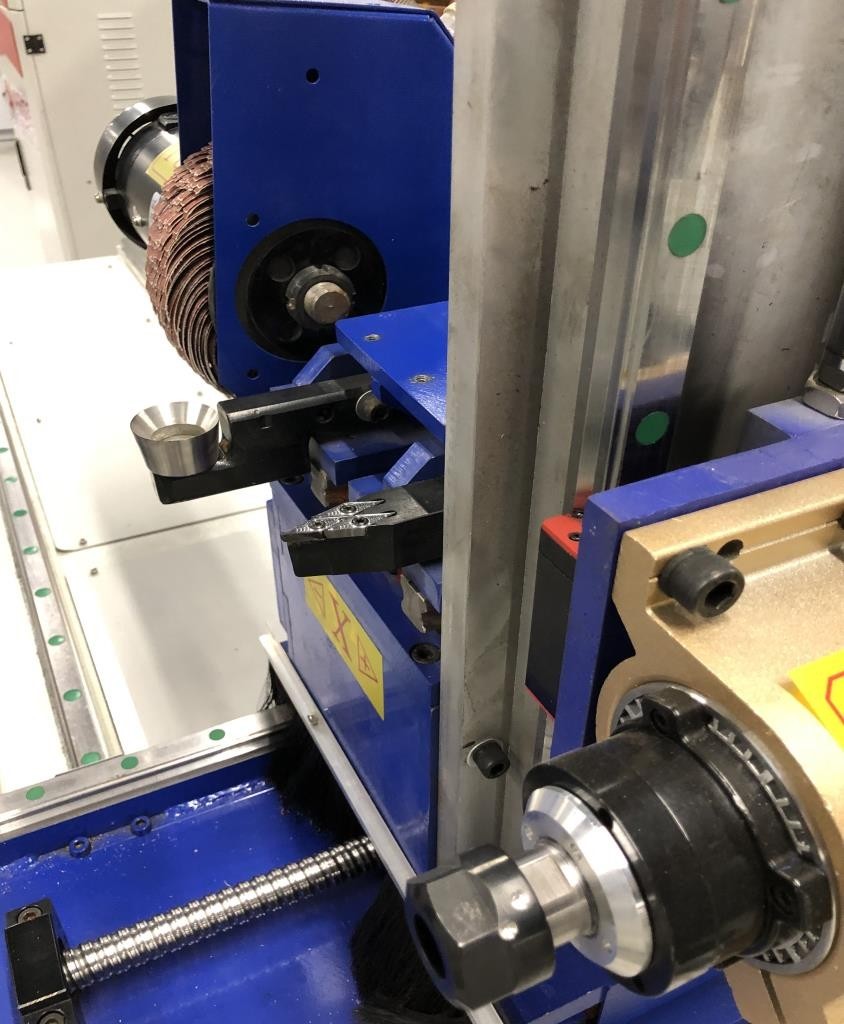

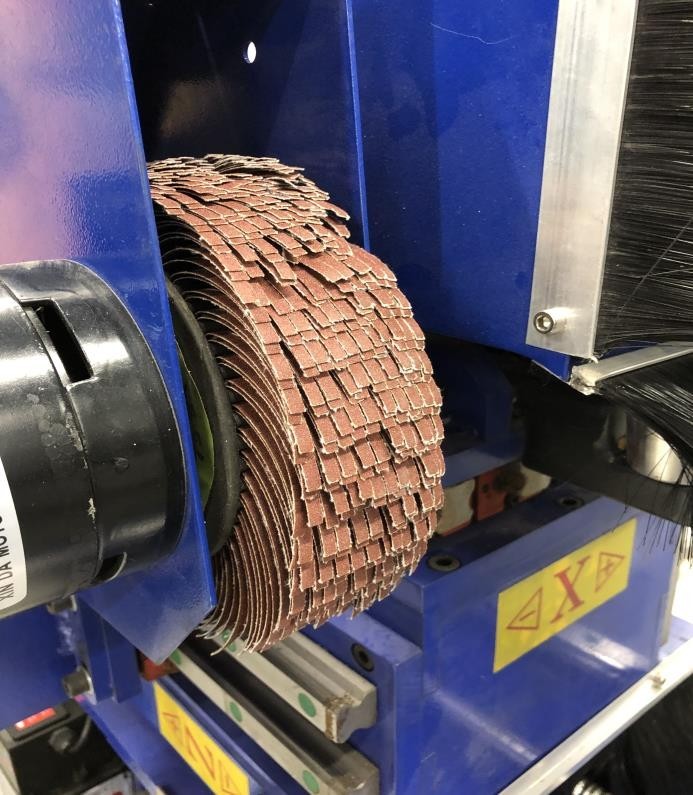

| | ШЛИФОВАЛЬНЫЙ УЗЕЛ Финальная операция шлифования, придает законченный вид перед отделкой. |

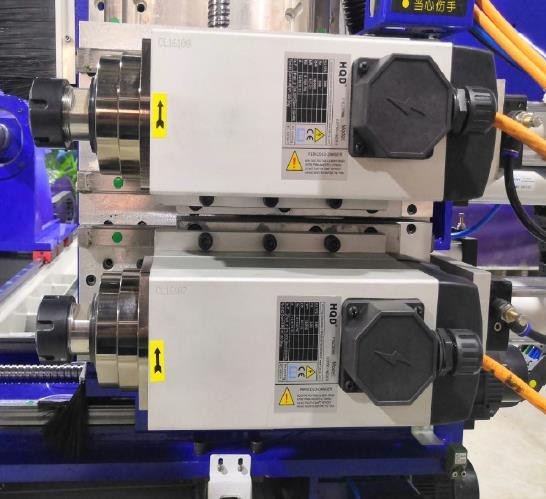

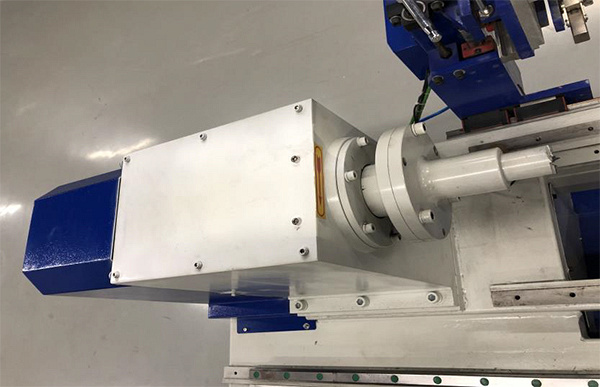

| | ФРЕЗЕРНЫЕ УЗЛЫ На станке их два, разной мощности 7,5 кВт и 6 кВт, это позволяет делать фрезеровку различной сложности и больших съемов древесины. Работа двумя разными инструментами позволяет не останавливаться на их смену и значительно сокращает время изготовления деталей. |

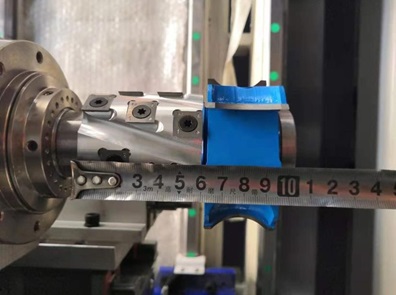

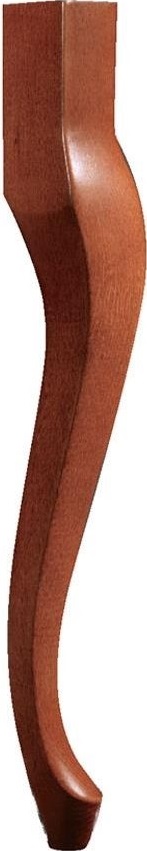

| | ФРЕЗЫ Со станком поставляются фрезы: Шейперная и Радиусная, которые позволяют изготовить сложные не симметричные детали, такие как мебельная ножка "КАБРИОЛЬ". Данные фрезы устанавливаются на верхний фрезерный шпиндель, имеющий увеличенную мощность до 7,5 кВт. |

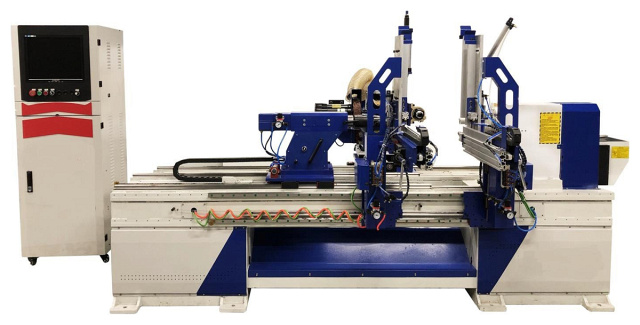

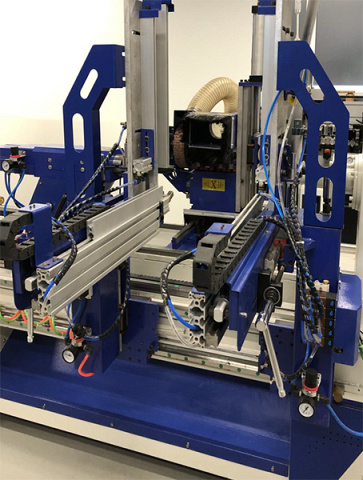

| | КОМПАНОВКА УЗЛОВ / АГРЕГАТОВ НА СТАНКЕ Узлы установлены на одном суппорте. Перемещение узлов по линейным направляющим. Поперечное движение обеспечивает ШВП. |

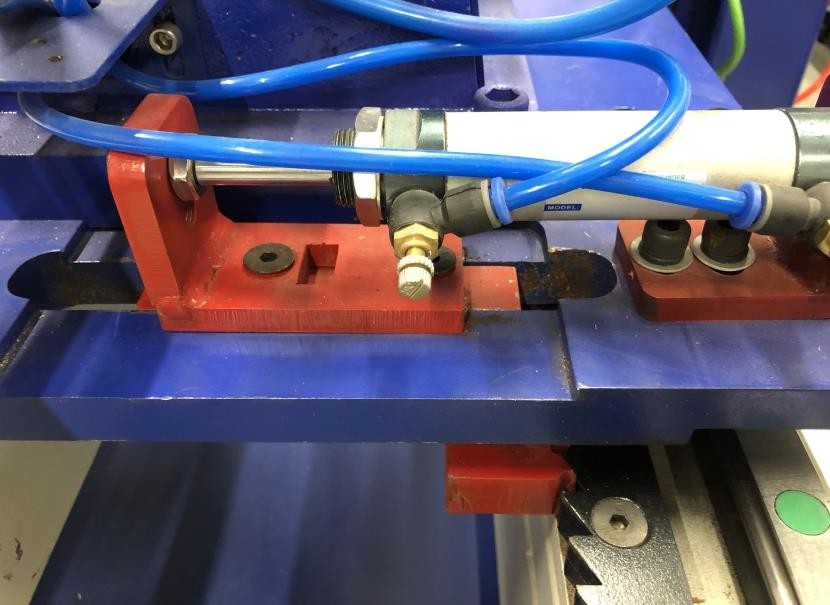

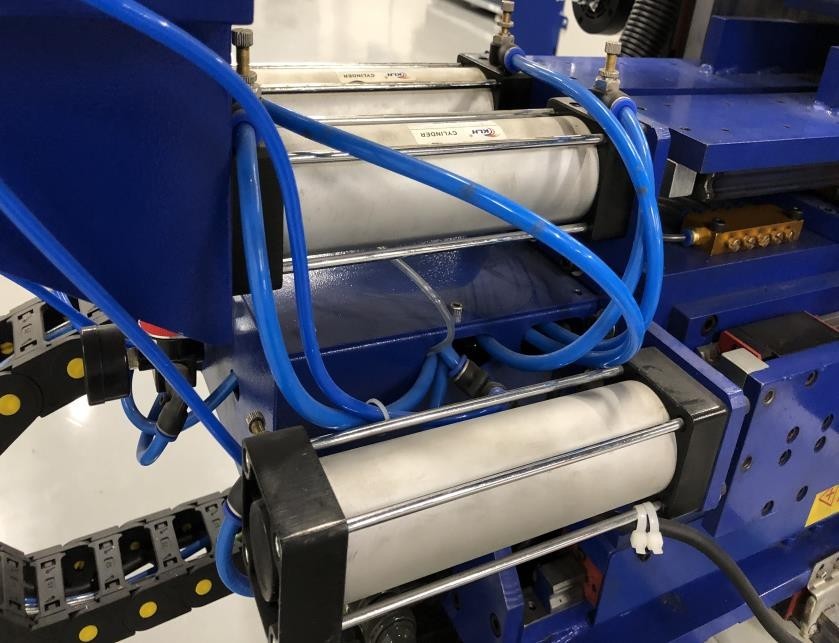

| | ПНЕВМОЦИЛИНДРЫ РАБОЧИХ УЗЛОВ Индивидуальное движение узлов/агрегатов при помощи независимых пневмоцилиндров. |

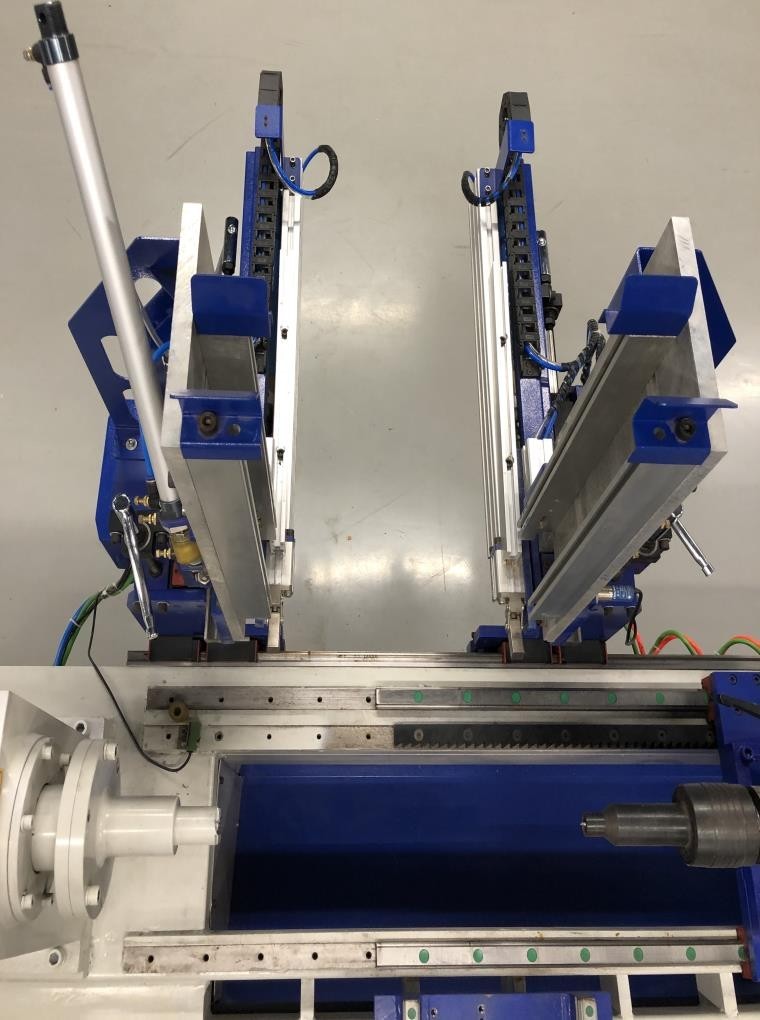

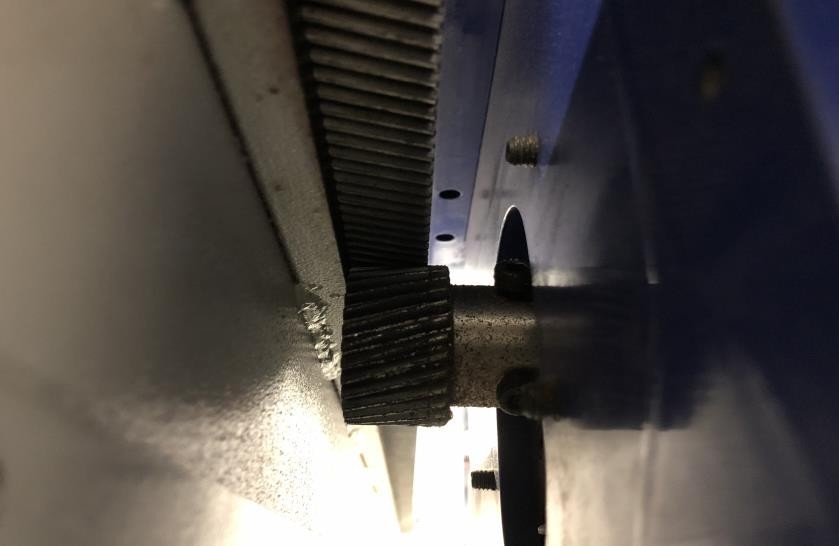

| | ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ АГРЕГАТНОГО СУППОРТА Суппорт перемещается вдоль станка по линейным направляющим и косозубой рейке. Движение при помощи серводвигателя. |

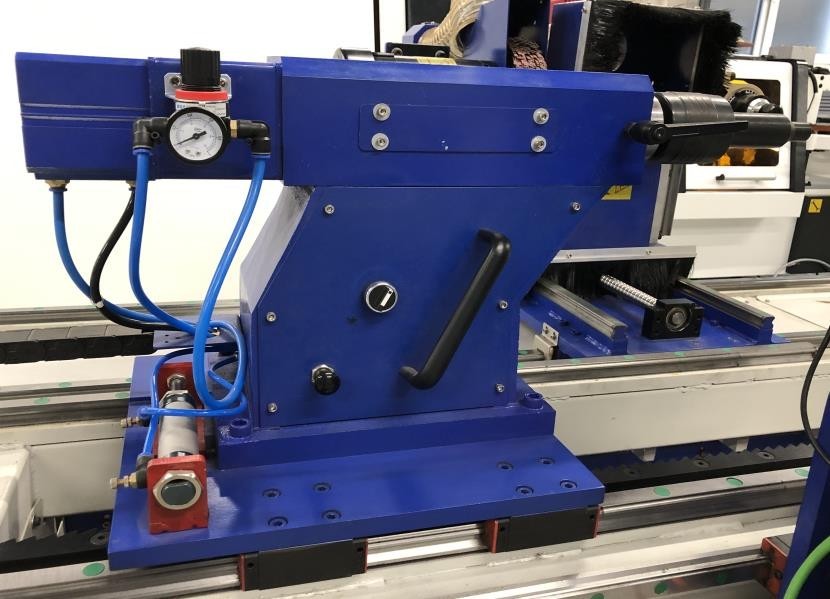

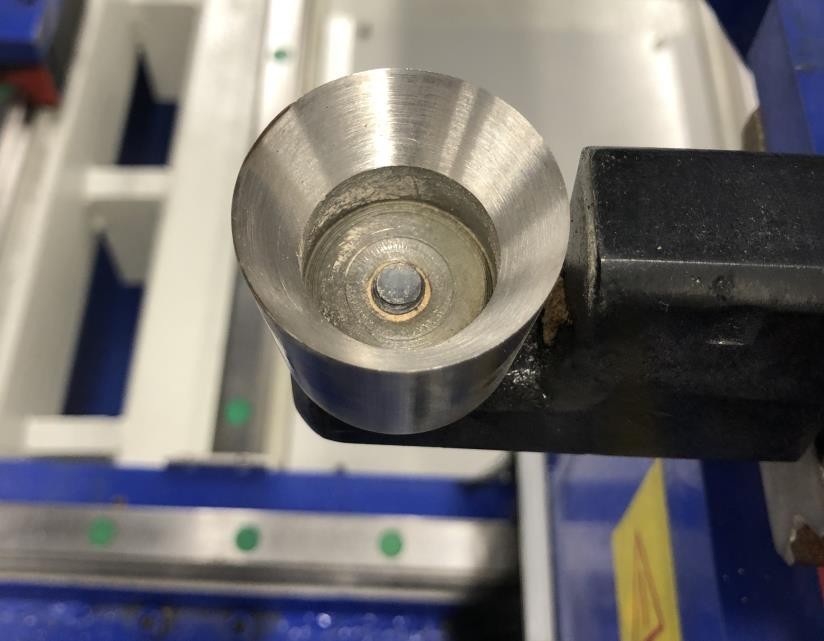

| | ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке. |
| | ФИКСАЦИЯ ЗАДНЕЙ БАБКИ Смещение упора исключено из-за надежного "пневмозамка". |

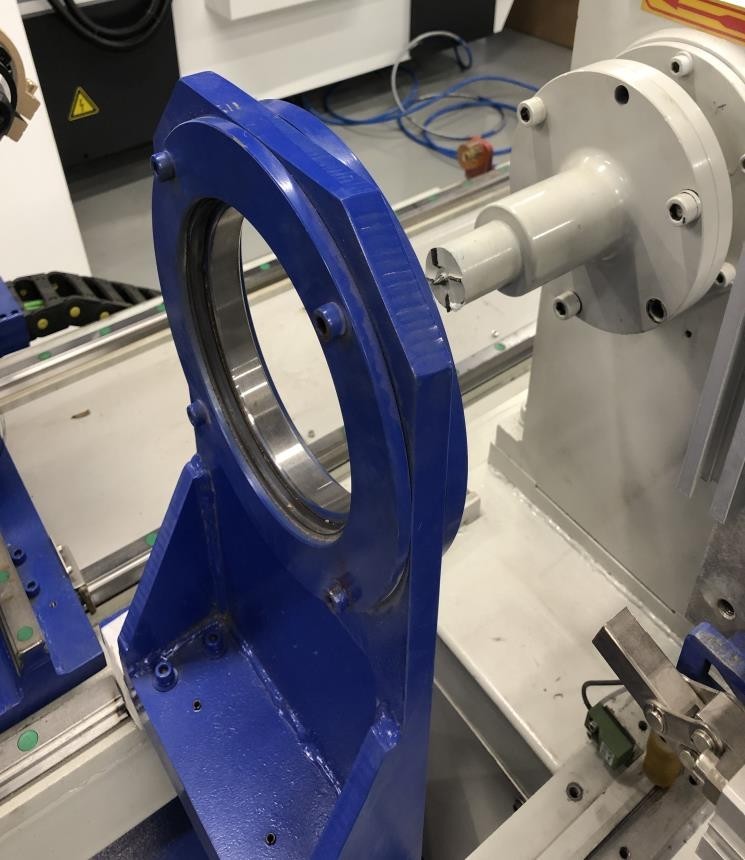

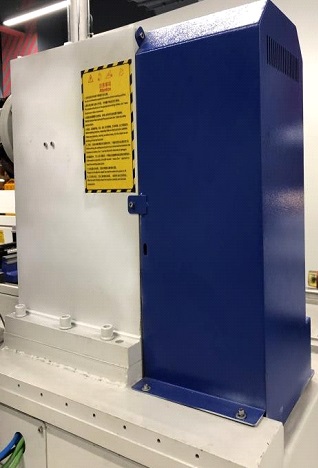

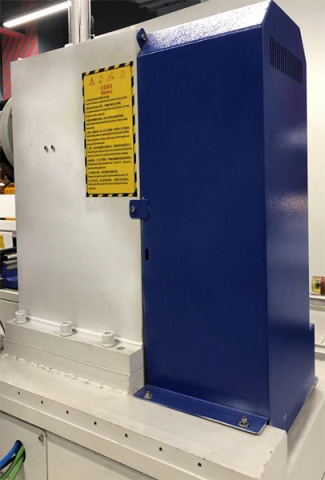

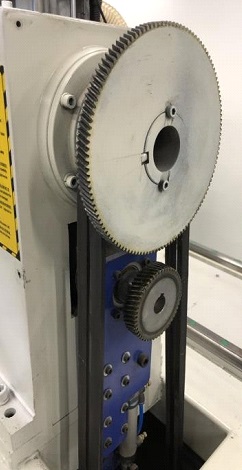

| | ПРИВОД При операции "точение" привод передней бабки производится от двигателя мощностью 5,5 кВт через клиноременную передачу (2 ремня). При операции "фрезерование" привод передней бабки через зубчатую передачу серводвигателем. |
| | ЧУГУННАЯ СТАНИНА Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента. Выполнена из двух зон. Масса станка: 1600 кг. |

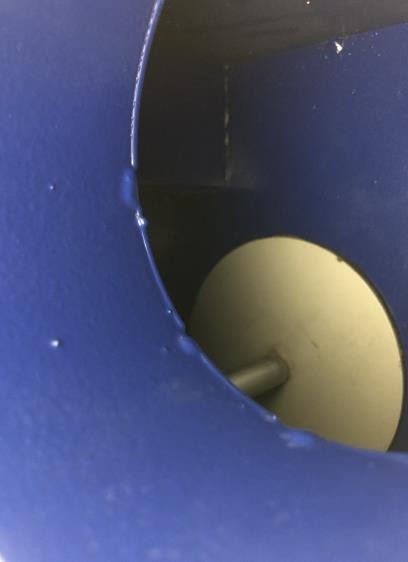

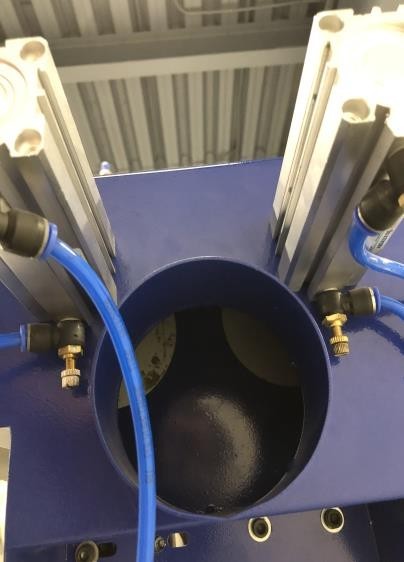

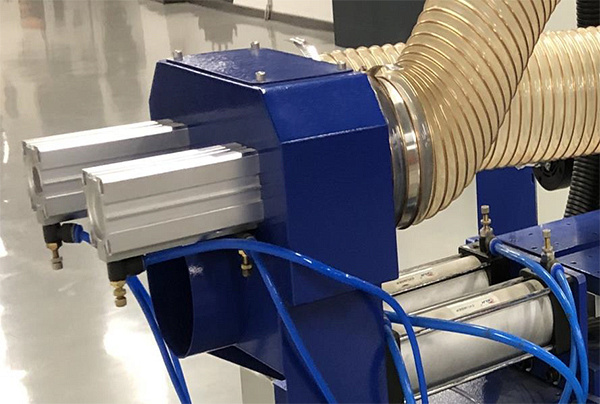

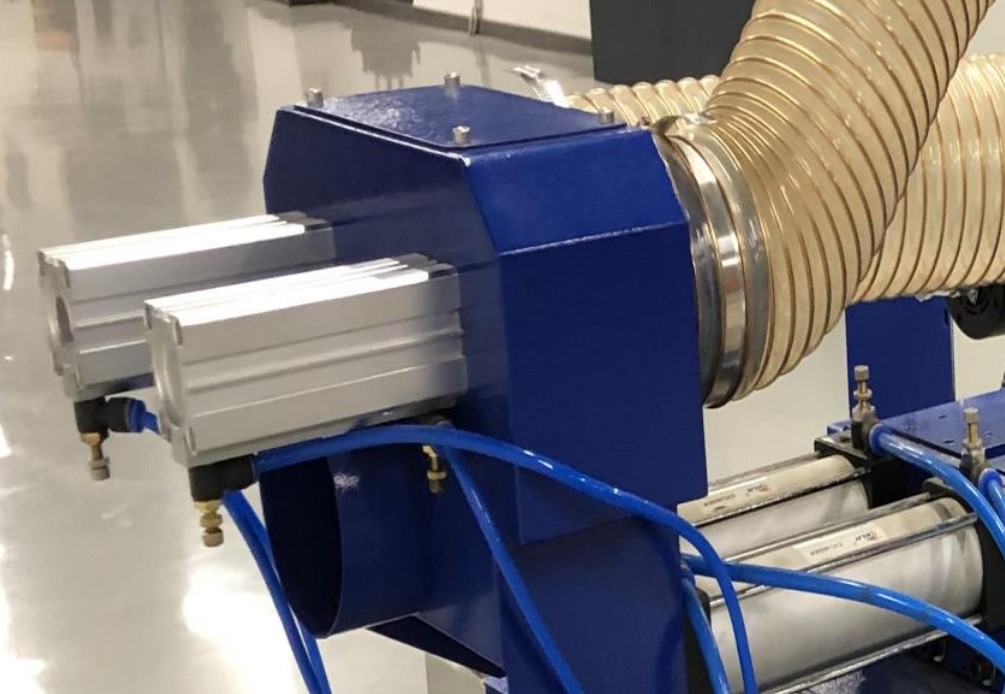

| | ПНЕВМОЗАСЛОНКИ В зависимости от операции, точение или шлифовка, происходит автоматическое открытие / закрытие аспирационного патрубка на текущую операцию. |

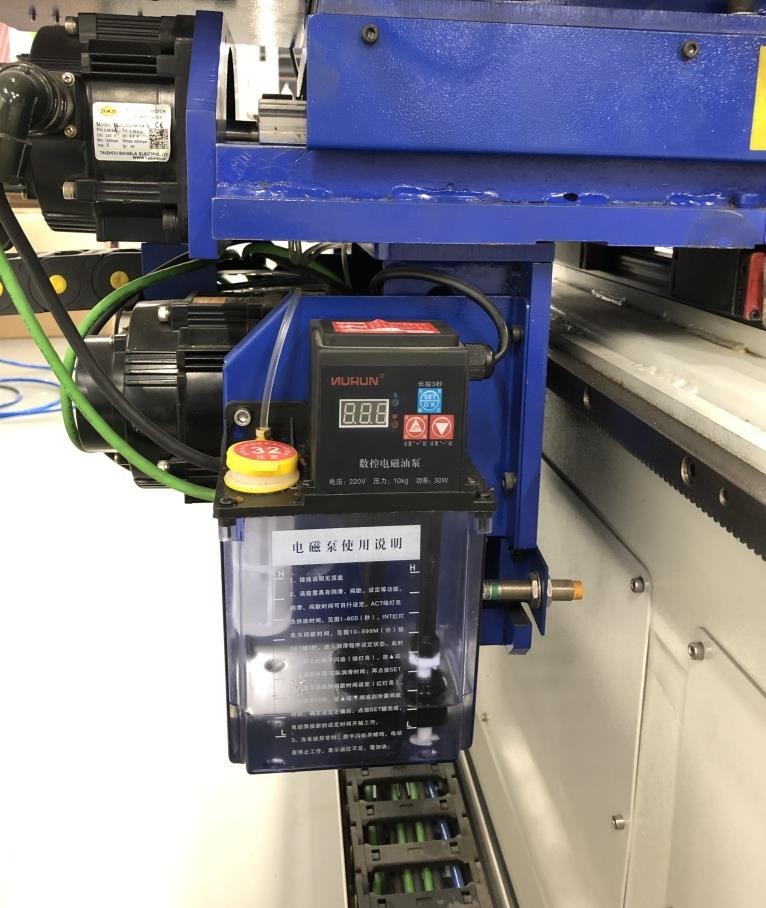

| | АВТОМАТИЧЕСКАЯ СМАЗКА На станке установлена автоматическая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор. |

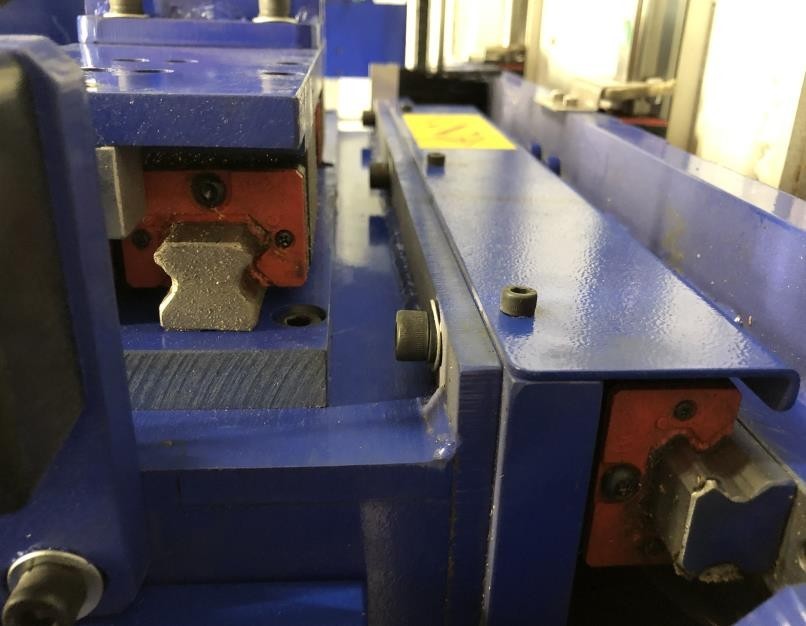

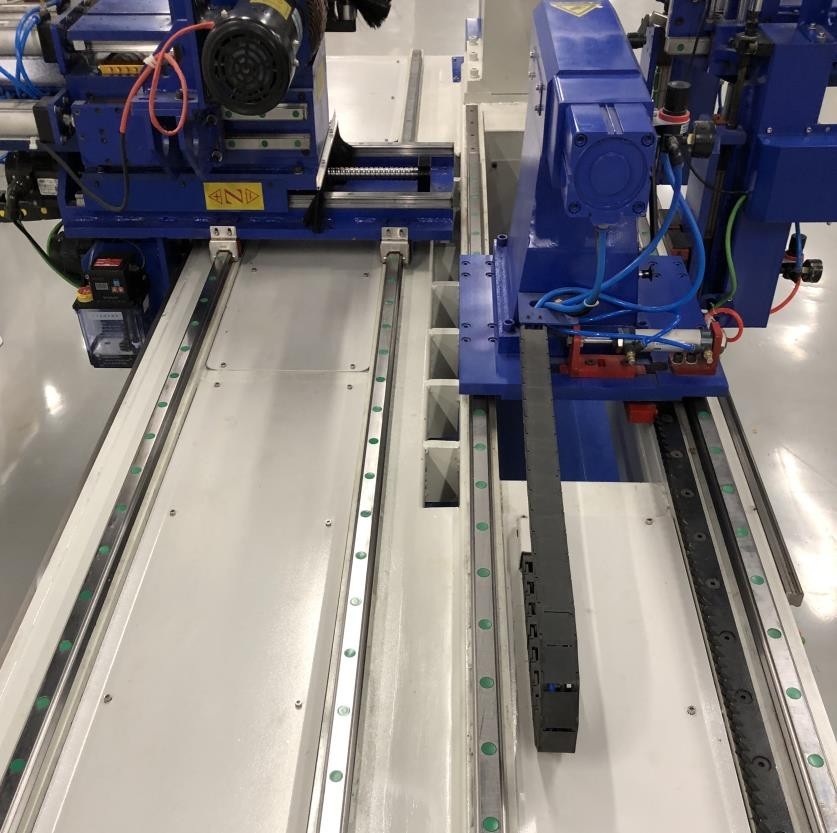

| | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШВП Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар. Для исключения попадания пыли ШВП и направляющие закрыты пылезащитными кожухами. |
| | ЛЮНЕТ При обработки длинных заготовок небольшого сечения необходимо использовать люнет. Обеспечивается надежная фиксация при обработке, исключается прогибание и вибрирование. |

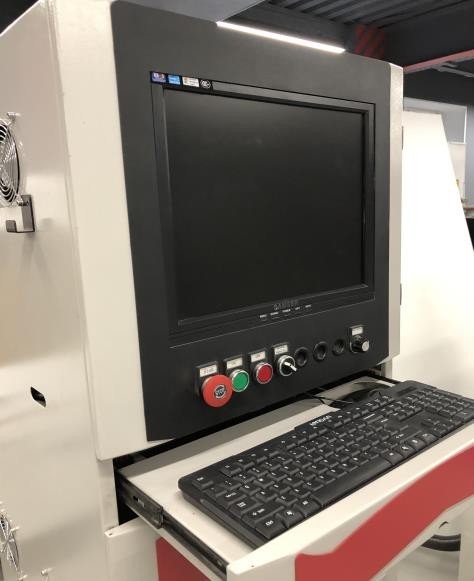

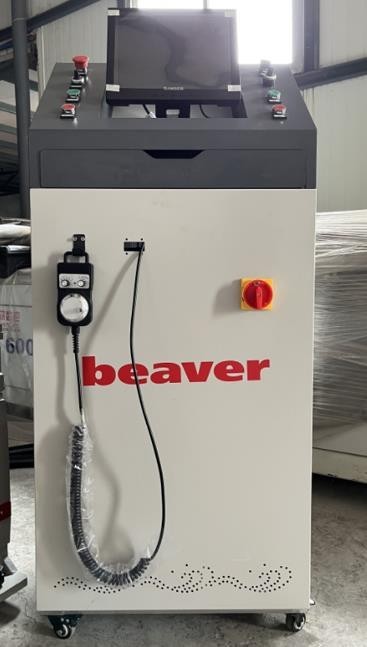

| | СТОЙКА УПРАВЛЕНИЯ Станок укомплектован стойкой управления с компьютером, программным обеспечением ArtCam и системой управления NC Studio. Станок по усмотрению завода- изготовителя может быть укомплектован двумя типами стоек. |
| | МАГАЗИН ЗАГОТОВОК Обеспечивает бесперебойную подачу заготовок в зону обработки. |

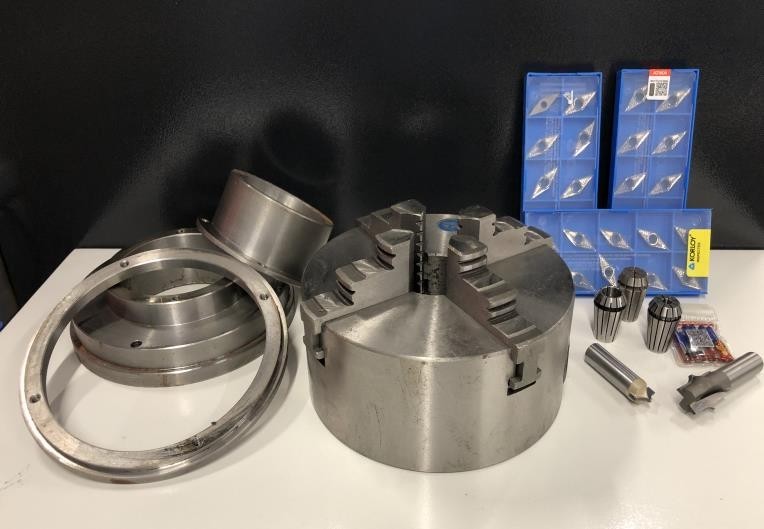

| | ДОП. КОМПЛЕКТ ПОСТАВКИ Дополнительно включает в себя 4-х кулачковый патрон, люнет (кольца), съемные ножи для резца, цанги, концевые фрезы и граверы. Это все необходимо для запуска станка и полноценной работы с первого дня. Количество фрез и резцов в комплекте поставки может отличатся от количества на фото. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

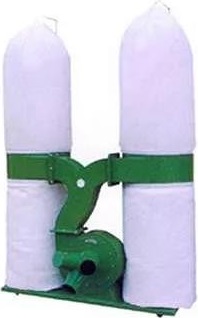

| | АСПИРАЦИЯ ПК 3150 Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду.
|

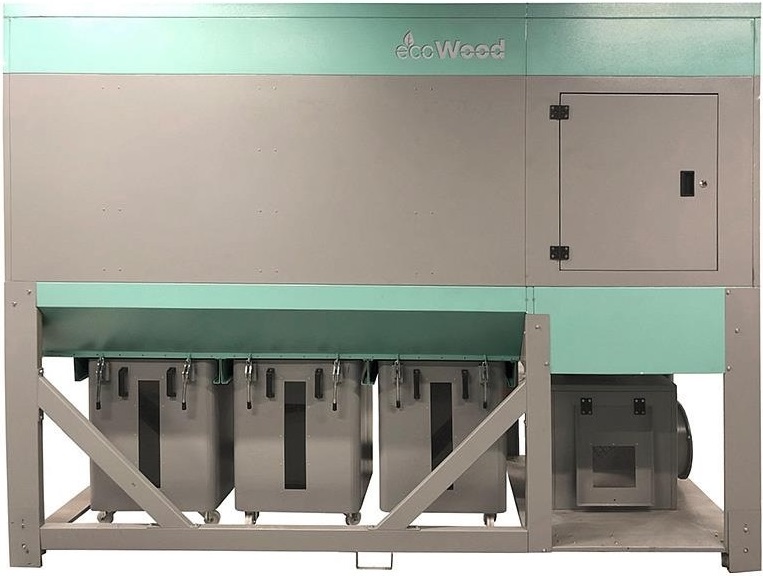

| | РУКАВНЫЙ ФИЛЬТР ECOWOOD FPC-3500, ТУРЦИЯ Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов.
|

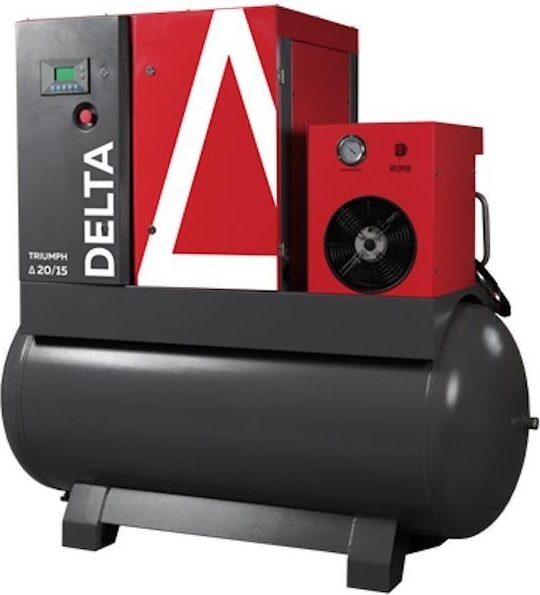

| | ВИНТОВОЙ КОМПРЕССОР TRIUMPH DELTA 7,5/8 C Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры.
|
