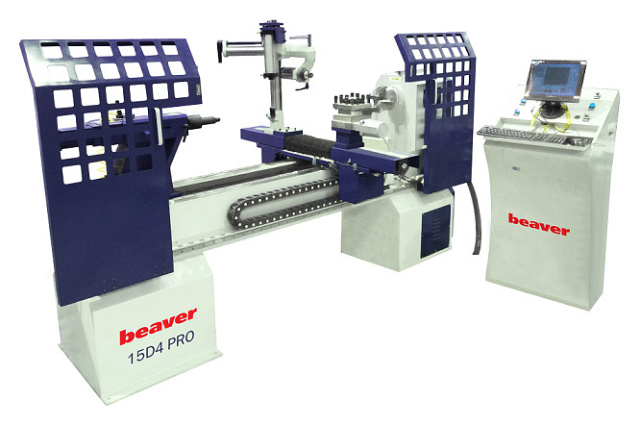

Токарный центр с ЧПУ с автоматической сменой резцов Beaver 15D4 PRO

Токарный центр с ЧПУ с автоматической сменой резцов Beaver 15D4 PRO

Код товара: ДО 237250

Лидеры продаж оборудования для деревообработки
Узнать больше
Акция действует при 100% оплате со сроком поставки 4 месяца.

Цена по запросу

Скидка 32% действует при 100% оплате.
Срок поставки - 4 месяца

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Другие модели:

25D4 PRO

Автоматическая смена инструмента

да
Способ загрузки заготовки

ручная
Мощность двигателя вращения заготовки

4 кВт
Наличие шлифовального узла

нет
Поворотный шпиндель с возможностью фрезеровки под углом

нет
Узел дискового точения

нет

Преимущества

Автоматическая смена инструмента
Внутренняя обработка с торца (чаши, пиалы)
Установка на станок до 4-х резцов с автосменой
Фрезерный шпиндель 3 оси
Укомплектован компьютером, монитором, программным обеспечением

Назначение

Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины.

Область применения

Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами и фрезерным шпинделем исключает погрешности, автоматическая смена инструмента позволяет значительно увеличить разнообразие выпускаемых изделий и увеличить производительность, а удобное программное обеспечение позволяет легко создавать и изменять программы.

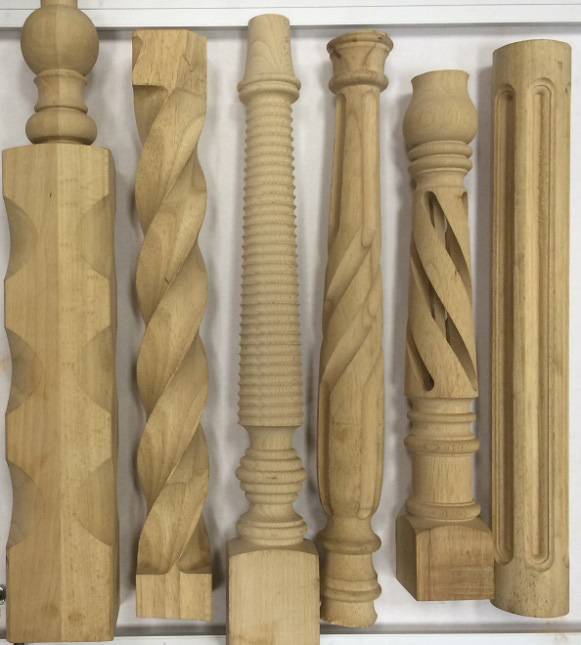

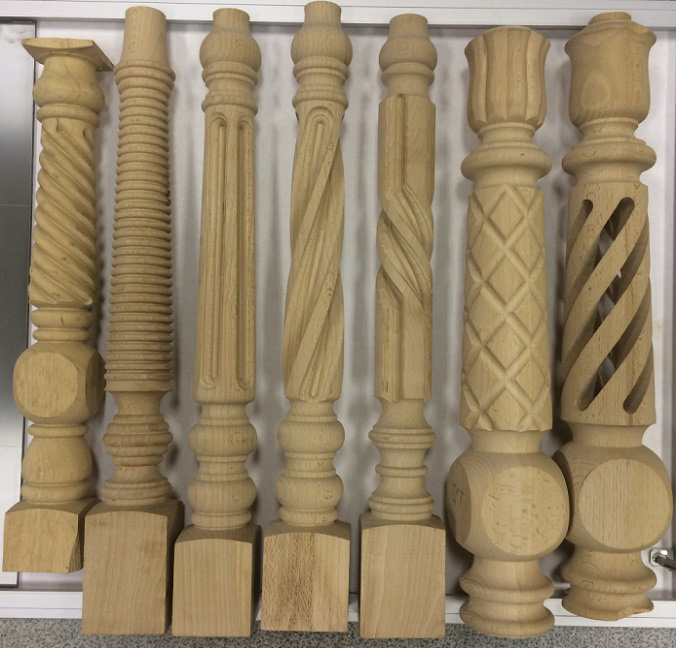

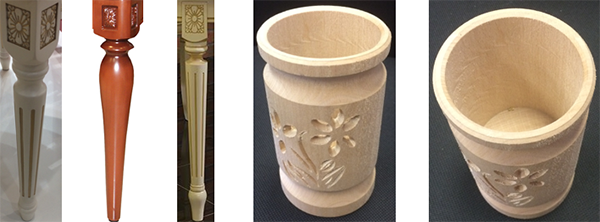

Получаемые изделия

Схемы обработки

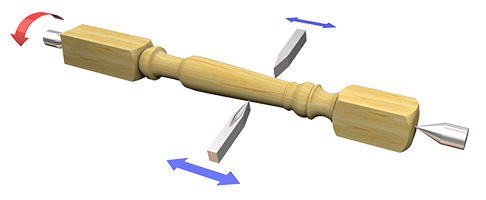

Точение резцами

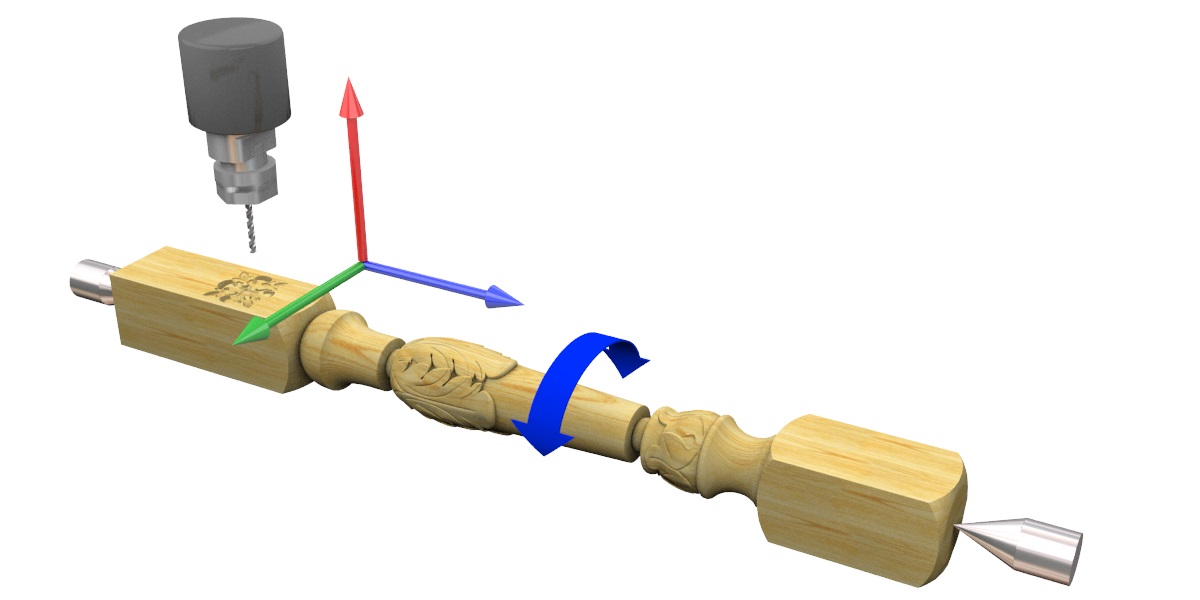

Фрезерование шпинделем

Конструктивные особенности

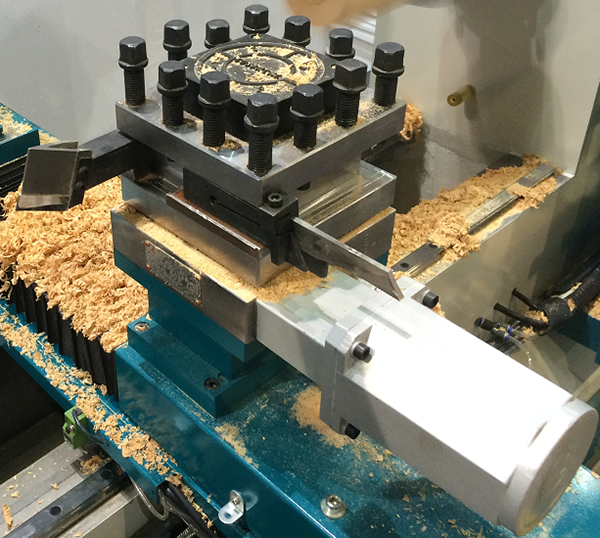

Поворотная голова на 4 позиции позволяет одновременно закрепить 4 резца под разные задачи и автоматически менять их в зависимости от типа обработки.
Могут быть установлены V и U образные резцы для точения наружной поверхности, расточные резцы для обработки внутренней поверхности, отрезные резцы для торцовки и создания плоскости перпендикулярной оси вращения.
При обработке V-образным резцом заготовка одновременно обрабатывается 2-мя резцами (закреплены друг напротив друга).

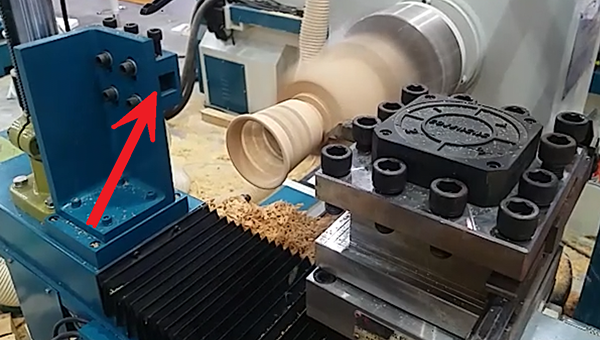

Токарная обработка осуществляется одновременно двумя управляемыми резцами. Один резец закреплен на поворотной голове, второй на отдельном держателе – показано красной стрелкой.
Перемещение каждого резца от отдельного двигателя.
Расположение резцов друг напротив друга взаимокомпенсирует нагрузку и снижает вибрации заготовки.

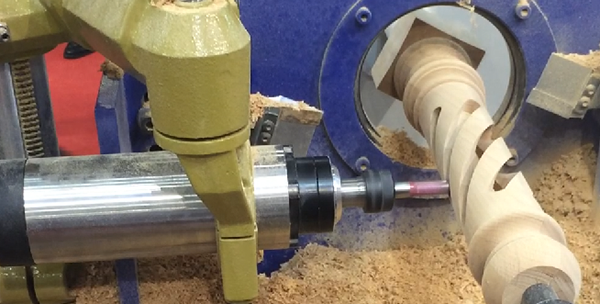

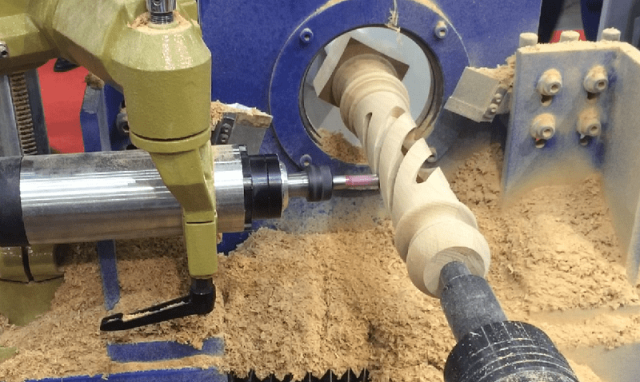

Для изготовления спиралей, пазов, проточек, канавок и т.п., а также для нанесения узоров, рисунков и надписей на круглые и плоские части заготовок.

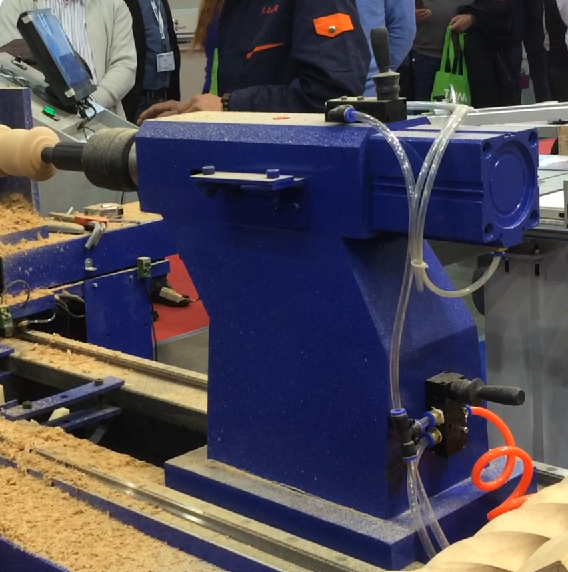

Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке.

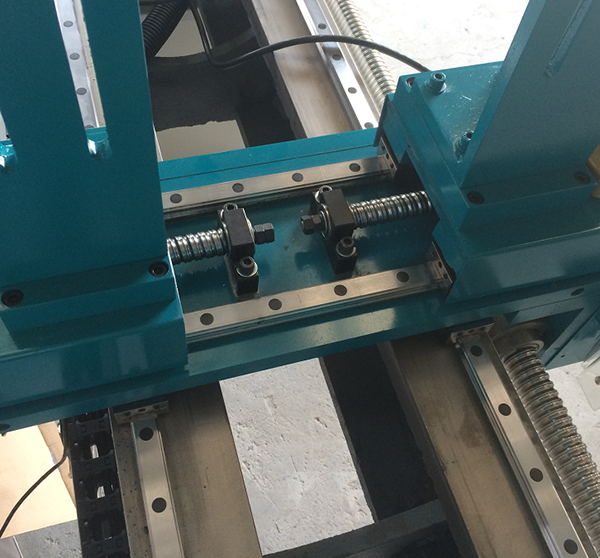

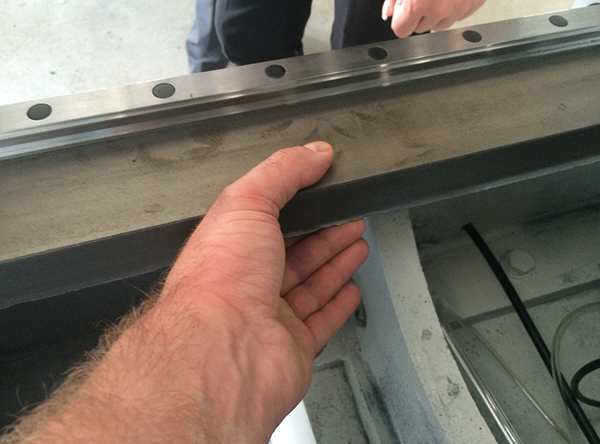

Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар.
Для исключения попадания пыли ШВП и направляющие закрыты пылезащитными кожухами.

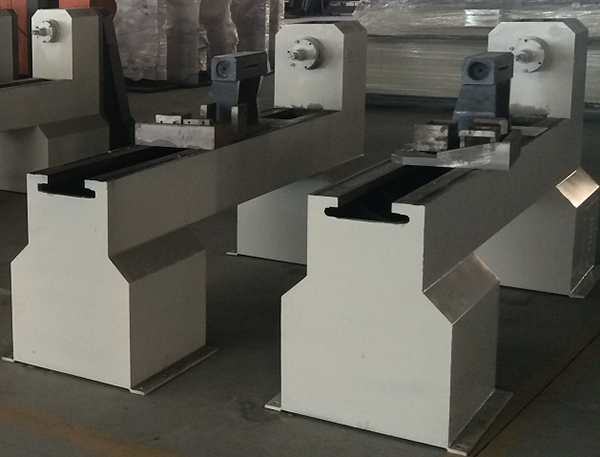

Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента.

Вес Beaver 15D4 PRO – 1500 кг.

Вес Beaver 25D4 PRO – 2000 кг.

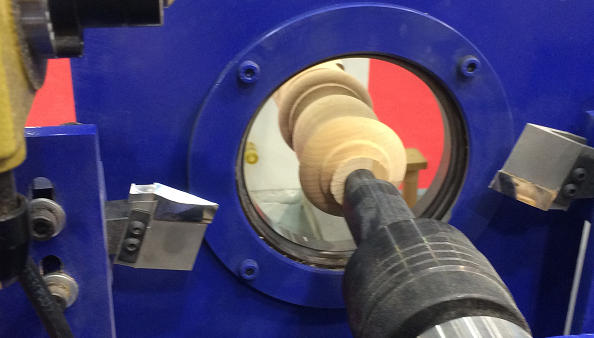

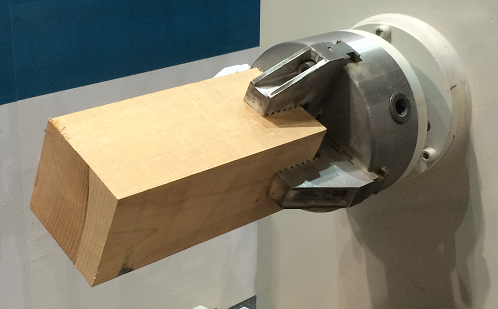

Поставляется в комплекте со станком для фиксации заготовки с одной стороны и обработки торца или внутренней поверхности с противоположной стороны.

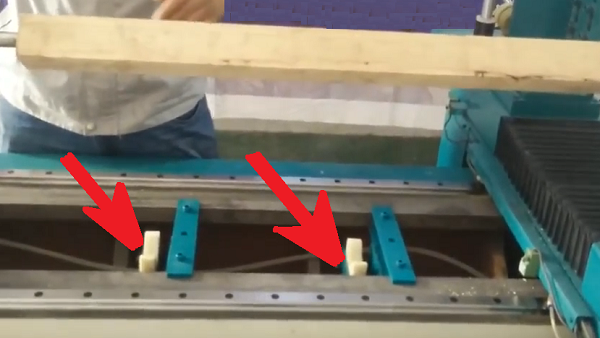

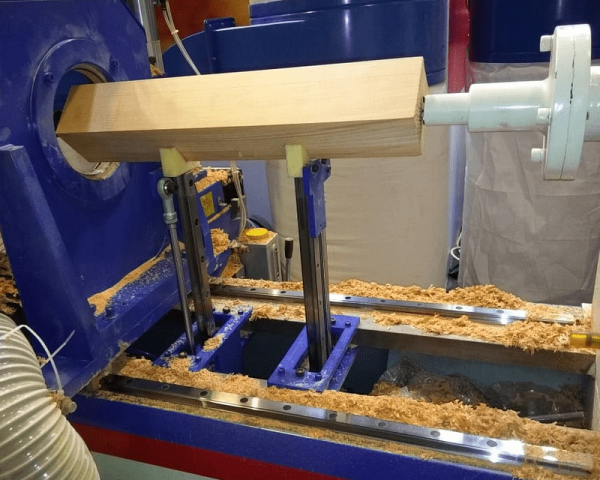

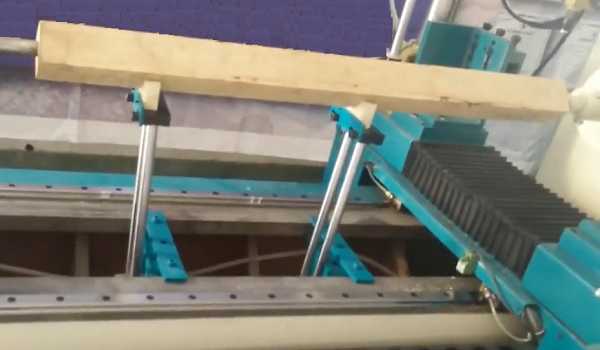

Для быстрого и удобного позиционирования заготовок станок оснащен «вилками», управляемыми пневматически.
Для базирования заготовки «вилки» автоматически поднимаются.
Перед началом обработки (после зажатия заготовки в центрах) «вилки» автоматически опускаются – показано красными стрелками.

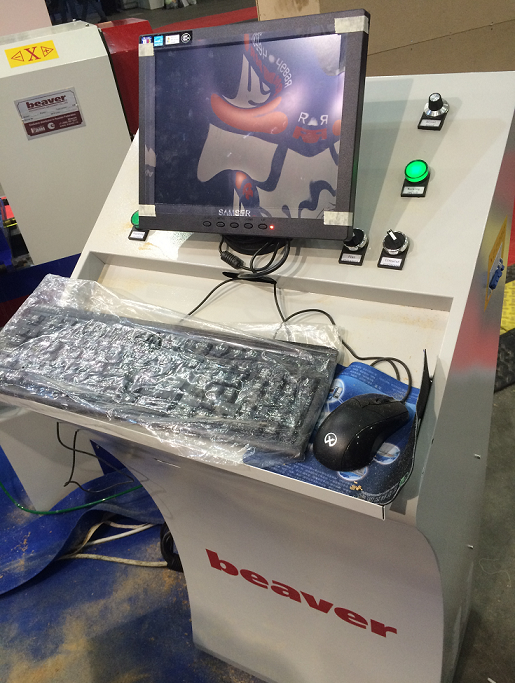

Станок укомплектован стойкой управления с компьютером и программным обеспечением.

Автоматическая обработка без шаблонов и ручного труда. Управление ЧПУ

Позволяет одновременно закрепить 4 резца для разных типов обработки:

V И U-ОБРАЗНЫЕ ПРОХОДНЫЕ РЕЗЦЫ ДЛЯ ОБРАБОТКИ НАРУЖНОЙ ПОВЕРХНОСТИ;
РАСТОЧНОЙ РЕЗЕЦ ДЛЯ ОБРАБОТКИ ТОРЦА ИЛИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ;
ОТРЕЗНОЙ РЕЗЕЦ ДЛЯ ТОРЦОВКИ ИЛИ ФОРМИРОВАНИЯ ПЛОСКОСТИ ПЕРПЕНДИКУЛЯРНО ОСИ ВРАЩЕНИЯ ЗАГОТОВКИ;
ФАСОННЫЕ И ДРУГИЕ ТИПЫ РЕЗЦОВ.

ТОЧЕНИЕ ОДНОВРЕМЕННО 2-МЯ РЕЗЦАМИ (УСТАНОВЛЕНЫ ДРУГ НАПРОТИВ ДРУГА) ИЛИ СПЕЦИАЛЬНАЯ ОБРАБОТКА РАСТОЧНЫМ И ОТРЕЗНЫМ РЕЗЦОМ;
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ ДЛЯ СПИРАЛЕЙ, ПРОТОЧЕК, КАНАВОК, УЗОРОВ, РИСУНКОВ В Т.Ч. НА ПЛОСКОСТИ.

Пневматический зажим заготовки в центрах – быстро и надежно

Поднимаются для базирования и опускаются во время обработки

Исключает возникновение вибраций даже при изготовлении массивных балясин

Перемещение рабочих органов по всем осям через высокоточные ШВП по линейным направляющим

В комплекте стойка управления с компьютером и удобным программным обеспечением

Модель

15D4 PRO

ДО 237250

Диаметр обработки, мм

400

Длина обработки, мм

1500

Максимальный диаметр изделия при работе с люнетом, мм

140

Возможность торцевого точения

есть

Способ загрузки заготовки

ручная

Перемещение суппорта с инструментом

автоматическое (ЧПУ)

Количество фрезерных шпинделей, шт.

Фрезерный шпиндель нов

нет

Мощность двигателя фрезерного шпинделя, кВт

2,2

Мощность двигателя фрезерного вала, кВт

нет

Шлифовальный узел

нет

Мощность двигателя шлифовального узла, кВт

нет

4-х кулачковый патрон

есть

Мощность двигателя вращения заготовки, кВт

Количество инструментов (резцы): основные + черновой на люнете, шт

5 + 1

Наличие шлифовального узла

нет

Поворотный шпиндель с возможностью фрезеровки под углом

нет

Узел дискового точения

нет

Наличие ЧПУ нов

есть

Автоматическая смена инструмента

да

Длина, мм

2800

Ширина, мм

1300

Высота, мм

1400

Вес, кг

1500
