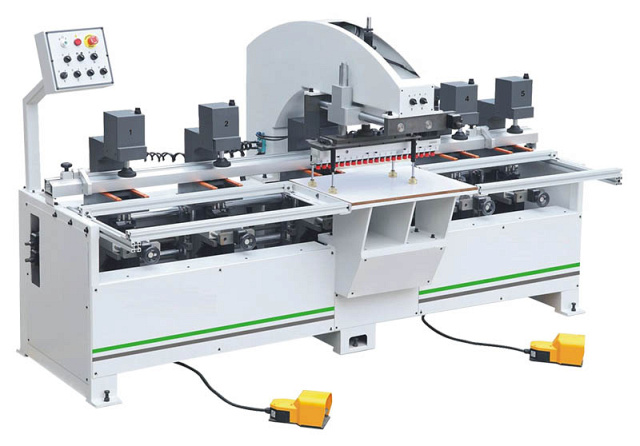

Станок сверлильно-присадочный для сверления отверстий под петли. Модель HD 5+1
-
Количество шпинделей: 21 шт
Мощность: 5,5 кВт
Вес: 950 кг
- Инструмент
- Компрессоры
Узнать цену
Вы выбрали: Станок сверлильно-присадочный для сверления отверстий под петли. Модель HD 5+1
Заказать лизинговый расчёт
Вы выбрали: Станок сверлильно-присадочный для сверления отверстий под петли. Модель HD 5+1
Подобрать аналог
Вы выбрали: Станок сверлильно-присадочный для сверления отверстий под петли. Модель HD 5+1
- Инструмент
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Станок предназначен для вертикального сверления гнезд под установку петель и отверстия под ручку за одну установку детали.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используются на мебельных предприятиях для присадки отверстий под фурнитуру на мебельные фасады и дверцы различного размера.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
ОБРАБАТЫВАЮЩИЕ ШПИНДЕЛИ (ОТВЕРСТИЯ ПОД ПЕТЛИ) На каждом из 5 сверлильных суппортах установлено 3 шпинделя: один под чашечное сверло для высверливания гнезд под петли, и два под глухие сверла для крепления петель. Стандартный диаметр чашечного сверла – 35 мм, глухого сверла – 2 - 3 мм. |
 |

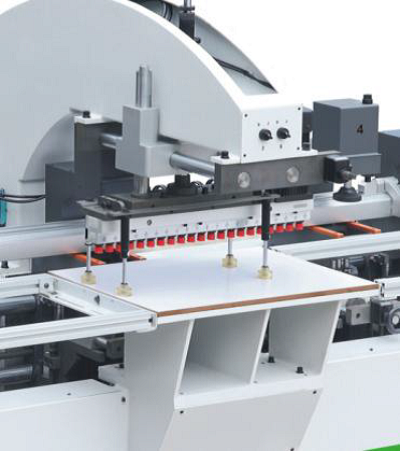

ОБРАБАТЫВАЮЩИЕ ШПИНДЕЛИ (ОТВЕРСТИЯ ПОД РУЧКИ) Сверлильно-присадочная суппорт для отверстий под ручки состоит из 21 шпинделя расстояние между шпинделями 32 мм. Четыре пневмоприжима надежно прижимает деталь к рабочему столу. |
 |

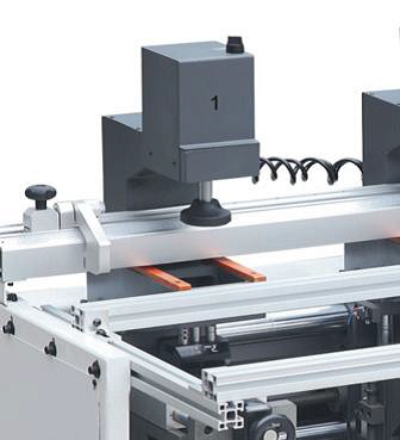

ПНЕВМОПРИЖИМЫ Модель оборудована пять сверлильными суппортами под петли. К каждому суппорту установлен отдельный пневмоприжим для надежной фиксации детали. |
 |
ПЕРЕМЕЩЕНИЕ СУППОРТОВ Перемещение суппортов в каждой рабочей зоне осуществляется вручную, по направляющим с помощью ходовых винтов. Таким образом задаётся расстояние между петлями на заготовке. Ходовые винты отличаются высокой износоустойчивостью и обеспечивают идеальную точность настройки расстояния между петлями. |
| Модель | HD 5+1 |
| Сверлильные головы | 5 + 1 (21) |
| Размеры стола, мм | 2720 х (380 - 670) |
| Максимальная глубина сверления, мм | 50 |
| Скорость вращения рабочих шпинделей, об/мин | 2800 |
| Мощность, кВт | 5,5 |
| Давление воздуха в системе, МПа | 6 - 8 |
| Вес, кг | 950 |
