Станок для заточки тяжелых строгальных головок по задней грани ASP-631F G LAKFAM

Станок для заточки тяжелых строгальных головок по задней грани ASP-631F G LAKFAM
  • Производитель: LAKFAM

    Страна: Польша

  • Макс. Ø насадных фрез: 250 мм

    Макс. Ø концевых фрез: не затачивает

    Макс. Ø сверл: не затачивает

    Мощность: 0,55 кВт

    Вес: 620 кг


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Станок для заточки тяжелых строгальных головок по задней грани ASP-631F G LAKFAM

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Станок для заточки тяжелых строгальных головок по задней грани ASP-631F G LAKFAM

Подобрать аналог

Вы выбрали: Станок для заточки тяжелых строгальных головок по задней грани ASP-631F G LAKFAM

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Максимальный наружный диаметр инструмента, мм 250
Максимальная длина инструмента, мм 400
Угол наклона шлифовального круга (от горизонтальной оси), ° ± 45°
Максимальный Ø шлифовального круга, мм 100 x 20
Частота вращения шлифовального круга, об/мин 4500
Максимальная скорость перемещения каретки, м/мин 4,5
Напряжение питающей сети, В 380
Мощность электродвигателя шлиф. круга, кВт 0,55
Габаритные размеры
Длина, мм 1500
Ширина, мм 1250
Высота, мм 1900
Вес, кг 620

НАЗНАЧЕНИЕ:

Автоматический станок с ЧПУ предназначен для заточки строгальных ножевых головок (барабанов) по задней грани, применяемых в деревообработке и обработке полимерных материалов и пластиков.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется, для деревообрабатывающих (мебельных и столярных комбинатов), использующих строгальные ножевые головки, в т. ч. и гидроголовки с плоскими сменными ножами, как из быстрорежущей стали так и с твердосплавной напайкой.

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.



СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ASP-631FG LAKFAM

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

ASP-631FG LAKFAM

АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ КАРЕТКИ (ЗАТОЧНОГО УЗЛА)

Осуществляется за счет электропривода:

  • Обеспечивается плавность перемещения заточного узла и процесса заточки;
  • Исключает влияние человеческого фактора.

Ход заточного узла задается с ПУ:

  • Это значительно экономит время заточки и увеличивает производительность станка.
ASP-631FG LAKFAM

ПАНЕЛЬ УПРАВЛЕНИЯ

Позволяет осуществлять все рабочие функции. Процесс заточки управляется при помощи микропроцессора.

С панели управления задается все параметры заточки.

  • количество зубьев инструмента (шаговый двигатель);
  • количество проходов (двойных циклов);
  • припуск на съем с изношенной грани инструмента (шаговый двигатель).

Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

ASP-631FG LAKFAM

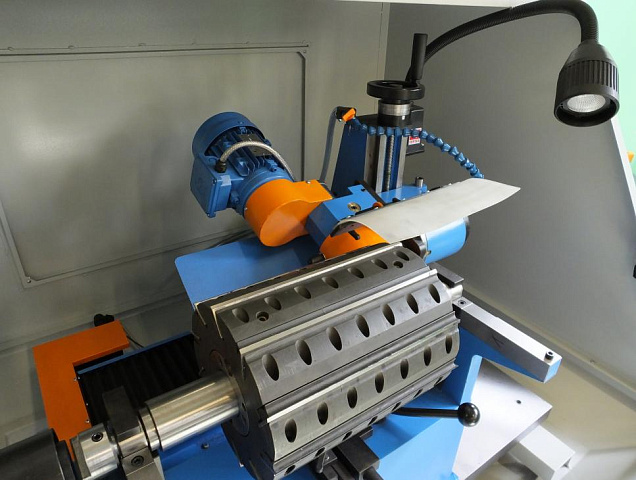

ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ СТРОГАЛЬНЫХ НОЖЕВЫХ ГОЛОВОК

Позволяет с высокой точностью устанавливать строгальные головки.

Точность заточки обеспечивается за счет регулируемого заднего поддерживающего центра (задней бабки).

Максимальная длина заточки 400 мм.

ASP-631FG LAKFAM

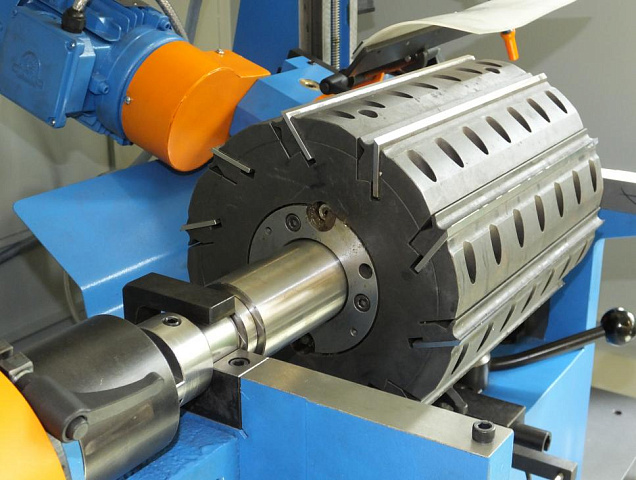

ОПРАВКИ

Диаметром 40 и 50 мм для установки строгальных ножевых головок поставляются вместе со станком (стандартная комплектация).

ASP-631FG LAKFAM

ASP-631FG LAKFAM

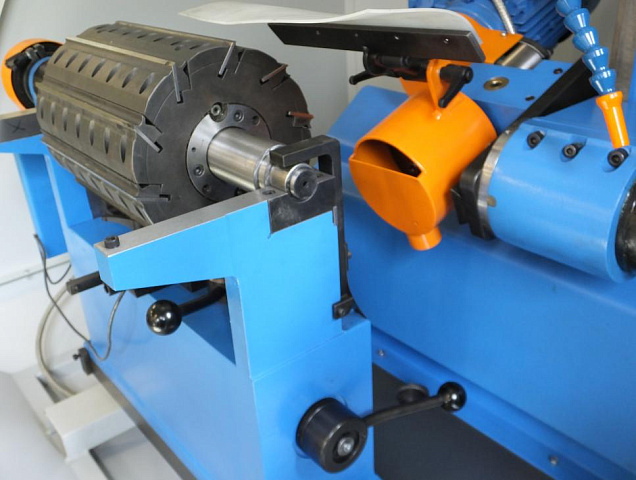

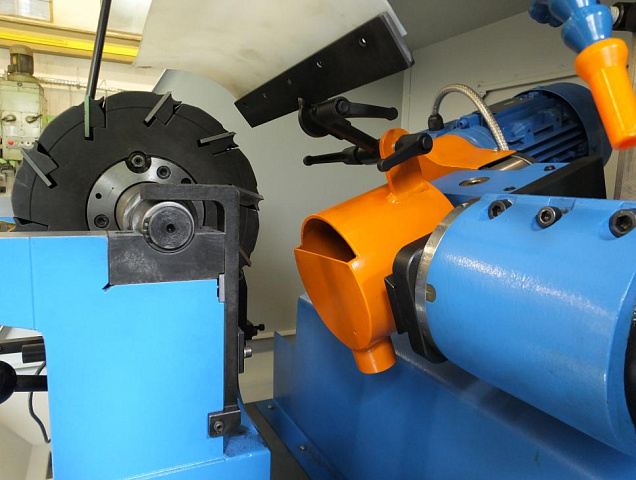

ПЛИТА ДЛЯ ПОЗИЦИОНИРОВАНИЯ ОПРАВКИ

Обладающая установленной строгальной ножевой головки, позволяет с высокой точностью затачивать ножи, не снимая со строгальной ножевой головки.

Точность заточки обеспечивается за счет U-образных упоров и фиксаторов оправки с затачиваемой строгальной ножевой головкой с 2-х сторон.

Максимальная длина заточки 400 мм.

ASP-631FG LAKFAM

ШАГОВЫЙ ДВИГАТЕЛЬ

Обеспечивает поворот делительной головки на заданный угол и высокоточными насеченными лимбами.

За счет этого достигается максимальная точность при повороте строгальной ножевой головки на зуб.

ASP-631FG LAKFAM

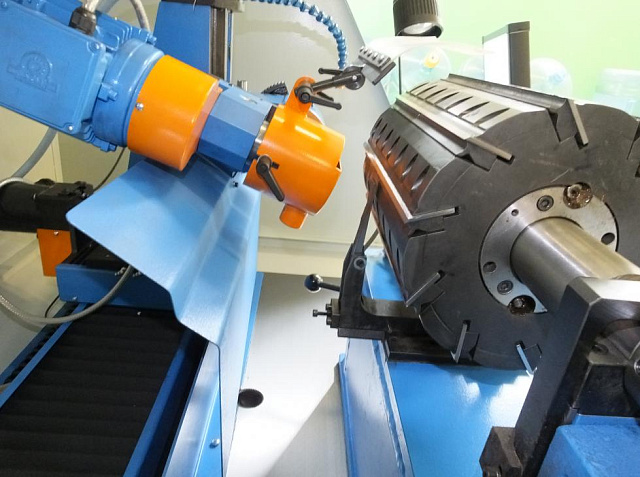

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА

Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

БАК ДЛЯ СОЖ

Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.

СИСТЕМА ФИЛЬТРАЦИИ СОЖ

Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки.

Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

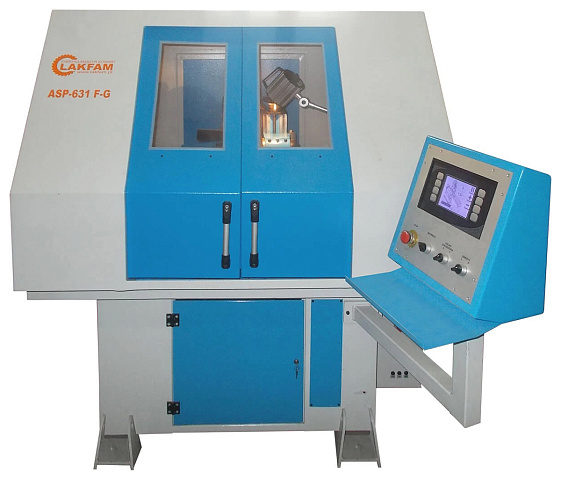

ЗАЩИТНАЯ ГЕРМЕТИЧНАЯ КАБИНА

Выполнена из металла и оргстекла и оснащена сдвижной дверью и внутренней системой освещения.

Защитная кабина обеспечивает:

  • безопасность оператора-заточника от вылета абразива и металла из зоны заточки и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);
  • чистоту и безопасность рабочего места оператора-заточника (предохраняет от разбрызгивания СОЖ);
  • полную автоматизацию работы.

ИНВЕРТОР

Частота вращения заточного круга регулируется при помощи инвертора.

Установленный инвертор позволяет изменять частоту и скорость вращения шлифовального круга, что позволяет подбирать режим заточки инструмента из различных материалов и с различной твердостью HRC.

ОПРАВКИ ДЛЯ УСТАНОВКИ СТРОГАЛЬНЫХ НОЖЕВЫХ ГОЛОВОК

Диаметр и длина оправки указывается при заказе.

АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ КРУГИ ДЛЯ ЗАТОЧКИ ИНСТРУМЕНТА

Алмазные круги применяются для заточки и доводки инструмента из твердого сплава.

Эльборовые (боразоновые) круги применяются для заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество и тип кругов указываются при заказе.

КОНЦЕНТРАТ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (СОЖ)

Поставляется в канистрах емкостью 20 л.

При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки.
