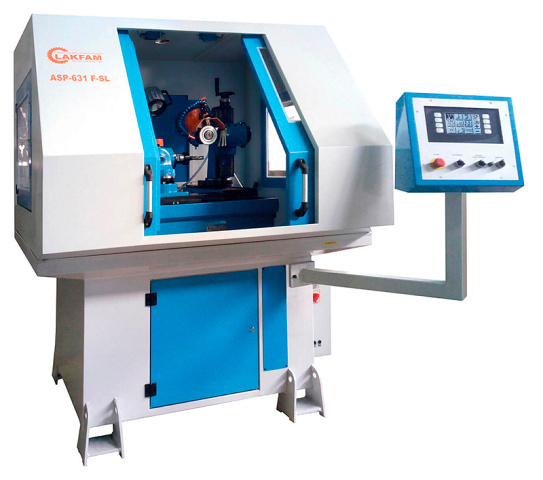

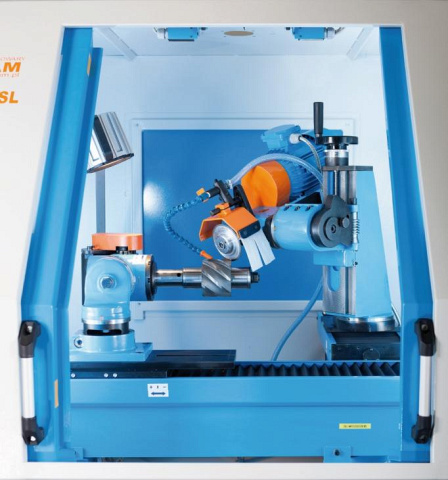

Автоматический универсальный заточной станок с ЧПУ LAKFAM ASP-631F SL

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ КАРЕТКИ (РАБОЧЕГО СТОЛА)

Осуществляется за счет электропривода:

• обеспечивается плавность перемещения заточного стола и процесса заточки;
• исключает влияние человеческого фактора;

Ход стола регулируется при помощи электромагнитных датчиков:

• это значительно экономит время заточки и увеличивает производительность станка.

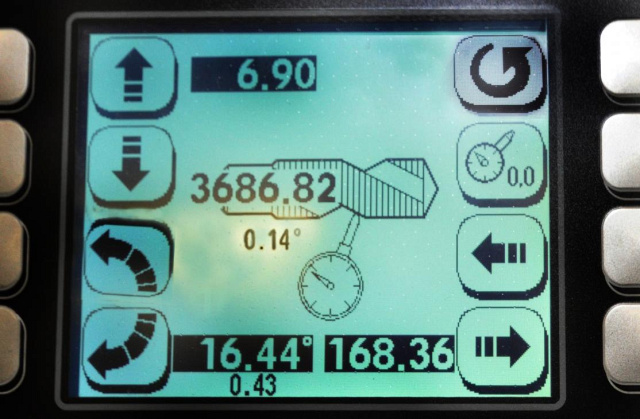

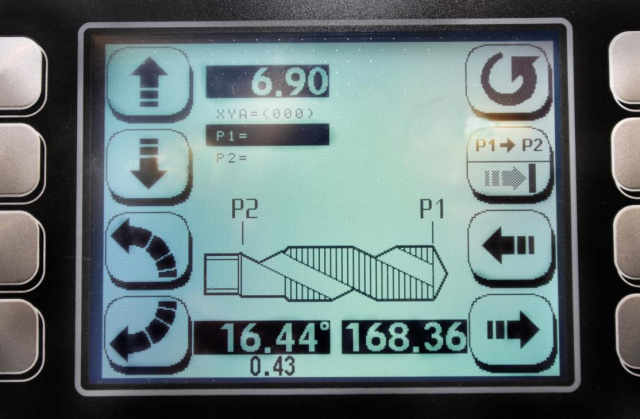

ПАНЕЛЬ УПРАВЛЕНИЯ

Позволяет осуществлять все рабочие функции.

Процесс заточки управляется при помощи микропроцессора

С панели управления задается все параметры заточки

• количество зубьев инструмента (шаговый двигатель);
• количество проходов (двойных циклов);
• припуск на съем с изношенной грани инструмента (шаговый двигатель).

Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

ДЕЛИТЕЛЬНАЯ ГОЛОВКА ТИП  МТ5

Позволяет устанавливать инструмент массой до 15 кг, без использования заднего поддерживающего центра (пиноли).

Максимальная длина заточки 150 мм (стандарт) / 350 мм (опция).

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА

Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Система подачи охлаждающей жидкости позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая тем самым время его заточки предотвращая попадание абразивной пыли в дыхательные органы оператора-заточника

БАК ДЛЯ СОЖ

Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.

СИСТЕМА ФИЛЬТРАЦИИ СОЖ

Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки.

Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости.

ЗАЩИТНАЯ ГЕРМЕТИЧНАЯ КАБИНА

Выполнена из металла и оргстекла и оснащена сдвижной дверью и внутренней системой освещения.

Защитная кабина обеспечивает:

• безопасность оператора-заточника от вылета абразива и металла из зоны заточки и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);
• чистоту и безопасность рабочего места оператора-заточника (предохраняет от разбрызгивания СОЖ);
• полную автоматизацию работы.

ИНВЕРТОР

Позволяет регулировать частота вращения.

Установленный инвертор позволяет изменять частоту и скорость вращения шлифовального круга, что позволяет подбирать режим заточки инструмента из различных материалов и с различной твердостью HRC.

ОПРАВКИ ДЛЯ НАСАДНОГО ИНСТРУМЕНТА

Оправки имеют коническую зажимную часть тип конуса MT5.

Диаметр и длина оправки указывается при заказе.

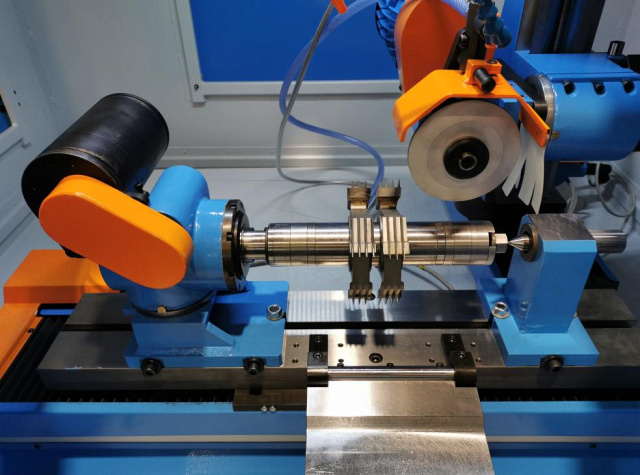

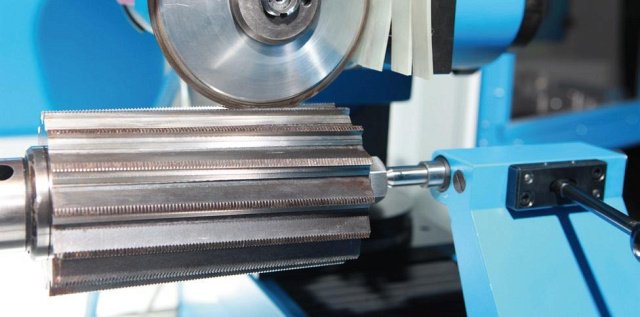

ЗАДНИЙ ПОДДЕРЖИВАЮЩИЙ ЦЕНТР (ПИНОЛЬ)

Позволяет затачивать инструмент весом более 15 кг.

Задний центр позволяет настраивать соосность затачиваемого инструмента относительно шлифовального круга и исключает преждевременный износ делительной головки с оправкой, что гарантирует максимальное качество заточки на протяжении длительного эксплуатационного периода времени.

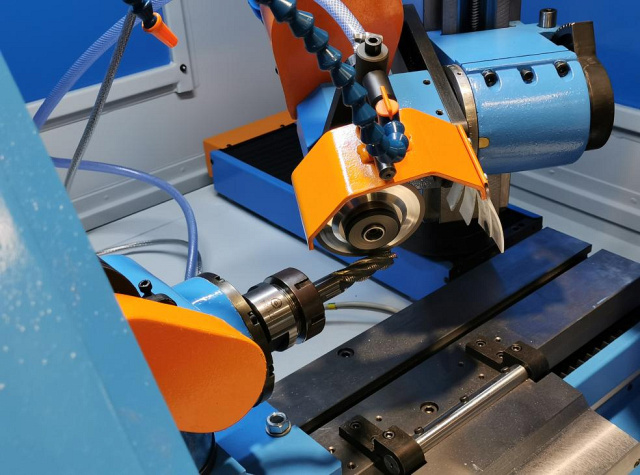

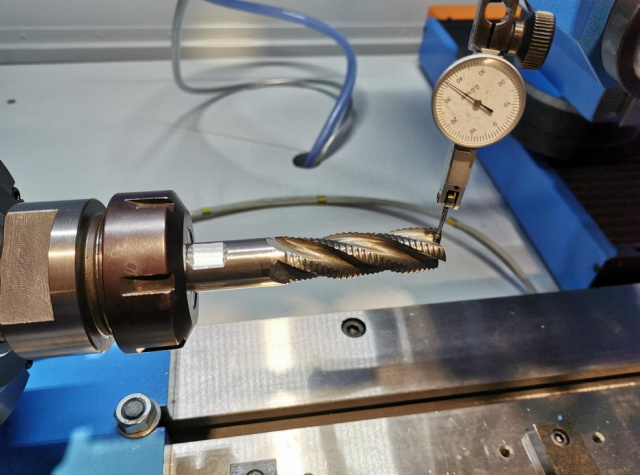

ЦАНГОВЫЙ ПАТРОН ДЛЯ ДЕЛИТЕЛЬНОЙ ГОЛОВКИ МТ4

Цанговый патрон (тип цанги ER40) – позволяет устанавливать концевой инструмент с цилиндрическими хвостовиками.

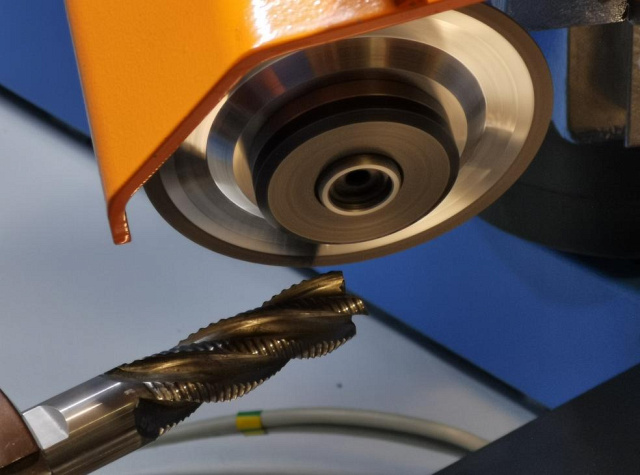

АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ КРУГИ ДЛЯ ЗАТОЧКИ ИНСТРУМЕНТА

Алмазные круги применяются для заточки и доводки инструмента из твердого сплава.

Эльборовые (боразоновые) круги применяются для заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество и тип кругов указываются при заказе.

КОНЦЕНТРАТ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (СОЖ)

Поставляется в канистрах емкостью 20 л.

При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки.
