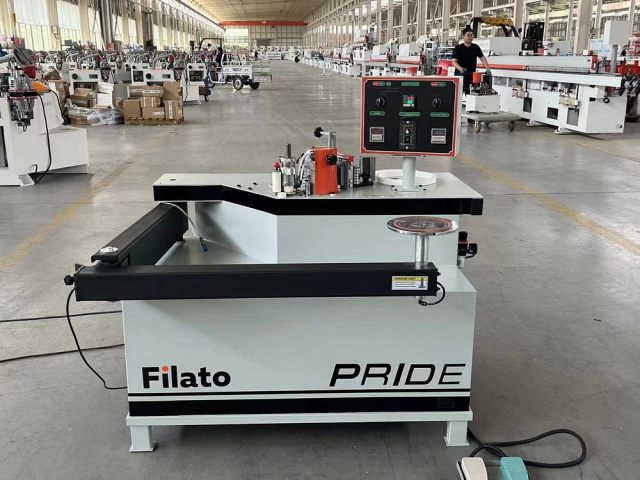

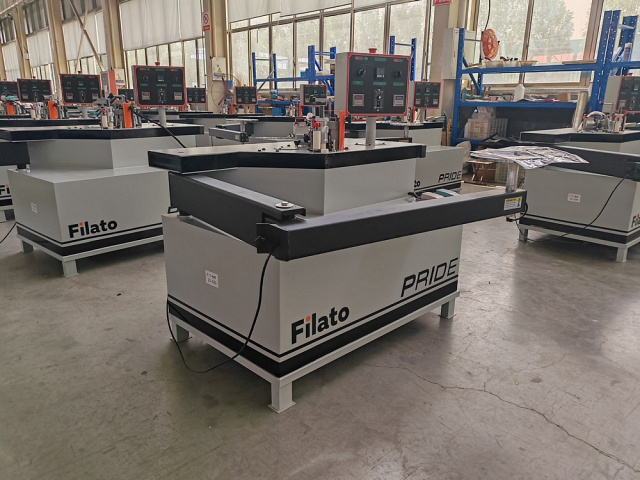

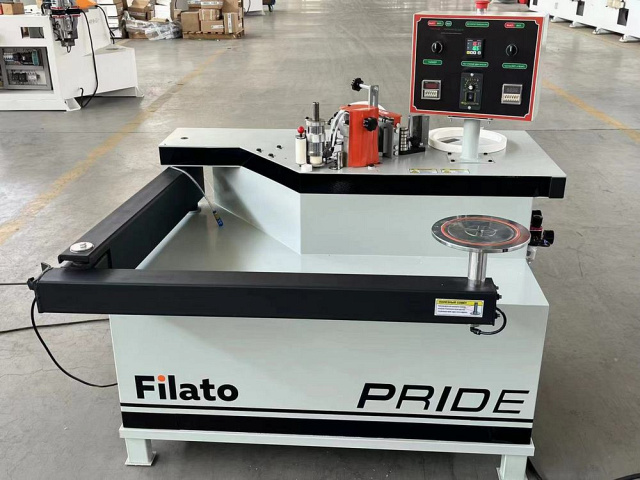

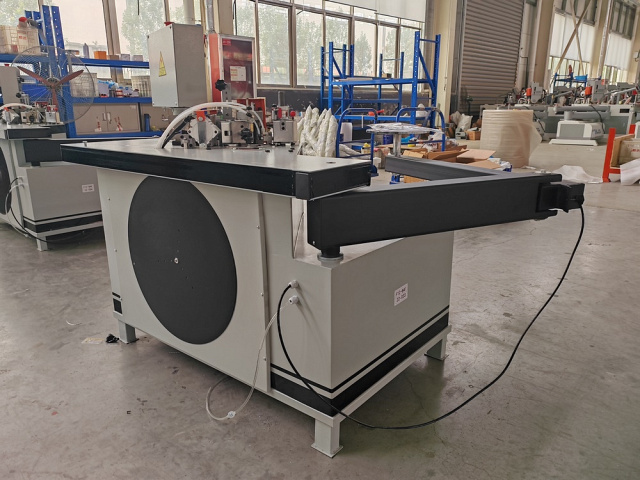

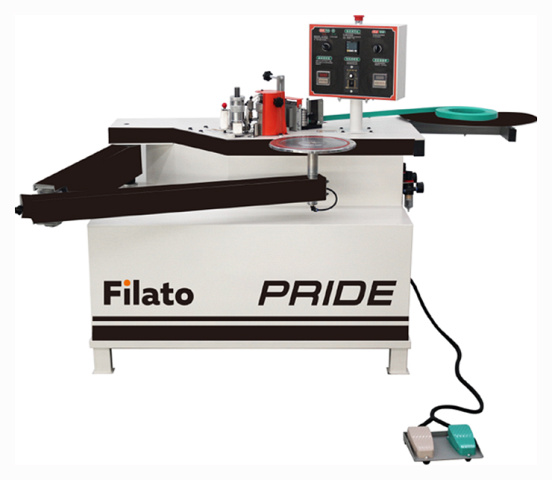

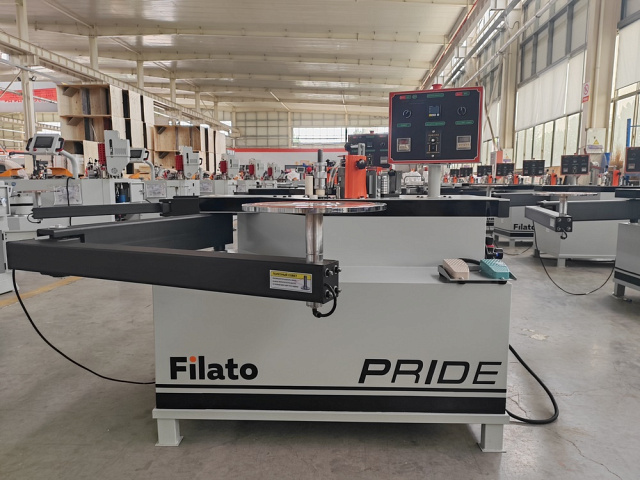

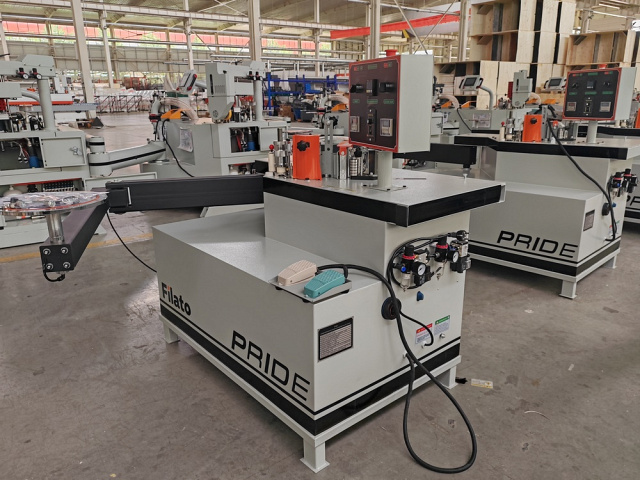

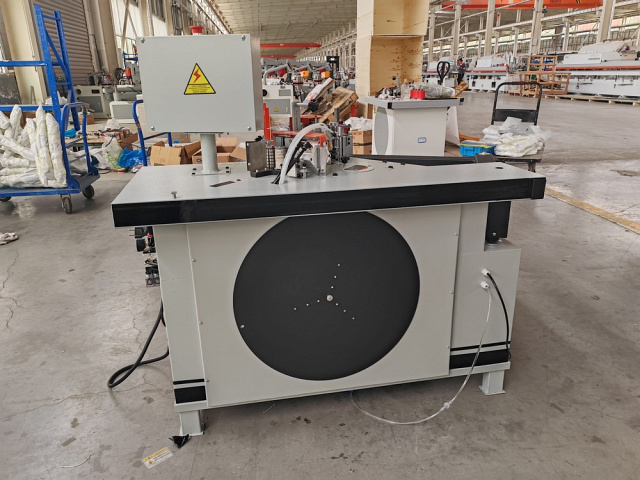

Кромкооблицовочный станок с ручной подачей Filato PRIDE

Кромкооблицовочный станок с ручной подачей Filato PRIDE
Кромкооблицовочный станок с ручной подачей Filato PRIDE
Кромкооблицовочный станок с ручной подачей Filato PRIDE
Кромкооблицовочный станок с ручной подачей Filato PRIDE
Кромкооблицовочный станок с ручной подачей Filato PRIDE
Кромкооблицовочный станок с ручной подачей Filato PRIDE
  • Производитель: Filato

    Страна: Китай

  • Толщина кромки: 0,3 - 3 мм

    Толщина панели: до 50 мм

    Скорость подачи: 0 - 14 м/мин

    Вес: 140 кг

  • 6 756 Br

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Кромкооблицовочный станок с ручной подачей Filato PRIDE

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Кромкооблицовочный станок с ручной подачей Filato PRIDE

Подобрать аналог

Вы выбрали: Кромкооблицовочный станок с ручной подачей Filato PRIDE

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Кромкооблицовочный станок Filato PRIDE, предназначен для облицовывания прямолинейных и криволинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм. Приклеивание ведется при ручной подаче заготовки.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству корпусной мебели, а именно: офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, мебельные фасады, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:

1. Подачи кромки 2. Клеенанесение 3. Пресс группа



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БАЗОВАЯ СТАНИНА

  • Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.
  • Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства.

ПРОФЕССИОНАЛЬНАЯ СБОРОЧНАЯ ЛИНИЯ

  • Сборочная линия, является окончательным и важным этапом для стабильной работы станка.
  • Опытные специалисты на профессиональных сборочных линии начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

КОНТРОЛЬ КАЧЕСТВА

  • Участок контроля качества.
  • Специально измерительное оборудование.
  • Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые завод производит, имеет высокий уровень качества.

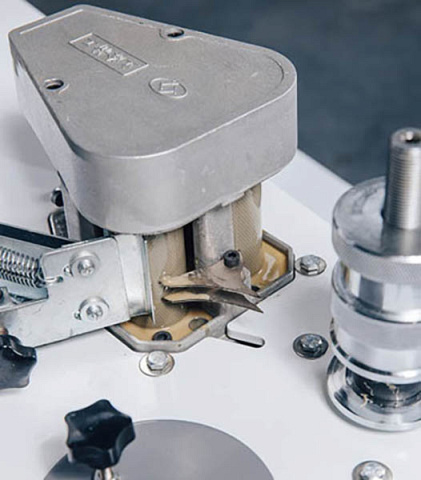

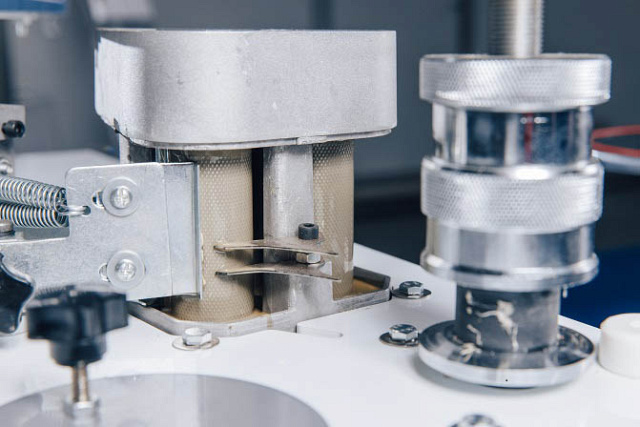

КЛЕЕВОЙ УЗЕЛ

  • Состоит из двух клеенаносящих вала, которые обеспечивают наилучшее приклеивание кромки.
    Один вал наносит клей на деталь, второй вал на кромку.
  • Клеевой бачок 2 л. имеет нижнее расположение относительно клеенаносящих валов. Позволяет излишкам клея стекать обратно в клеевой бачок.
    Исключено попадание клея на рабочий стол и агрегаты станка.
  • Время нагрева клея около 15 мин.
  • Регулировка количества клея на каждом валу осуществляется винтовой точной настройкой, что обеспечивает аккуратный клеевой шов.
    Не требуется регулировка на толщину материала.
  • На клеевом валу, который наносит клей на кромку установлена гребенка.
    Гребенка отжимает кромку от клеенаносящего вала, тем самым предотвращает налипание кромки на вал.
  • Верхняя защитная крышка клеенаносящих валов выполнена в литом корпусе.
  • Регулировка кромки по высоте с помощью отдельно установленного резьбового штифта и винтовой гайки.
    Позволяет кромке на выходе от клеенаносящих валов не уводить кромку и точно фиксировать на торце заготовки.

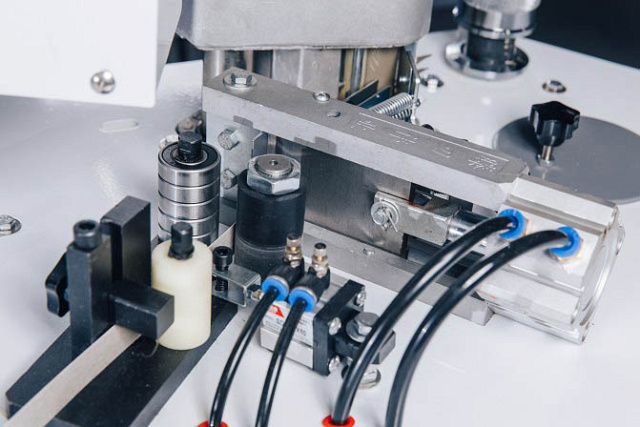

ГИЛЬОТИНА

  • Узел предварительной обрезки кромки из рулона служит для обрезки кромки заданной длинны как в ручном, так и в автоматическом режиме.
  • Существенно упрощает работу оператора на станке.
  • Достигается минимальный припуск с каждой стороны детали.
  • Управление гильотиной происходит автоматически с помощью выключателя (выносная педаль) или счетчика длины кромки для криволинейных деталей.

КЛЕЕВАЯ ВАННА

  • Традиционны способ добавления клея в клеевой бачек, расположен ниже относительно клеенаносящего вала.
  • Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
  • Бачок предназначен для горячего клей-расплава EVA с емкостью около 2 л.
  • Чувствительная регулировка подачи клея, толщиной до 0,5 мм для того, чтобы обеспечить рациональное использование клея.

ПРИВОД ПОДАЧИ

  • Цепной привод подачи в сочетании с металлическими звездочками - надежное решение в долговечности работы узла.
  • Работа привода обеспечена надежным двигателем переменного тока.
  • Нагревательные тэны легкодоступны для обслуживания.

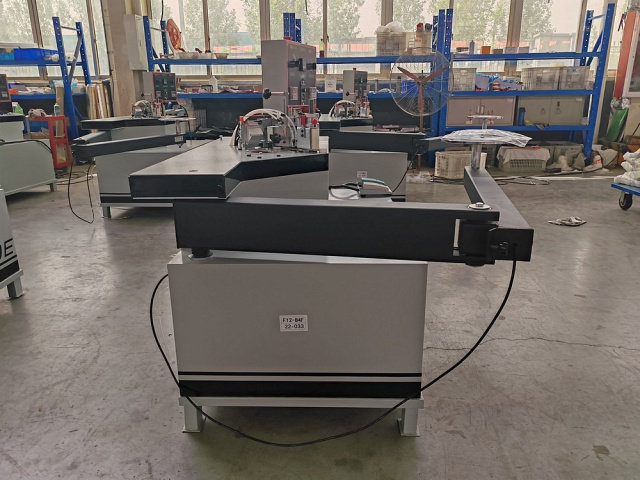

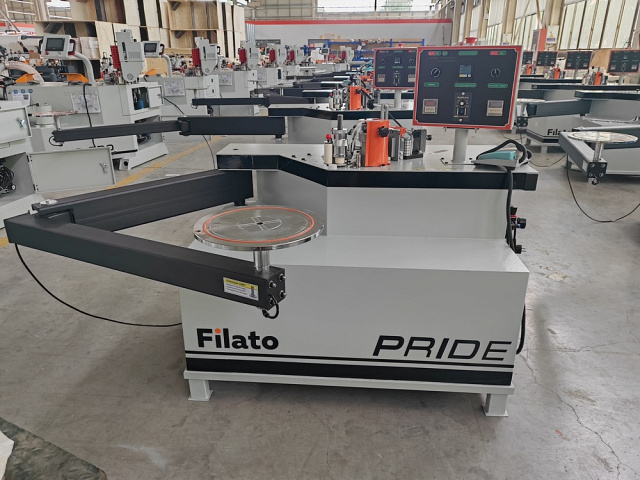

РАБОЧИЙ СТОЛ

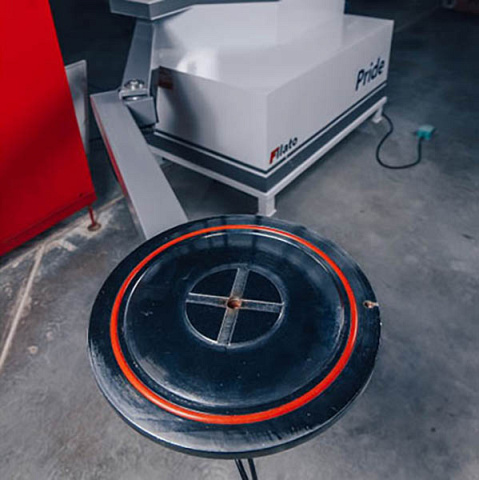

  • Круглый рабочий стол диаметром 300 мм закреплен на перемещающейся двухсегментной опоре.
  • Максимальное расстояние от клеенаносящего вала до цента стола 2440 мм.
    Это позволяет качественно обрабатывать большие заготовки одним оператором.
  • Заготовка фиксируется на рабочем столе с помощью вакуума.

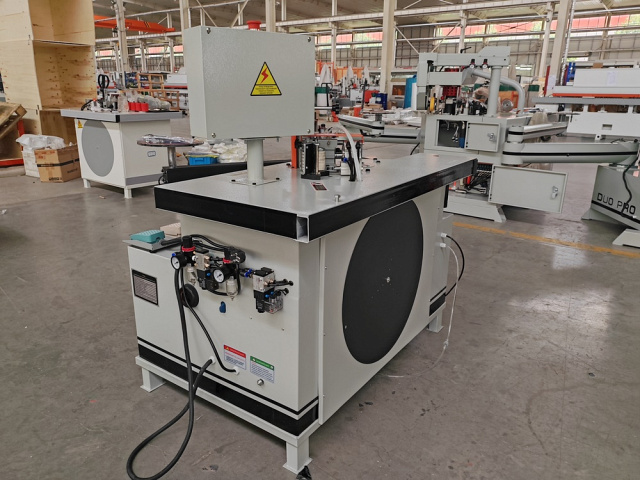

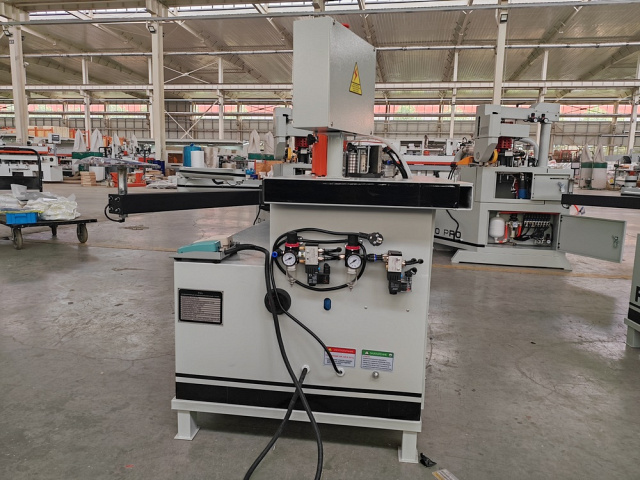

БЛОК ПОДГОТОВКИ ВОЗДУХА

  • Регулировка давления и точный контроль подачи воздуха.
  • Блок подготовки воздуха состоит из двух отдельных блоков:
    - Первый управляет обрезкой (гильотина);
    - Второй управляет вихревым обратным клапаном который создаёт вакуум на столе.

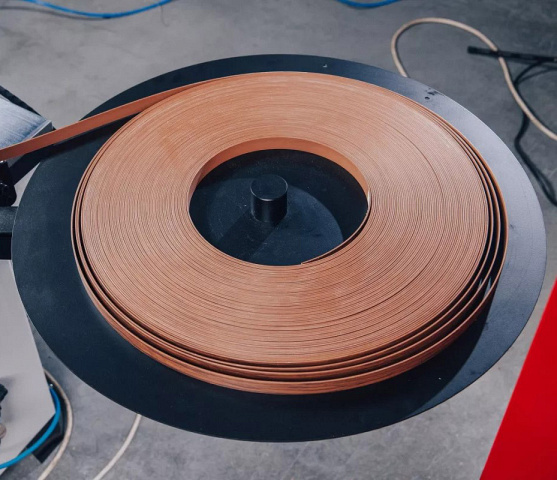

МАГАЗИН

  • Служит для горизонтального размещение кромочного материала в начале станка.
  • Расположен на одном уровне с рабочим столом. Диаметр магазина 580 мм.

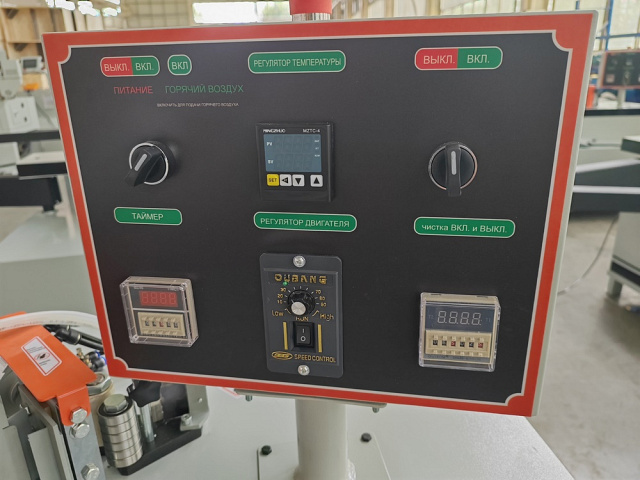

СИСТЕМА УПРАВЛЕНИЯ

  • Отдельно вынесен пульт управления.
  • Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
  • Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
  • 2 счетчика:
    - Первый установка длинны кромки;
    - Второй установка времени работы вакуума.
  • Плавная регулировка скорости.
  • Все надписи на кнопках управления русифицированы.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

КОМПРЕССОР TRIUMPH TH-C 5,5Z 100L

  • Давление, 10 бар.
  • Производительность, 0,573 м³/мин.
  • Мощность, 4 кВт.
  • Объем ресивера, 100 л.

КЛЕЙ FOLLMAN 1851

  • Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
  • Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
  • Средненаполненный.
  • Высокая начальная прочность.
  • Высокая адгезия.
  • Высокая термостойкость.
  • Тонкий клеевой шов.
  • Упаковка - 25 кг.
Модель PRIDE
Размеры детали кромки Толщина кромочного материала, мм 0,3 - 3
Толщина детали, мин/макс, мм 8 - 50
Габариты детали, длина/ширина, мин, мм 120 х 80
Габариты детали с вакуумной присоской, длина/ширина, мин/макс, мм 2400 х 2400
Подача Скорость подачи, плавная, м/мин 0 - 14
Мощность двигателя подачи, кВт 0,2
Обороты двигателя/частота, об/мин/Гц 1400 / 50
Мощность Общая мощность станка, кВт 1,4 / 220
Пневматика Требуемое давление, бар 6,0
Расход воздуха, л/мин 50
Габаритные размеры Длина, мм 1730
Ширина, мм 890
Высота, мм 980
Вес, кг 140
