Производитель: Ilmetech
Страна:
Италия
Макс. длина ножей: 280 мм
Мощность: 2,2 кВт
Вес: 170 кг
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
Максимальная длина обработки, мм |
280 |
Максимальная ширина обработки, мм |
100 |
Вертикальный ход шлифовального круга, мм |
30 |
Минимальный съем материала ножа за один проход, мм |
0,005 |
Максимальный съем материала ножа за один проход, мм |
0,05 |
Ø шлифовального круга, мм |
125 - 150 |
Скорость резания заточного круга, м/сек |
18,4 |
Мощность электродвигателя шлифовального круга, кВт |
2,2 |
Мощность привода насосной станции, кВт |
0,48 |
Габаритные размеры: | |
Длина, мм |
900 |
Ширина, мм |
800 |
Высота, мм |
1200 |
Вес, кг |
170 |
НАЗНАЧЕНИЕ:

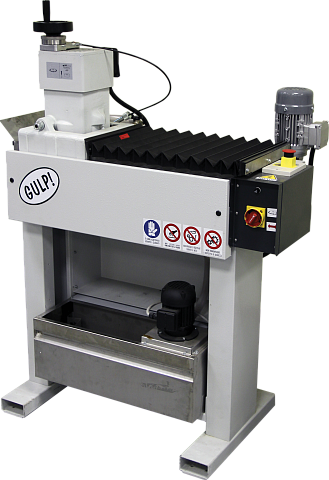

Станок предназначен для заточки профильных и плоских ножей из твердого сплава HM (твердосплавных пластин) по плоскости.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для производств, которые используют ножи длиной от 10 до 280 мм:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |
НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Ванна станка выполнена из нержавеющей стали. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты. |
![]() |
СПЕЦИАЛЬНАЯ МАГНИТНАЯ ПЛИТА Специальная магнитная плита выполнена из высококачественной стали и оснащена ниодимовыми цилиндрами, что позволяет фиксировать профильные и плоские ножи из твердого сплава (HM). Съемные латунные планки, установленные на магнитной плите, позволяют с высокой точностью выставлять все затачиваемые ножи в одну линию. |
![]() |
КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и цепной передачи. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. |
![]() |
МЕХАНИЗМ РЕГУЛИРОВКИ ВЕЛИЧИНЫ ОПУСКАНИЯ ЗАТОЧНОГО КРУГА Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла. Минимальная величина съема:
|
![]() |
СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга), благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
![]() |
ЗАМЕНА ЗАТОЧНОГО КРУГА Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма. Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут. |
![]() |
БАК ДЛЯ СОЖ Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
![]() |
СПЕЦИАЛЬНАЯ МЕХАНИЧЕСКАЯ ПЛИТА Специальная механическая плита за счет своей конструкции позволяет фиксировать плоские строгальные ножи и затачивать их пакетом (по 4 шт.). Плита на станке устанавливается вместо магнитной плиты. |
![]() |
ПЛИТА ДЛЯ НОЖЕЙ ТИПА TERSA, CENTROLOCK, VARIPLAN И Т. Д. Плита для ножей типа TERSA, CENTROLOCK, VARIPLAN и т.д. За счет своей конструкции позволяет фиксировать данные ножи и затачивать их по задней грани. Благодаря чему станок позволяет затачивать практически любые виды ножей. Плита на станке устанавливается вместо магнитной плиты и может быть как односторонней, так и 2-х сторонней, либо для заточки сразу 4-х ножей одного вида, либо 2 вида по 4 ножа или 4 вида по 2 ножа (указывается при заказе). |
