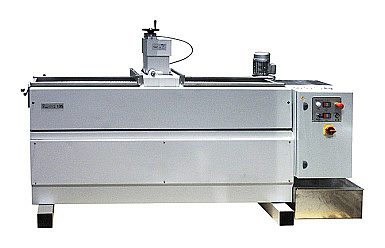

Станки для заточки ножей мод. i12PA 135, i12PA 215 Ilmetech

Станки для заточки ножей мод. i12PA 135, i12PA 215 Ilmetech
  • Производитель: Ilmetech

    Страна: Италия

  • Макс. длина ножей: 1350; 2150 мм

    Мощность: 2,2 кВт

    Вес: 233; 300 кг


Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Станки для заточки ножей мод. i12PA 135, i12PA 215 Ilmetech

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Станки для заточки ножей мод. i12PA 135, i12PA 215 Ilmetech

Подобрать аналог

Вы выбрали: Станки для заточки ножей мод. i12PA 135, i12PA 215 Ilmetech

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель i12 PA135 i12 PA215
Длина строгальных ножей, мм 60 - 1350 60 - 2150
Ширина строгальных ножей, мм 15 - 155 15 - 155
Толщина строгальных ножей, мм 3 - 35 3 - 35
Угол заточки ножей (одновременно 4-е ножа), ° 40° 40°
Количество затачиваемых ножей, шт 1 - 4 1 - 4
Угол поворота шлифовального узла, ° 0° - 90°
0° - 90°
Размеры шлифовального круга, мм 150 х 16 150 х 16
Частота вращения шлифовального круга, об/мин 1400 1400
Мощность, кВт 2,2 2,2
Габаритные размеры:
Длина, мм 2200 3000
Ширина, мм 600 600
Высота, мм 1400 1400
Вес, кг 455 625

НАЗНАЧЕНИЕ:

Станки предназначены для заточки лущильных, дробильных, рубильных, гильотинных и строгальных ножей по задней грани.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 60 до 2150 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.

  • деревообработка (столярные, домостроительные, лесопильные и мебельные производства);
  • изготовление шпона, МДФ, ДСП и ОСБ плит;
  • брикетирование древесной стружки изготовление пеллет;
  • изготовление бумаги (бумажно-целлюлозная промышленность);
  • утилизация древесных и прочих отходов (пластмассы, стекла и т.д.);
  • форматная резка бумаги (типографии и рекламные агентства и т.п.);

Также станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента. Жесткая литая станина позволит добиться высокой точности заточки ножа.


СХЕМЫ ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки дисковых пил мод. AL-805 UT.MA

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Ванна станка выполнена из нержавеющей стали.

Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты.

Станки для заточки ножей мод. i12 PA065,PA105,PA135,PA215 Ilmetech

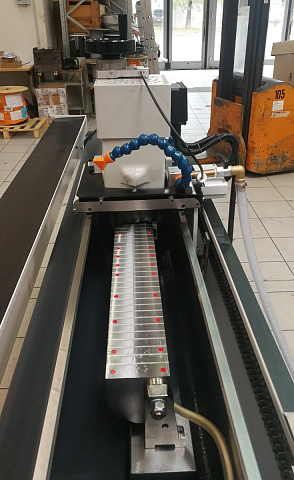

Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей.

Плита является 2-х сторонней:

  • с одной стороны плита механическая - для заточки строгальных ножей пакетом (по 4 шт.);
  • с другой стороны плита электромагнитная для заточки промышленных ножей и плоскошлифовальных работ.

Установочные упоры имеют регулировку по вылету ножа в зависимости от его ширины. Конструкция плиты предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты.

Станки для заточки ножей мод. i12 PA065,PA105,PA135,PA215 Ilmetech

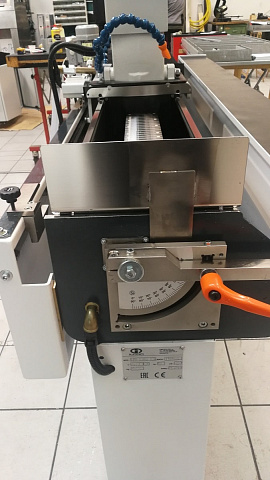

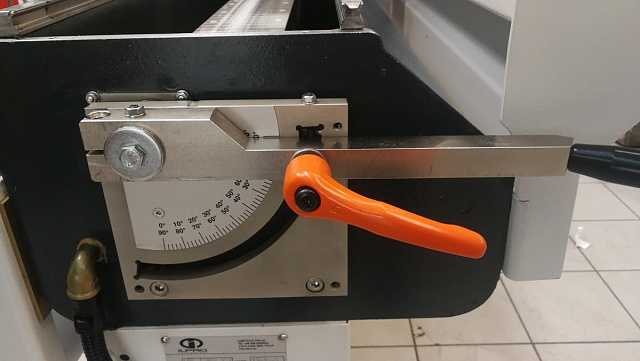

Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 0 – 90°.

Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

Станки для заточки ножей мод. i12 PA065,PA105,PA135,PA215 Ilmetech

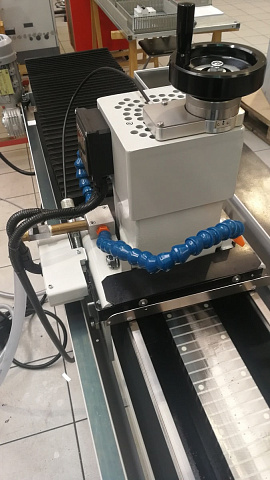

Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и плоскоременной передачи.

Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора.

Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка.

Станки для заточки ножей мод. i12 PA065,PA105,PA135,PA215 Ilmetech

Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла.

Минимальная величина съема:

  • 0,005 мм – при механической регулировке – стандарт;
  • 0,0025 мм – при помощи шагового двигателя – опция.
Станки для заточки ножей мод. i12 PA065,PA105,PA135,PA215 Ilmetech

Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Станки для заточки ножей мод. i12 PA065,PA105,PA135,PA215 Ilmetech

Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма.

Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут.

Станки для заточки ножей мод. i12 PA065,PA105,PA135,PA215 Ilmetech

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Станки для заточки ножей мод. i12 PA065,PA105,PA135,PA215 Ilmetech

Специальная механическая плита за счет своей конструкции позволяет фиксировать плоские строгальные ножи и затачивать их пакетом (по 4 шт.).

Плита на станке устанавливается вместо магнитной плиты.

Станки для заточки ножей мод. i12 PA065,PA105,PA135,PA215 Ilmetech

Плита для ножей типа TERSA, CENTROLOCK, VARIPLAN и т.д.

За счет своей конструкции позволяет фиксировать данные ножи и затачивать их по задней грани. Благодаря чему станок позволяет затачивать практически любые виды ножей.

Плита на станке устанавливается вместо магнитной плиты и может быть как односторонней, так и 2-х сторонней, либо для заточки сразу 4-х ножей одного вида, либо 2 вида по 4 ножа или 4 вида по 2 ножа (указывается при заказе).
