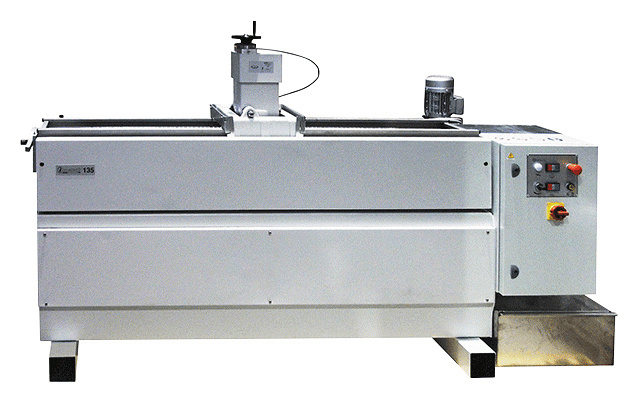

Станки для заточки ножей i12PA 065, i12PA 105 Ilmetech

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Ванна станка выполнена из нержавеющей стали.

Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты.

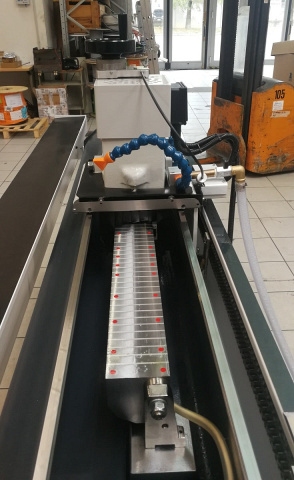

Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей.

Плита является 2-х сторонней:

• с одной стороны плита механическая - для заточки строгальных ножей пакетом (по 4 шт.);
• с другой стороны плита электромагнитная для заточки промышленных ножей и плоскошлифовальных работ.

Установочные упоры имеют регулировку по вылету ножа в зависимости от его ширины. Конструкция плиты предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты.

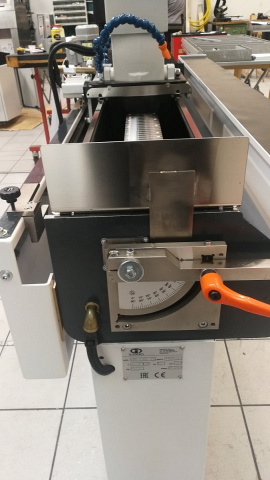

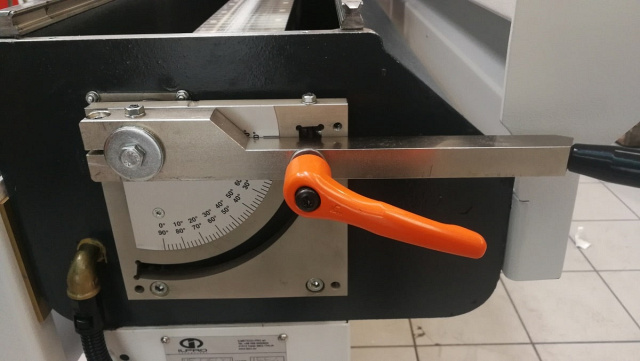

Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне
0 – 90°.

Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

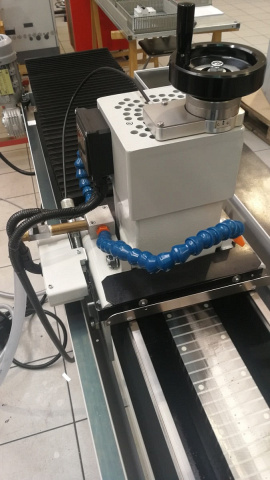

Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и плоскоременной передачи.

Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора.

Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка.

Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла.

Минимальная величина съема:

• 0,005 мм – при механической регулировке – стандарт;
• 0,0025 мм – при помощи шагового двигателя – опция.

Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма.

Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут.

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.

Специальная механическая плита за счет своей конструкции позволяет фиксировать плоские строгальные ножи и затачивать их пакетом (по 4 шт.).

Плита на станке устанавливается вместо магнитной плиты.

Плита для ножей типа TERSA, CENTROLOCK, VARIPLAN и т.д.

За счет своей конструкции позволяет фиксировать данные ножи и затачивать их по задней грани. Благодаря чему станок позволяет затачивать практически любые виды ножей.

Плита на станке устанавливается вместо магнитной плиты и может быть как односторонней, так и 2-х сторонней, либо для заточки сразу 4-х ножей одного вида, либо 2 вида по 4 ножа или 4 вида по 2 ножа (указывается при заказе).
