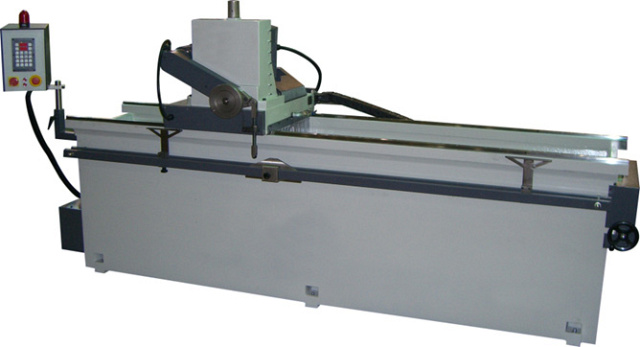

Станки для заточки промышленных ножей ABM OP 850, OP 1050, OP 1500

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

ЭЛЕКТРОМАГНИТНАЯ ПЛИТА

Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей.

ОБЛЕГЧЕННАЯ РЕГУЛИРОВКА УГЛА ЗАТОЧКИ

Облегченная регулировка угла заточки позволяет с высокой точностью и минимальными затратами времени устанавливать угол затачиваемых ножей (регулируется в диапазоне 0° – 90°).

Значение угла устанавливается по градуированной шкале – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ

Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и передачи шестерня-зубчатая рейка.

За счет линейных направляющих и 2-х пар линейных подшипников, по которым перемещается каретка обеспечивается плавность перемещения заточного узла.

Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка.

ПАНЕЛЬ УПРАВЛЕНИЯ

Все рабочие функции осуществляются при помощи панели управления. процесс заточки управляет при помощи контроллера.

С панели управления задается число проходов (двойных циклов). Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

8 скоростей хода заточного узла (каретки) в диапазоне 0-11 м/мин.

АВТОМАТИЧЕСКАЯ НАСТРОЙКА СЪЕМА

Станок оснащен автоматической системой опускания заточного круга – автоматический съем (при помощи механического устройства).

Принцип работы данной системы заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла (двойного хода каретки). Автоматический съем при помощи шагового двигателя – опция (указывается при заказе станка).

Мин. величина съема:

• 0,04 мм – при механической регулировке – стандарт
• 0,01 мм – при помощи шагового двигателя – опция

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса).

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

ШЛИФОВАЛЬНЫЙ КРУГ ДЛЯ ЗАТОЧКИ НОЖЕЙ

Применяемый шлифовальный круг представляет собой чашечный абразивный круг диаметром до 200 мм.

БАК ДЛЯ СОЖ

Бак для сож выполнен из износостойкой стали.

Это с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака:

• 40 л – стандарт
• 150 л – опция

МАГНИТНАЯ ПЛИТА ДЛЯ ЗАТОЧКИ НОЖЕЙ ИЗ ТВЕРДОГО СПЛАВА (HM)

Магнитная плита позволяет фиксировать профильные и плоские ножи из твердого сплава (HM). Ножи фиксируются за счет специальной конструкции плиты. Плита на станке фиксируется при помощи механического крепления, а также может фиксироваться на стандартную магнитную плиту.
