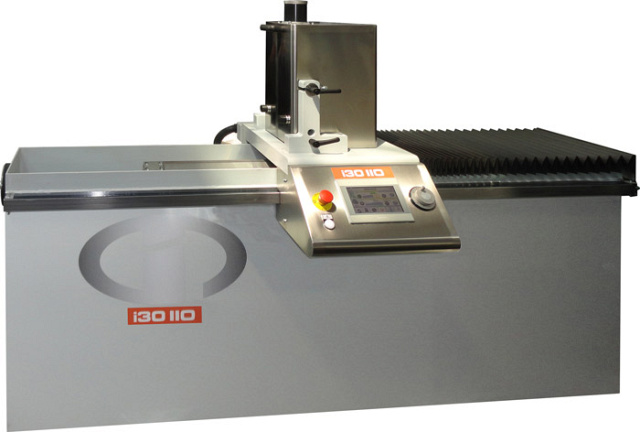

Станки для заточки промышленных ножей Ilmetech i 30 110, 220, 300

Производитель: Ilmetech

Страна: Италия
Макс. длина ножей: 1100 - 3000 мм

Мощность: 3,4 кВт

Вес: 1200 - 2400 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Станки для заточки промышленных ножей Ilmetech i 30 110, 220, 300

Заказать лизинговый расчёт

Вы выбрали: Станки для заточки промышленных ножей Ilmetech i 30 110, 220, 300

Подобрать аналог

Вы выбрали: Станки для заточки промышленных ножей Ilmetech i 30 110, 220, 300

Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ХАРАКТЕРИСТИКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ОТЗЫВЫ

Модель	i 30 110	i 30 220	i 30 250	i 30 300
Макс. длина ножей, мм	1100	2200	2500	3000
Макс. ширина ножей, мм	280	280	280	280
Мин. съем материала ножа за один проход, мм	0,0025 (2,5 микрон)	0,0025 (2,5 микрон)	0,0025 (2,5 микрон)	0,0025 (2,5 микрон)
Макс. съем материала ножа за один проход, мм	0,5	0,5	0,5	0,5
Угол заточки ножей, °	0° – 90°	0° – 90°	0 – 90°	0 – 90°
Размеры шлифовального круга, мм	178 (200) х 80	178 (200) х 80	178 (200) х 80	178 (200) х 80
Скорость перемещения заточного узла, м/мин	0,5 – 20	0,5 – 20	0,5 – 20	0,5 – 20
Мощность эл. двигателя шлифовального круга, кВт	3,4 (5,5; 7,2)	3,4 (5,5; 7,2)	3,4 (5,5; 7,2)	3,4 (5,5; 7,2)
Мощность привода подачи, кВт	0,55	0,55	0,55	0,55
Емкость бака для охлаждающей жидкости, л	100	200	200	200
Габаритные размеры:
Длина, мм	2500	3600	3600	4100
Ширина, мм	1150	1150	1150	1150
Высота, мм	1800	1800	1650	1800
Вес, кг	1200	2000	2100	2400

НАЗНАЧЕНИЕ:

Станки предназначены для заточки лущильных, дробильных, рубильных, гильотинных и строгальных ножей по задней грани.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для производств, которые используют ножи длиной от 60 до 1100 мм:

деревообработка (столярные, домостроительные, лесопильные и мебельные производства)
изготовление шпона, МДФ, ДСП и ОСБ плит
брикетирование древесной стружки изготовление пеллет
изготовление бумаги (бумажно-целлюлозная промышленность)
утилизация древесных и прочих отходов (пластмассы, стекла и т.д.)
форматная резка бумаги (типографии и рекламные агентства и т.п.)

Также станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента. Жесткая литая станина позволит добиться высокой точности заточки ножа.

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты. Благодаря высокой массе станка не требуется фундамент для его установки.
	ЭЛЕКТРОМАГНИТНАЯ ПЛИТА Электромагнитная плита выполнена из высококачественной стали и оснащена точными установочными упорами для фиксации ножей. Плита является 2-х сторонней: с одной стороны плита механическая – для заточки строгальных ножей пакетом (по 4 шт.), с другой стороны плита электромагнитная для заточки промышленных ножей и плоскошлифовальных работ
	ОБЛЕГЧЕННАЯ РЕГУЛИРОВКА УГЛА ЗАТОЧКИ Облегченная регулировка угла заточки позволяет с высокой точностью и минимальными затратами времени устанавливать угол затачиваемых ножей (регулируется в диапазоне 0 – 90°). Значение угла устанавливается по градуированной шкале – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.
	КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и передачи шестерня-зубчатая рейка. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора Ход стола регулируется при помощи передвижных фиксаторов – это значительно экономит время заточки и увеличивает производительность станка.
	ПАНЕЛЬ УПРАВЛЕНИЯ Панель управления станка практически не имеет кнопок, все команды осуществляются при помощи сенсорного ЖК дисплея Touchscreen, это гарантирует долговечность панели управления станка. С панели управления задается: – общий съем с изношенной кромки ножа – съем за каждый цикл (двойной проход) - минимальная величина опускания заточного круга (за счет шагового двигателя) в диапазоне 0,0025 – 0,5 мм. – количество общих и финишных проходов с функцией обратного отсчета – скорости перемещения каретки при общих и финишных проходах (задаются индивидуально) плавно регулируются в диапазоне от 1 до 20 м/мин.
	АВТОМАТИЧЕСКАЯ НАСТРОЙКА СЪЕМА Станок оснащен автоматической системой опускания заточного круга – автоматический съем (при помощи шагового двигателя). Принцип работы данной системы заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла (двойного хода каретки). Мин. величина съема – 0,0025 мм (2,5 микрон). Макс. величина съема – 0,05 мм.
	СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Охлаждающая жидкость подается одновременно с 3-х сторон: Принцип работы данной системы охлаждения следующий: – 2 трубки направляют охлаждающую жидкость слева и справа от заточного круга, благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса – центральная трубка, расположенная внутри направляющей, подает СОЖ под заточной круг в центр – непосредственно в зону контакта круга с ножом.
	ШЛИФОВАЛЬНЫЙ КРУГ ДЛЯ ЗАТОЧКИ НОЖЕЙ Применяемый шлифовальный круг представляет собой чашечный абразивный круг, через фланец которого подается сож в зону заточки.
	БАК ДЛЯ СОЖ Бак для сож выполнен из нержавеющей стали. Это с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 200 литров. Расход охлаждающей жидкости 30 л/мин.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Станки для заточки промышленных ножей мод.i 30 110, 220, 300 Ilmetech (Италия)

МАГНИТНАЯ ПЛИТА ДЛЯ ЗАТОЧКИ НОЖЕЙ ИЗ ТВЕРДОГО СПЛАВА (HM)

Магнитная плита позволяет фиксировать профильные и плоские ножи из твердого сплава (HM). Ножи фиксируются за счет специальной конструкции плиты. Плита на станке фиксируется при помощи механического крепления, а также может фиксироваться на стандартную магнитную плиту.
