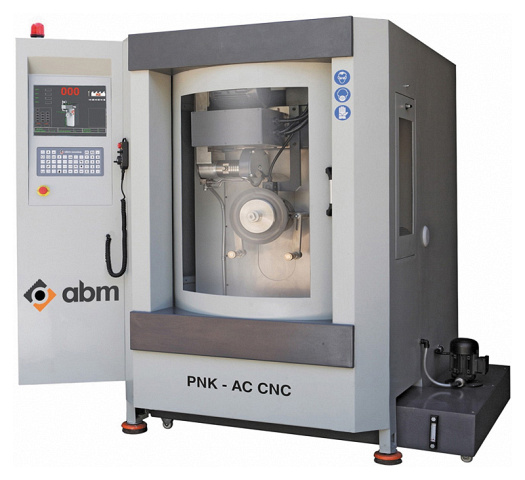

Станок для заточки дисковых пил ABM HSS PNK-AC CNC

Станок для заточки дисковых пил ABM HSS PNK-AC CNC
  • Производитель: ABM

    Страна: Турция

  • Макс. Ø дисковых пил: 800 мм

    Мощность: 3,0 кВт

    Вес: 1700 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Станок для заточки дисковых пил ABM HSS PNK-AC CNC

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Станок для заточки дисковых пил ABM HSS PNK-AC CNC

Подобрать аналог

Вы выбрали: Станок для заточки дисковых пил ABM HSS PNK-AC CNC

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для нарезания и заточки (по профилю зубьев) цельных дисковых пил, наружный диаметр которых 70 - 800 мм, из быстрорежущей стали (HSS), предназначенных для резки металла.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок является универсальным за счет широкого диапазона затачиваемых пил, рекомендуется для использования на металлообрабатывающих производствах.

Также станок необходим для сервисных центров занимающихся заточкой инструмента. Жесткая станина и вертикальное расположение пилы позволяют добиваться высокой точности заточки зубьев дисковых пил.


СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

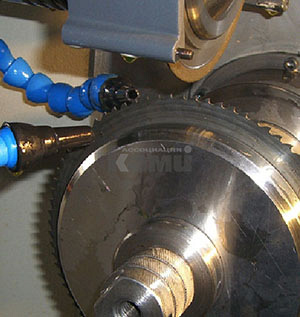

Пила устанавливается вертикально – это позволяет ей не испытывать нагрузок при заточке.

Фиксация пилы осуществляется во фланце, что обеспечивает максимальную точность позиционирования пилы.

Переход с одного посадочного диаметра на другой осуществляется за счет конических сменных втулок, тем самым обеспечивается беззазорная посадка дисковой пилы, что повышает точность позиционирования и качество заточки.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Пошаговое перемещение пилы на зуб осуществляется сервоприводом, что гарантирует точность заточки – т.е. каждый зуб будет подведен в одну и ту же точку (нулевая точка).

Настройка диаметра пилы осуществляется при помощи сервопривода.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Выбор программы заточки осуществляется при помощи встроенного компьютера: выбирается форма зубьев пилы, и вводятся ее основные параметры – диаметр, углы заточки, толщина, количество зубьев, съем и т. д.

Меню компьютера является наиболее простым и удобным для пользователя, что позволяет управлять станком даже оператору без специального образования.

Ввод параметров заточки и пилы занимает не более 1 минуты

Все меню станка, ввод параметров и управляющие программы на русском языке (выбирается с пульта).

Параметры заточки и иллюстрация рабочего процесса отображаются на ЖК дисплее.

Количество заточенных зубьев (в обратном порядке) и местоположение заточного круга относительно зубьев пилы отображаются на дисплее на протяжении всего цикла заточки.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

В память станка уже заложены наиболее распространенные формы зубьев, из которых оператор выбирает нужную ему форму.

Выбранная форма зубьев отображается в левом верхнем углу ЖК дисплея.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Все параметры сохраняются в памяти станка, так как он обладает управляющим контроллером с микропроцессором, при необходимости параметры можно воспроизводить из памяти, тем самым экономится время на настройку рабочего цикла.

Также в памяти станка сохраняется количество заточенных пил

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Программа срезания зубьев позволяет срезать/сточить все зубья на пиле. По окончанию процесса срезания пила представляет собой гладкий диск – без зубьев. Процесс срезания занимает не более 5 минут.

После срезания вводится профиль пилы и программа нарезания новых зубьев.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

В качестве охлаждающей жидкости применяется СОЖ или масло, которое подается в зону заточки с 2-х сторон от дисковой пилы.

Образующийся масляный туман вытягивается и фильтруется встроенной системой аспирации.

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Встроенная система аспирации – вытягивает масляный туман, фильтрует его, а остатки масла возвращает обратно внутрь кабины станка.

Благодаря данной системе аспирации не требуется подвод станка к центральной вытяжке – уменьшается расход масла и сохраняется нормальная атмосфера в помещении (без вредных примесей в воздухе).

Станок для заточки дисковых пил HSS мод. PNK-AC CNC ABM (Турция)

Устройство для заточки дисковых пил с делителем стружки.

Позволяет изготавливать и затачивать пилы с профилем BS и BR.
