Италия
Макс. размер обрабатываемой детали:
1150 мм
Количество обрабатывающих модулей:
1 - 3 шт.
Нагрузка станины: до 300 кг
• Удаление заусенцев
• Шлифование поверхности
• Скругление кромки
НАЗНАЧЕНИЕ:
Универсальные станки для удаления грата, заусенцев, шлифования и полирования поверхности черных и цветных металлов. Станки этой серии комплектуются жестким или плавающим рабочим столом шириной от 1150 мм. Различные комбинации рабочих модулей позволяют создать персональный "рабочий центр" для выполнения всех необходимых операций за один проход детали через машину. Прочная конструкция станины и рабочего стола, оснащенных по последнему слову механики и электроники, делают их универсальными в сфере удаления заусенцев, шлифования и полирования поверхностей заготовок.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Машины Costa - отличное решение для заводов, цехов, научно-производственных организаций и промышленных предприятий, в рамках которых существует необходимость единичного или серийного производства инструментов, элементов машин и агрегатов, деталей для общего машиностроения, автомобилестроения и т. д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ЖЁСТКАЯ УСИЛЕННАЯ СТАНИНА Конструкция из прямоугольных профилированных стальных элементов для повышенной жесткости. |
| | ДВОЙНЫЕ ПРИЖИМНЫЕ РОЛИКИ Прижимные устройства предназначены для удержания заготовок на подающей ленте. Расположены спереди и сзади каждого рабочего агрегата; независимое регулируемое давления для каждого узла. |
| | СИСТЕМА ПОДАЧИ ЗАГОТОВКИ Система подачи - жесткий подающий стол, верхняя плита сделана из износостойкой стали, поверхность начисто отшлифована для высокоточного процесса. |

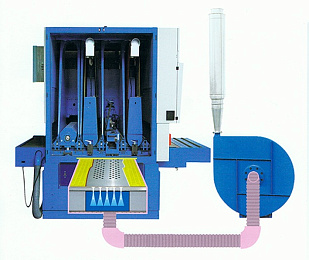

| | ВАКУУМНЫЙ ПРИЖИМ Вакуумная установка - позволяет получить более плотное удержание маленьких и скользких деталей на конвейерной ленте. |
| | КОНВЕЙЕРНАЯ ЛЕНТА Конвейерная лента из специальной масло/теплостойкой резины. |
| | ПРИНИМАЮЩИЙ СТОЛ Принимающий стол с неприводными роликами, покрытыми резиной расположен в задней части машины. |
| | СИСТЕМА ВОЗДУШНОЙ ОЧИСТКИ Осцилирует для эффективной очистки абразивной ленты, система активируется только в момент, когда обрабатывается заготовка. |
| | ЭЛЕКТРОМЕХАНИЧЕСКАЯ ПАНЕЛЬ Интуитивно понятная панель управления, оборудована светодиодным индикатором для сигнализации ошибок и чрезвычайных ситуаций. |
| | ПРИМЕНЯЕМЫЕ РАБОЧИЕ МОДУЛИ Цилиндрический рабочий модуль с абразивной лентой Применяется для удаления заусенцев, шлифования/полирования поверхности заготовки при помощи мелкозернистой абразивной ленты. Модуль оборудован пневматической системой "Grit-Set" револьверного типа с шестью позициями для быстрой компенсации разностей толщин абразивных лент различных типов. |
| | ПРОДОЛЬНЫЙ ЩЁТОЧНЫЙ ШЛИФОВАЛЬНЫЙ МОДУЛЬ Рабочий модуль Ø 180 мм с ручным регулированием высоты, механическим считыванием толщины и поперечной осцилляцией щетки. В зависимости от производственной необходимости применяются различные щёточные шлифовальные модули для COSTA MD4:
|
| | ВЕРТИКАЛЬНЫЕ ШЕТКИ - МОДУЛЬ XVS Состоит из ряда стандартных вертикальных шлифовальных щёток, вращающихся с высокой скоростью (с инверторным приводом) и совершающих колебательные движения в поперечном направлении с регулируемой частотой колебаний. Маневренность шлифовальных щёток обеспечивает превосходное удаление заусенцев как с заготовок с низким качеством обработки поверхности, так и с заготовок с пластиковым покрытием. Устройство XVS используется для серии операций обработки боковой поверхности и кромок заготовки при удалении заусенцев, очистке окалины с торцов заготовок, а также скругления кромок. Сочетание вращения шлифовальных головок с колебательными движениями высокой частоты гарантирует высокое качество чистовой обработки всего с одним модулем. Прижимные валы, расположенные рядом с устройством XVS, гарантируют одинаково высокое качество и эффективность обработки даже небольших маленьких заготовок. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Станина машины;
- Прижимные устройства;
- Цилиндрический модуль с абразивной лентой;
- Цилиндр;
- Продольные щетки;
- Щётка Scotch Brite™;
- Вертикальные щетки XVS;
- Вакуумная установка;
- Подающий стол;
- Принимающий стол;
- Пневматическая установка;
- Электрическая установка;
- Электромеханическая панель управления;
- Руководство по эксплуатации на английском языке.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | Централизация всех выводящих пылеуловителей в один коллектор для пыли с колпаком. Усиление рамы станка для возможности его перемещения на вилочном погрузчике. |
| | IDRODUST Гидродинамический фильтр для удаления грязи, паров и газов путём микроперемешивания обрабатываемого газа с водой. Используется для очистки газов с присутствием искр, алюминиевой пыли или влажной грязи. |
| | PULSATRON Высокоэффективный пылеулавливающий картриджный фильтр с автоочисткой сжатым воздухом. |
